不懂就问,关于I2C接口的问题

2023-03-138598
AI 快速预览详细 收起
本文讨论了Arduino扩展板上I2C接口与A4/A5引脚之间的冲突问题。通过正确的引脚配置,可以避免这种冲突,确保传感器和其他设备正常工作。文章提供了详细的解决方案,帮助开发者正确配置引脚,避免引脚冲突。

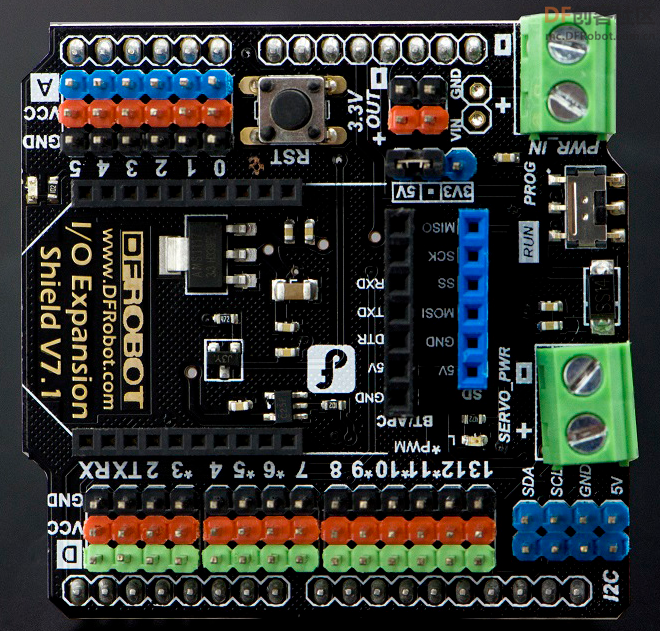

像这种扩展版,本身有2个I2C接口,用这两个接口,会跟A4和A5冲突吗?是否用了I2C接口,A4和A5就不能接其他传感器了。RXTX串口是否是同样的道理?谢谢大家!


I2C接口与A4/A5冲突问题 - Arduino扩展板_image_3.webp

创作许可协议

本项目采用 None(不开放任何权利,保留所有权利) 进行许可。

评论(2)
ljs硬件
ljs硬件
A4A5本身也可以接I2C模块,但是本身的两个接口任意一个使用了I2C功能,A4A5就只能接I2C设备而不能读取模拟值了,否则会出来奇怪的东西
super_DF_man
super_DF_man
Arduino Uno在使用了I2C接口之后,A4和A5口就占用了噢,串口也是同样的道理哈。
TobyZou
TobyZou
作者
回复super_DF_man
好的,谢谢
