前段时间在网上冲浪，看到一个段子“问：你怎么看俄乌之战答：我躺床上用手机看啊”（哈哈，不好笑不好笑）。以前看过的相关电影剧情都是战争爆发，反派要发射核弹，主角奋力阻止，从而拯救世界维护和平。核反应既有优势也有缺陷就是一把双刃剑，可以让核电站源源不断的输出电力让核潜艇拥有源源不断的动力，也可以摧毁一切。

不主动接触，不代表就遇不到能量较高的电离辐射，大自然的奇珍异石都有可能含有或高或低的放射性元素，这时候就需要一个辐射探测器。

盖革计数器—辐射检测图15

作为正义感爆棚少年，当然是希望世界和平

材料清单：

盖革计数器一种专门探测电离辐射(α粒子、β粒子、γ射线和X射线)强度的记数仪器。
盖革计数器—辐射检测图2

注意：盖革管使用400V的电压驱动，通电后不要触摸正极附近高压电路。

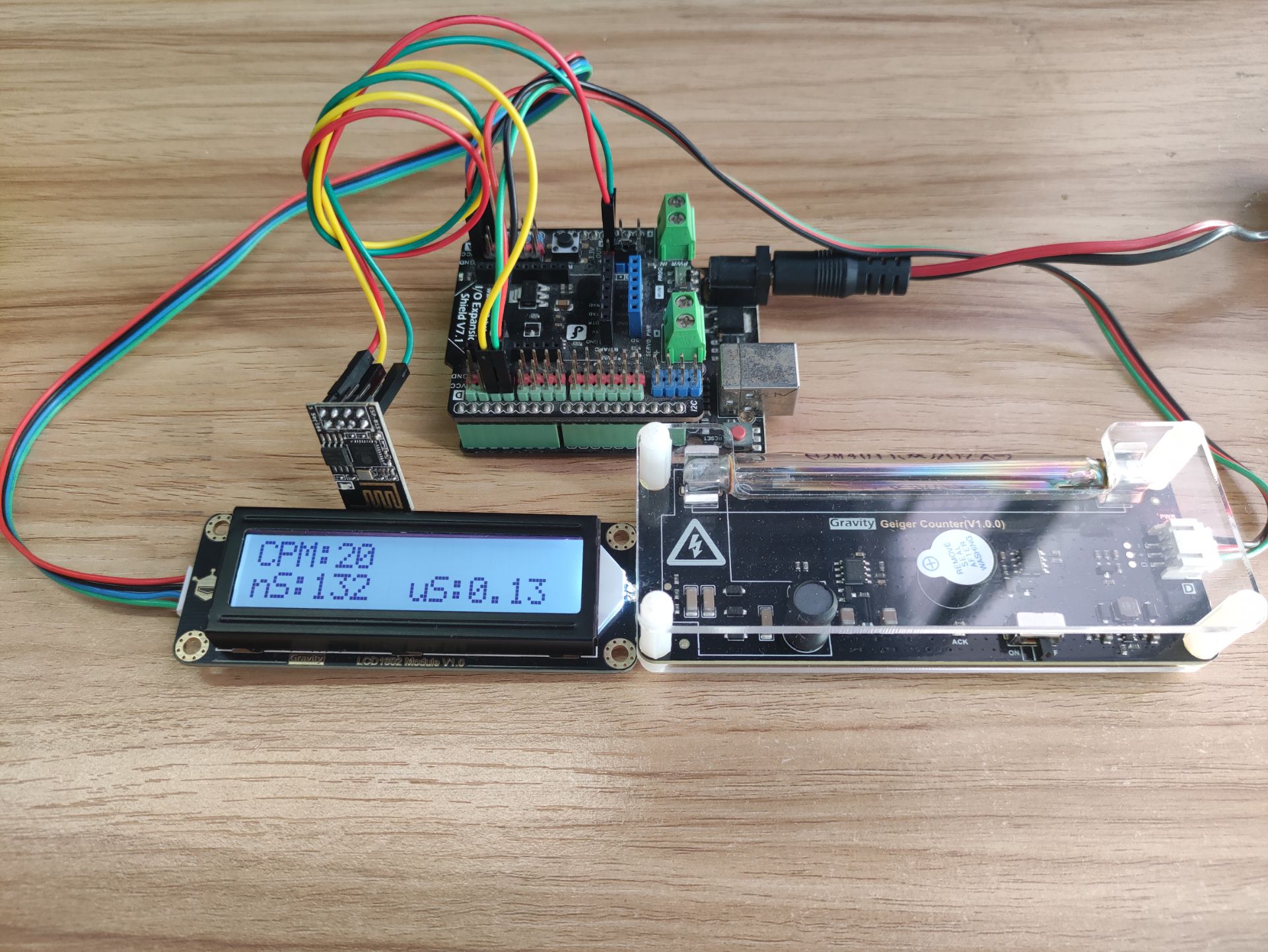

电路连接：
盖革计数器—辐射检测图17

数据接收终端：

由于手里没有esp8266的模组只有芯片，关于我不想等快递的煎熬以及还可以的动手能力，于是我开始了芯片的外围电路的搭建。

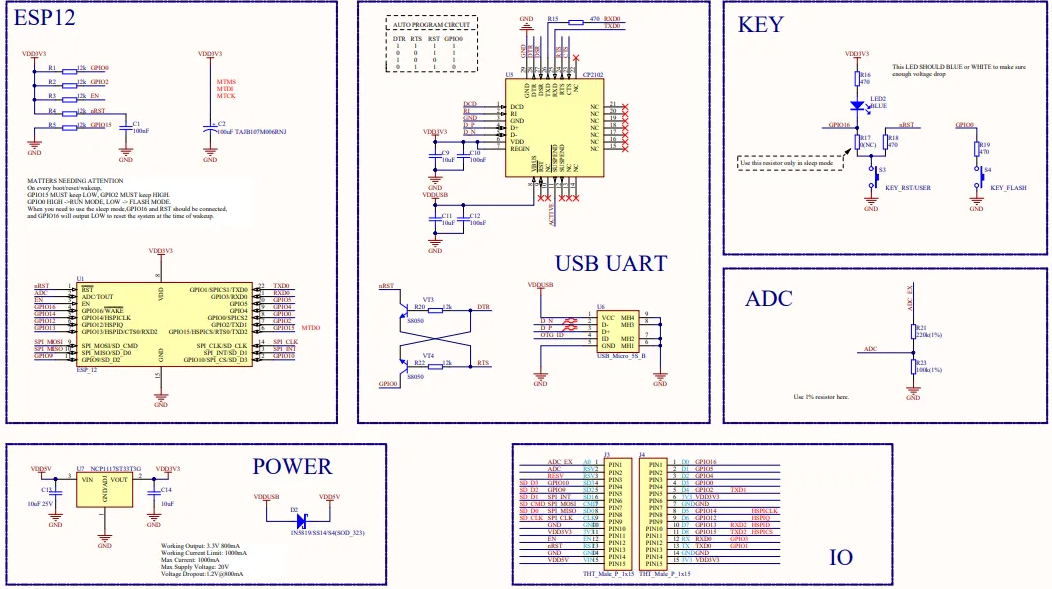

电路图
盖革计数器—辐射检测图3

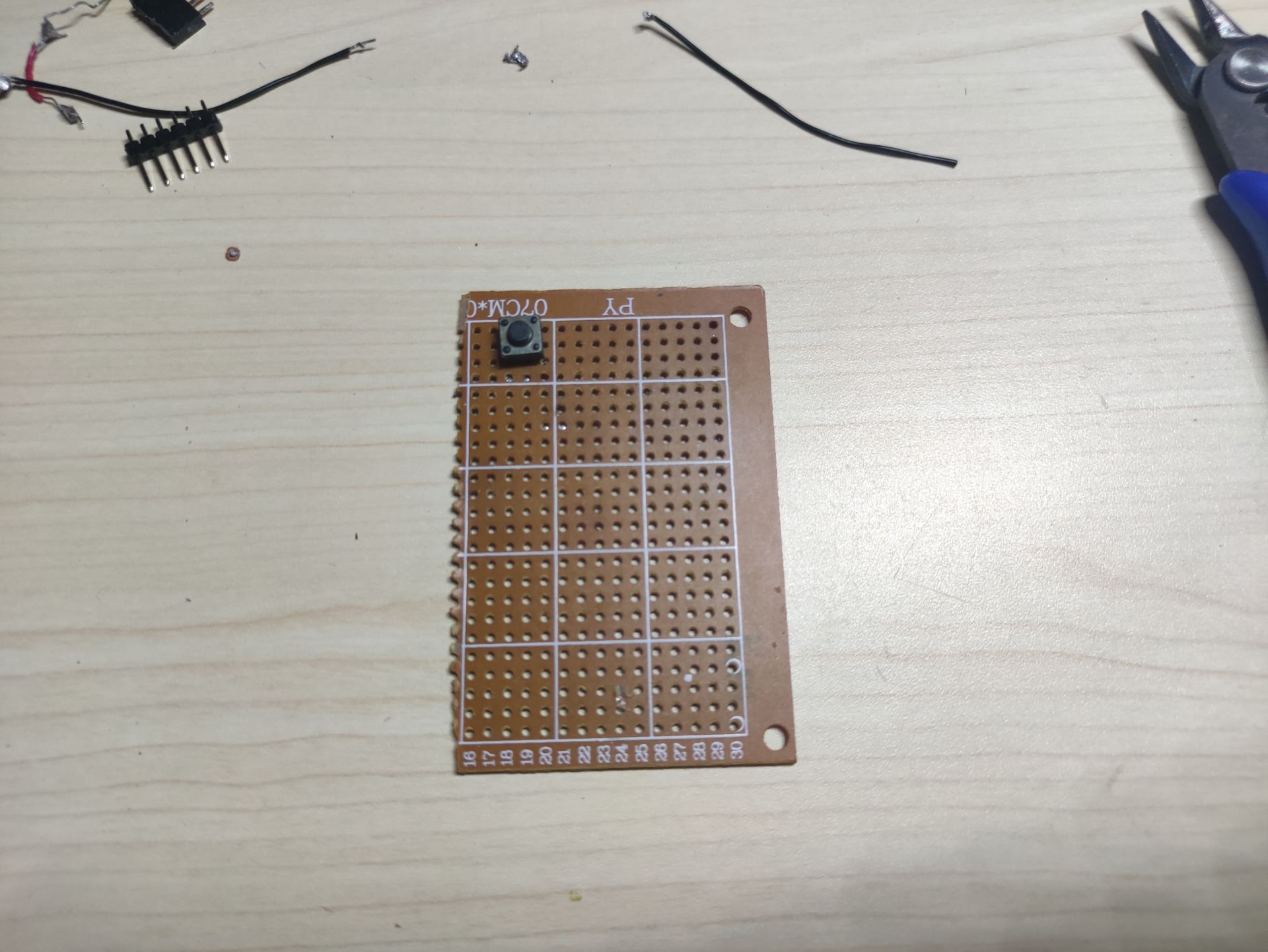

焊接按钮

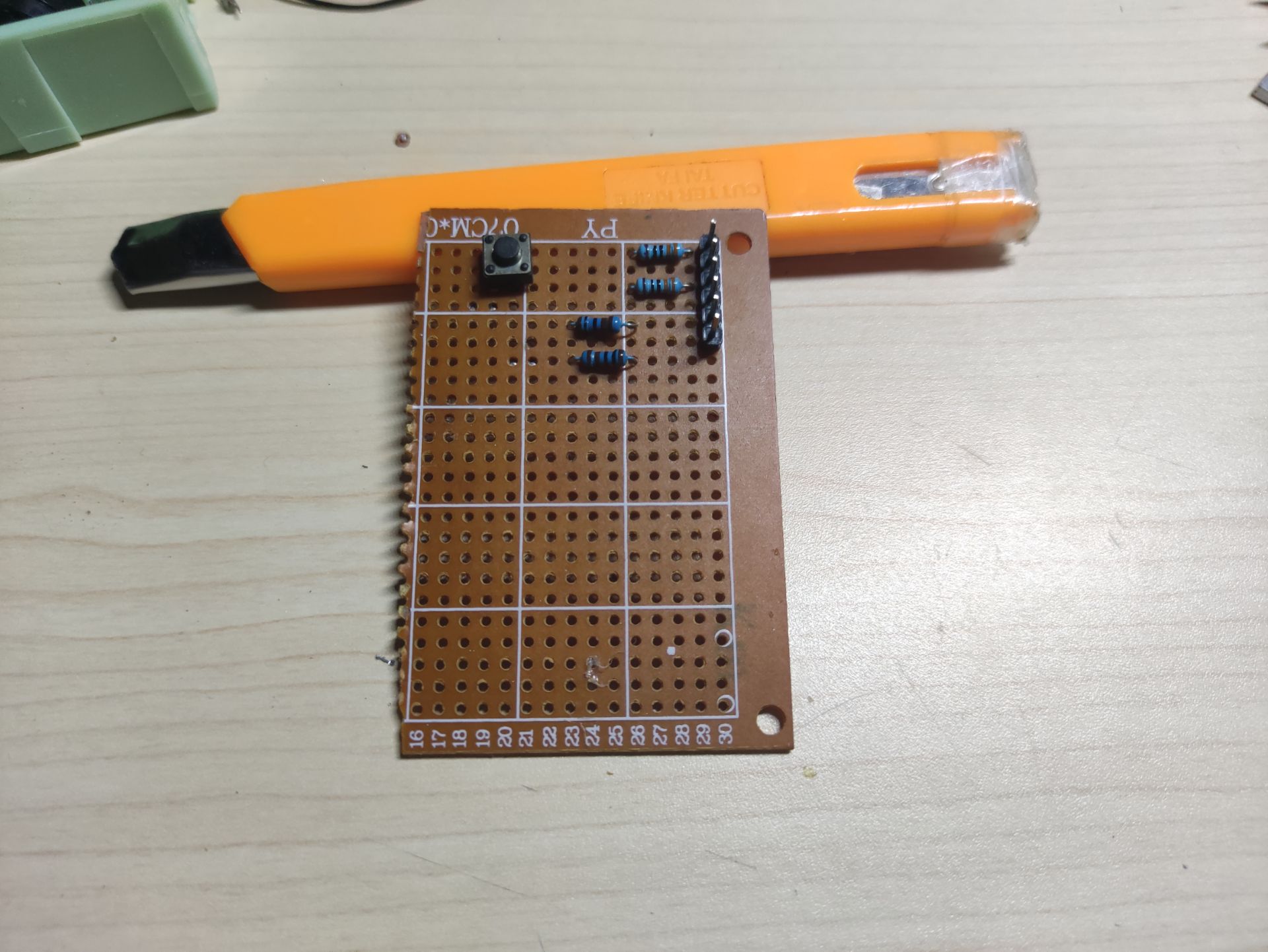

焊接电阻

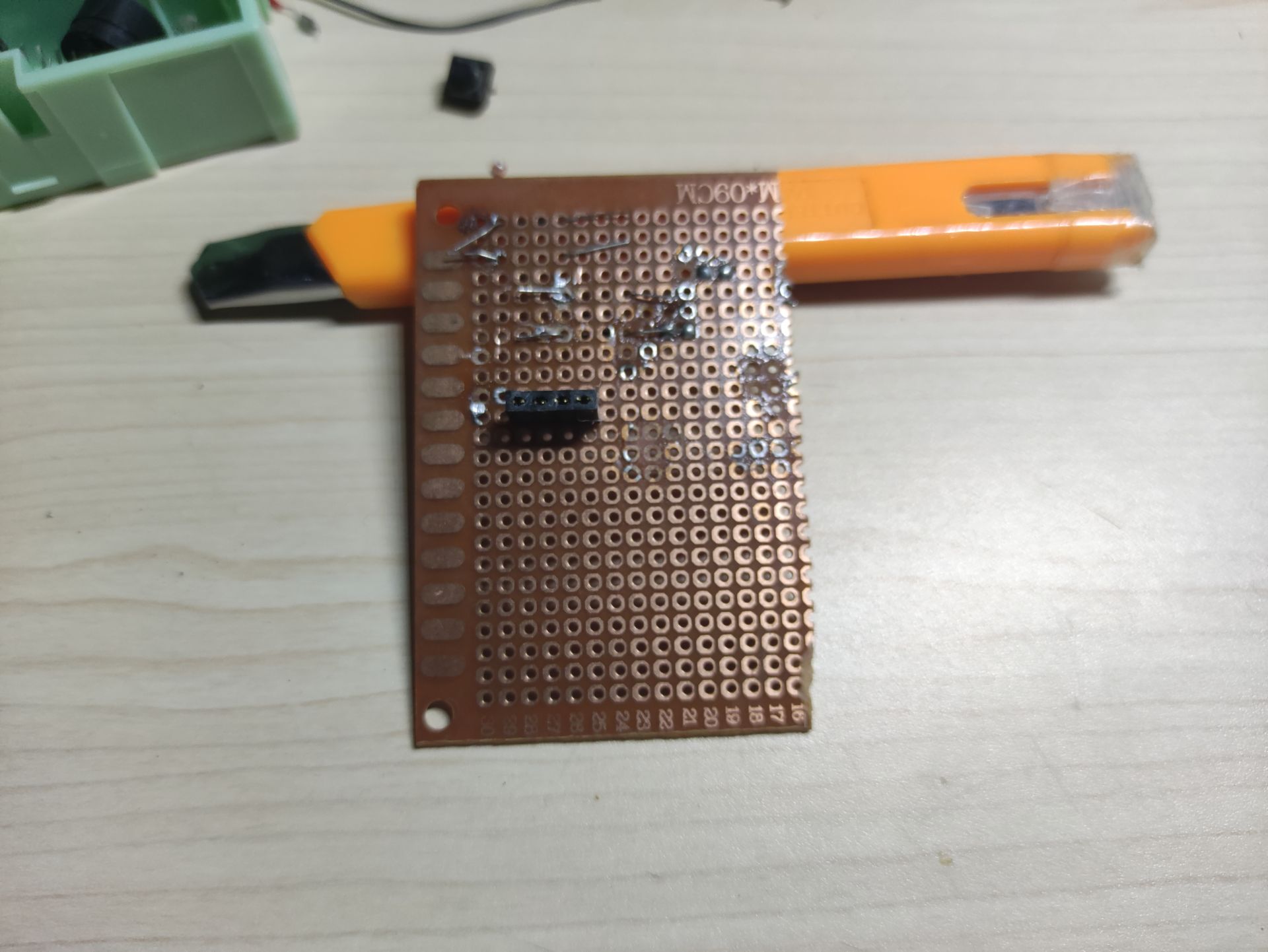

洞洞板反面焊接屏幕插座
盖革计数器—辐射检测图6

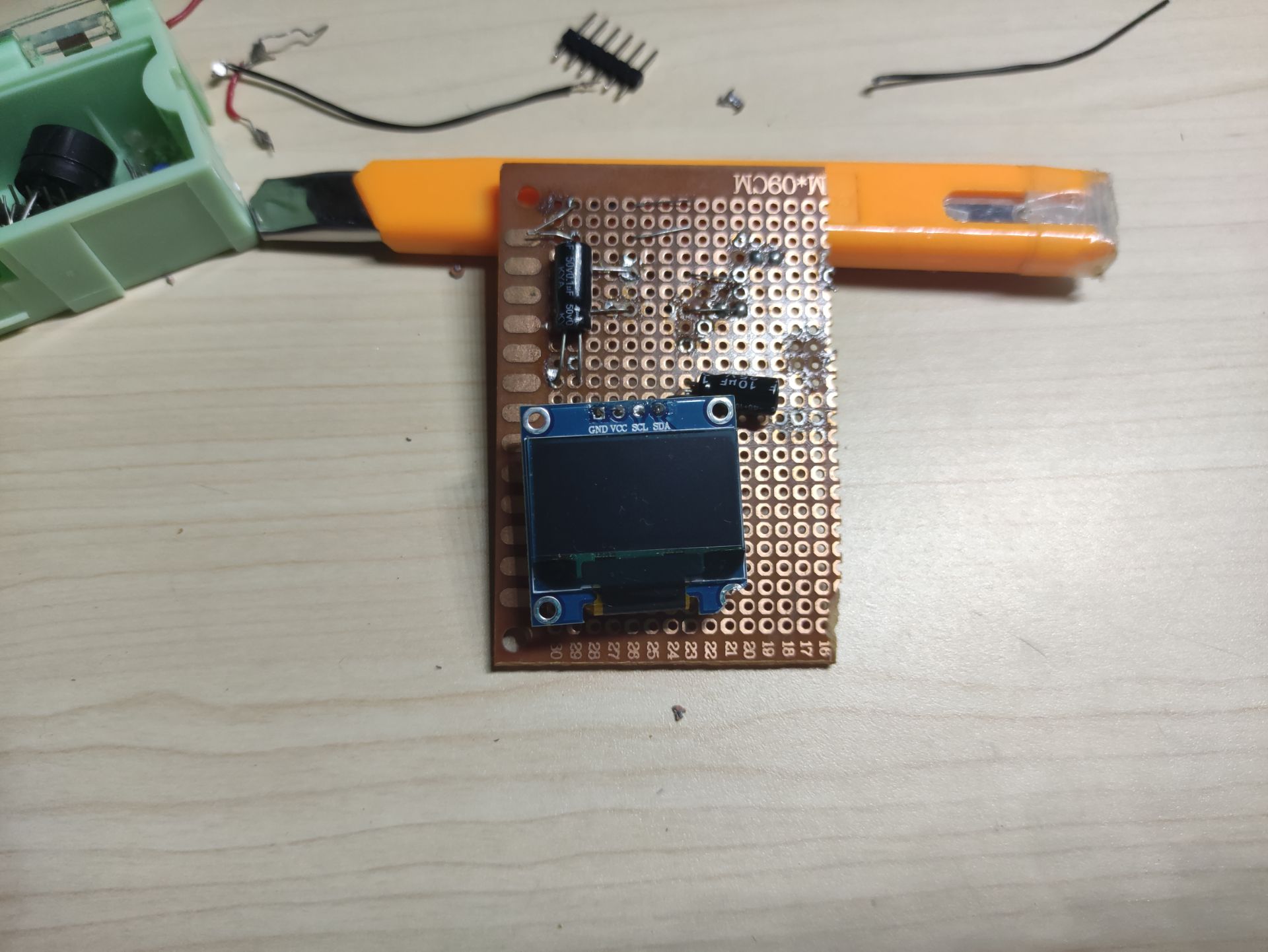

反面焊接电容

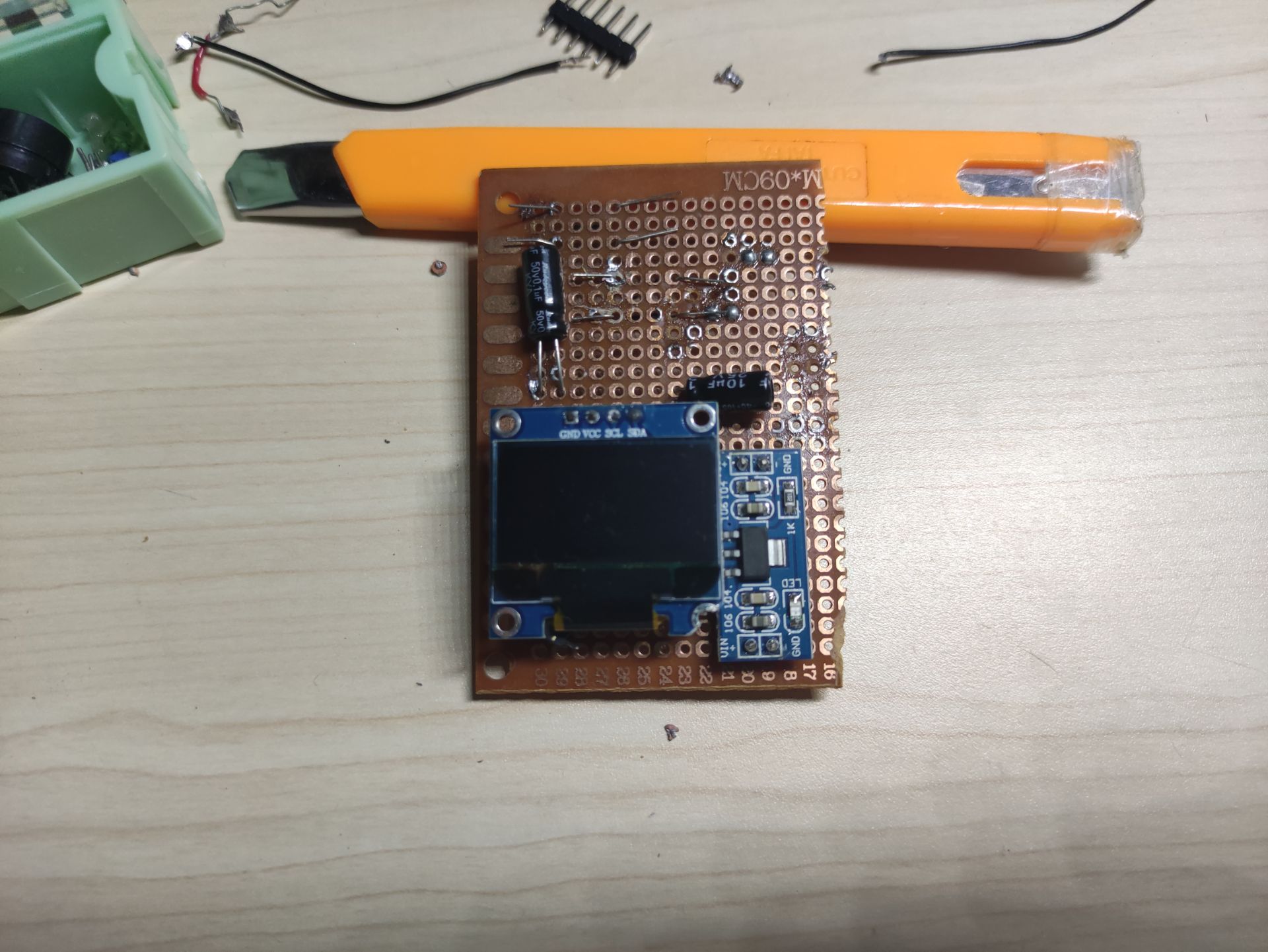

安装3.3v降压模块（热熔胶固定）
盖革计数器—辐射检测图8

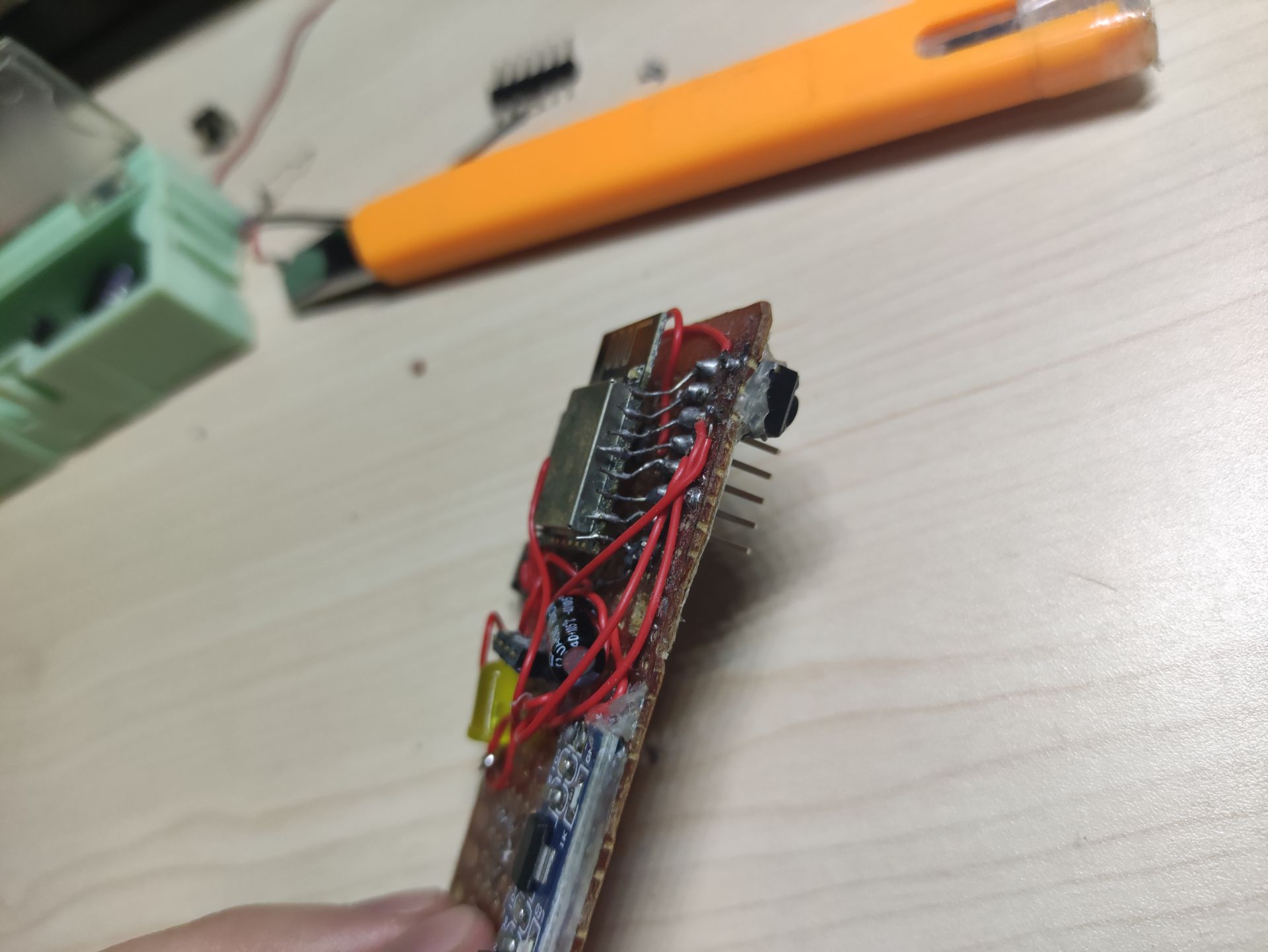

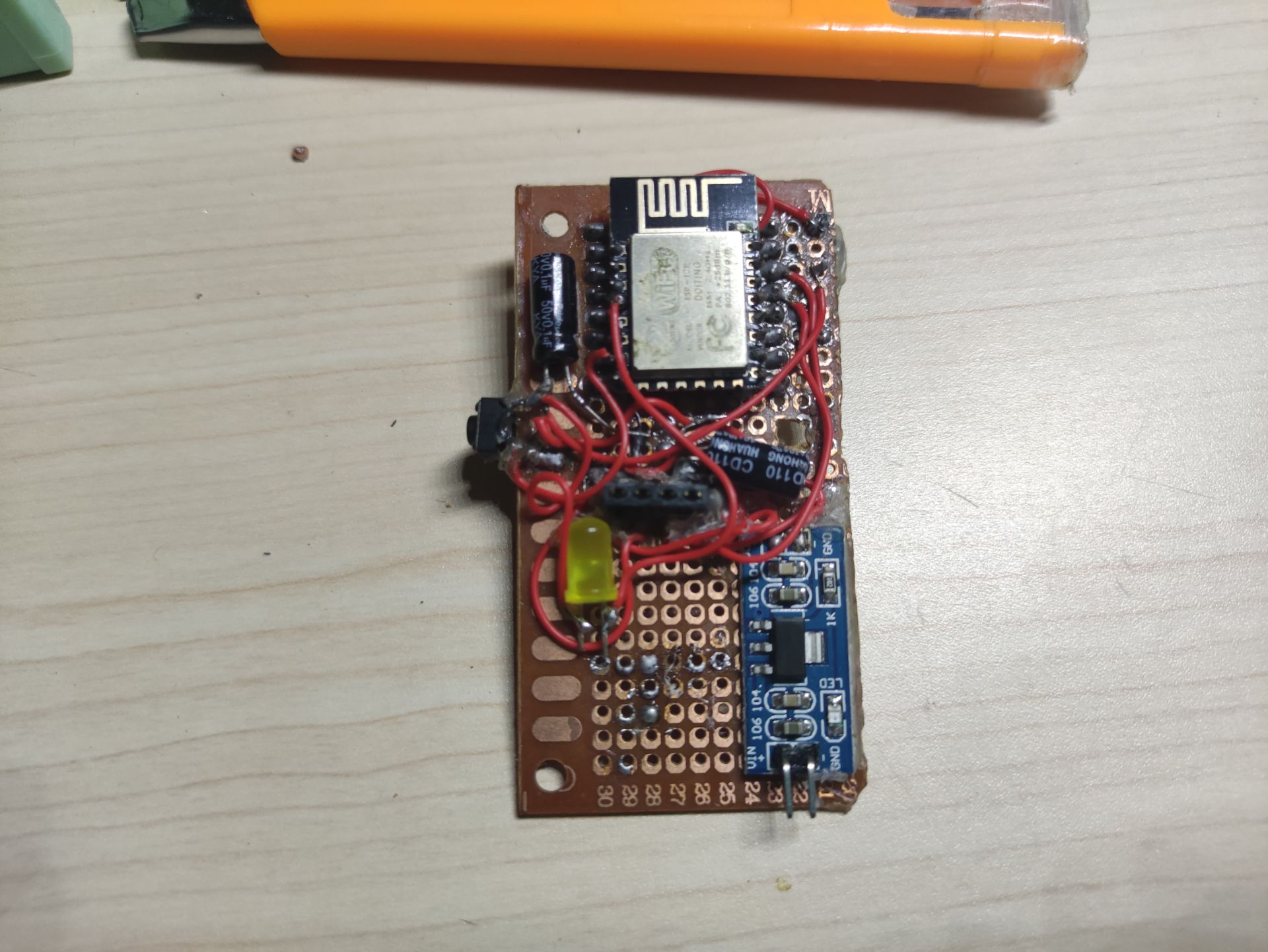

焊接芯片，连接导线

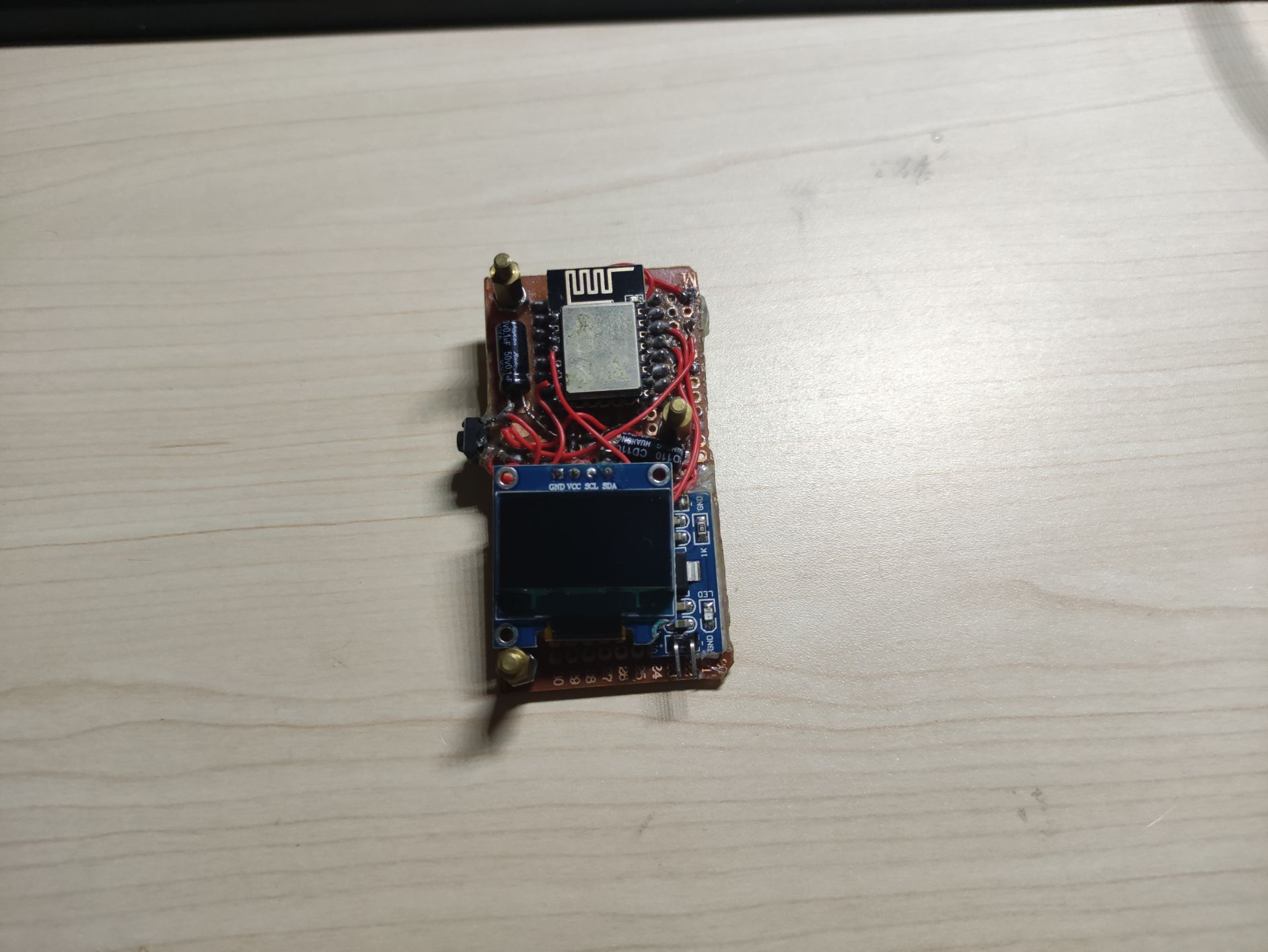

安装屏幕，加上螺丝柱
盖革计数器—辐射检测图11

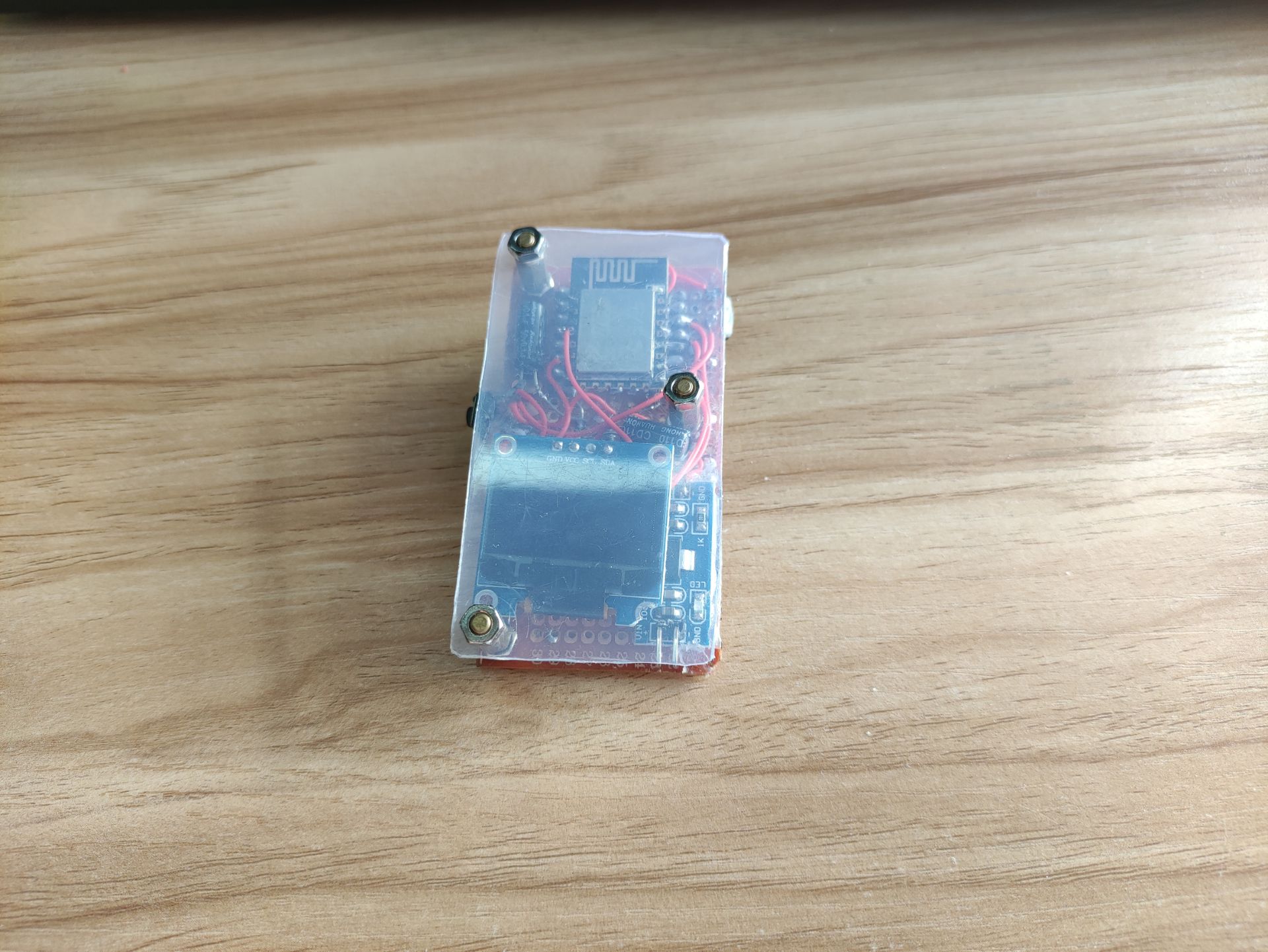

安装亚克力板

关键函数：

返回环境辐射数值。

geiger.getCPM();     //获取CPM
geiger.getnSvh();    //获取nSv/h
geiger.getuSvh();    //获取μSv/h
复制代码

盖格计数器使用外部中断，突然插入中断则可能导致程序运行错误，需要暂时关闭外部中断避免影响。

geiger.pause();    //暂停计数
geiger.start();     //恢复计数
复制代码

ESP-NOW：

NOW协议，可以使多个设备在没有或不使用 Wi-Fi 的情况下进行通信，并且不需要握手协议，不需要连接，实现多设备点对点的双向通信。

盖革计数器—辐射检测图1

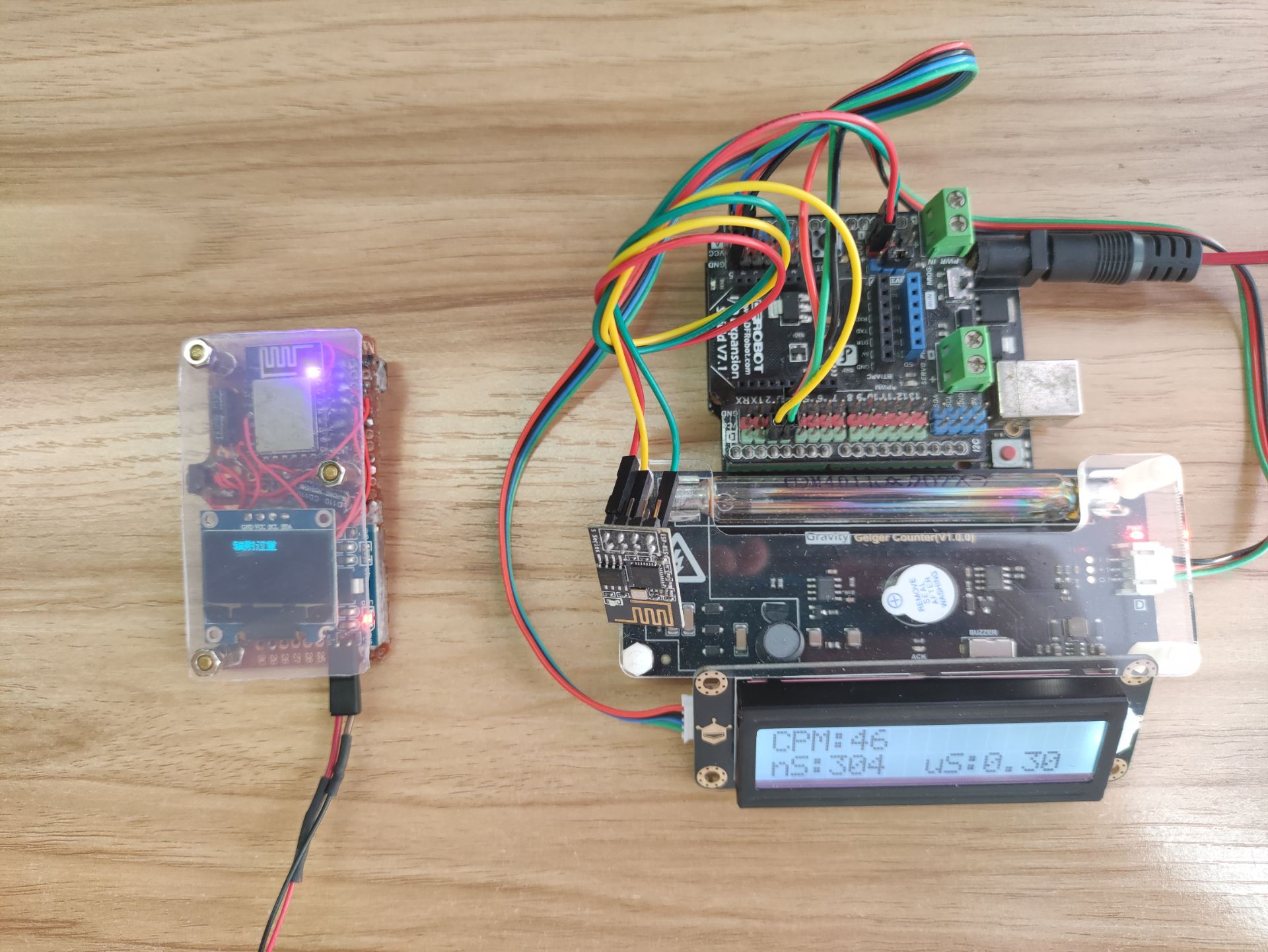

检测结果:

测量陶瓷数值有明显升高
盖革计数器—辐射检测图18

总结：
1.盖革计数器库使用外部中断进行计数，所以输出引脚需要连接在Arduino的外部中断引脚上。
2.此项目只完成了点对点的通信，大家可以继续添加点对面/面对面的多节点相互通信，部署传感器信号采集网络。

所需要的库以及程序：
盖革计数器 Arduino 库
下载附件

程序.zip
