这是一个电路测试板，能够实现下面的功能：

1. 锂电池充放电管理，5V输出

2. 按键开机，MCU控制关机（自己给自己切断电源）

3. 5V升压

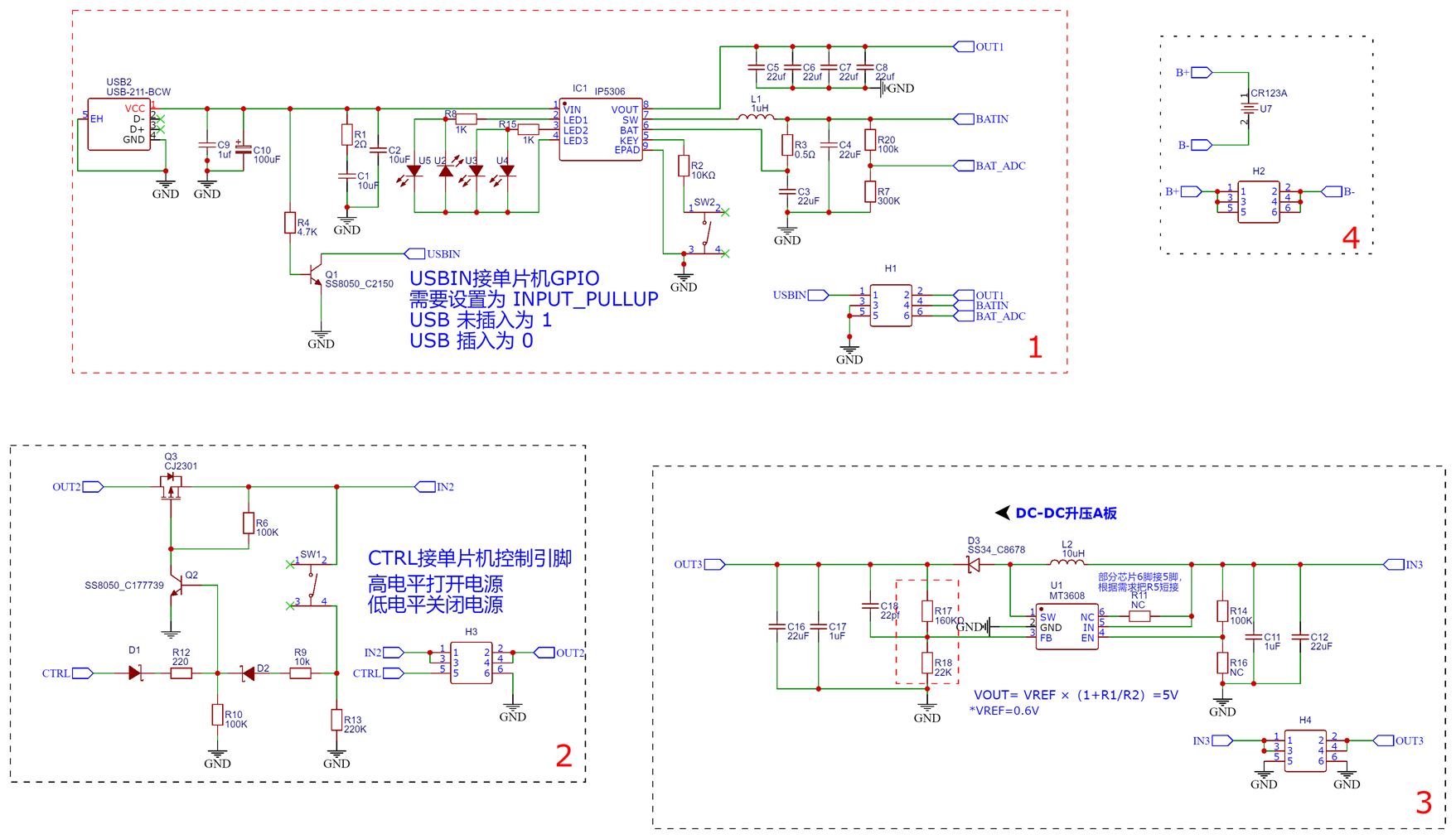

整体电路图如下，可以看到分成四部分：锂电池充放电（第一部分），一键开机和MCU关机（第二部分）、5V升压（第三部分）和锂电池座（第四部分）：

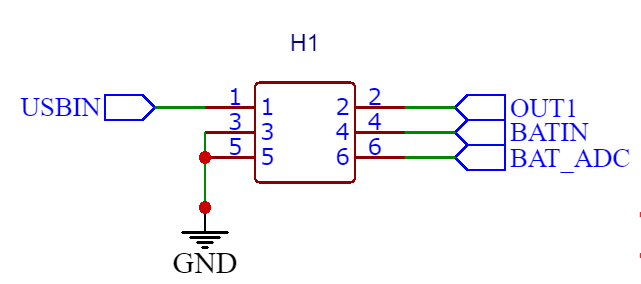

首先介绍第一部分，核心是 IP5306模块，接口部分定义如下：

1. Pin1是 USBIN ，连接 MCU ，设置为 INPUT_PULLUP，当USB充电时，会被拉低；当没有充电时会设置为高。从而MCU通过读取这个GPIO能够得知当前是否有正在进行充电。IP5306没有反映当前充电状态的引脚，所使用这个设计来获得充电状态；

2. Pin2 是5V输出。当没有对外供电时，这里有4V左右的电压输出；当外部插入取电时，或者SW2按钮按下时，这里会有5V输出；

3. Pin4 连接电池正极输入；

4. Pin6 是一个分压输出，MCU的 ADC 能够获得当前的电池电压信息

5. 这部分带有一个按钮，短按可以让 IP5306输出5V，再次按下会切断输出，如果负载<50ma，那么 45s之后也会停止输出

接下来是第二部分，这部分根据【参考1】而来，很好用。接口定义如下：

1. Pin1 是输入（第一部分输出的OUT1可以接入这里）

2. Pin2 是控制后的输出

3. Pin5是输出控制脚，初始时MCU需要通过 CTRL对这里输入一个高电平，当需要断电时CTRL输入低电平随即切断Pin2的输出

4. 这部分也带有一个按键，按下之后 Pin2 即可输出（需要按的稍微长一些，保证MCU的 CTRL能够输出高电平）

第三部分，基于MT3608芯片的5V升压设计，具体芯片 DataSheet可以在【参考2】看到，这个也是也是来自开源广场别人的设计（不过忘记是哪篇了，找了一下没找到），接口定义如下：

1. Pin1 是输入，例如输入3.3V

2. Pin2是输出，这里通过电阻设定，输出为5V

简单功耗测量，测试方法是在电池串联万用表测量电流。5V对ESP32S3 板【参考3】输出时，电流在90ma左右；MCU 切断供电后，电流在5ma左右；经过45s后IP5306自动断电后电流在0.04ma左右。

上述主要芯片除了电容电阻，其余都是购买自立创商城，有兴趣的朋友可以实验。
