用光声二氧化碳传感器制作CO2浓度检测卡片
2023-04-031.5万
精华项目
AI 快速预览详细
本文介绍了如何使用红外光声二氧化碳传感器制作便携式CO2浓度检测卡片。项目所需材料包括ESP32-C3、1.4英寸高清显示屏、RGB灯带等。通过电路连接示意图完成焊接，并设计3D打印外壳和亚克力盖板。上传程序后，可以通过屏幕显示CO2浓度变化趋势和灯带呼吸频率来直观展示室内空气质量。这个便携式检测卡片可以帮助用户随时掌握室内CO2浓度，判断何时需要通风换气。

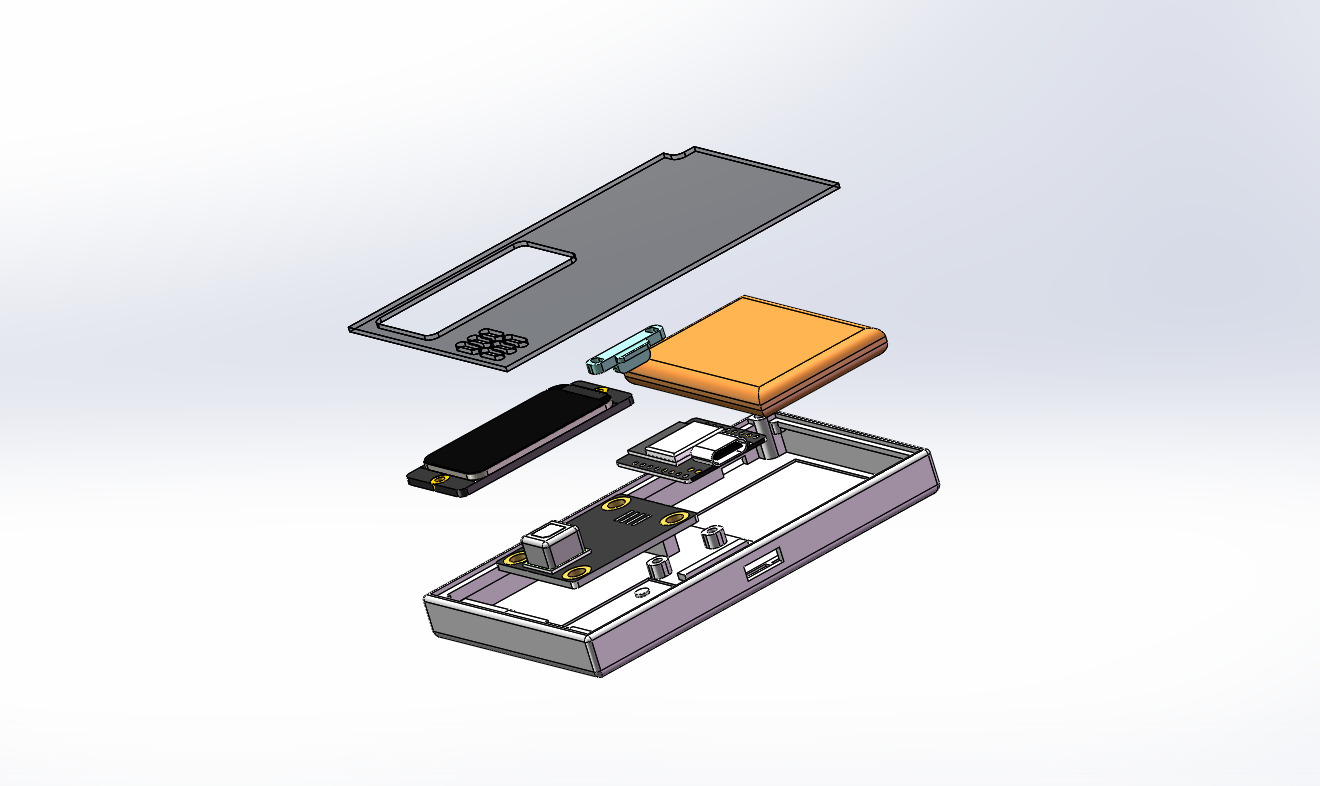

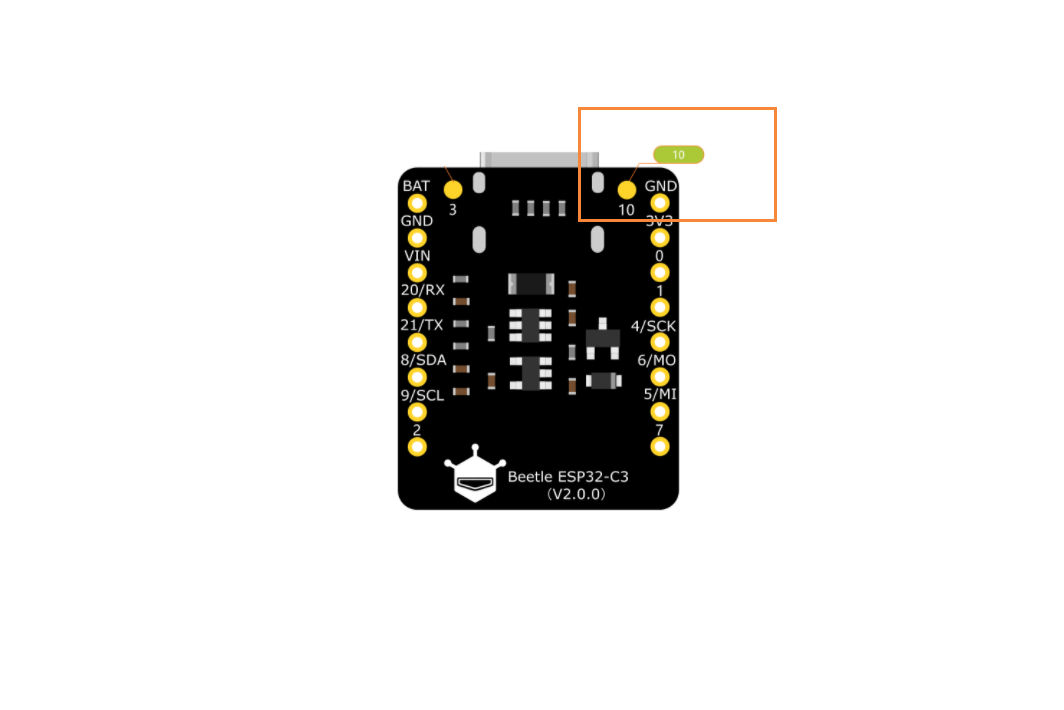

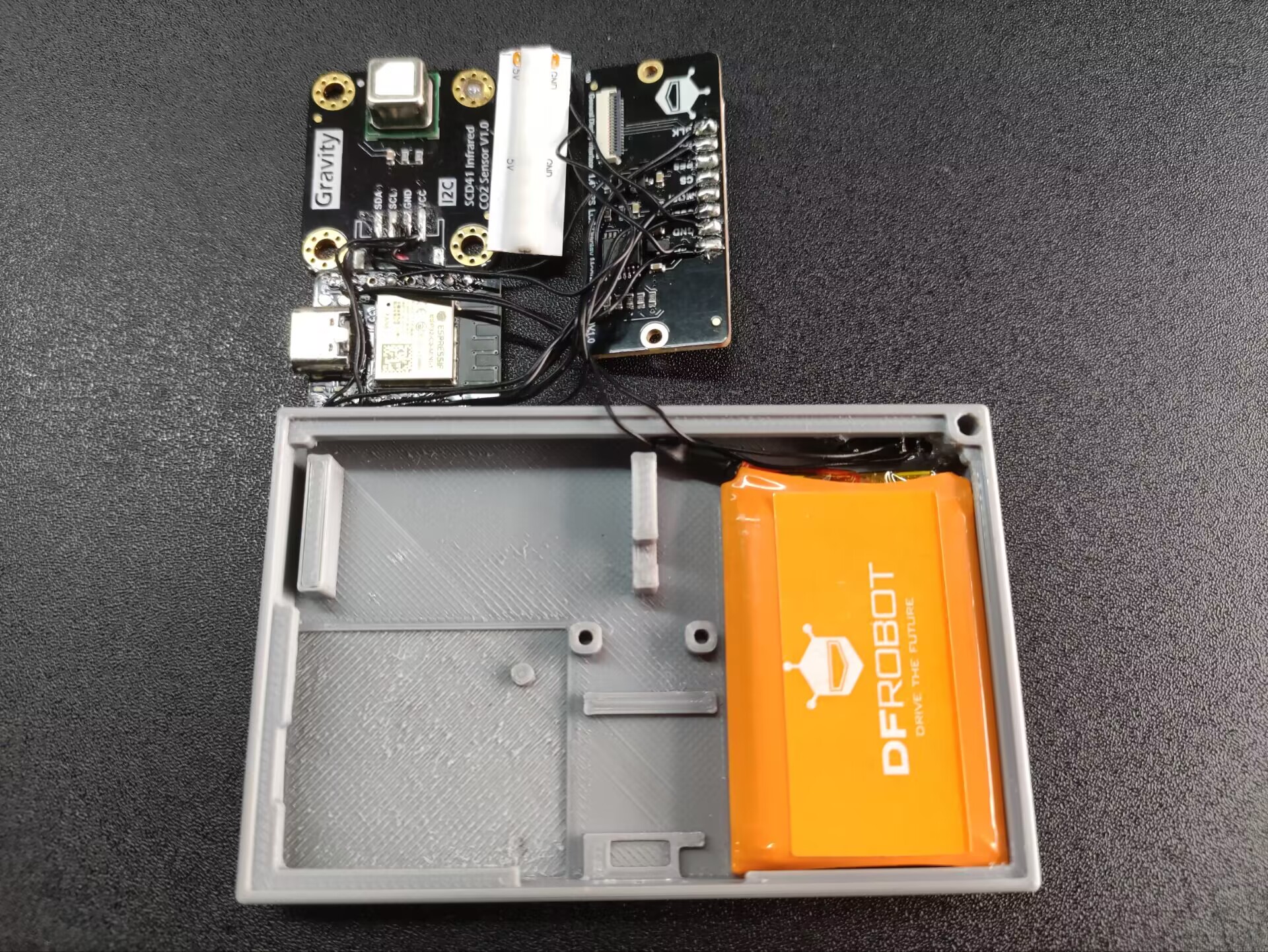

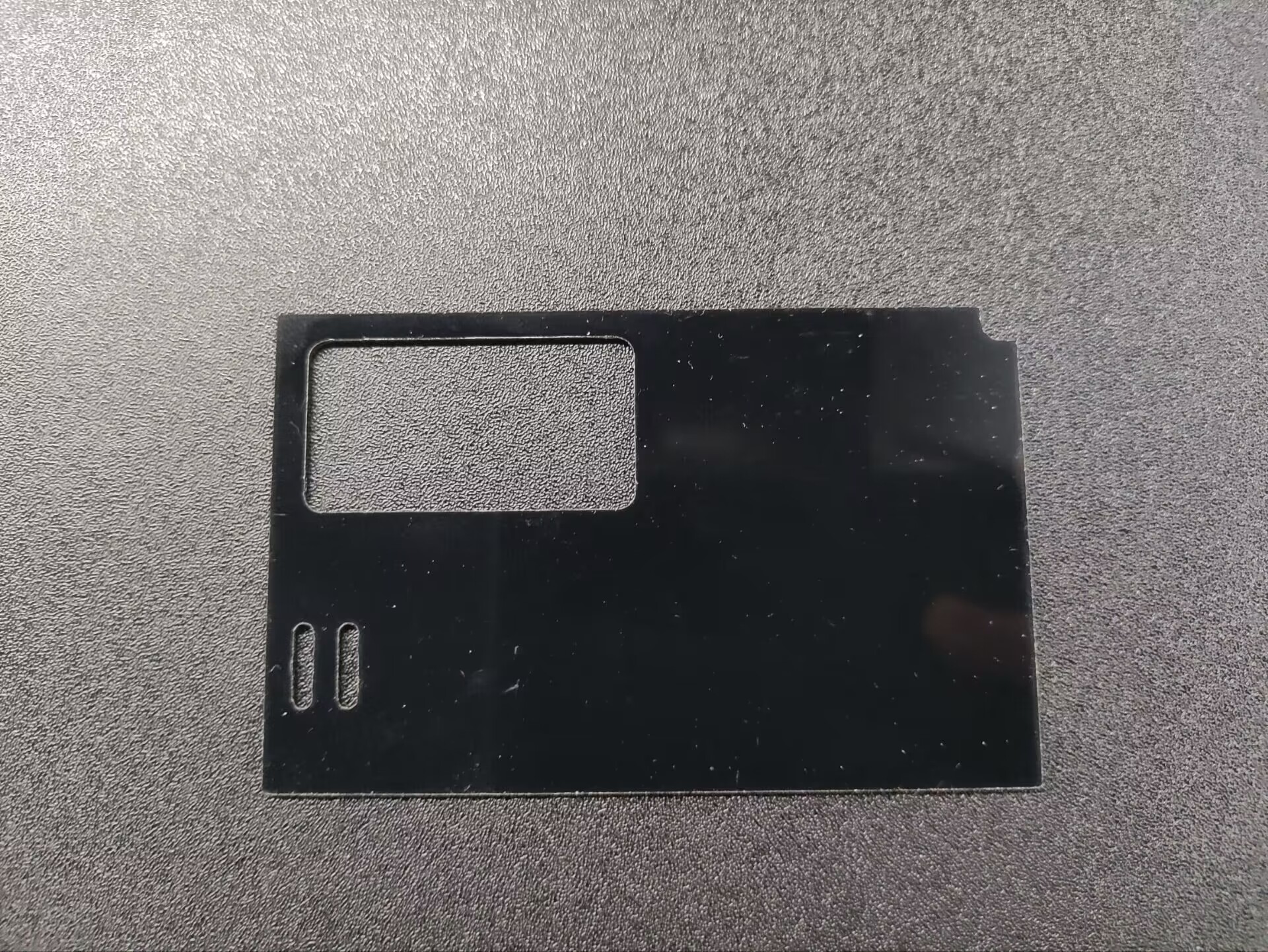

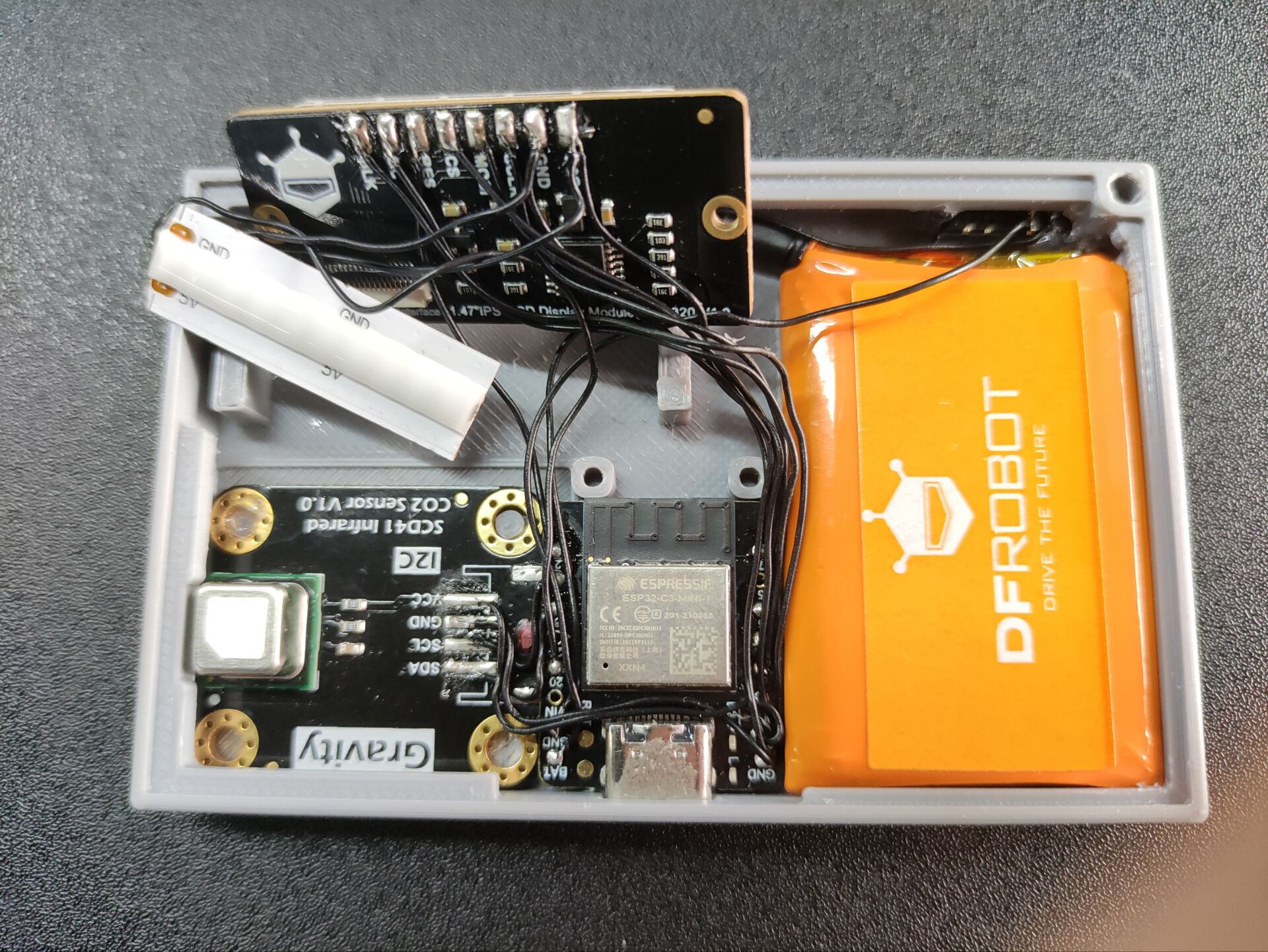

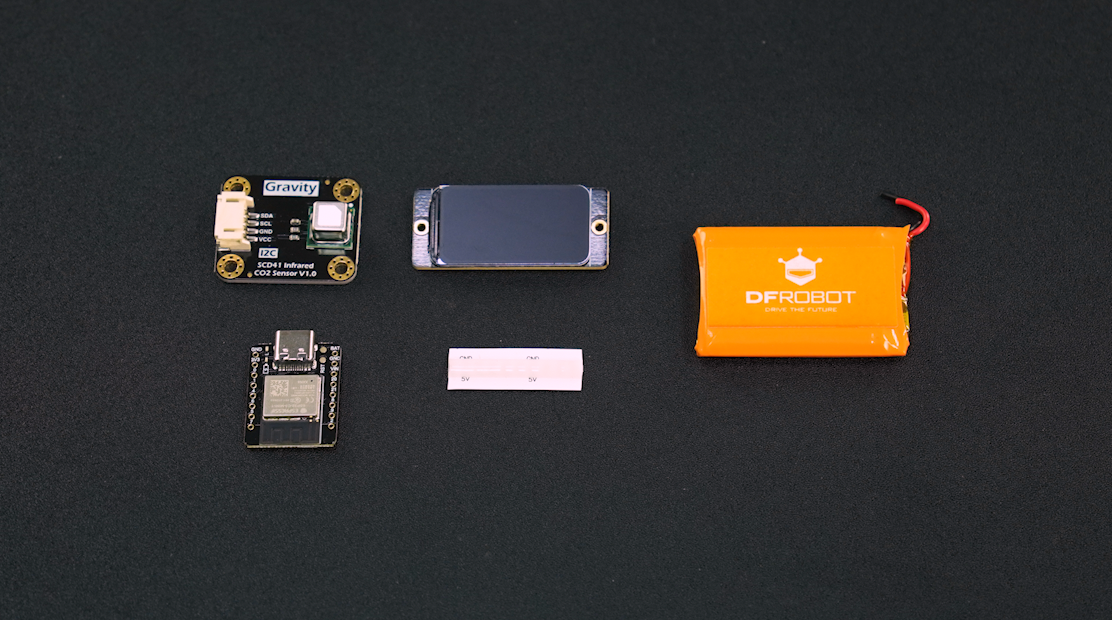

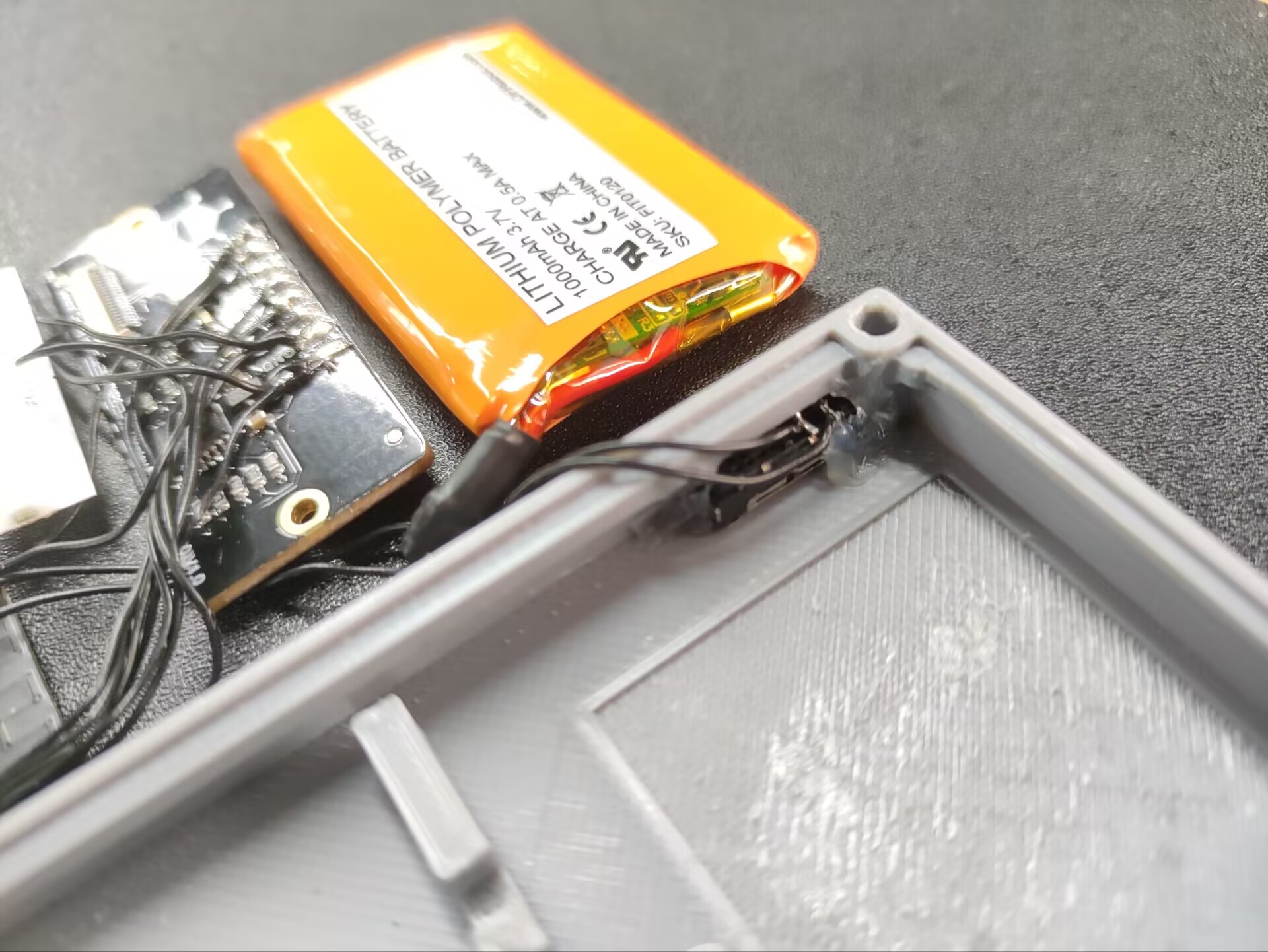

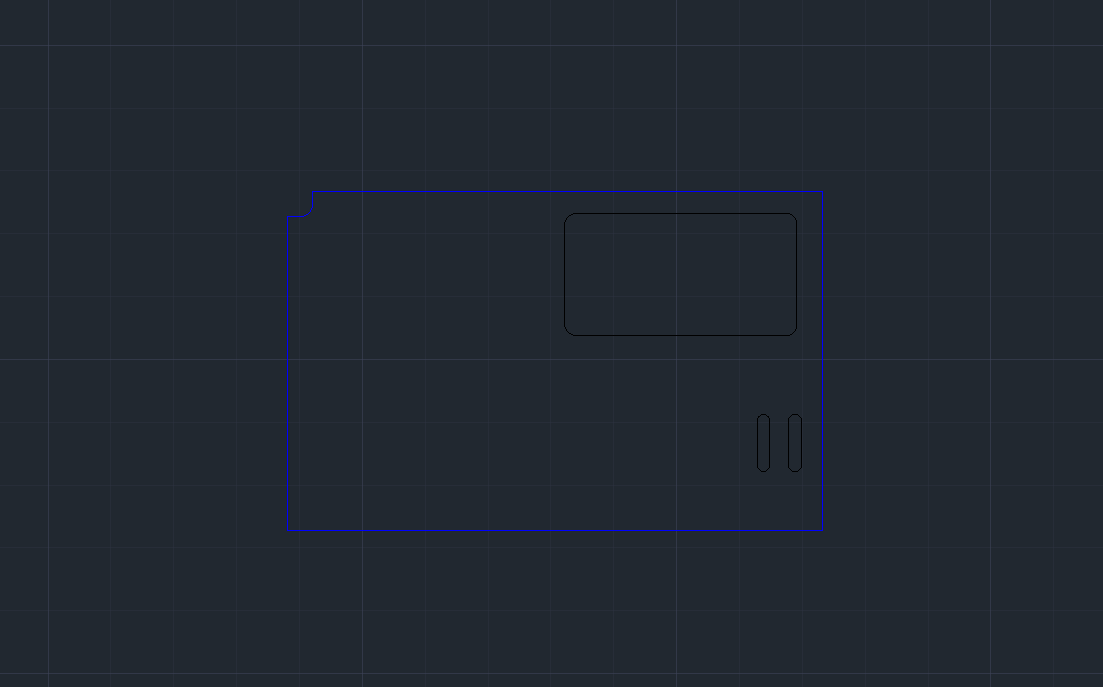

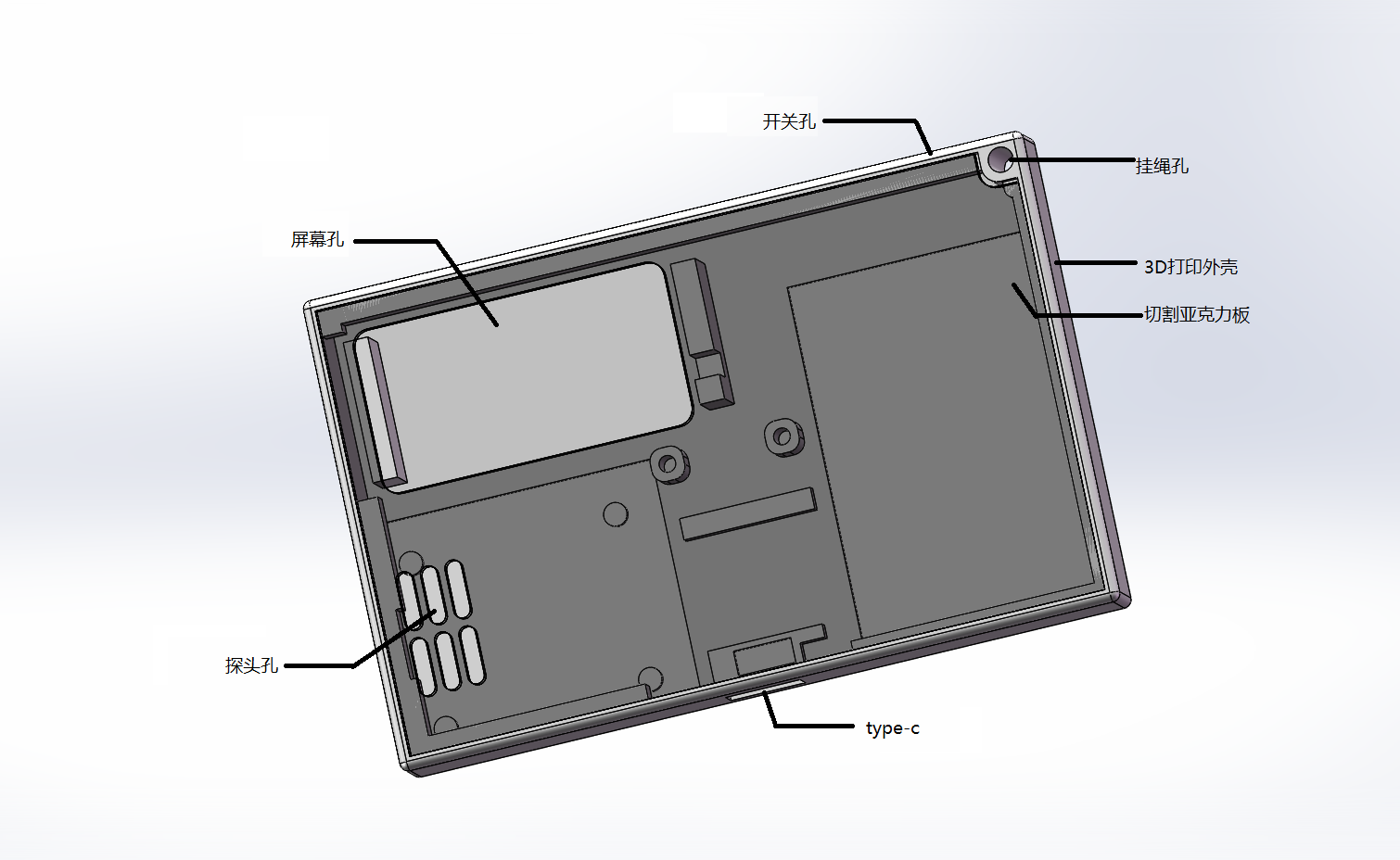

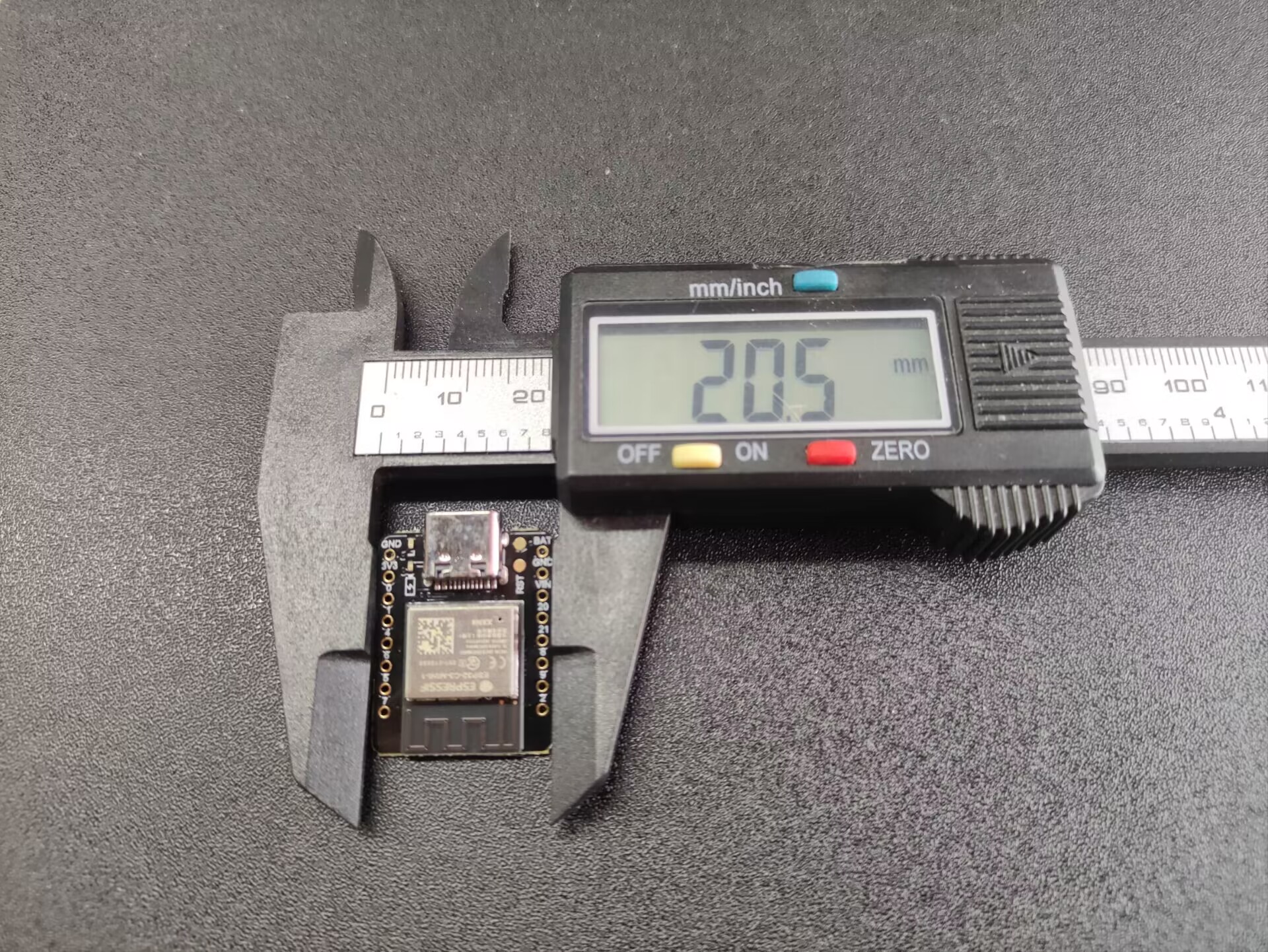

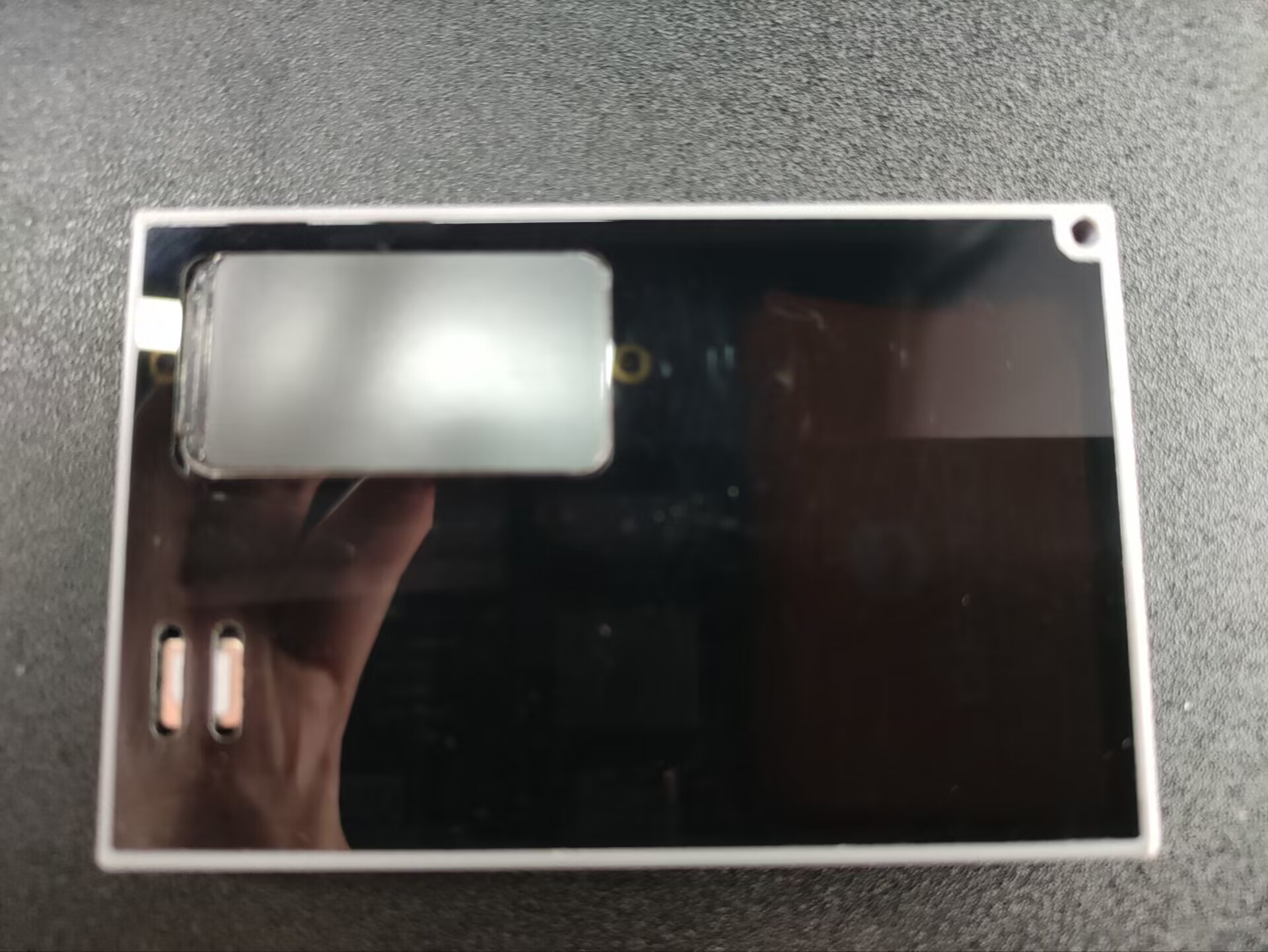

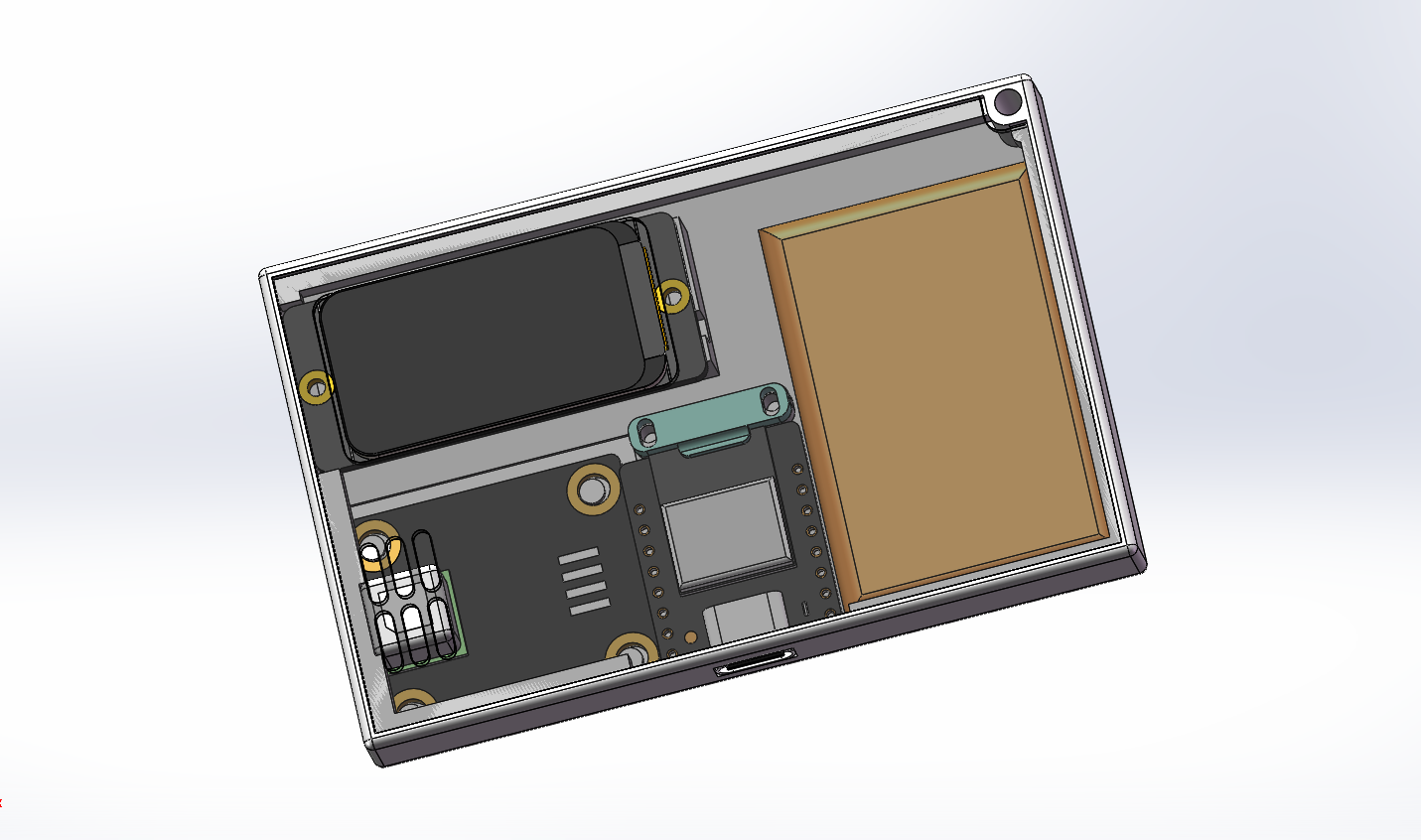

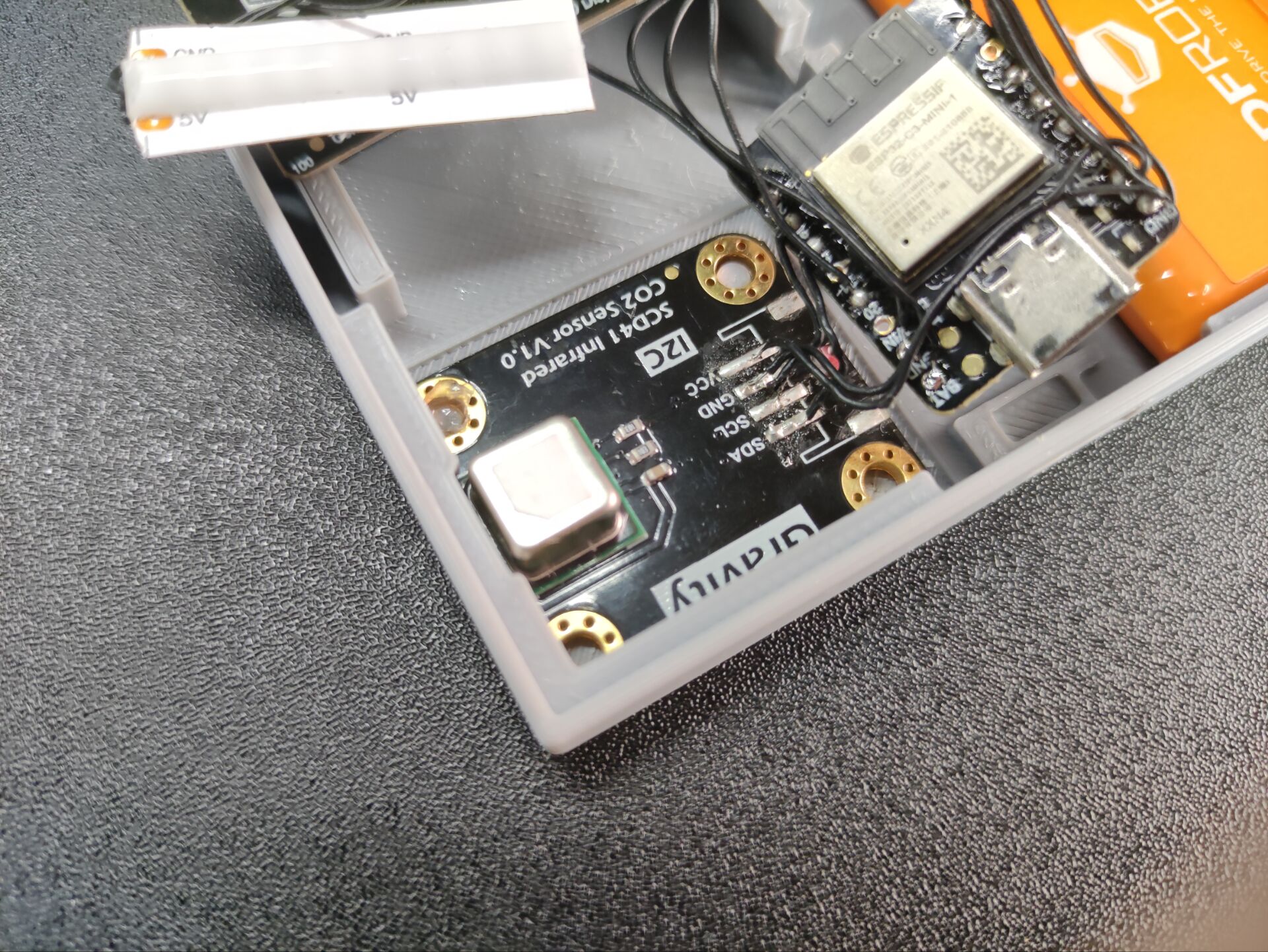

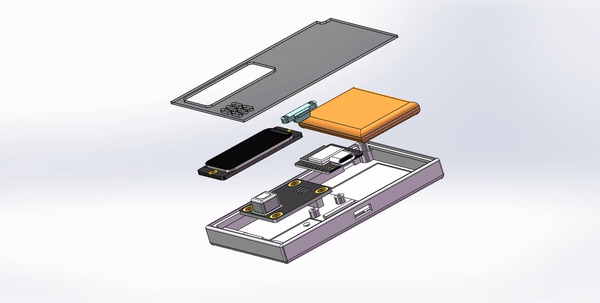

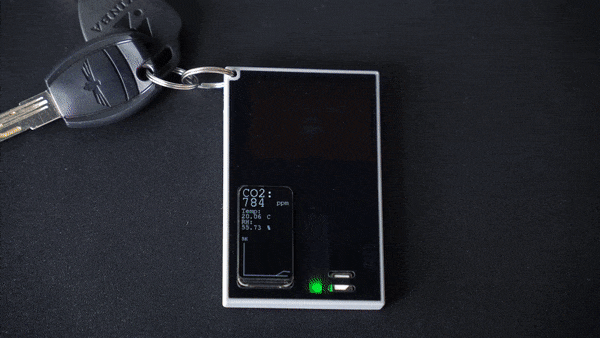

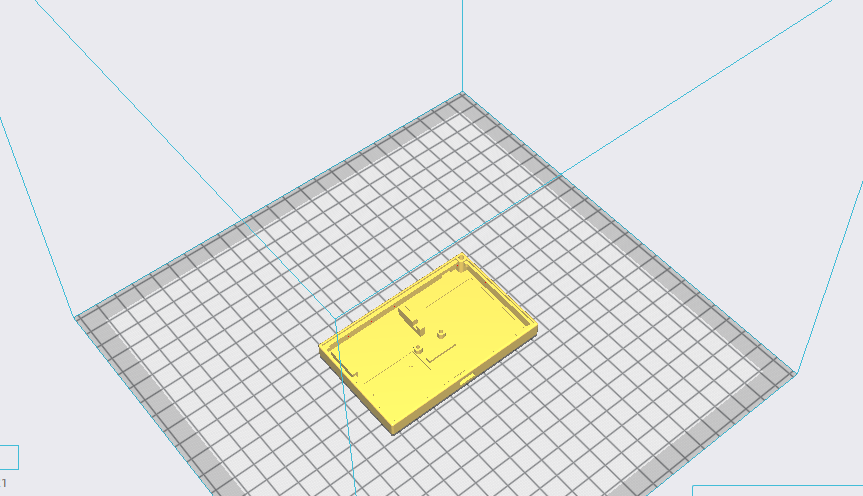

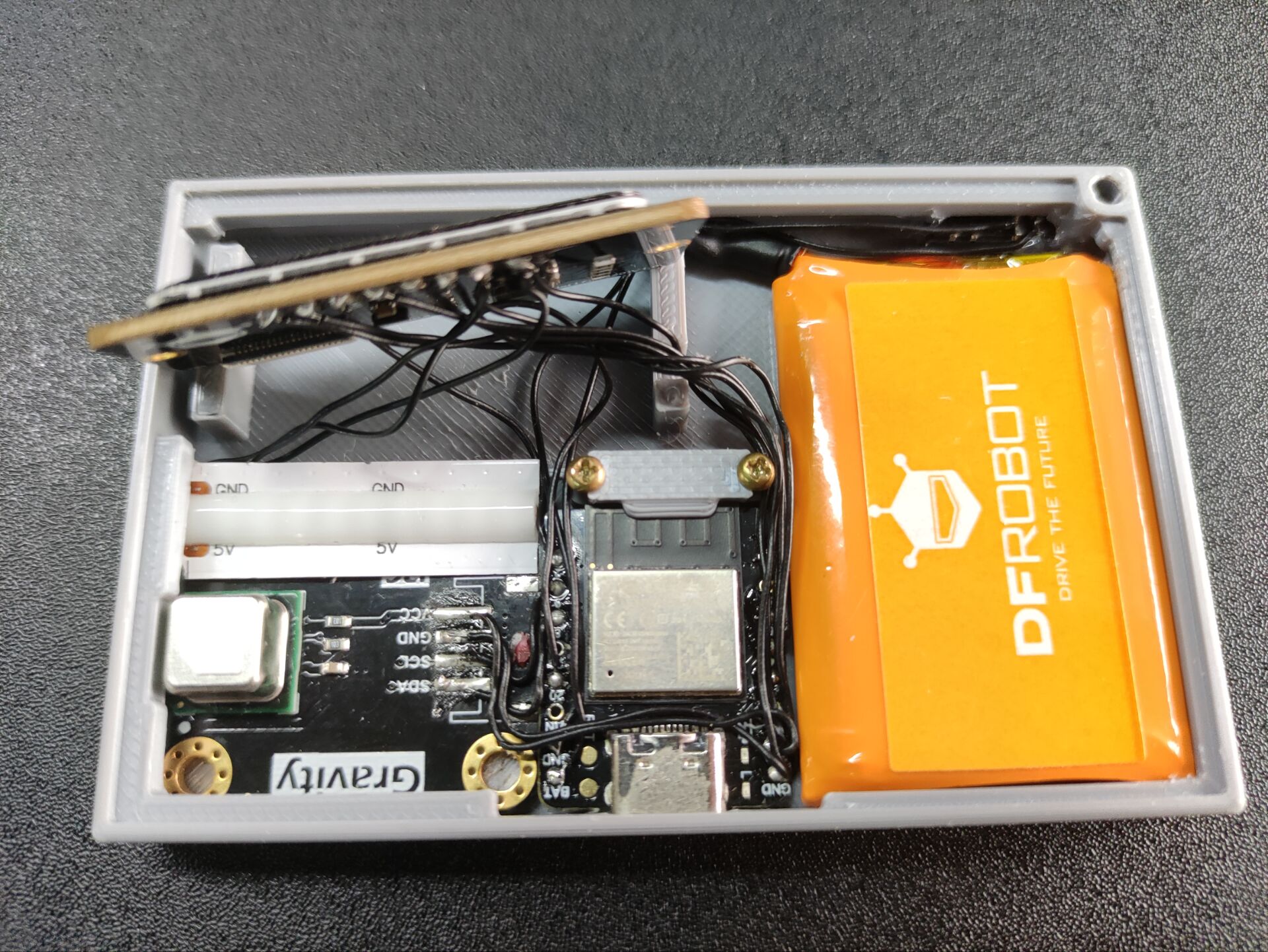

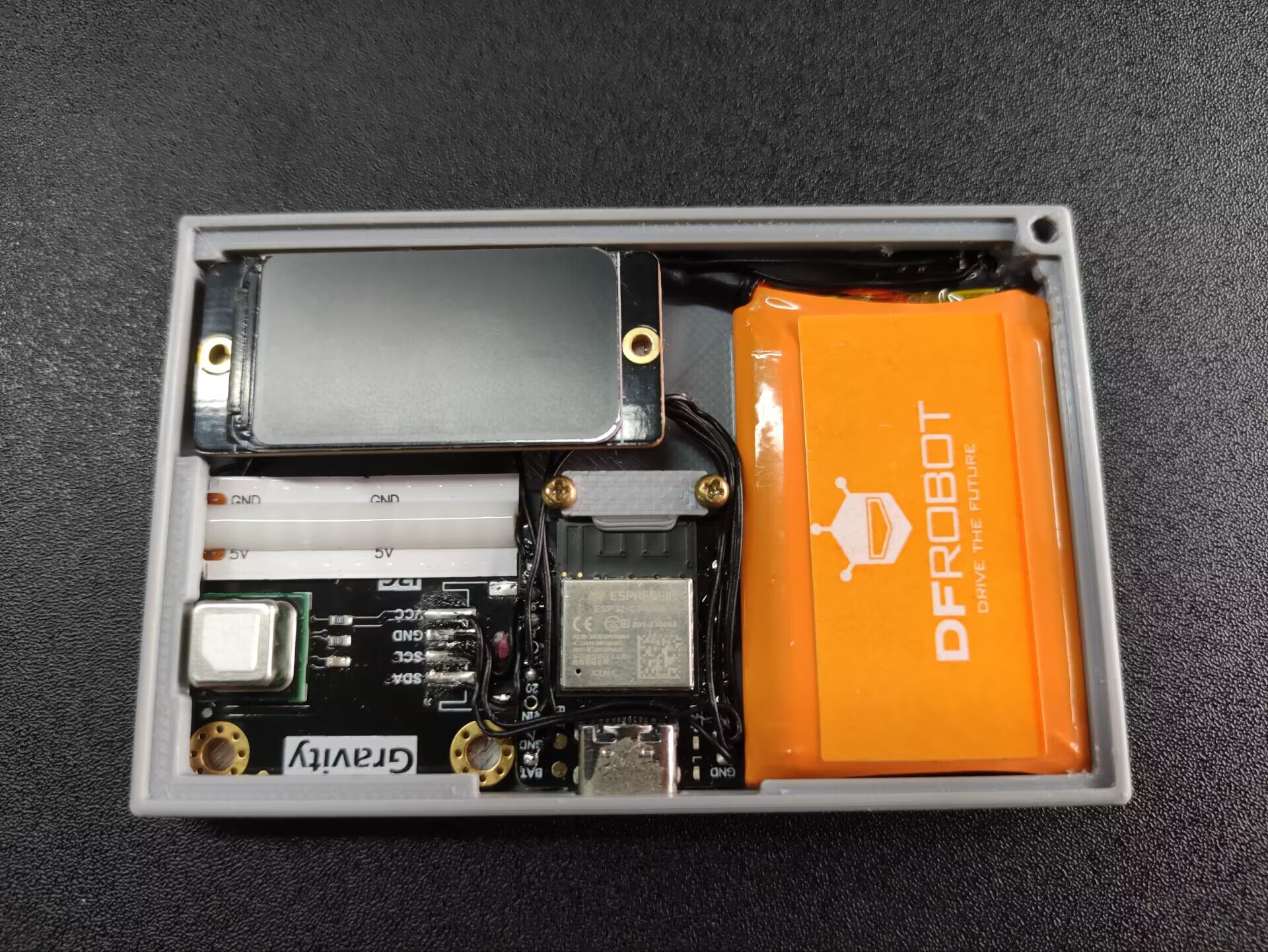

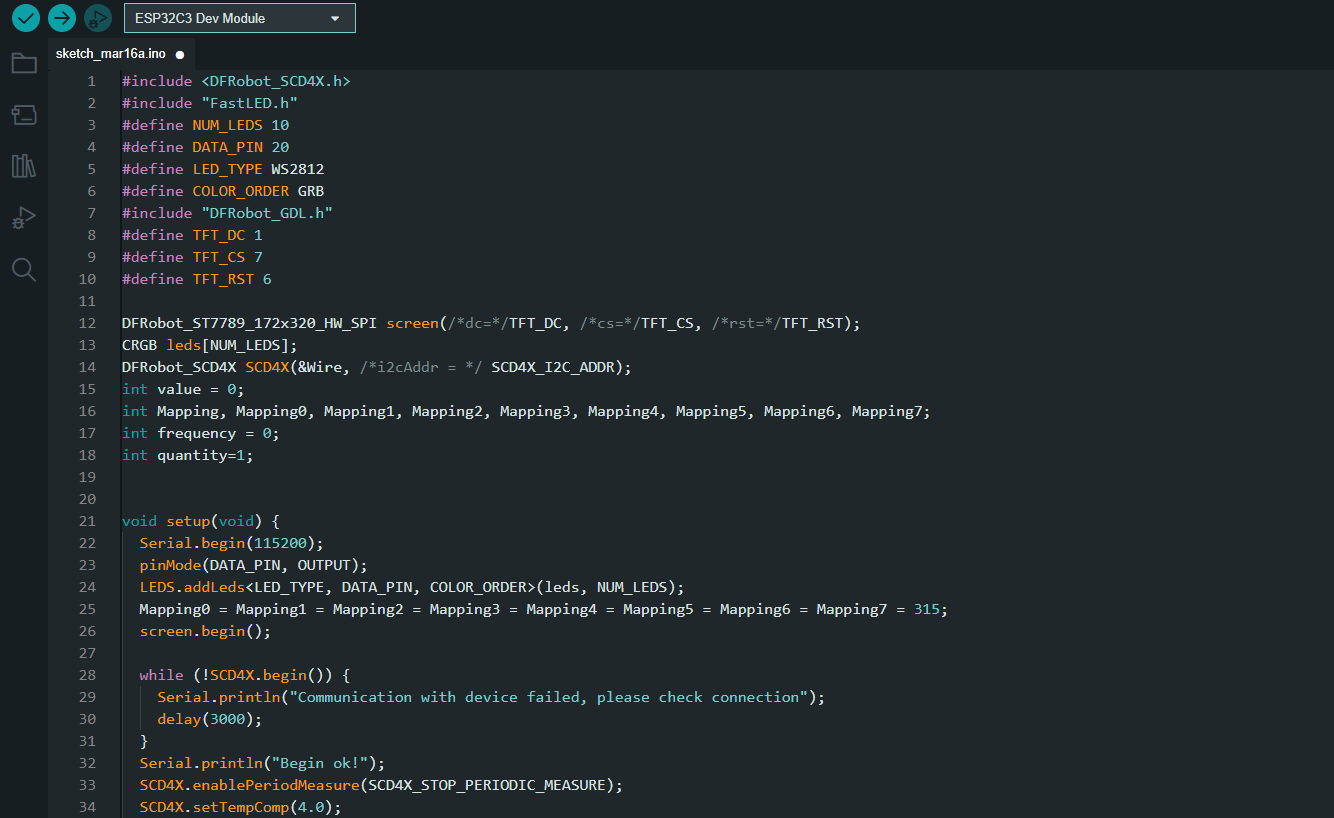

 嘿，环保大军！现在的话题可不仅仅是八卦，吃瓜了，我们还要担心环境污染。二氧化碳排放量似乎是环境污染的一个大罪魁祸首，这玩意儿不但会让我们的空气质量下降，还可能导致头痛、嗜睡、注意力下降等不适症状。我可不想因为室内空气质量太烂而变成一只懒洋洋的熊猫，你们呢？ 如果你跟我一样担心自己的室内环境质量，那么你可能需要一个便携式的二氧化碳检测设备。使用红外光声二氧化碳传感器制作的检测卡片，应该可以帮助我们实现这一想法。这种检测卡片可以帮助我们了解周围环境中二氧化碳的浓度。这样，我们就能够判断何时需要通风换气，或者出去透透气了。不再为室内氧气不足而抱怨头晕眼花，因为现在有了这个小小的神器，我们可以随时掌握室内空气质量的状况啦！  材料清单： 电路连接示意图：  ESP32-C3——红外光声二氧化碳 3.3V - VCC GND - GND 9 - SCL 8 - SDA ESP32-C3——1.4英寸高清显示屏 3.3V - VCC GND - GND 4 - SCLK 6 - MOSI 7 - CS 2 - RES 1 - DC 10 - BLK ESP32-C3——RGB灯带 3.3V - VCC GND - GND 20 - DI 硬件焊接： 需要焊接的硬件有：ESP32-C3、红外光声二氧化碳、1.4英寸高清显示屏、3.7V电池、RGB灯带、开关  根据电路连接图完成电路焊接  焊接完成后的效果  需要注意一下ESP32-C3的10管脚在反面  外壳设计： 3D外壳建模首先需要对硬件空间布局及尺寸测量  这里我使用的是solidworks来绘制模型  模型分为3D打印外壳以及亚克力板盖板两部分，预留type-c、开关、探头孔位  打印3D模型，将模型进行切片及打印。  切割亚克力盖板 根据外壳尺寸，使用CAD软件绘制切割图纸 图纸中的蓝线和黑线是为了区分加工优先级的，加工顺序先黑色部分在蓝色部分  我使用的是1mm黑色半透亚克力板  硬件组装：    利用热熔胶固定开关  固定电池，利用双面胶将电池固定在外壳上  通过模型突起点和传感器的孔位来固定红外光声二氧化碳，并在4个孔位接触的点挤上一点热熔胶  安装ESP32-C3，typ-c接口对齐预有孔位  使用M2螺丝拧上主控挡片，避免在插入数据线时主控受力移位  在灯带背面粘贴双面绝缘胶，方便固定以及避免焊点接触短路  使用热熔胶固定屏幕  最后在外壳上点上uv胶水，安装上亚克力盖板  上传程序： 接下来通过usb数据线连接电脑，将程序上传 在程序中，将红外光声二氧化碳传感器读取的数据显示在屏幕上在屏幕上显示二氧化碳浓度的变化趋势折线图 通过RGB灯带点亮灯珠颗数/灯带呼吸频率来反应二氧化碳浓度大小  使用测试： 当你看到这个钥匙扣亮红灯了，请记得开窗通风或者出去外面透透气哦。  传送门： 相关资料已上传Github |
