自制一个3D打印机自动关机模块传感器
2022-04-152.2万
AI 快速预览详细
本文介绍了一种自制的3D打印机自动关机模块传感器，旨在解决打印机意外停止且温度不下降的问题。作者最初尝试使用霍尔传感器，但最终选择了自制高灵敏度震动开关。通过设计固定支架、触发吊臂，并使用钢珠和罐头铁片制作开关，实现了在打印机停止时自动断电的功能。这种自制模块可以有效防止高温引发的火灾风险，提高3D打印的安全性。
|

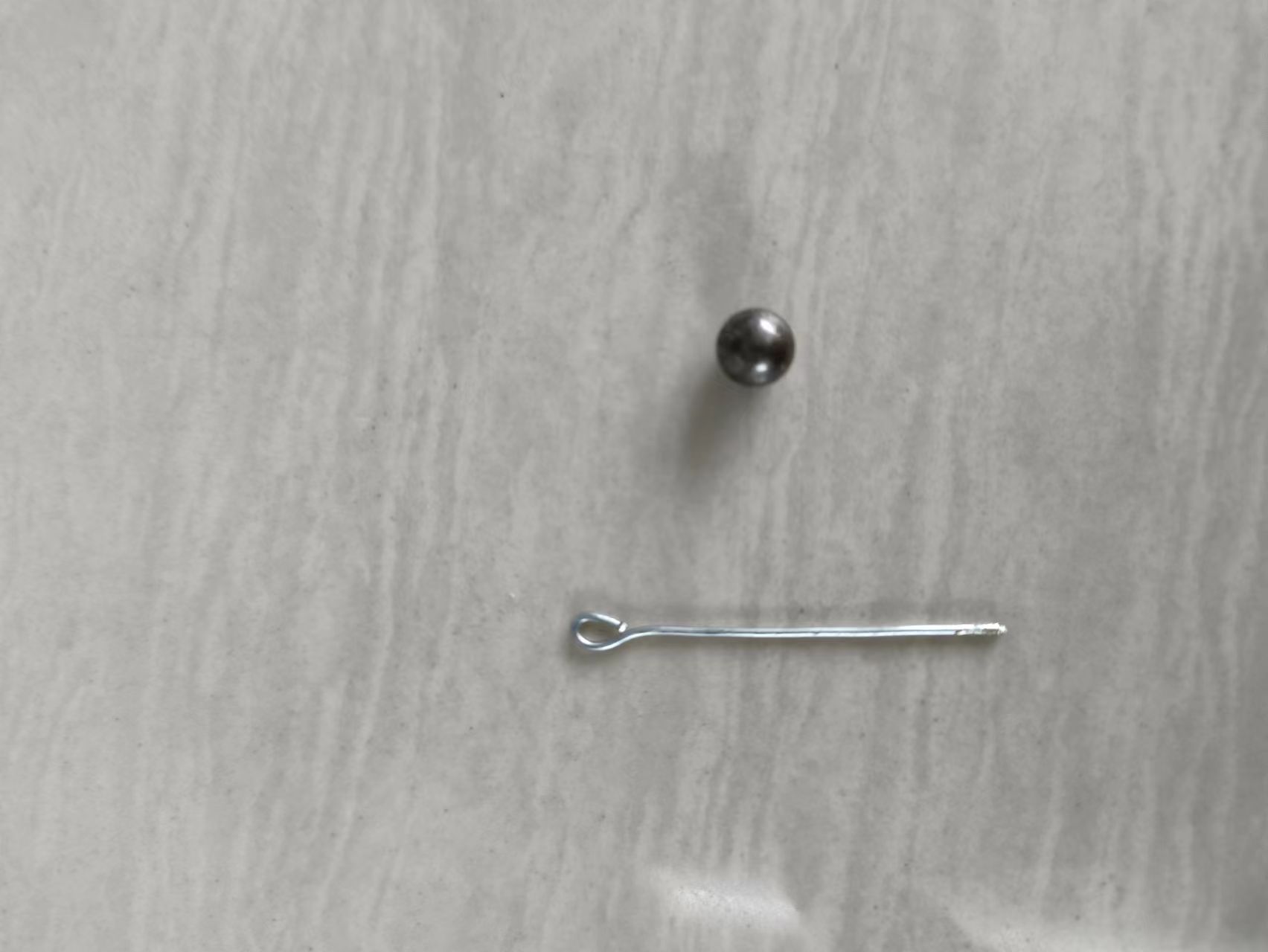

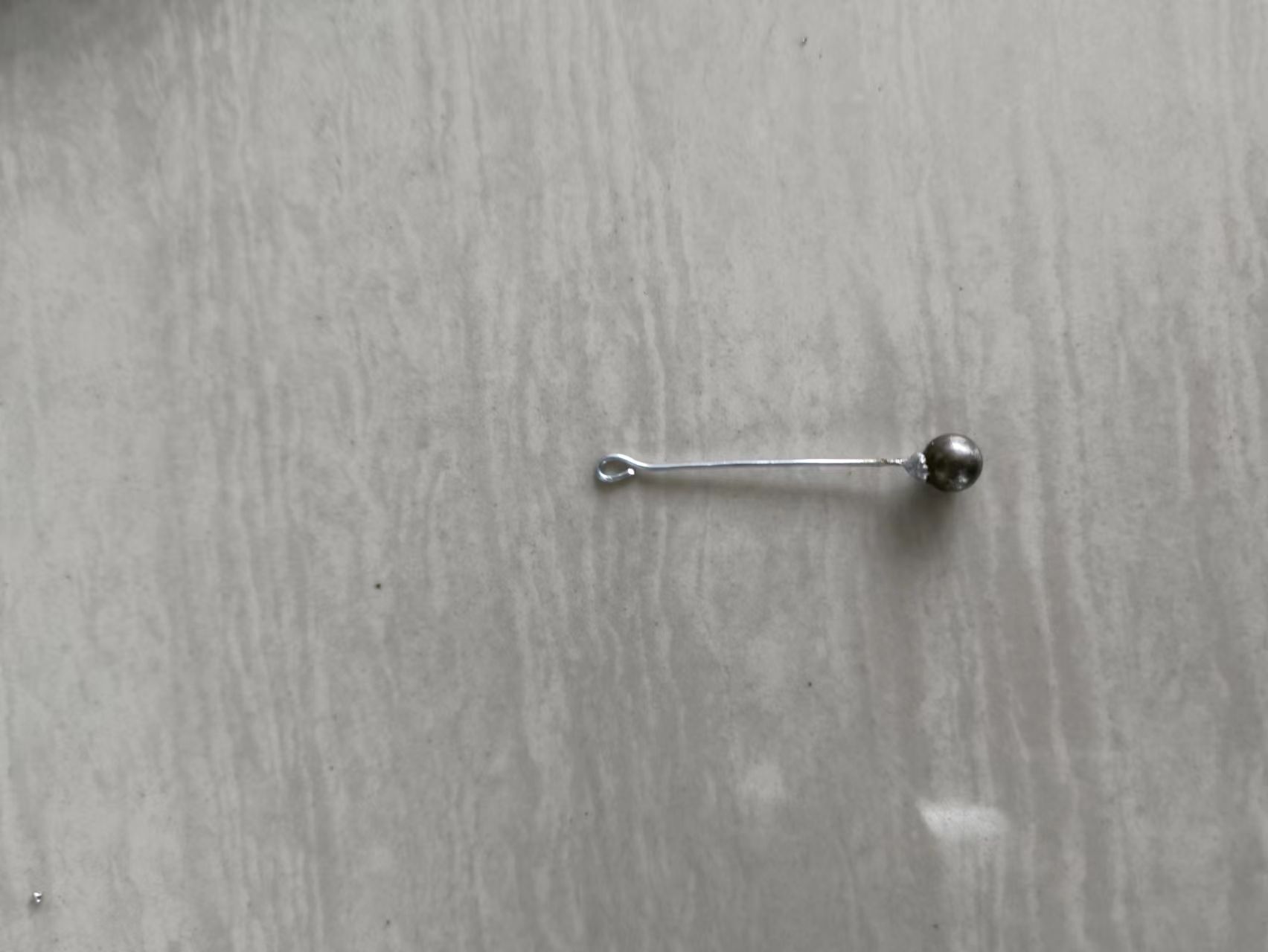

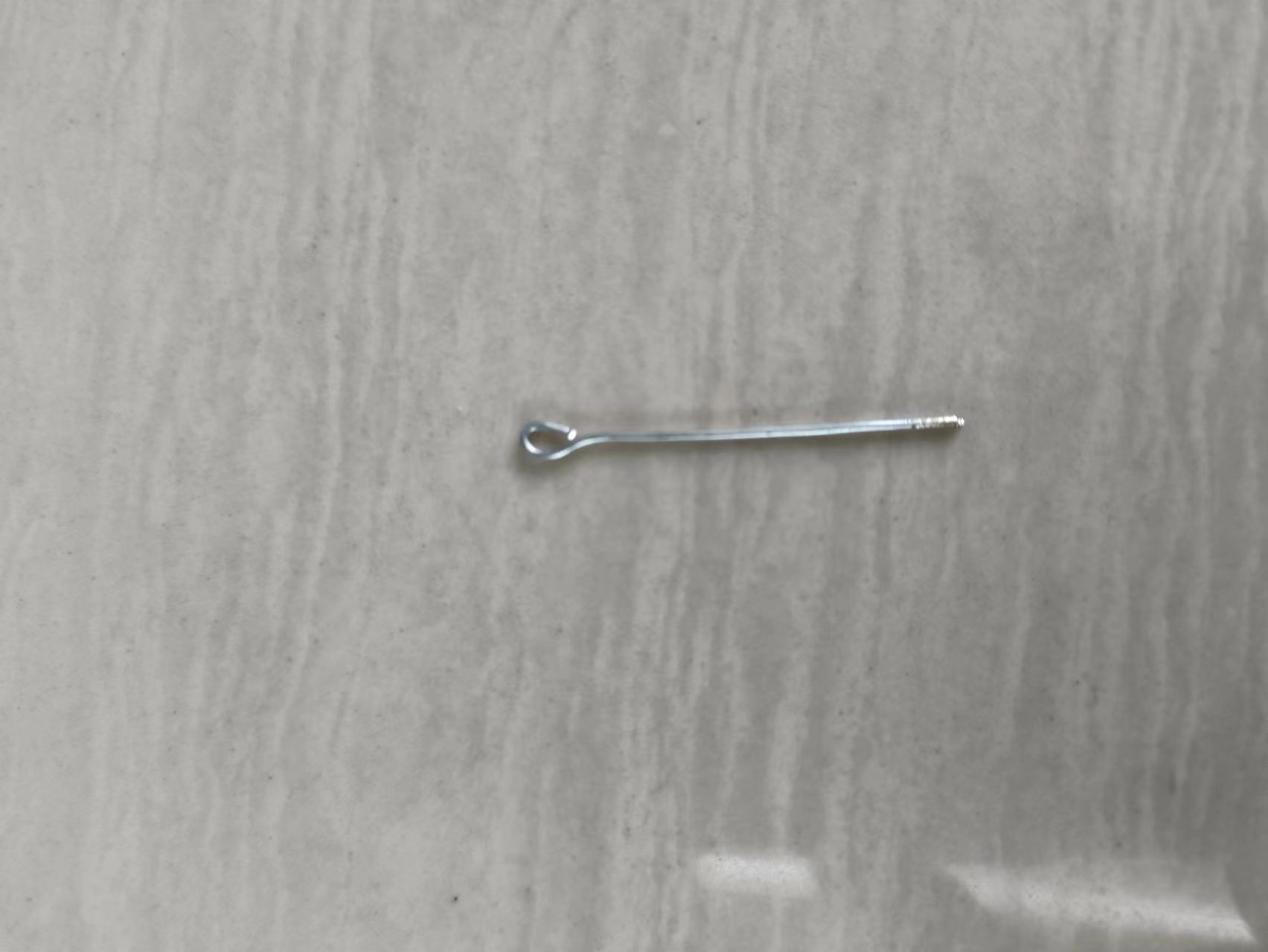

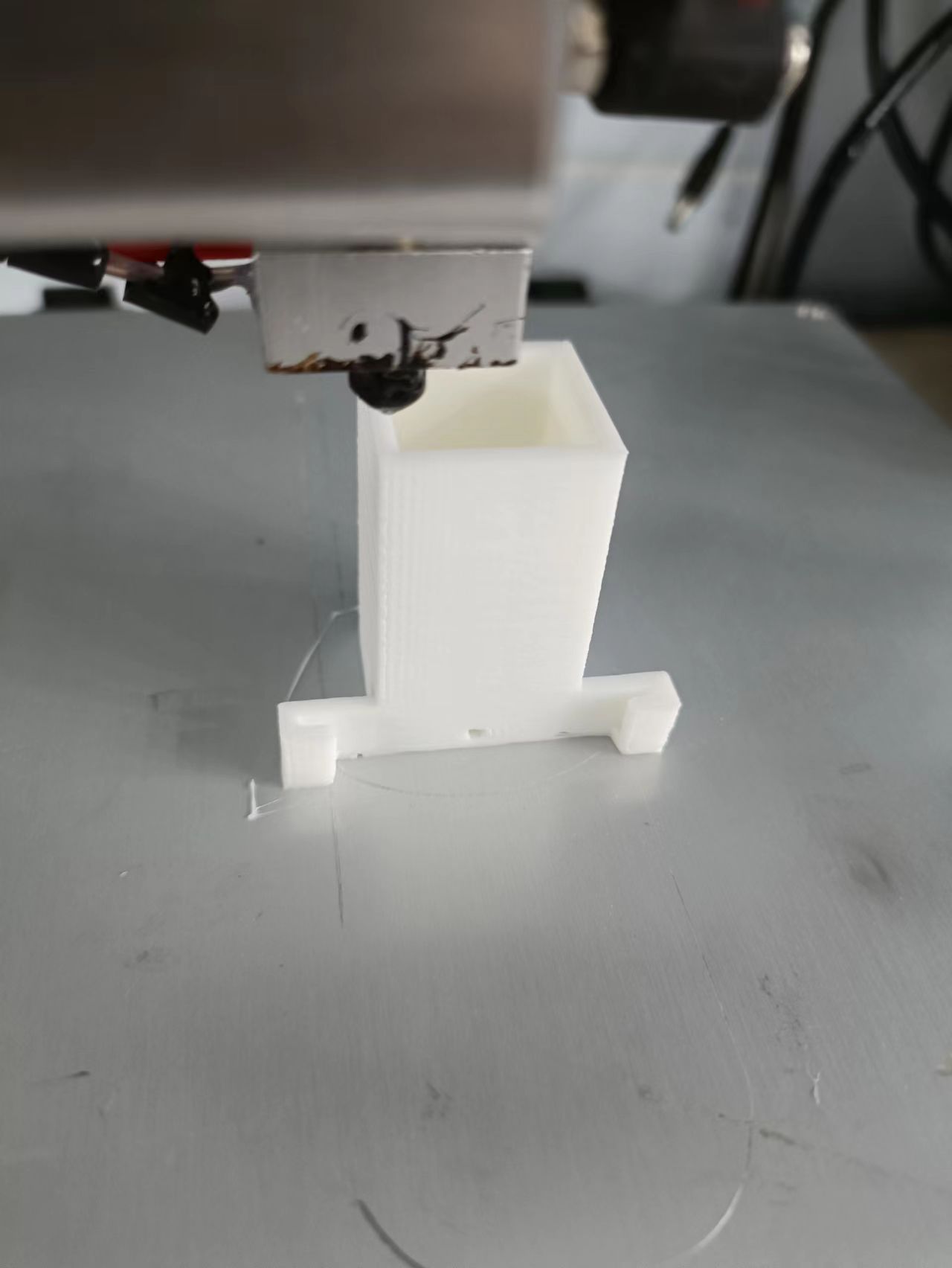

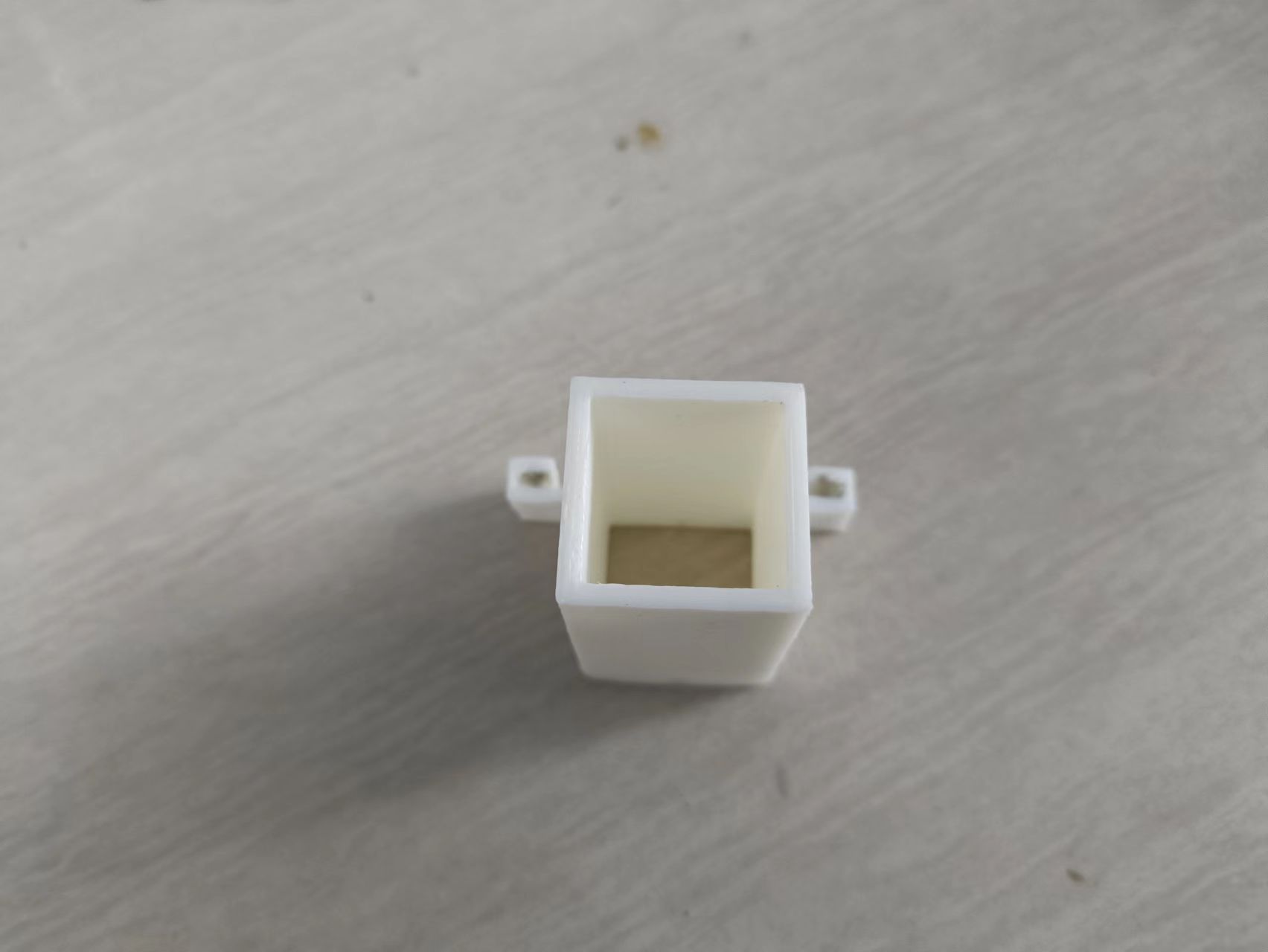

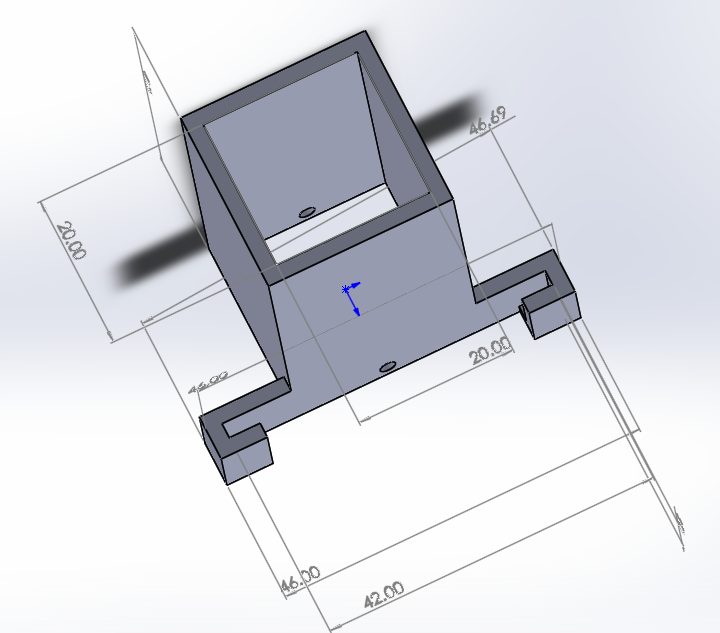

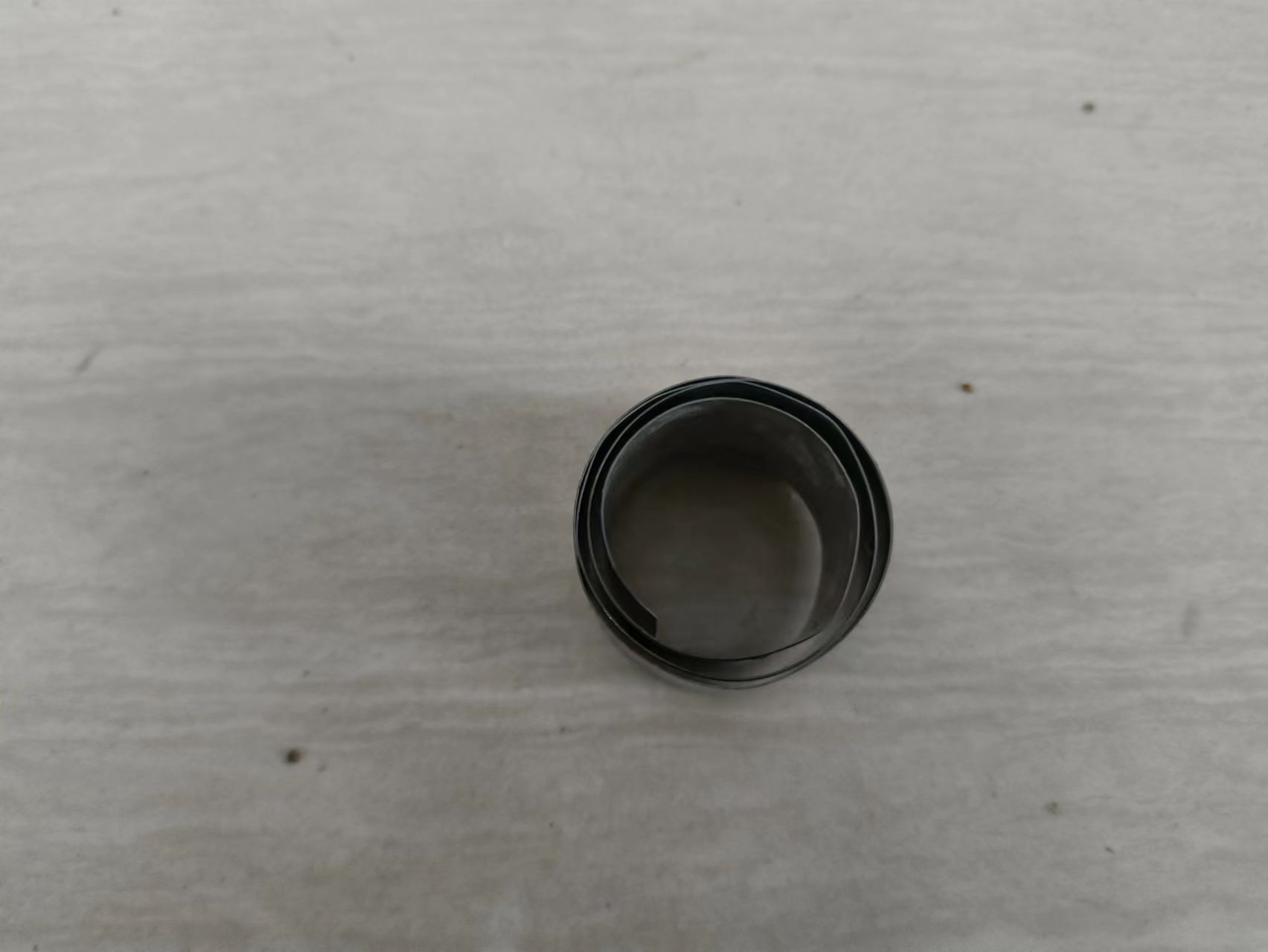

这个传感器要从3D打印机意外停止，而且温度不下降，温度保持在200多度，（后来发现是内存卡问题导致卡住不打印也不降温）要是晚上打印，整晚的高温这样太危险，容易引起短火灾，于是就某宝寻找模块，搜到的模块只有打印完成自动关机，没有我想要的功能，只能自己买材料呢自己制作了。 刚开始用霍尔制作了一个，把磁铁固定下步进电机转子上，用Arduino判断只要电平变化就把计时器归零，计时器超过2分钟没有电平变化就控制继电器断开220V。可是这样做虽然可以，但想到既然自制了，不如玩深一点，顺便学习新知识。于是就有了下面的传感器。 买来了震动开关，今天收到货后很是失望  灵敏度太差了，打印机本身的震动根本不能触发这两个开关 只能自己设计一个灵敏度高的开关 1.首先是用SW设计固定支架  2.制作触发吊臂  3.找不到钢珠还特意买了杯奶茶去老乡的电动车修理店，交换了3个钢珠  4.用电烙铁焊接起来，焊接前记得用小刀刮花表面，才能焊接牢固  5.用罐头的铁片卷成螺旋形状  6.支架打印完成   8.将配件组装起来是下图这样的   9.固定位置刚刚好  今天下午临时有点事，出去了一下，只做了上面部分，只能更新到这里了 （下期会上传电路制作部分，从最简单的电子元件开始，不采用单片机控制） 感兴趣的小伙伴可以评论区交流 |
