🌟 外行财务学Beetle ESP32-C3：轻松上手编程！

一个外行财务学Beetle ESP32-C3免费试用活动的学习日记

2023年5月16日
昨天收到了样品

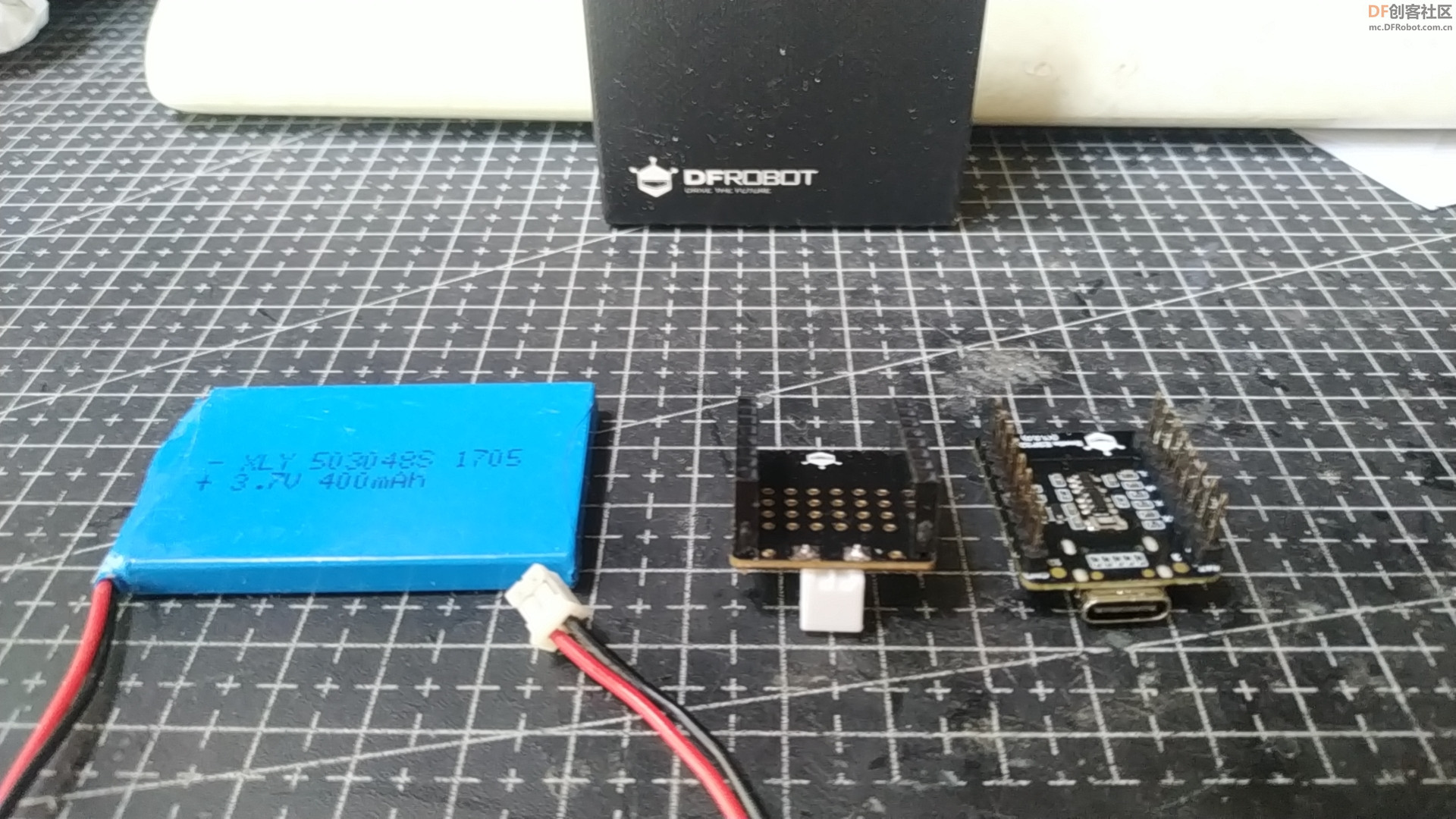

今天拆封，为了方便后期学习，做项目，所以没有焊接死，全部做成活的，把底板焊接成母座，主控焊接成公针

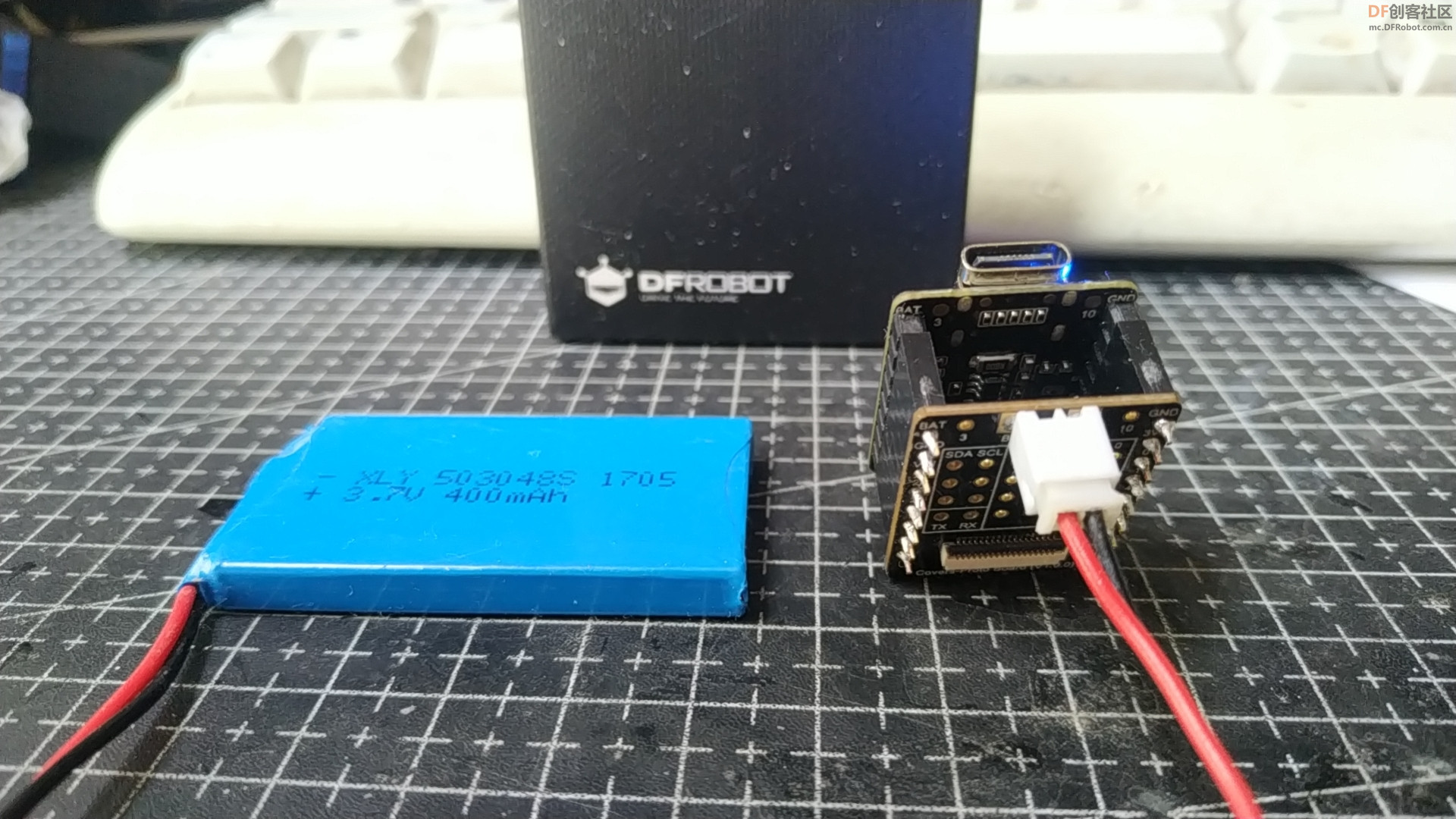

同时给底板的电池口那里焊接一个ph2.0的电池插头母头，尺寸有点大所以对ph2.0的针脚老虎钳帮助弯折一下

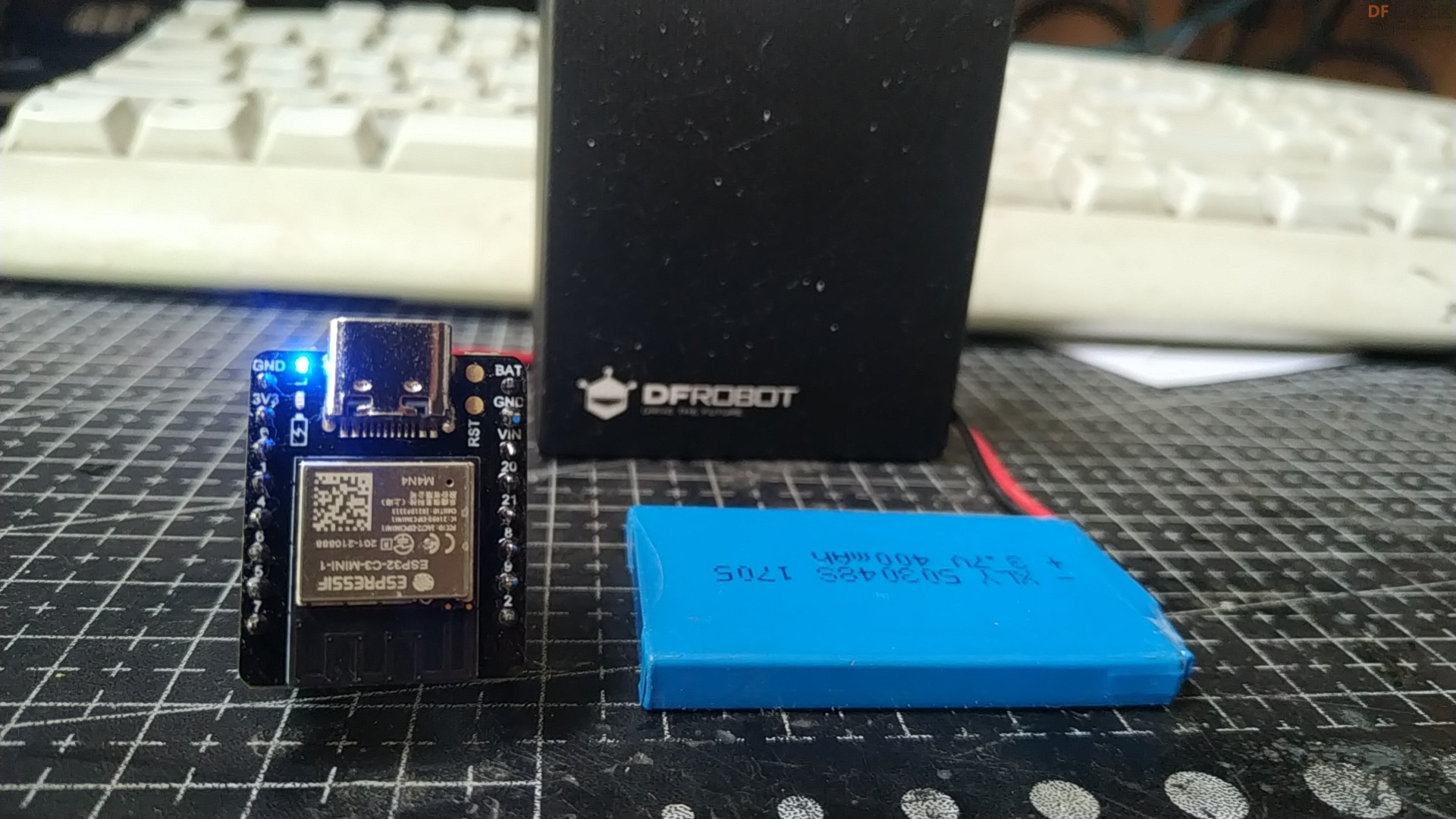

然后给10号引脚拉高让他板载灯常亮，测试下一节400ma的锂电池能待机多久，看看功耗如何。
5月16日下午看了下c3模拟的输入引脚只能选 0 1 2 3 4 5 所以如果我打算做一个遥控器使用espnow通信给另外一个c3 摇杆就只能用那几个引脚打算就用 4 和5 来分别给2个摇杆用另外2个方向有 2 3 备用他的输出是从0到21个脚可以用，sda是8 scl是9 需要注意的也就这些点，模拟输出也是只有 2 6 8 10 4个引脚可以选择

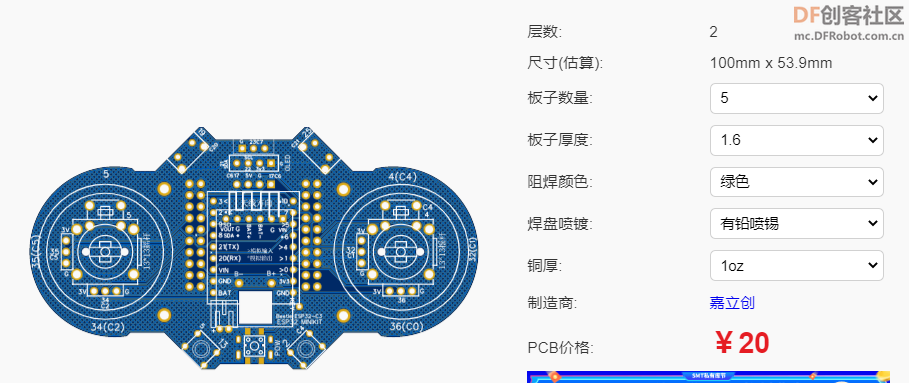

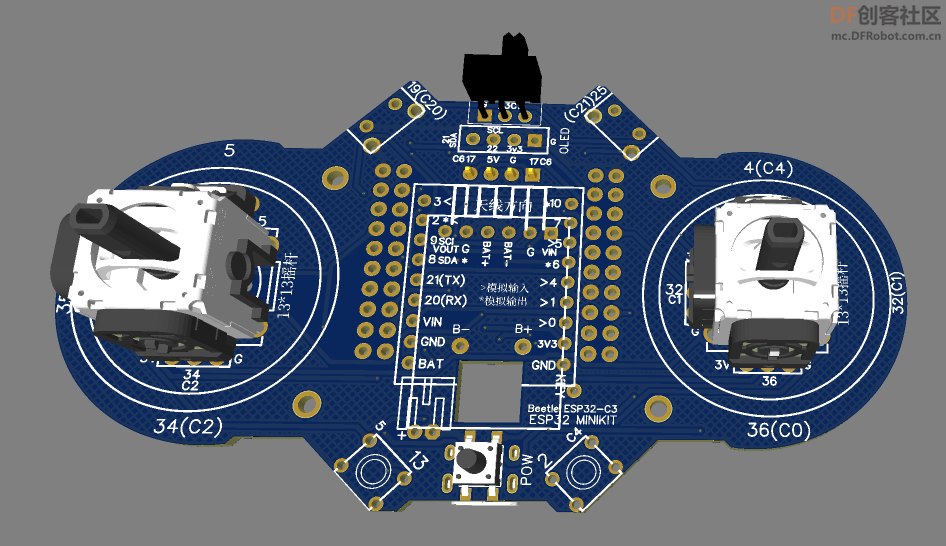

下午开始设计遥控器pCB

5月17日
今天起来想测试一下联网点亮0.96的屏幕显示一个网络时钟
代码如下：
#include <WiFi.h>
#include <TimeLib.h>
#include <NtpClientLib.h>
#include <U8g2lib.h>
#include <Wire.h>
#include <SimpleTimer.h>

int8_t timeZone = 8;
const PROGMEM char *ntpServer = "ntp1.aliyun.com";
U8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2(U8G2_R0,  20, 21, U8X8_PIN_NONE);
SimpleTimer timer;

void Simple_timer_1() {
  u8g2.firstPage();
  do
  {
page1();
  }while(u8g2.nextPage());
}

void page1() {
  u8g2.setFont(u8g2_font_timR18_tf);
  u8g2.setFontPosTop();
  u8g2.setCursor(0,2);
  u8g2.print(String(NTP.getDateYear()) + String("-") + String(((NTP.getDateMonth() < 10)?"0":"")) + String(NTP.getDateMonth()) + String("-") + String(((NTP.getDateDay() < 10)?"0":"")) + String(NTP.getDateDay()));
  u8g2.setFont(u8g2_font_timR24_tf);
  u8g2.setFontPosTop();
  u8g2.setCursor(0,30);
  u8g2.print(String(((NTP.getTimeHour24() < 10)?"0":"")) + String(NTP.getTimeHour24()) + String(":") + String(((NTP.getTimeMinute() < 10)?"0":"")) + String(NTP.getTimeMinute()) + String(":") + String(((NTP.getTimeSecond() < 10)?"0":"")) + String(NTP.getTimeSecond()));
}

void setup(){
  WiFi.begin("******", "********");
  while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
  }
  Serial.println("Local IP:");
  Serial.print(WiFi.localIP());

  NTP.setInterval (600);
  NTP.setNTPTimeout (1500);
  NTP.begin (ntpServer, timeZone, false);
  u8g2.setI2CAddress(0x3C*2);
  u8g2.begin();
  timer.setInterval(1000L, Simple_timer_1);

  u8g2.enableUTF8Print();

}

void loop(){
  timer.run();

}

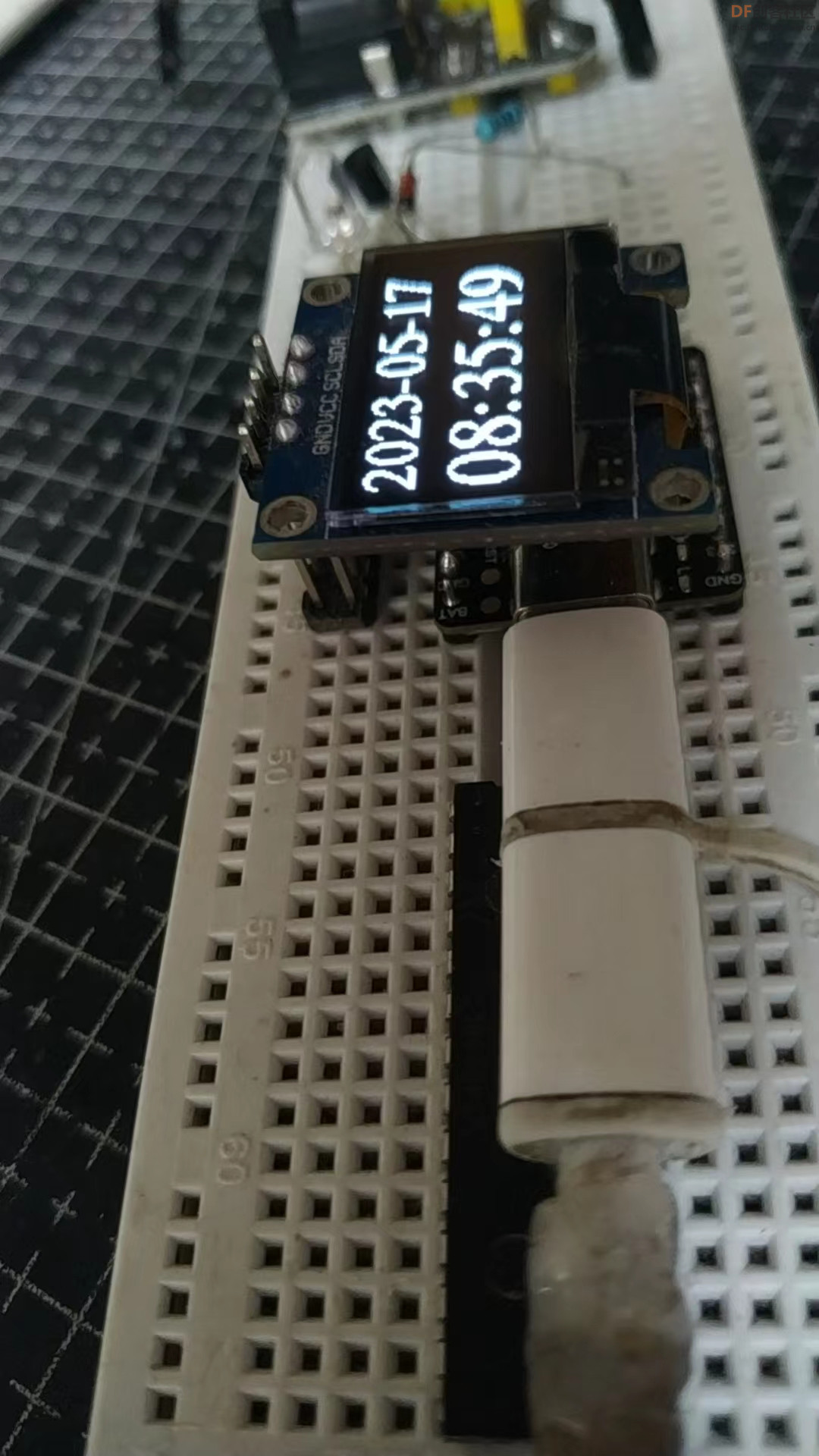

效果如图：

再点亮一下 ws2812的流水灯代码如下：

#include <Adafruit_NeoPixel.h>

Adafruit_NeoPixel rgb_display_0 = Adafruit_NeoPixel(64,0,NEO_RGB + NEO_KHZ800);

void setup(){
  rgb_display_0.begin();
  rgb_display_0.setBrightness(250);
}

void loop(){
  for (int i = 1; i <= 64; i = i + (1)) {
for (int i = 1; i <= 64; i = i + (1)) {
   rgb_display_0.setPixelColor((i)-1, (((0 & 0xffffff) << 16) | ((0 & 0xffffff) << 8) | 0));
}
rgb_display_0.setPixelColor((i)-1, (0xff0000));
rgb_display_0.show();
delay(100);
  }

}

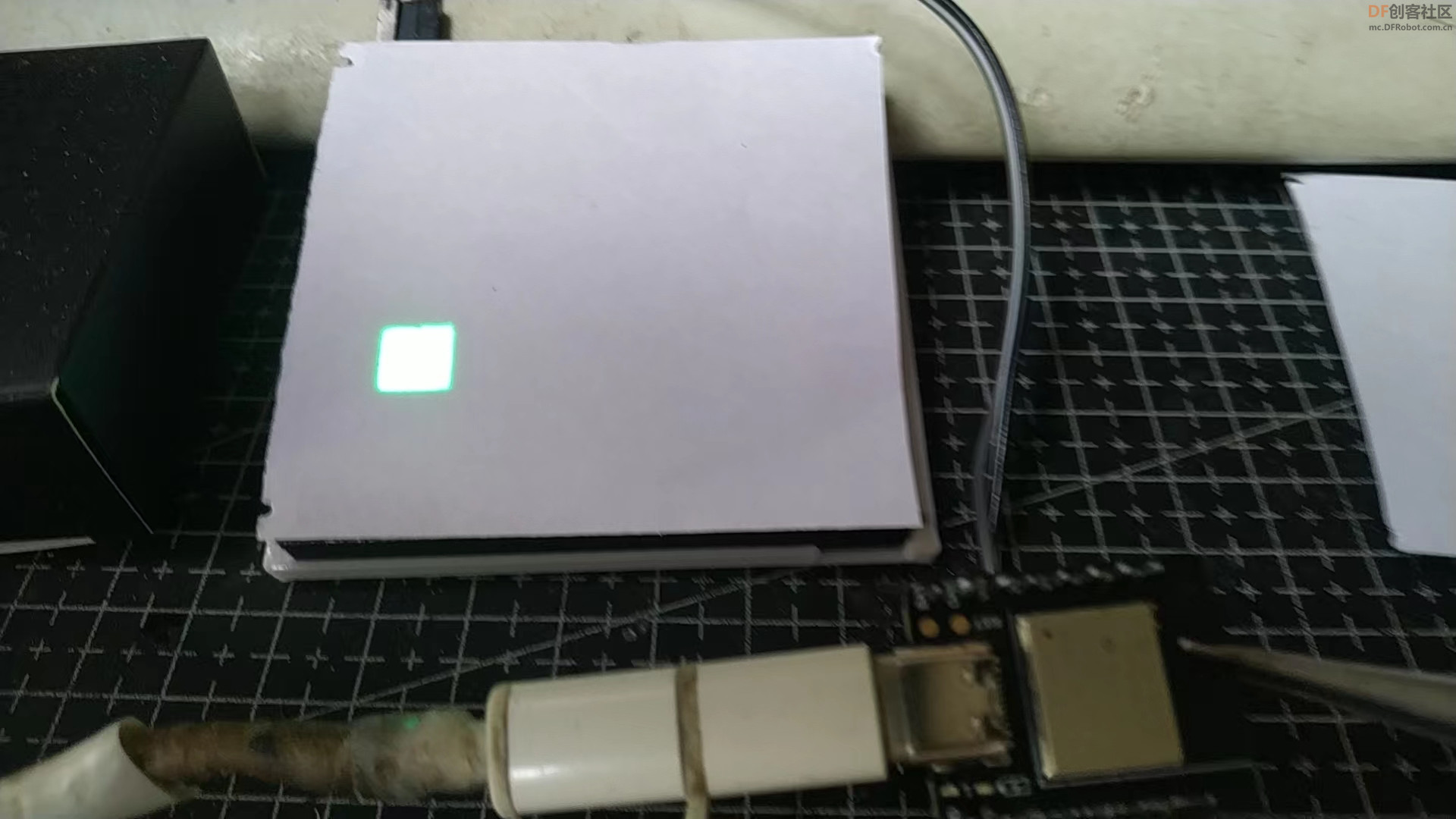

效果如图：
5月17日晚

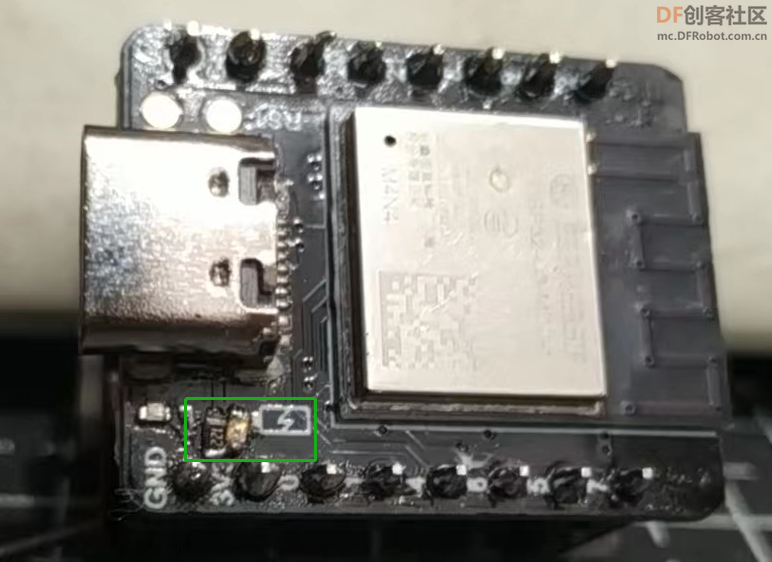

发现充电指示灯1.0版本是绿色灯珠而且特别亮，我家有小朋友怕伤害到小朋友眼睛所以果断给吹下来换成红色灯珠，降低亮度
不过他是0402规格我手里只有0603规格的灯珠，没办法就只能排列方法换一下竖过来找个1k电阻并排放一个点焊接一个，然后电阻和灯珠串联搞定
主要充电过程红色更加符合逻辑，绿色我感觉应该是充满了才是绿色容易给人逻辑错觉，实际说明书上说充满是灭灯的

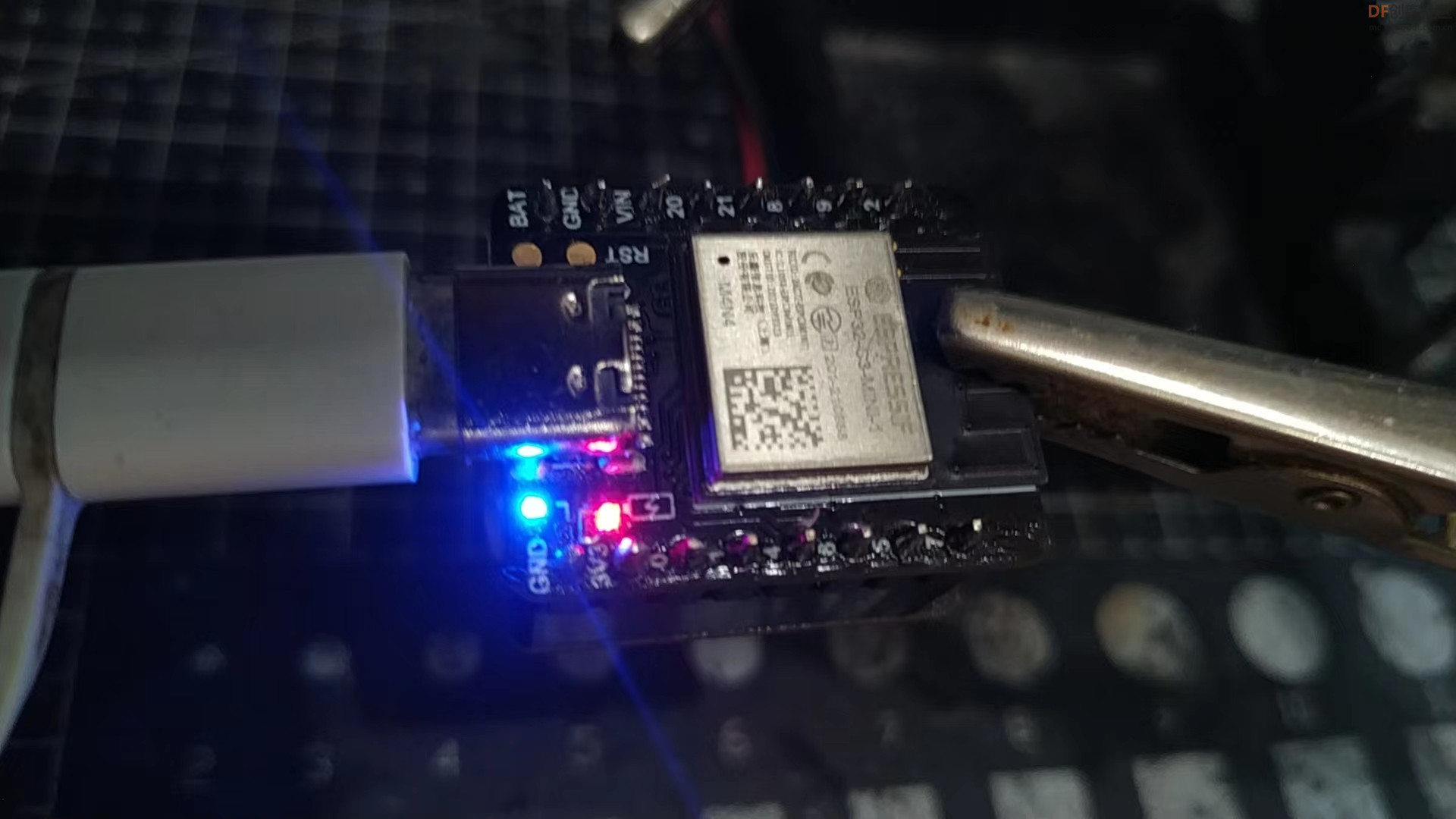

效果看照片：
