行空板——智能体重称
2023-07-056349
AI 快速预览详细
本文介绍了如何使用行空板和Arduino UNO R3，结合I2C重量传感器套件-HX711信号转接模块，将旧体重称改造成智能体重称。项目包括拆卸原有电路板、连接信息转换模块及Arduino主板、编写Arduino程序和行空板程序。最终通过Mind+可视化面板显示实时体重和历史数据。适合家长与孩子一起动手实践，激发孩子的创造力。
|

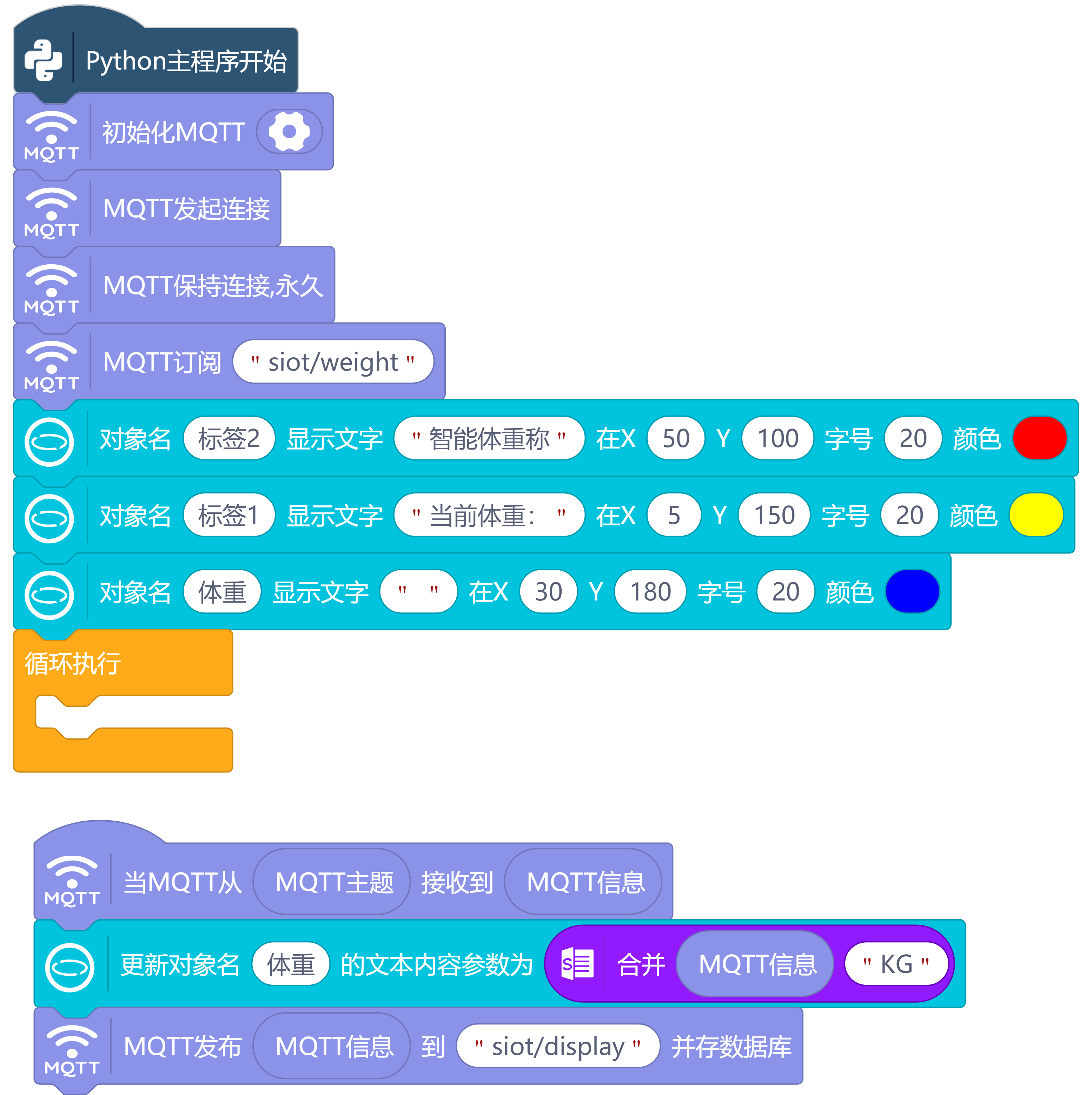

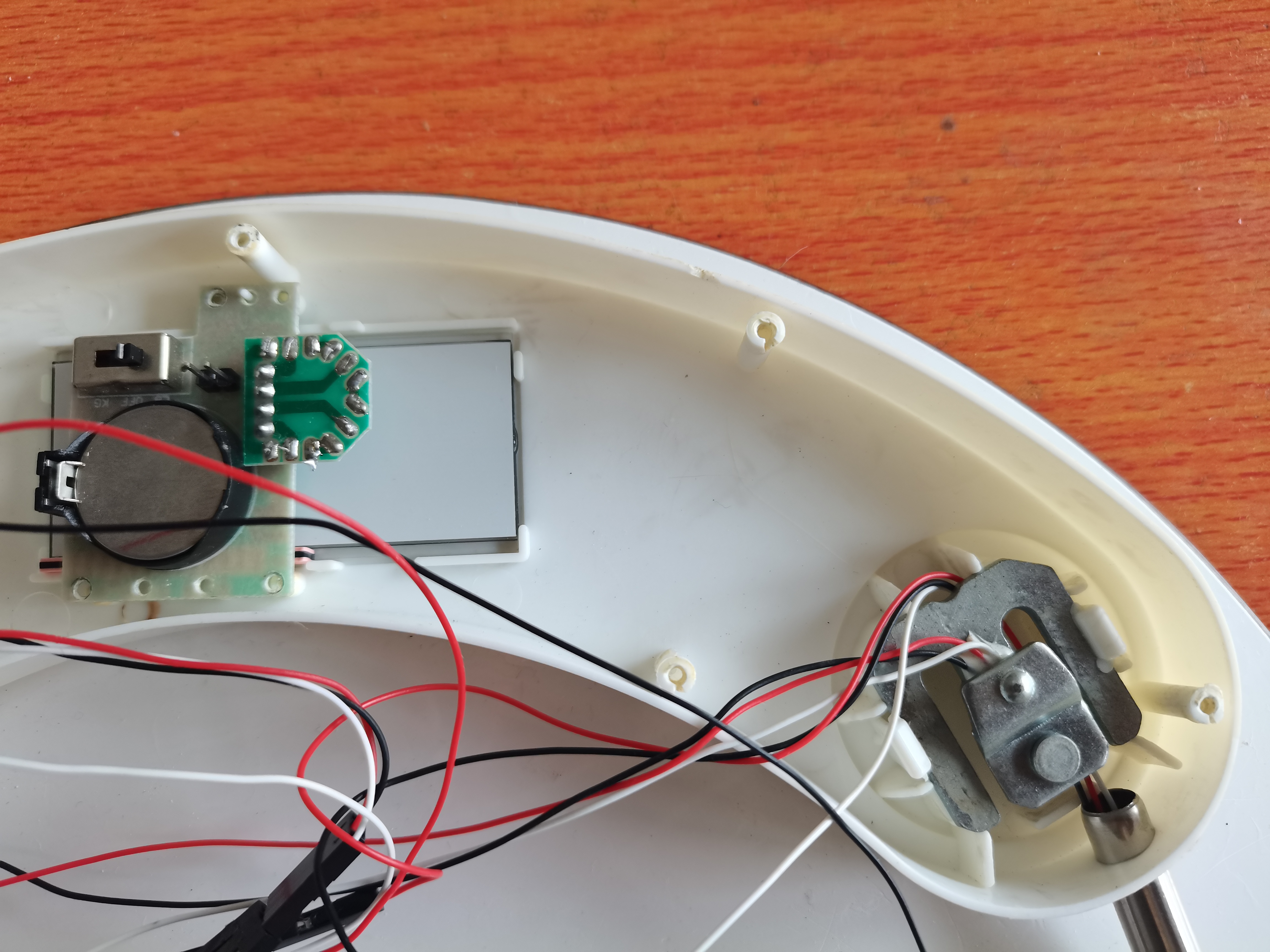

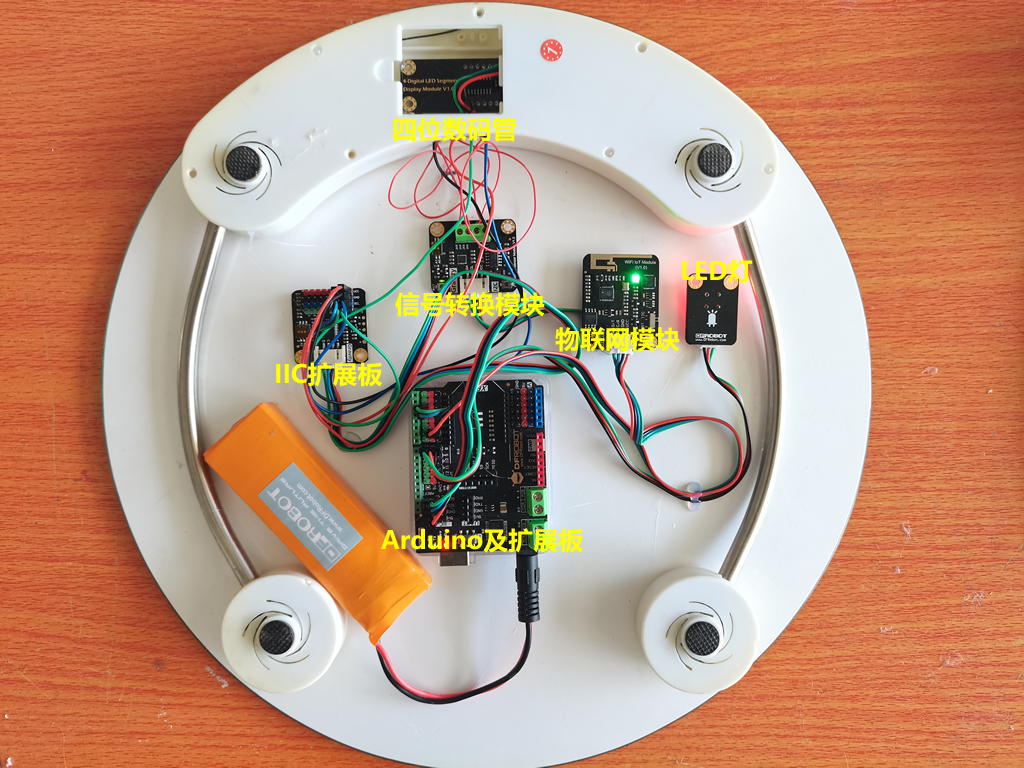

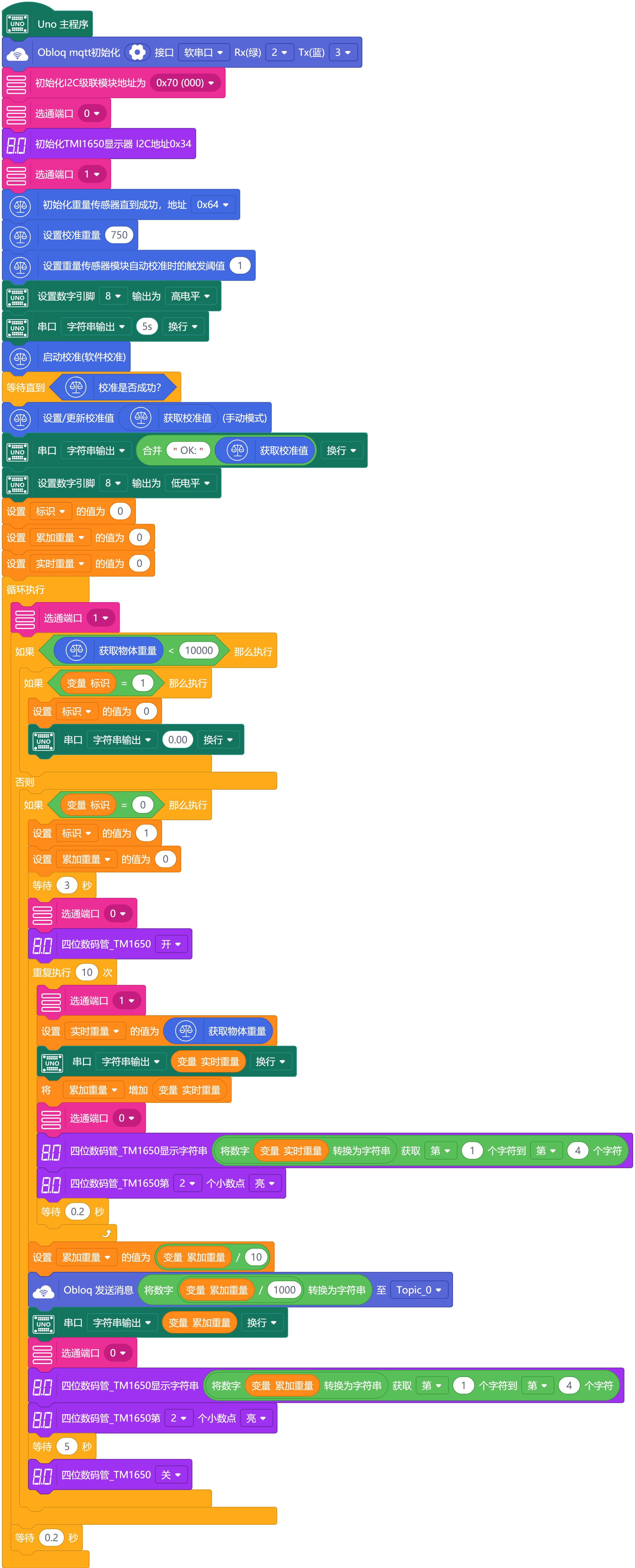

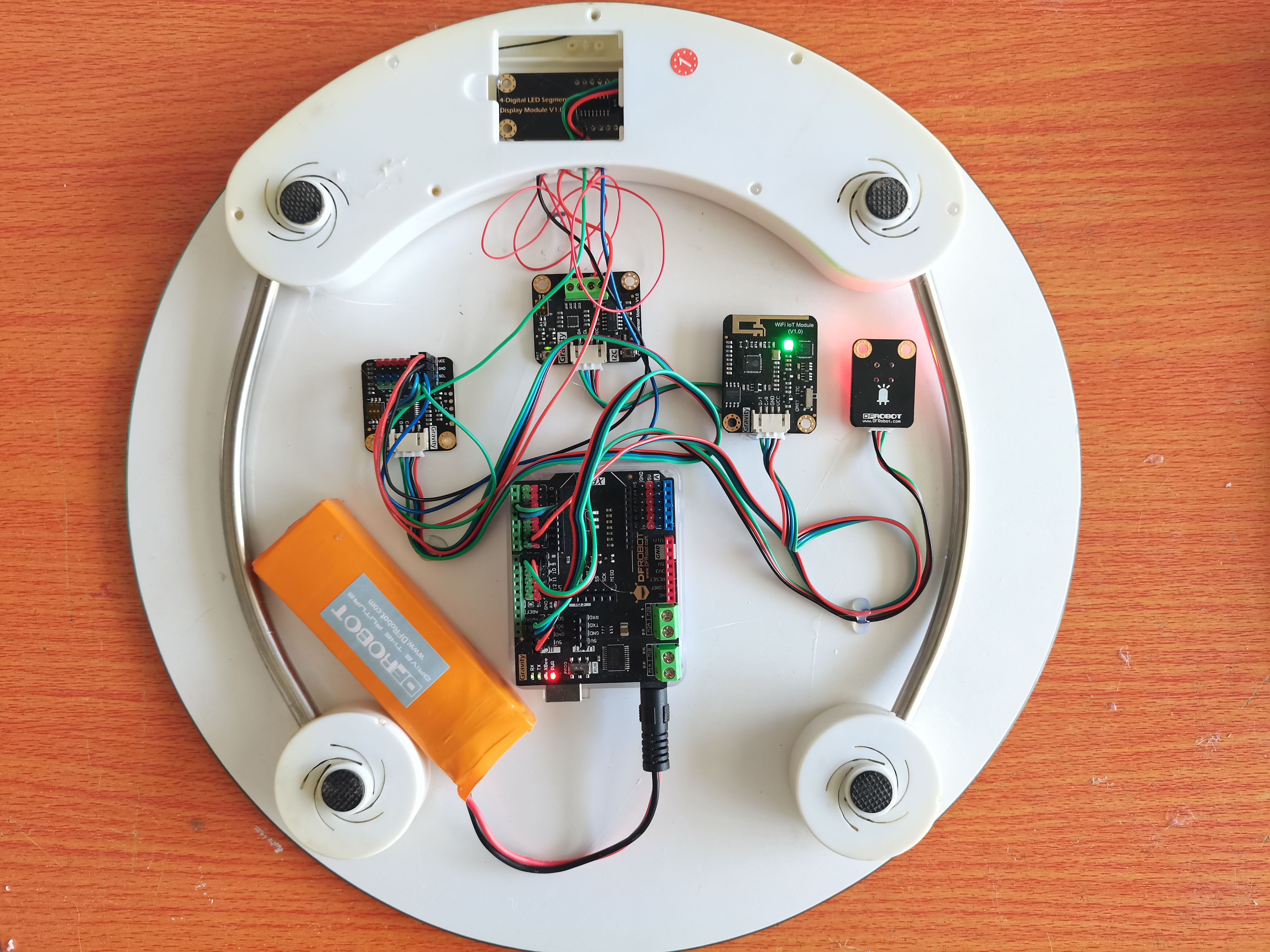

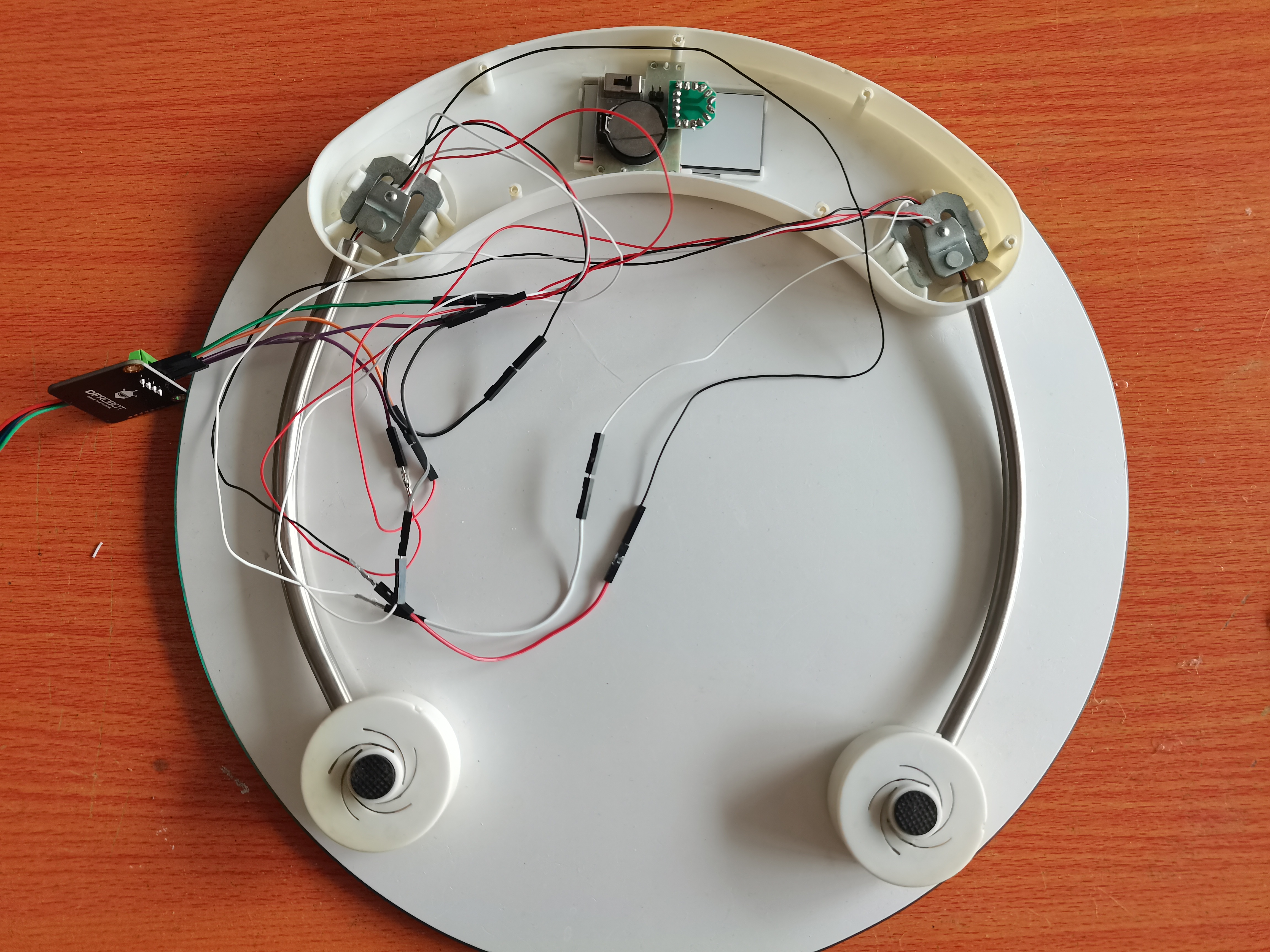

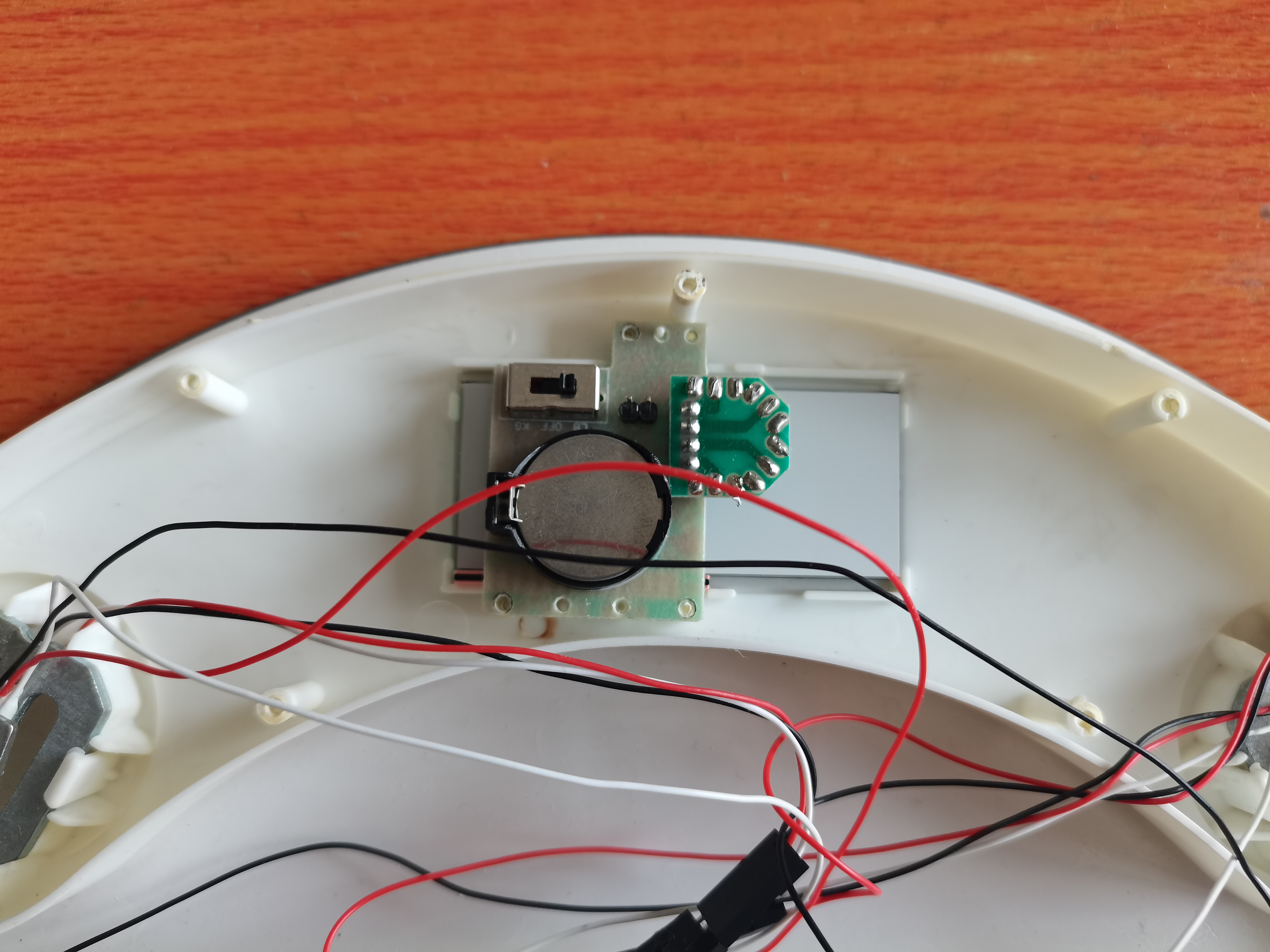

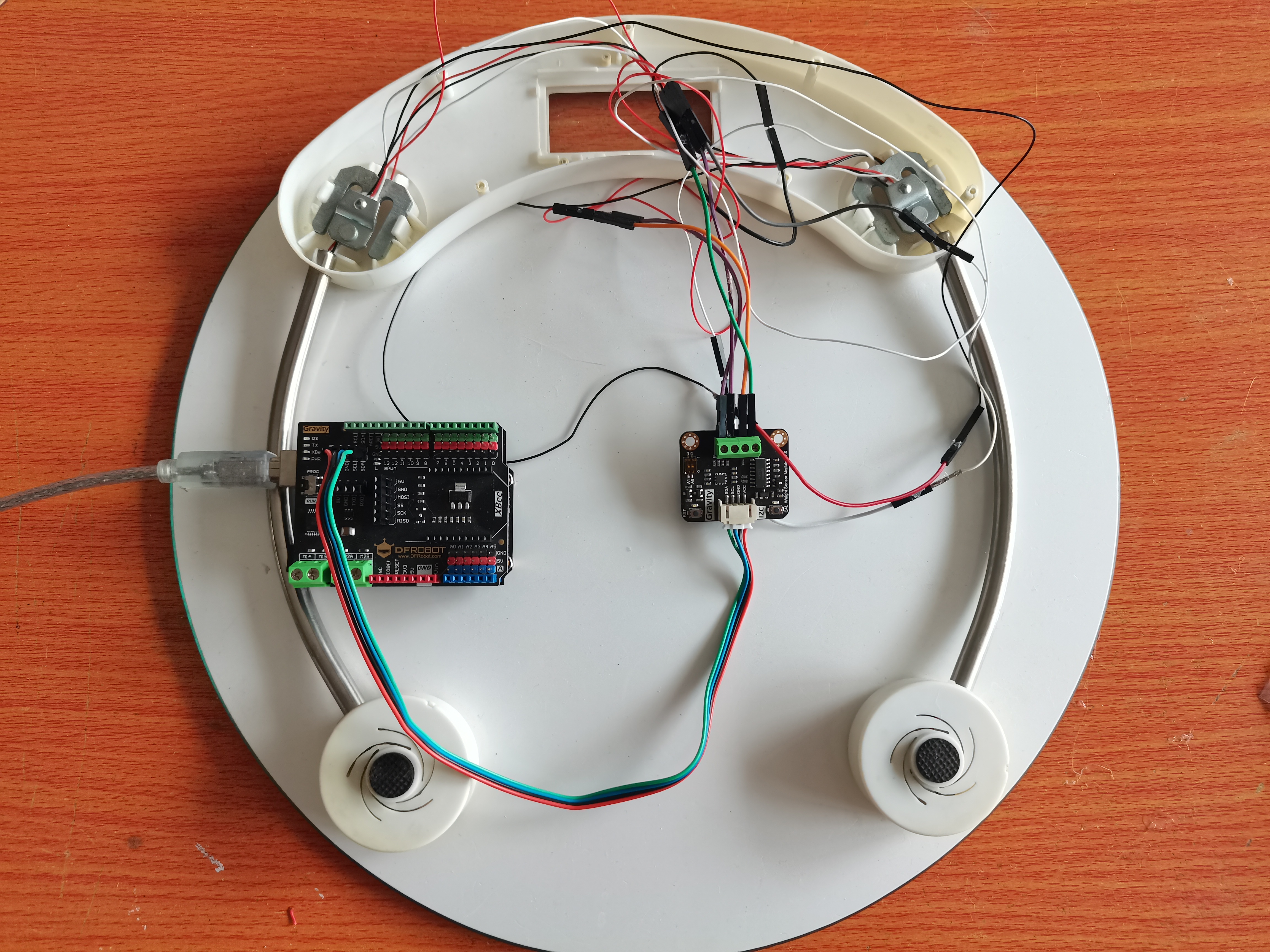

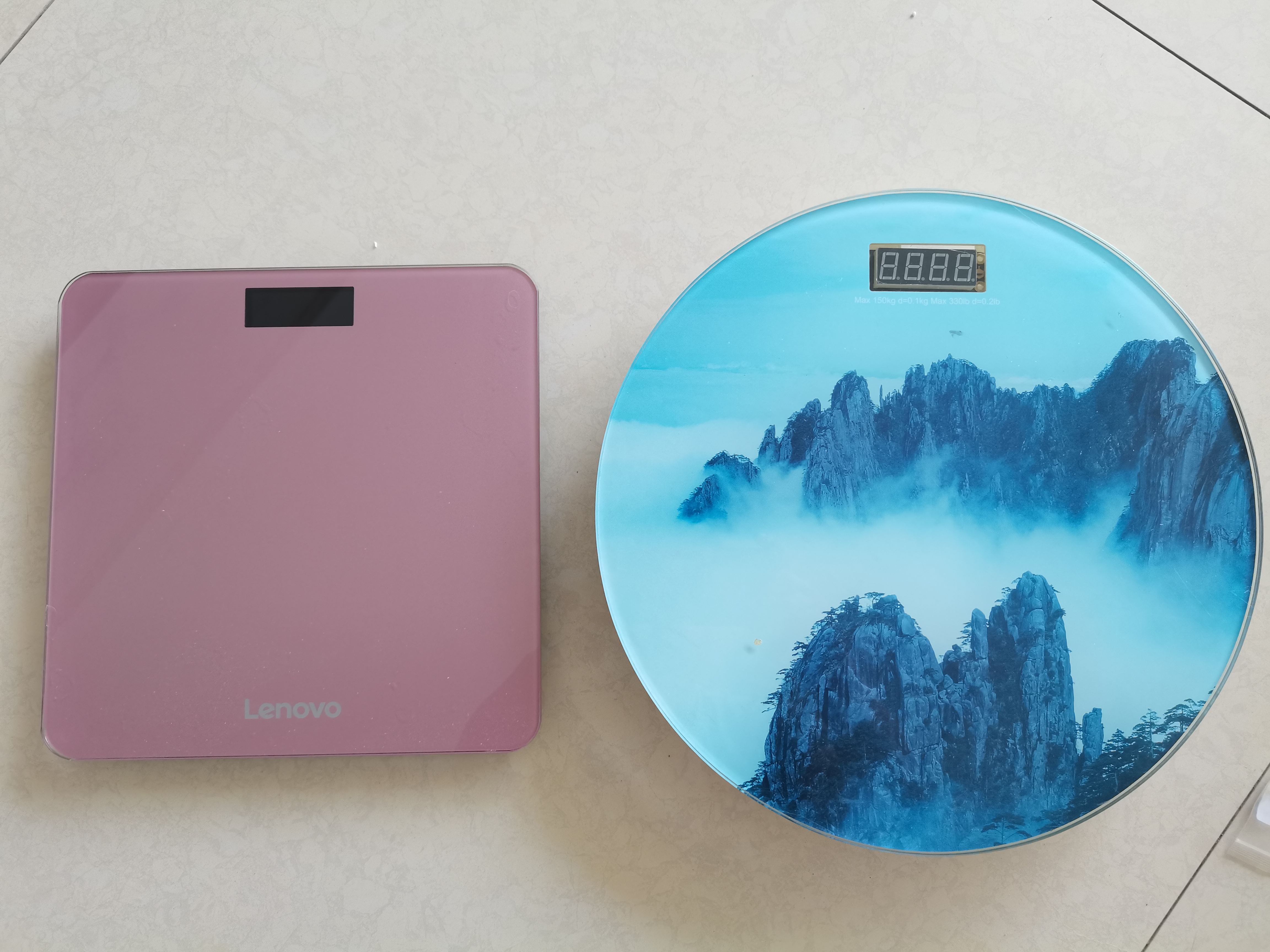

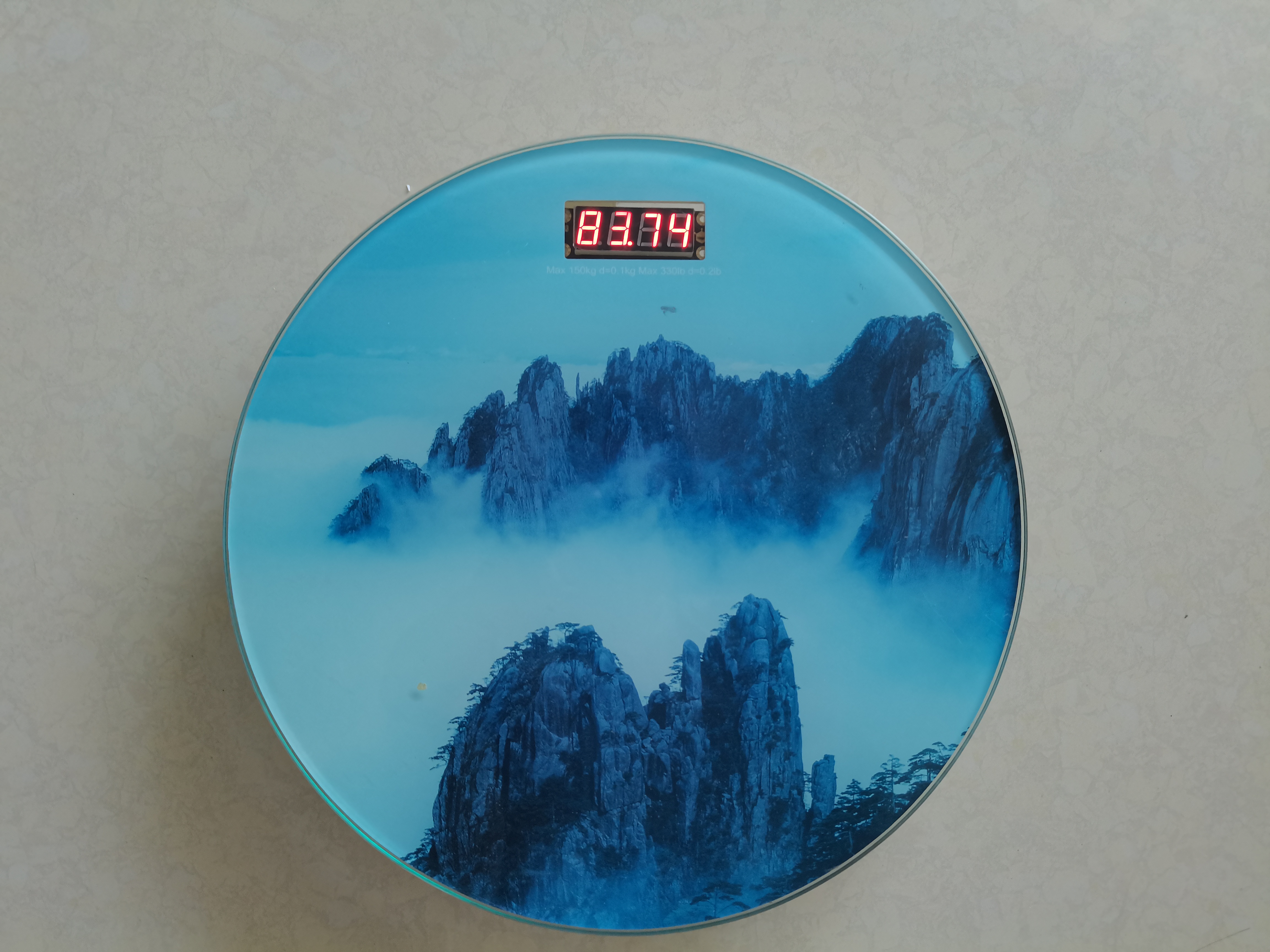

【项目背景】 最近家里的体重称坏了，我修过几次，主要是开关接触不良。体重称不显示了，媳妇一发话，我就装模作样的拆开体重称，弄弄这儿，弄弄那儿，趁媳妇不注意，我多按压几下开关，就好了。每每得到媳妇的口头夸奖，我心里得意的笑。昨天，我突然看见媳妇拿了一个快递回家，打开一看，是个新的体重称。唉！失算。我问媳妇，这个旧的不要了，媳妇不屑答道，不要了，给你“玩”吧。好嘞，就等您这句话呢。  【项目设计】  拆掉原有的电路板，使用DF的“I2C重量传感器套件-HX711信号转接模块”，与体重称四个重量传感器连接。主板使用Arduino UNO R3，通过四位数码显示模块显示实时体重，并将体重平均值发送给行空板，通过Mind+可视化面板，显示体重变化情况。 【改造过程】 1、拆卸原有电路板及电子屏     2、连接信息转换模块及Arduino主板  【硬件连接图】  LED灯用于显示体重称自动较准开始。 【Arduino编程】   因Mind+上传模式下的物联网扩展模块，上传行空板SIOT的数据不能保存下来（有待解决），所以需要行空板编程接收SIOT数据后，再发给SIOT。 【行空板编程】  接收数据后显示并转发。 【可视化面板】 Mind+可视化面板可显示历史体重数据。    【演示视频】 |
