FireBeetle 2 ESP32-S3自制GDI转接板用DFRobot_GDL库驱动普通3.2寸彩...
2023-09-074.3万
AI 快速预览详细
本文介绍了如何使用DFRobot_GDL库在FireBeetle 2 ESP32-S3开发板上驱动3.2寸TFT屏幕。通过自制GDI转接板，将2.54排针引出的普通3.2寸TFT屏幕与0.5mm间距的FPC接口连接，简化了硬件连接步骤。DFRobot_GDL库是一个全面的显示交互框架，支持多种显示IC和触摸IC，用户可以使用它来驱动各种显示器。通过这种方法，用户可以轻松实现彩色显示屏的驱动，并且能够快速部署解决方案。
|

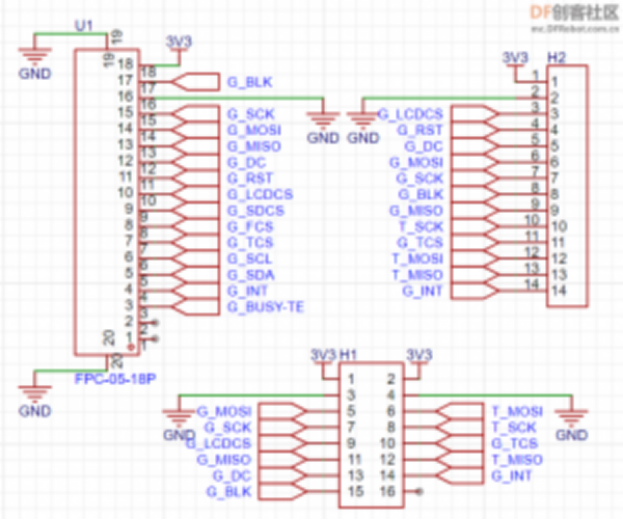

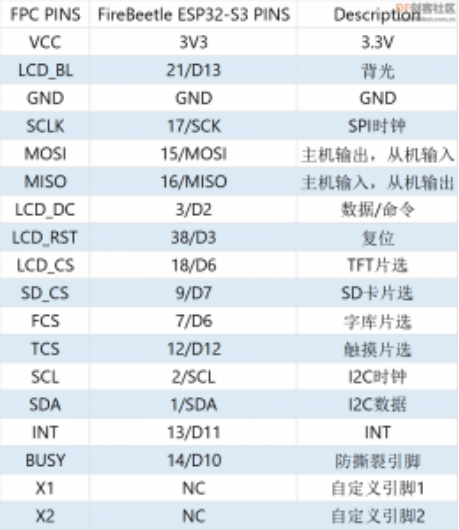

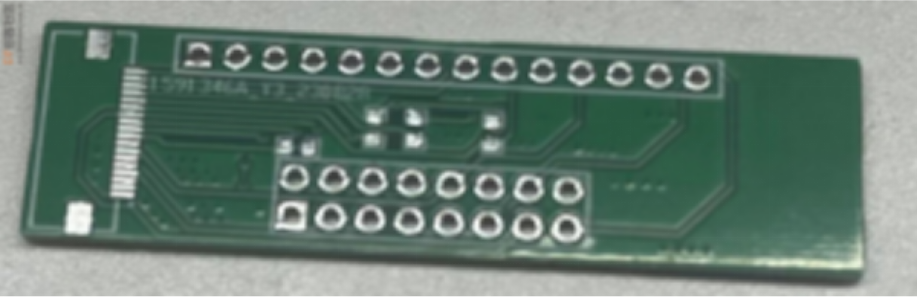

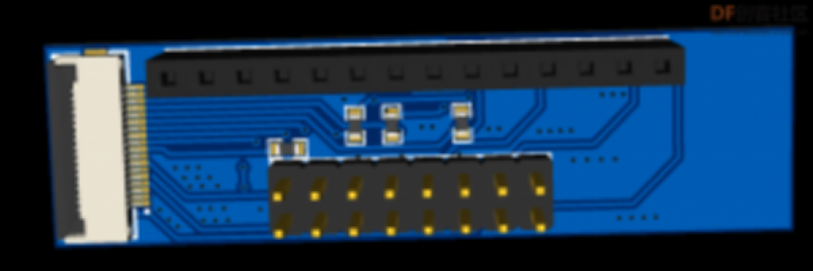

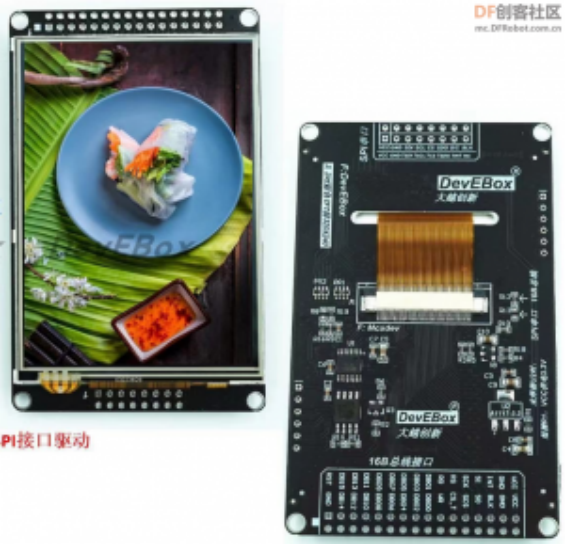

FireBeetle 2 ESP32-S3自制GDI转接板用DFRobot_GDL库驱动普通3.2寸彩色TFT屏幕（上） DFRobot_GDL库是DFRobot开发的一个全面的显示交互框架，支持多个MCU，支持显示、触摸和UI。它支持各种显示IC和触摸IC。用户可以使用GDL驱动各种显示器，如彩色屏幕、黑白屏幕、电子墨水屏幕等。 在FireBeetle 2 ESP32-S3开发板上预留了DFRbot专用GDI显示屏接口，使用0.5mm间距的FPC和GDI显示屏连接，可以使接线变得非常简单。   其具体接口定义如下：  根据其接口定义可以发现DFRbot专用GDI显示屏接口是把I2C引脚和SPI引脚及字库、触摸引脚均进行引出并按其定义顺序连接到FPC接口上的一个定制化接口，而市面上常见的显示屏接口都是用2.54排针引出的，所以想要使用GDI接口，只需要制作一个排针转接FPC接口的电路板即可。 这次我们使用的是一个3.2寸的TFT屏幕如下图：  根据屏幕的SPI引脚定义和GDI接口的定义，画出原理图如下图（图中预留了普通14针TFT屏幕接口）：  DFRobot_GDL-master.zipGerber_GDI转接_2023-09-06.zip |
