STEM教育 · 自制智能pH测量计项目

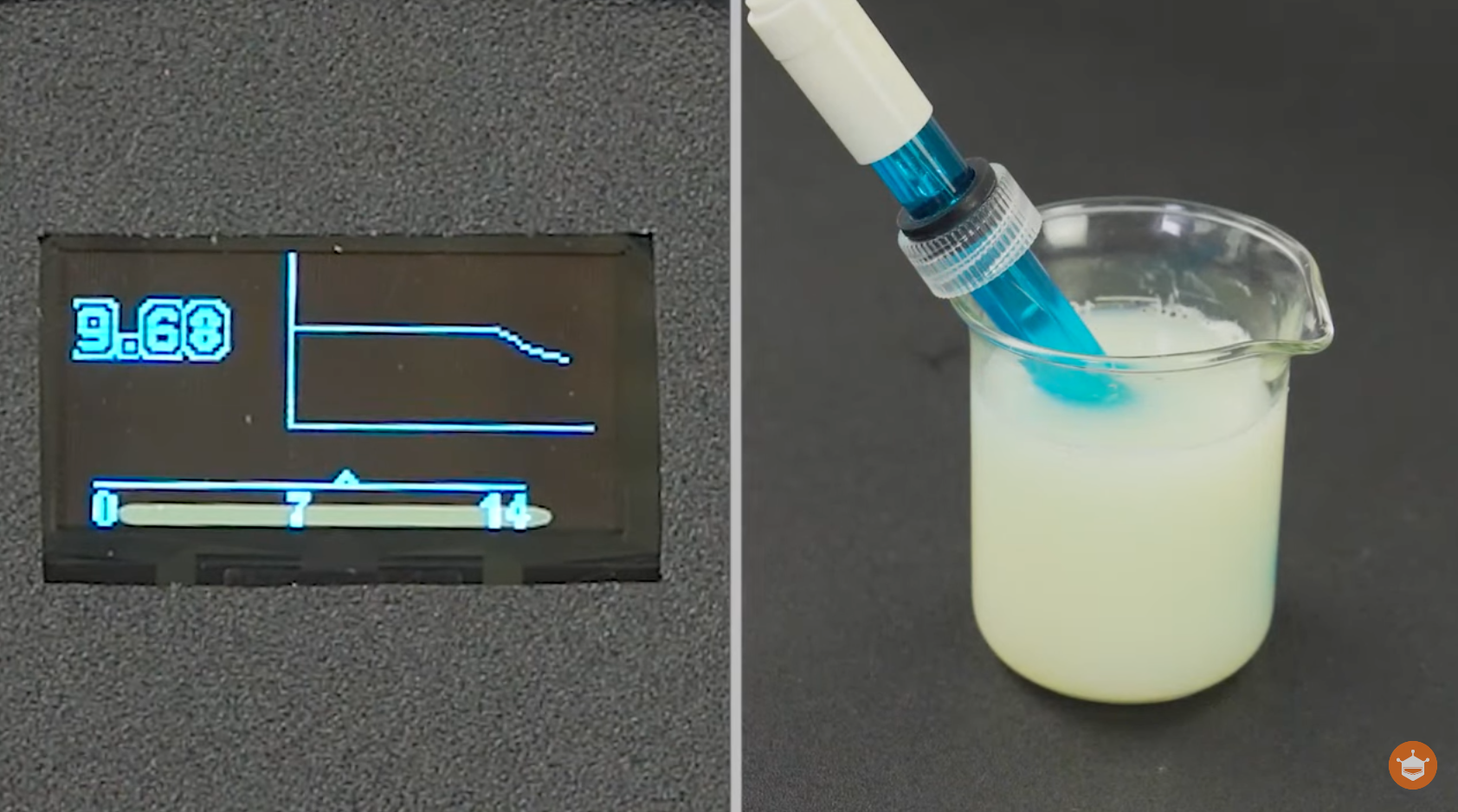

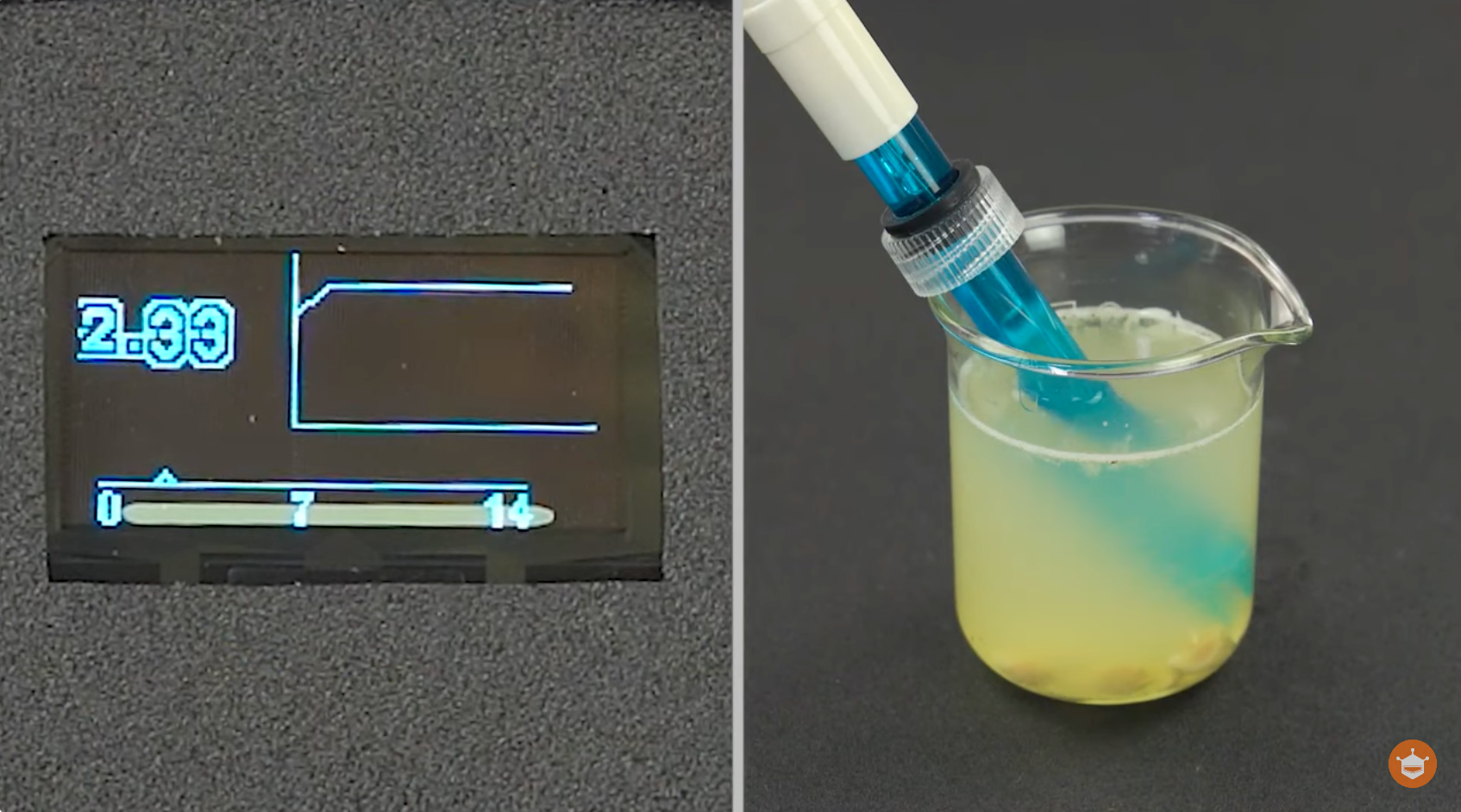

在日常的饮食、生活用水以及护肤品中，我们时常会关注液体的酸碱度。而如何深入了解这些液体的 pH 值呢？通过这个DIY pH计项目，我们将为您揭开科技在我们生活中的神秘面纱。让我们更加直观地了解所处环境的酸碱程度。探寻 pH 值的奥秘，让科技赋予我们更多力量和见识。

材料清单

DFRobot这些年来推出了一系列的pH传感器。我们可以看到这一系列的pH传感器中，有用于实验室检测的pH传感器，有用于工业使用的pH传感器，还有更小众的用于测量土壤与食物的pH值的锥形pH传感器。现有的V2.0版本pH传感器都能兼容3.3v和5v电压的使用，可以用于各种主控连接（Arduino，esp32，树莓派）。配备的信号转接板拥有BNC接口和Gravity接口，接插即用，无需焊接。原始信号经过硬件滤波，输出数据抖动小。

连接

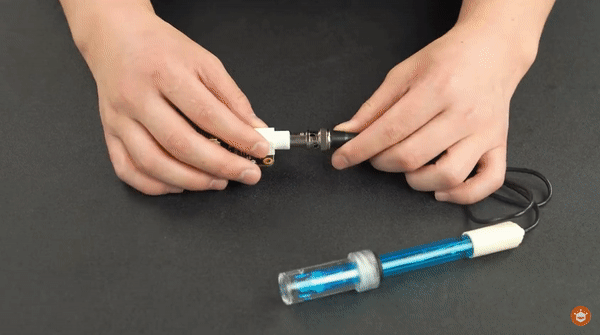

1. 连接好ph传感器

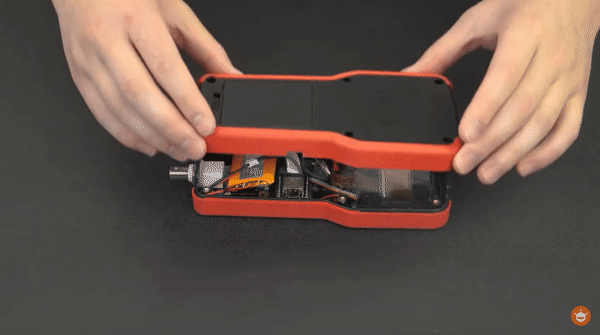

2. 连接好屏幕并套上外壳

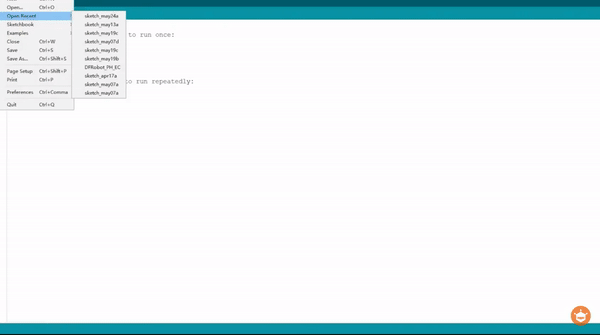

3. 上传代码

    /*
     * file DFRobot_PH.ino
     * @ https://github.com/DFRobot/DFRobot_PH
     *
     * This is the sample code for Gravity: Analog pH Sensor / Meter Kit V2, SKU:SEN0161-V2
     * In order to guarantee precision, a temperature sensor such as DS18B20 is needed, to execute automatic temperature compensation.

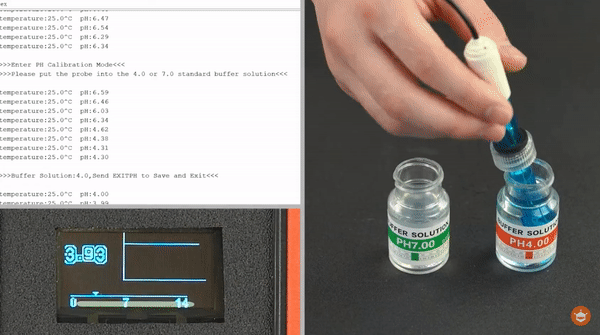

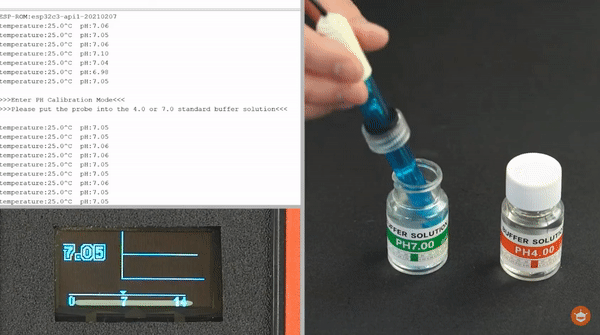

     * You can send commands in the serial monitor to execute the calibration.
     * Serial Commands:
     *   enterph -> enter the calibration mode
     *   calph   -> calibrate with the standard buffer solution, two buffer solutions(4.0 and 7.0) will be automaticlly recognized
     *   exitph  -> save the calibrated parameters and exit from calibration mode
     *
     * Copyright   [DFRobot](https://www.dfrobot.com), 2018
     * Copyright   GNU Lesser General Public License
     *
     * version  V1.0
     * date  2018-04
     */

    #include "DFRobot_PH.h"
    #include <EEPROM.h>

    #define PH_PIN A1
    float voltage,phValue,temperature = 25;
    DFRobot_PH ph;

    void setup()
    {
        Serial.begin(115200);
        ph.begin();
    }

    void loop()
    {
        static unsigned long timepoint = millis();
        if(millis()-timepoint>1000U){                  //time interval: 1s
            timepoint = millis();
            //temperature = readTemperature();         // read your temperature sensor to execute temperature compensation
            voltage = analogRead(PH_PIN)/1024.0*5000;  // read the voltage
            phValue = ph.readPH(voltage,temperature);  // convert voltage to pH with temperature compensation
            Serial.print("temperature:");
            Serial.print(temperature,1);
            Serial.print("^C  pH:");
            Serial.println(phValue,2);
        }
        ph.calibration(voltage,temperature);           // calibration process by Serail CMD
    }

    float readTemperature()
    {
      //add your code here to get the temperature from your temperature sensor
    }
复制代码
