QS30-1模块化辉光管
2023-12-158844
精华项目
AI 快速预览详细
QS30-1模块化辉光管是一种采用中国产辉光数码管的显示模块，具有插拔式无限级联设计。它支持5V直流供电，每个模块的工作电流为200mA(Max)，适用于Arduino控制板。该模块的特点包括顶级13脚陶瓷管座、板载RGB全彩LED和Neon Lamps。通过简单的通讯接口，用户可以轻松连接Arduino控制板，实现独特的显示效果。

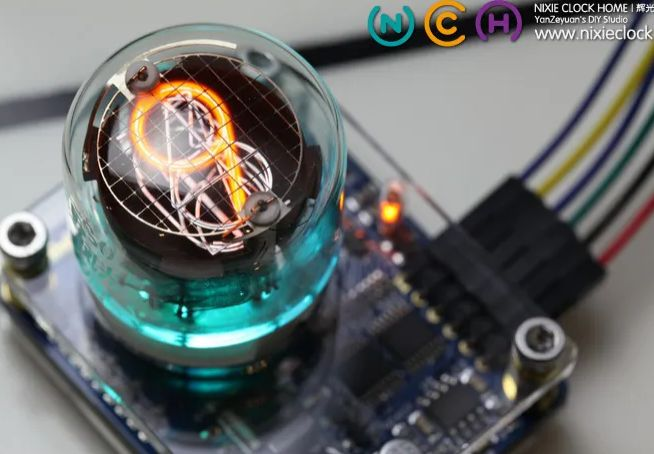

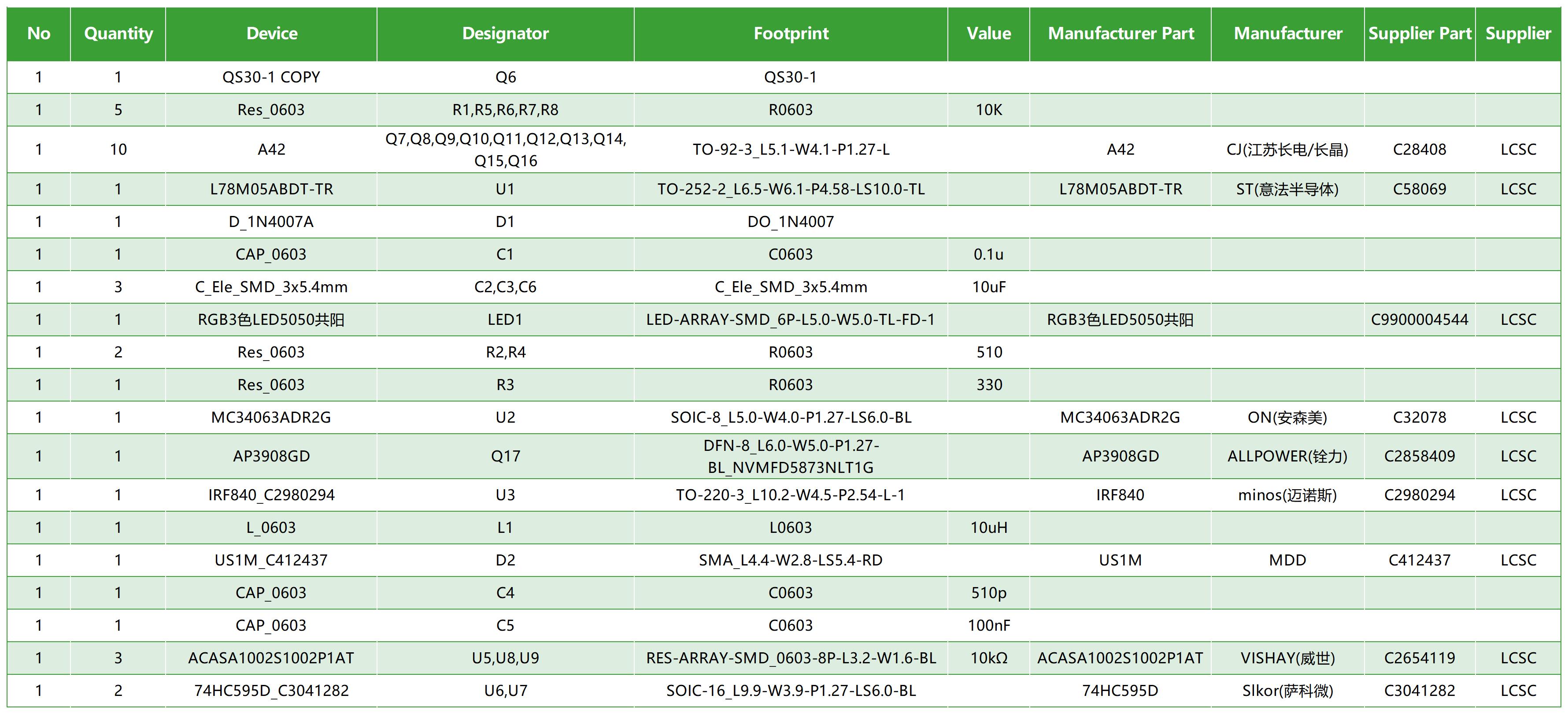

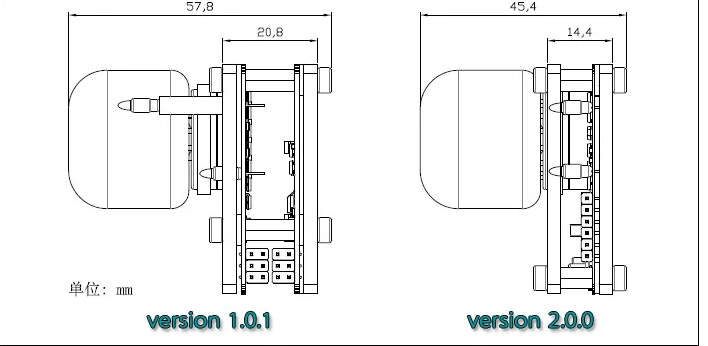

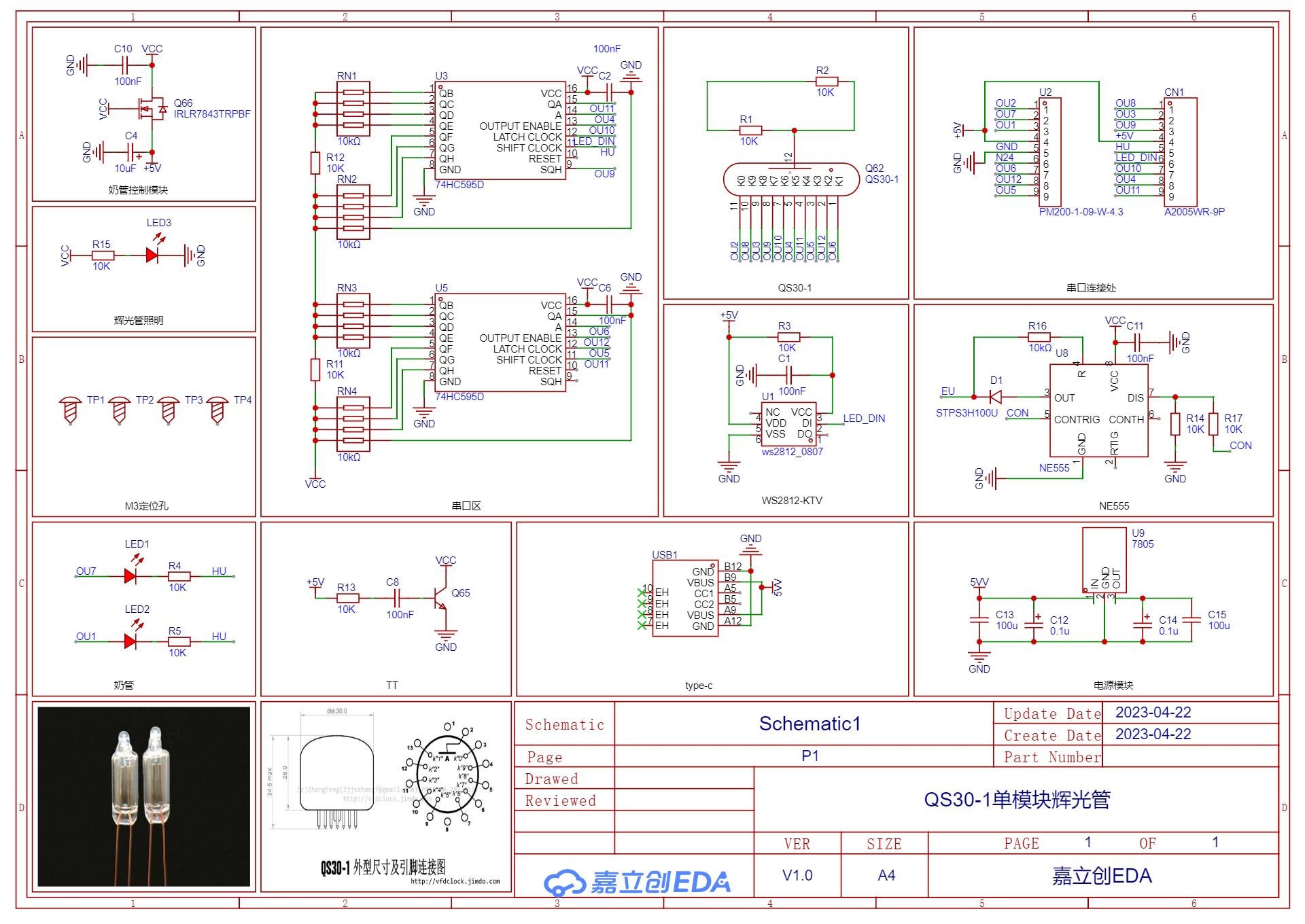

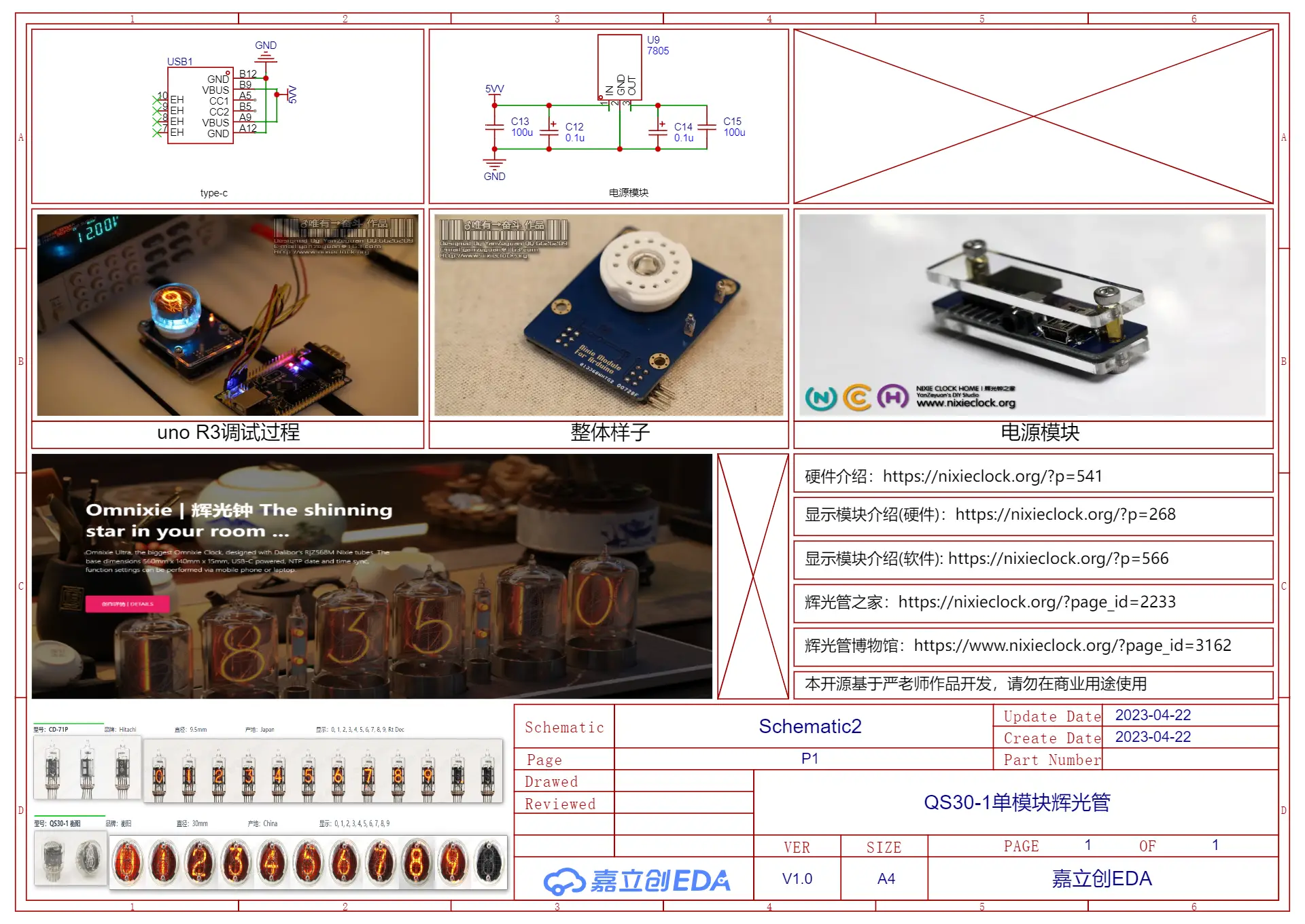

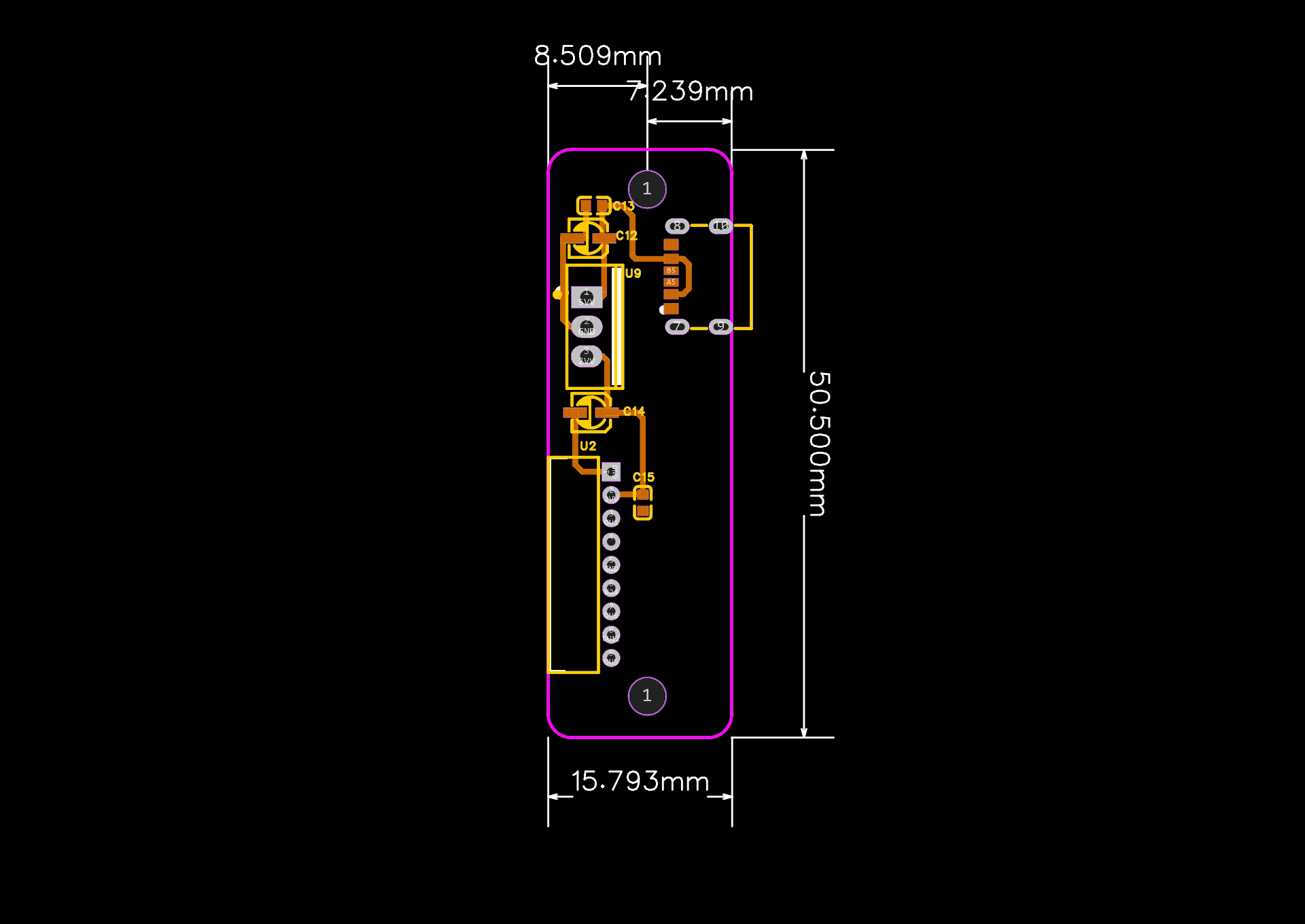

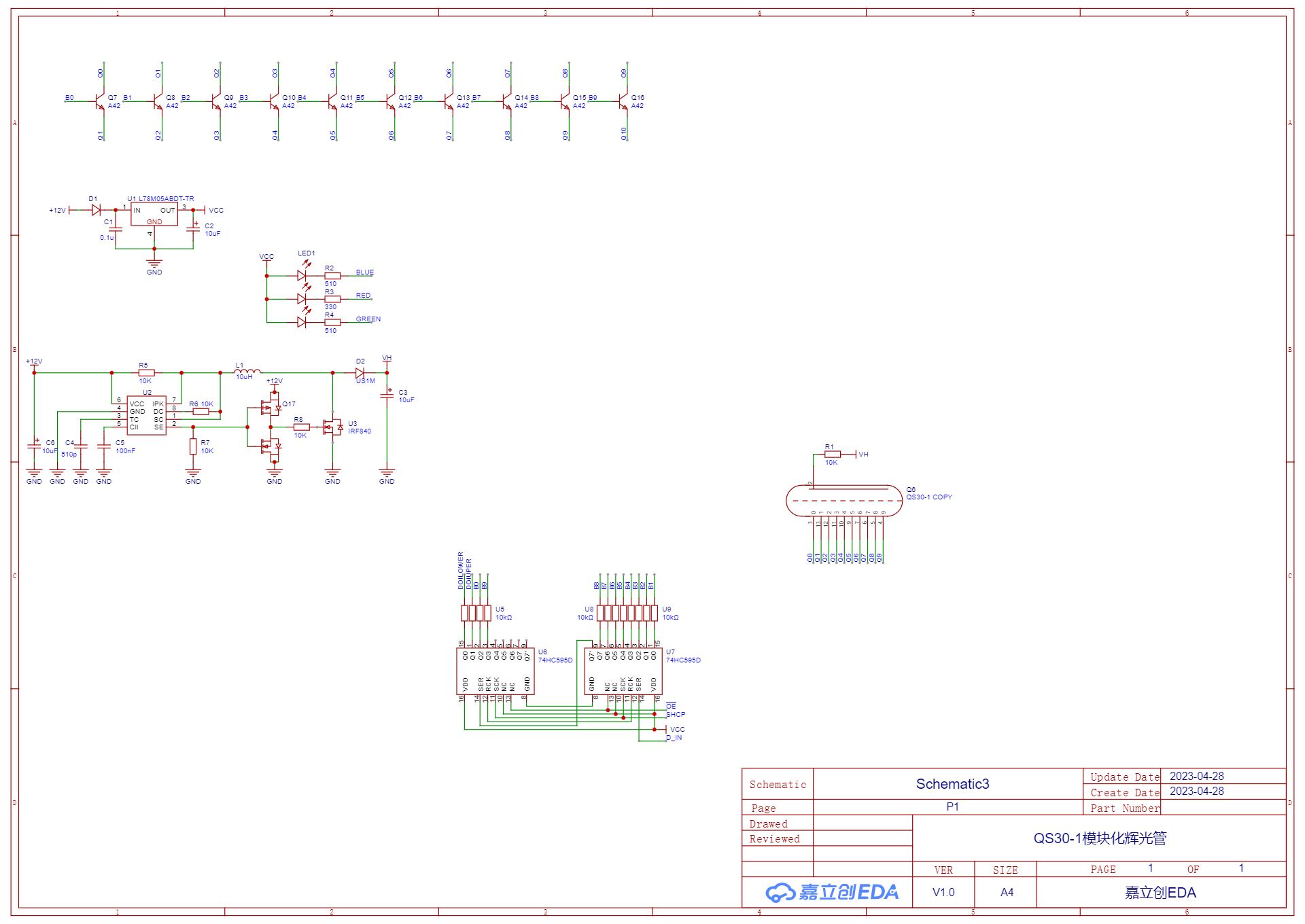

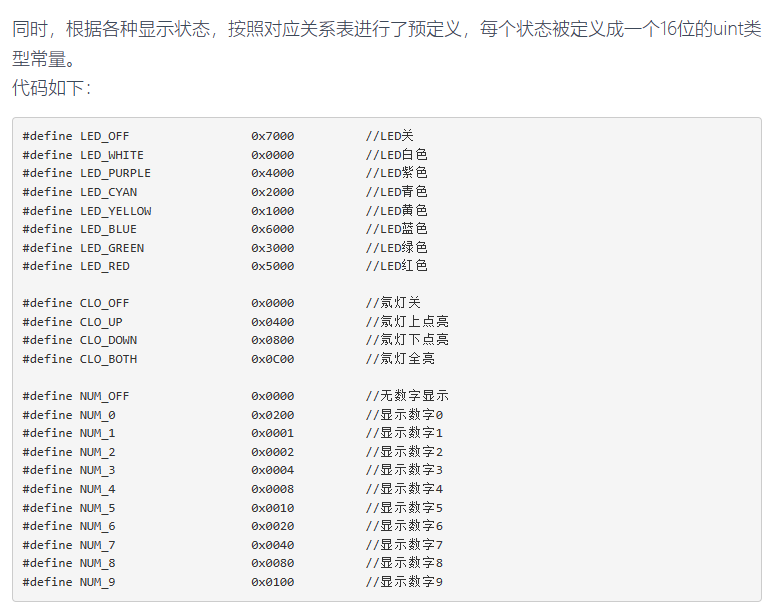

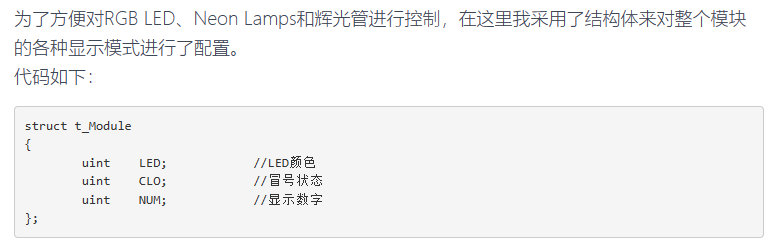

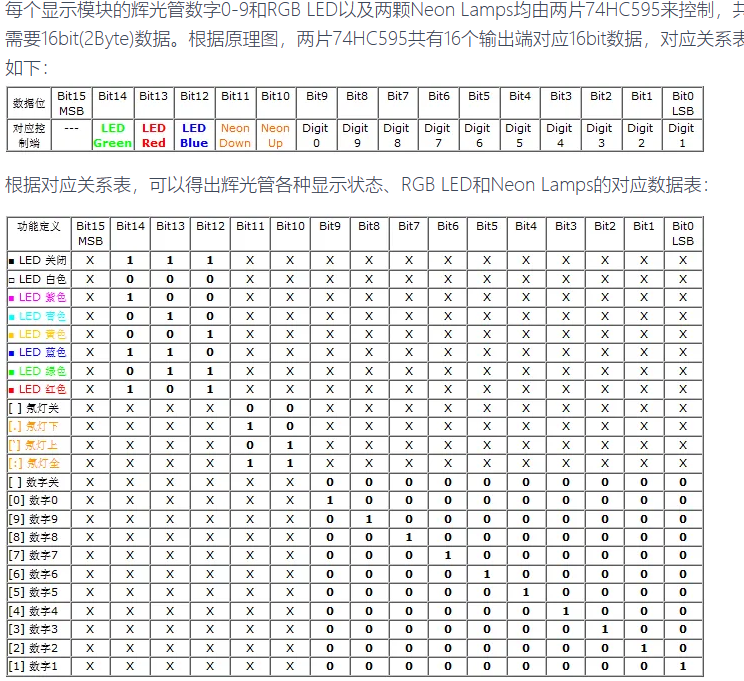

简介：辉光管|Nixie tube，令越来越多的爱好者着迷，我开发了QS30-1 Nixie Mod，因此结识了许多对开源硬件着迷的朋友，收到他们作品照片的同时，也分享和体验了那份成就感。 QS30-1 v2.0.0 辉光管显示模块特点: --采用中国产QS30-1辉光数码管作为显示器件 (管身直径30mm，高25mm，显示内容为数字0-9，显示颜色为橘红色)。 --采用顶级13脚陶瓷管座，非胶大管座可比，美观大方，插拔方便可靠。 --插拔式无限级联设计，无需复杂的接线方式。 --板载RGB全彩LED，每个模块可独立控制LED发光颜色。 --板载两个Neon Lamps，可独立控制每个气灯，实现冒号或者小数点应用。 --提供简单的通讯接口，仅需4个I0，可连接任意一款单片机系统或Arduino控制板。 --5V直流供电，每个模块的工作电流200mA(Max)。 --采用更小体积的高集成度逻辑器件,尽显艺术气息采用激光切割进口亚克力材料上下面板，搭配不锈钢内六角螺丝，保护人体不会接触到170V压。 --全部采用SMT Robot进行贴片焊接和加工，工艺精良。        设计图 电源模块：  显示模块：  显示模块升级版：  PCB  物料清单：  工程附件：  附件资料.rar作者：居居爱玩辉光管 原文：https://oshwhub.com/ly0630/qs30-1-dan-mo-kuai-hui-guang-guan |
