本教程介绍如何使用LilyGo T-Display S3 Pro和M12镜头接口自制一个无反相机。通过这个项目，你可以研究光学物理工作原理，特别是全手动对焦镜头。所需材料包括LilyGo T-Display S3 Pro、带M12安装和24p DVP接口的OV2640/OV3660/OV5640相机、M12变焦镜头等。组装过程中需要注意皮贴装饰、相机传感器角度和固定螺丝的选择。示例相机程序可以帮助你拍照并将照片存储到SD卡中。此外，该项目还具有无限的可能性，可以通过软件升级和模块扩展来增强功能，例如记录拍摄时间、回放功能、自动对焦辅助等。
 这周和大家分享一个教程，教大家自制一个无反相机。 用到的材料

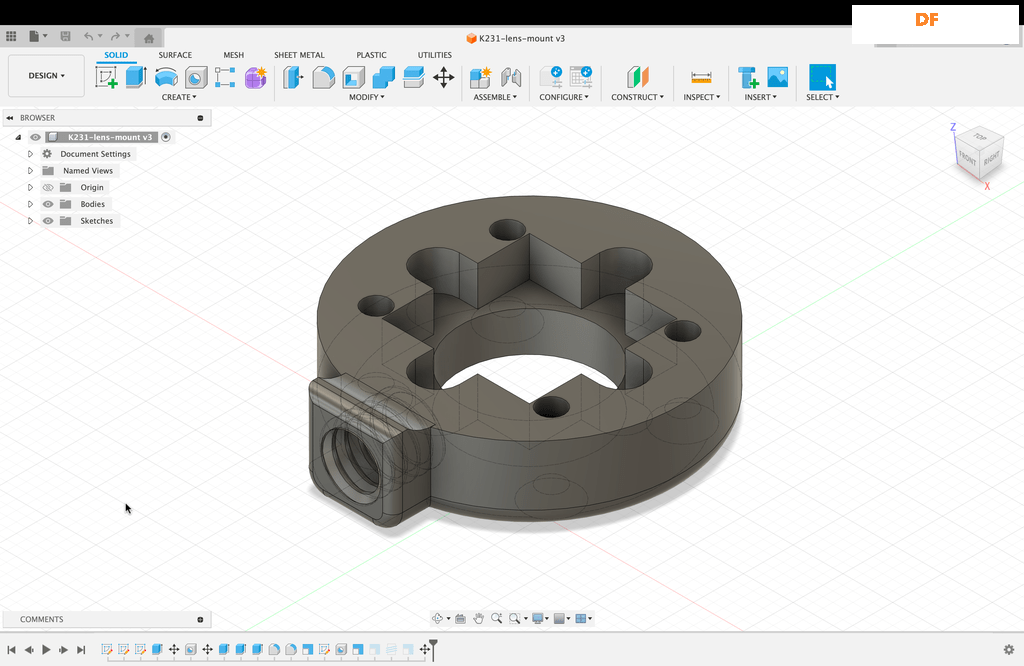

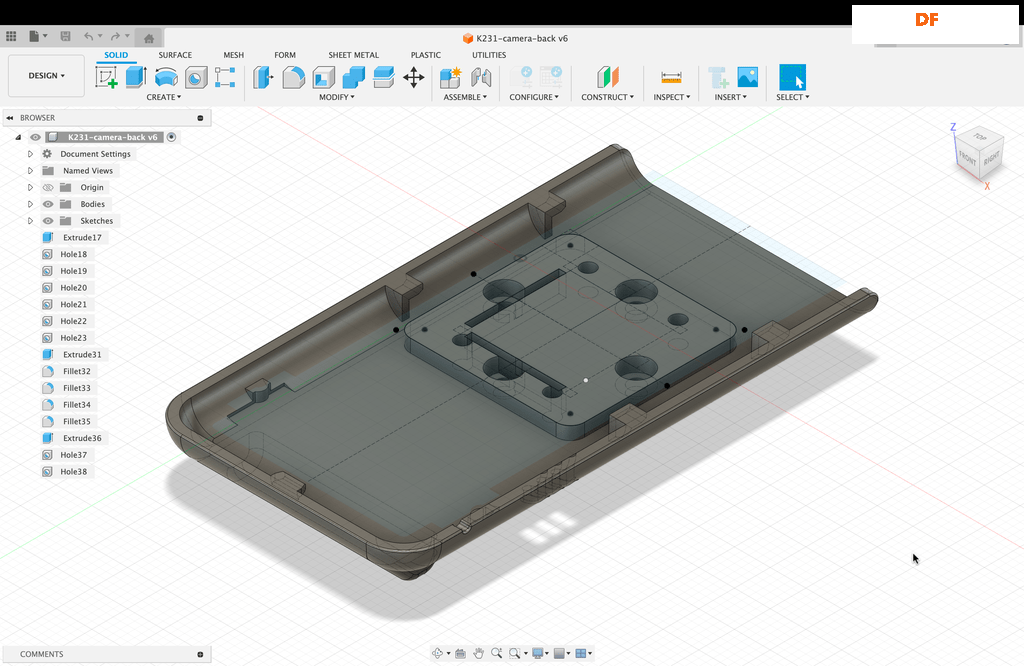

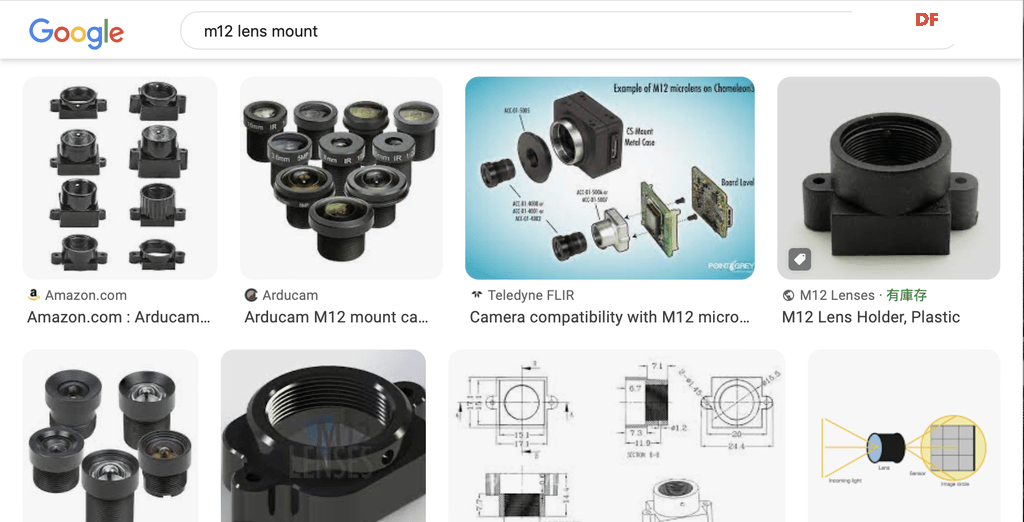

什么是无反相机？ 单反我们都听过，什么是无反？ 无反相机的全名是无反光镜可换镜头相机。 无反光镜相机是一种不使用传统单镜头反光（SLR）相机中的反光镜和光学取景器的相机。它通过电子取景器或直接在屏幕上显示图像来进行拍摄，这样可以使相机的体积更小，重量更轻。无反光镜相机通常使用更大的图像传感器，提供更高的图像质量和更好的低光性能。它们也能提供更快的连拍速度和自动对焦性能。无反光镜相机在专业摄影师和摄影爱好者中越来越受欢迎。  参考： https://en.wikipedia.org/wiki/Digital_single-lens_reflex_camera https://en.wikipedia.org/wiki/Mirrorless_camera 属于创客的无反相机 可换镜头相机是研究光学物理工作原理的好方法，尤其是使用全手动对焦镜头。 然而，无反相机的价格不适合作为学习材料。幸运的是，作为一个创客，我们可以为我们的研究制作一个！ M12镜头安装   M12镜头接口是市场上最小的可变焦镜头接口系统。与此同时，制造商常用的图像传感器（OV2640/OV3660/OV5640）在市场上也有M12接口版本。基于这个巧合，我选择了M12镜头接口作为这个无反相机项目的接口。 开发设备 由于我们选择了M12镜头安装，我们需要选择一个类似大小的开发设备作为相机机身。开发设备应该有内置的相机支持和一个彩色显示屏以实时取景。LilyGo T-Display S3 Pro可以做到这一点。 由于我们选择了M12镜头接口，我们需要选择一个与相机机身大小相似的开发设备。该开发设备应具备内置相机支持和用于实时预览的彩色显示屏。LilyGo T-Display S3 Pro能够满足这一要求。 3D打印   T-Display S3 Pro已经有一个非常好的机身外壳。但我们仍然需要一些修改才能安装M12镜头。 可以到thingiverse下载打印3D模型： https://www.thingiverse.com/thing:6464712 组装 按照视频步骤进行组装，并注意以下事项：
示例相机程序 请按照LilyGo Github页面安装所需的软件：https://github.com/Xinyuan-LilyGO/T-Display-S3-Pro 然后这里有一个测试用的示例相机程序：https://github.com/moononournation/T-Display-S3-Pro/tree/main/digital-camera 示例照片    以上是一些供参考的示例照片。 如果按下按钮（GPIO 12），示例程序将拍照。照片将存储到SD卡中的/DCIM/100ESPDC文件夹中。 更新升级 由于这款相机是为创客设计的，它将具有无限的可能性。每个人都可以修改自己的版本，而且所有版本可能都会开源，因此它可以快速演进。 其中一个需要大幅增强的是软件，比如：
由于创客可以插入更多模块来增强这款相机，所以它还可能可以：
由于它可以连接WiFi，它还可以：
如果你对AI感兴趣，它还可以：
有兴趣的小伙伴赶紧动手玩起来吧。 |
