🚀 开启物联网之旅：Beetle ESP32 C6点灯教程 🌟

开发平台：Arduino
开发板：Beetle ESP32 C6
功能：点灯LE0D灯

Beetle ESP32-C6是一款基于ESP32-C6芯片设计的迷你体积的Arduino低功耗物联网开发板，特点包括高性能RISC-V 32位处理器、支持多种通讯协议以及集成锂电池充电管理功能等。并引出了多个IO口，非常适合物联网项目的开发。

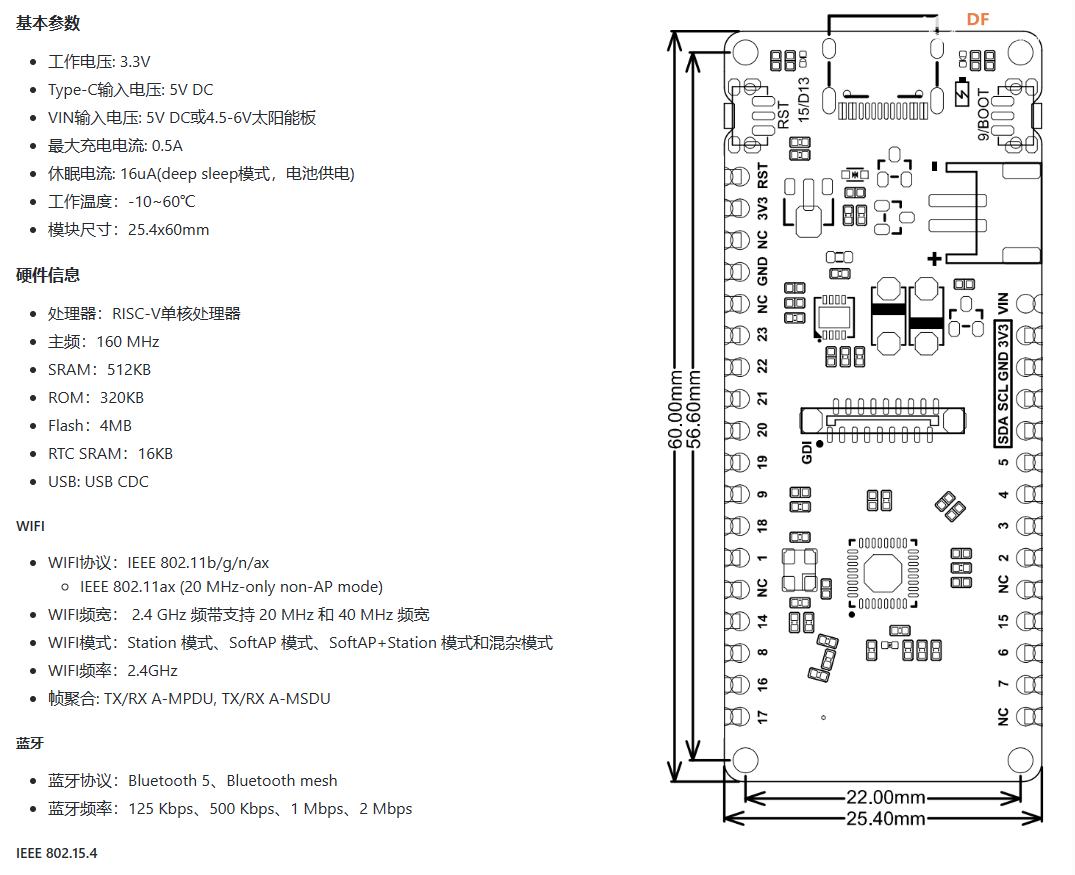

基本参数
- 工作电压: 3.3V
- Type-C输入电压: 5V DC
- VCC输入电压: 5V DC或4.5-6V太阳能板
- 最大充电电流: 0.5A
- 休眠电流: 16uA(deep sleep模式，电池供电)
- 工作温度：-10~60℃
- 模块尺寸：25.4x60mm
硬件信息
- 处理器：RISC-V单核处理器
- 主频：160 MHz
- SRAM：512KB
- ROM：320KB
- Flash：4MB
- RTC SRAM：16KB
- USB: USB CDC
WIFI
- WIFI协议：IEEE 802.11b/g/n/ax
  - IEEE 802.11ax (20 MHz-only non-AP mode)
- WIFI频宽： 2.4 GHz 频带支持 20 MHz 和 40 MHz 频宽
- WIFI模式：Station 模式、SoftAP 模式、SoftAP+Station 模式和混杂模式
- WIFI频率：2.4GHz
- 帧聚合: TX/RX A-MPDU, TX/RX A-MSDU
蓝牙
- 蓝牙协议：Bluetooth 5、Bluetooth mesh
- 蓝牙频率：125 Kbps、500 Kbps、1 Mbps、2 Mbps
IEEE 802.15.4
- 兼容 IEEE 802.15.4-2015 协议
- 频段：2.4GHz
- 数据速率：250Kbps
- 支持Thread 1.3、Zigbee 3.0
接口引脚
- 数字I/O x19
- LED PWM 控制器 6个通道
- SPI x1
- UART x3 (LP UART x1)
- I2C x2 (LP I2Cx1)
- I2S x1
- 红外收发器：发送通道 x5、接收通道 x5
- 1x 12 位 SAR ADC， 7个通道
- DMA 控制器，3个接收通道和3个发送通道

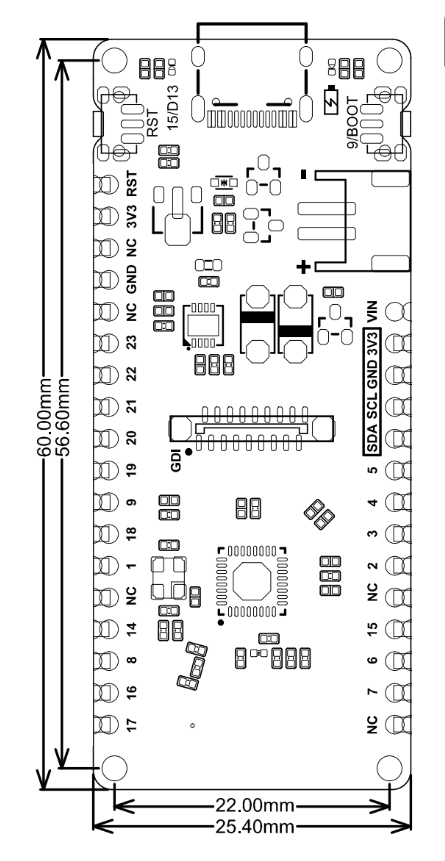

尺寸：

引脚示意：

Arduino环境配置添加URL板卡链接打开Arduino IDE，点击File->Preferences 。填入需要使用的版本链接，点击“OK”稳定版：https://espressif.github.io/arduino-esp32/package_esp32_index.json开发版：https://espressif.github.io/arduino-esp32/package_esp32_dev_index.json管理库中下载搜索ESP32，点击安装或更新（建议安装最新版本）
烧录步骤：
按住BOOT，点击RST，然后松开BOOT按键，再上传烧录。
原理图：
Beetle ESP32 C6 初步探入，点灯图3

代码：

int led = 15;
void setup() {
  pinMode(led,OUTPUT);
}

void loop() {
  digitalWrite(led,HIGH);
  delay(1000);
  digitalWrite(led,LOW);
  delay(1000);
}
复制代码

点亮照片：
