儿童玩具对讲机 · AW30N芯片方案

一、儿童对讲机简介

儿童对讲机一种专为孩子们设计的通讯设备，可以让父母与孩子之间进行双向通讯，增强亲子关系，增强孩子的可玩性。儿童对讲机近几年发展的比较快，相比之前的方案，在设计、生产、成本都优化了很多，AW30N就是一个专用于儿童对讲机的BLE蓝牙芯片。QQ:298391364

二、AW30N芯片介绍

AW30是一款支持半双工对讲机BLE蓝牙芯片，通讯距离不加PA的情况下可以做到100米，加PA可以做到600米，支持亚音发声。芯片主要资源如下

● AW30N是一个BLE语音芯片

● 支持单模 5.4 版本的蓝牙 BLE

● 支持完整 GATT 服务功能和简易 GATT 服务功能

● 支持系统 FLASH、资源 FLASH、SDMMC、U 盘等设备的解码播放和编码录音，最多支持，同时三路解码

● 支持 a/b/e、ump3、f1a/f1b/f1c/f1x、midi、标准 mp3、wav、opus 的七种解码播放

● 支持标准 mp2、a、ump2、opus 的四种编码录音

● 支持变速变调、echo、变音、啸叫抑制、PCM_EQ 等音效

● 支持传统玩具应用功能，包含解码 USB 从机、Linein、扩音、录音、等应用

● AUDIO_DAC 支持单声道单端输出，支持 8K~96k 等 12 种采样率；

● AUDIO_APA（Class-D 直驱喇叭）支持单声道差分输出，支持 32K~48k 等 3 种采样率；

● AUDIO_ADC 支持单声道单端/差分输入，支持 8K~48k 等 9 种采样率；

三、AW30N产品应用

在蓝牙遥控玩具领域，AW30N可以实现远程控制和语音交互功能，为用户带来更加智能和便捷的操控体验。在语音识别产品领域，该芯片的高性能保证了准确的语音识别和处理能力，使得语音助手、智能家居等产品能够更加智能地响应用户的需求。

■ 儿童玩具对讲机

■ 语音摇控器

■ BLE Dongle 主机应用

■ 蓝牙遥控玩具

■ 带屏蓝牙产品

■ 蓝牙闹钟。

四、AW30N芯片特点

1、外围简单，芯片外接就两个105电容、一个2.7PF天线电容、一个24MHZ晶振

2、性价比高，对标同行儿童玩具对讲机芯片

3、工作电流相比同行要低很多

4、支持半双工对讲

5、支持亚音发声

6、支持芯片直驱喇叭(输出参数：空载_2.3Vrms,THD_72dB,支持16位精度)

7、支持DAC单声道输出(外接功放IC)

五、AW30N芯片应用原理图

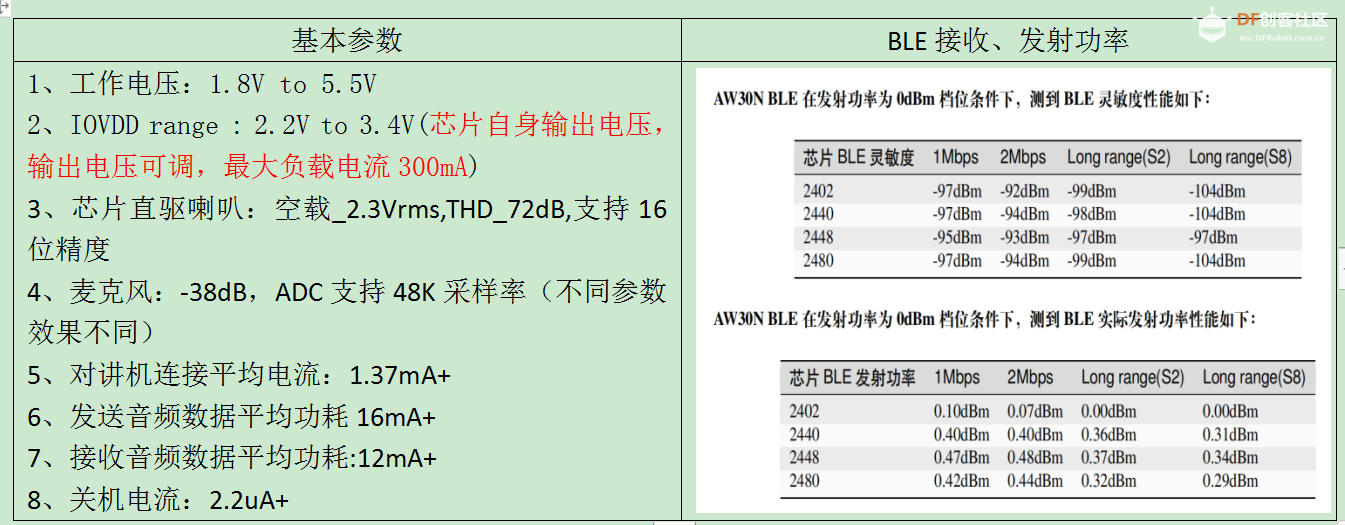

六、AW30N芯片参数

七、总结

AW30N芯片，是一个延续性很强的芯片，后续写可支持的功能会越越多。比如：MEASH组网、一机多连、LE AUDIO音频、支持全双工对讲


儿童对讲机玩具AW30N方案
