FireBeetle ESP32-C6 可以太阳能充电的开发板
2024-04-224040
AI 快速预览详细
FireBeetle ESP32-C6 是一款支持太阳能充电的低功耗开发板，适用于物联网设备和户外项目。它集成了 CN3165 太阳能管理芯片，可以通过 TYPE-C、5VDC 和太阳能为 1S 锂电池充电。输入电压范围为 4.4~6V，限制充电电压为 4.2V，推荐输入太阳能板电压为 4.5~6V。开发板支持标称 3.7V 的单串锂电池，并通过 PH2.0 接口连接。在测试中，使用 1.8W 和 0.6W 太阳能板进行充电，室内窗边条件下测得充电电流分别为 0.02A 和 0.06A。此外，还可以通过 TYPE-C 提供 5V 供电，充电电流接近 500mA。
|

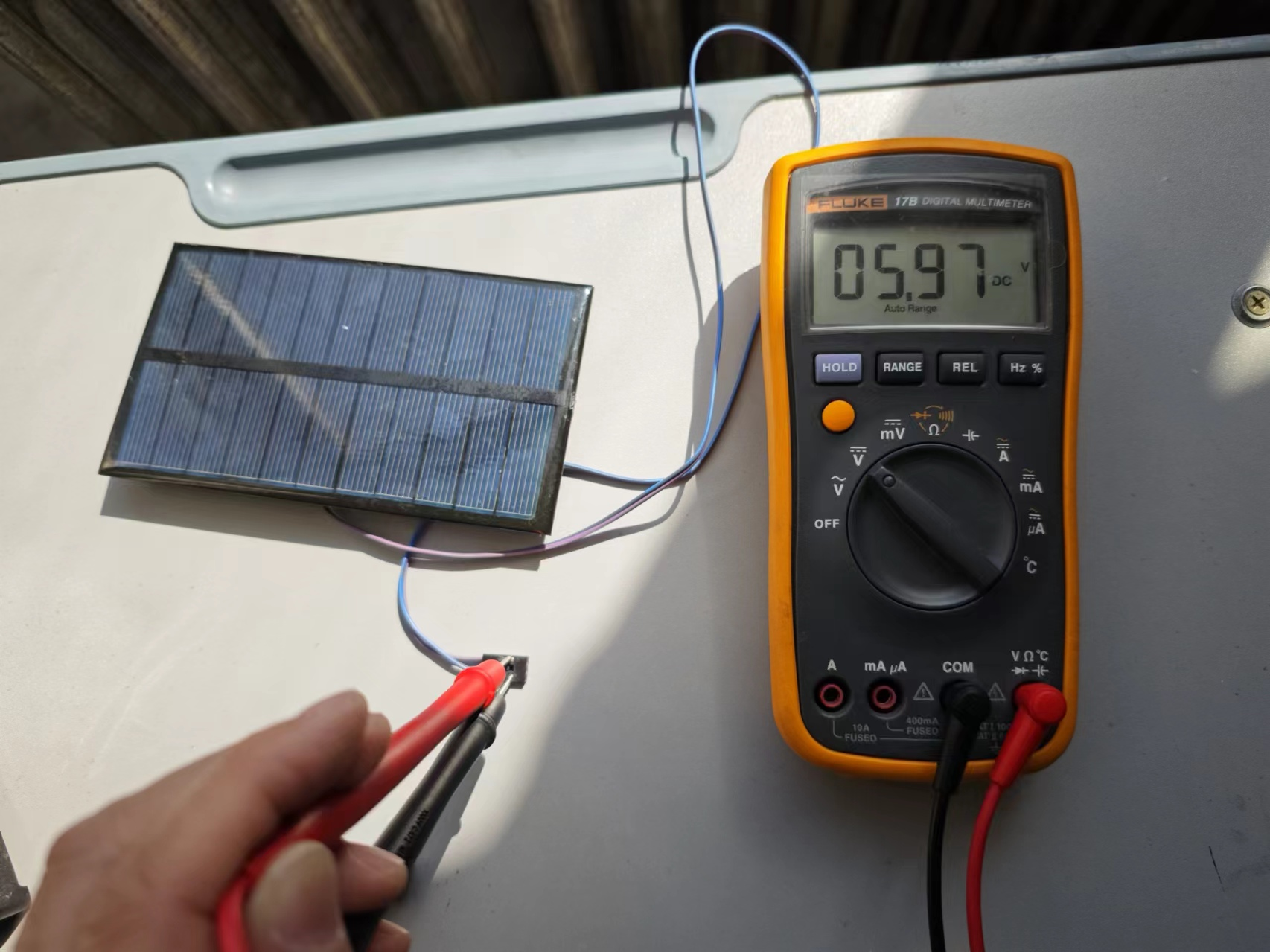

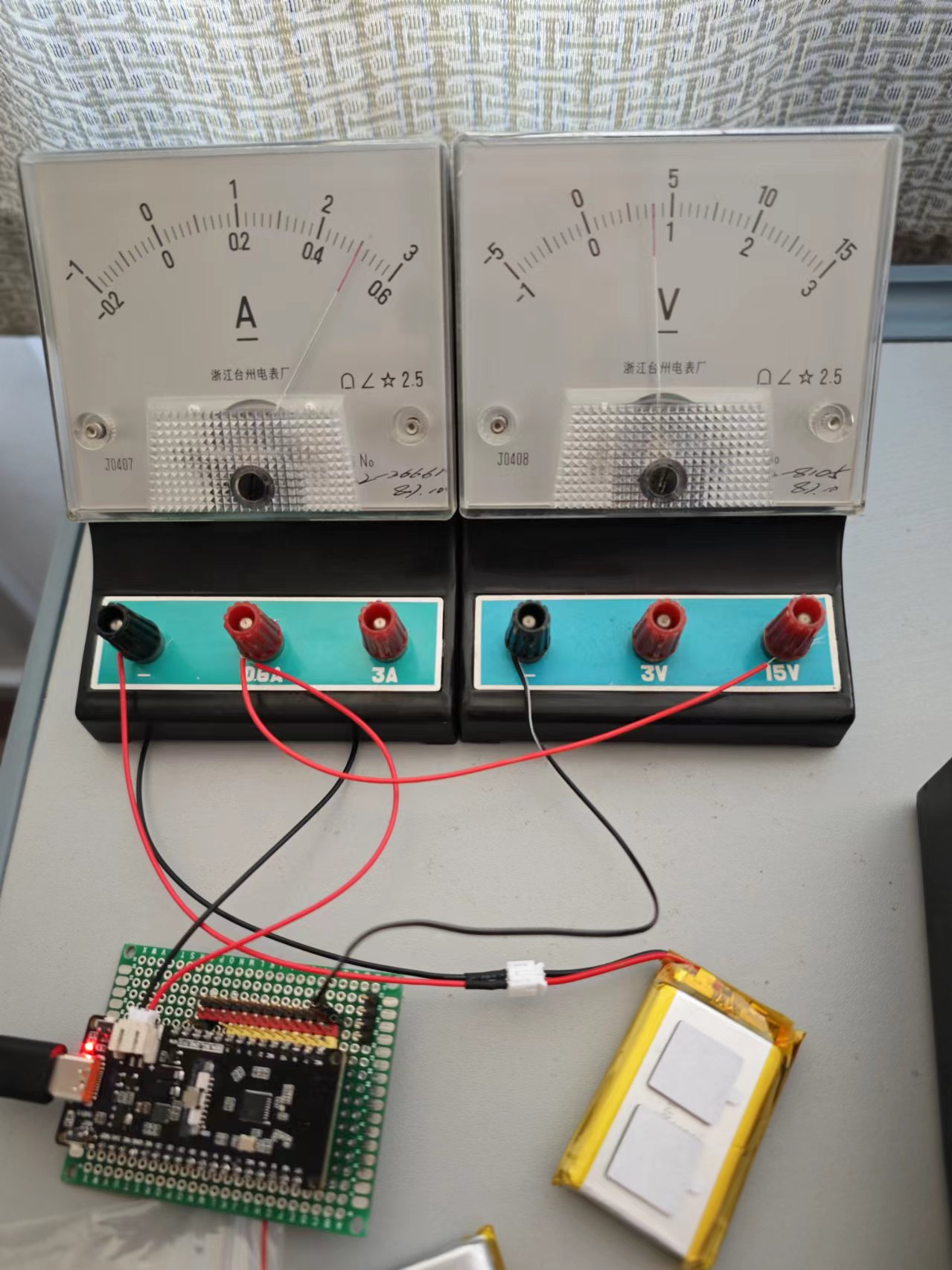

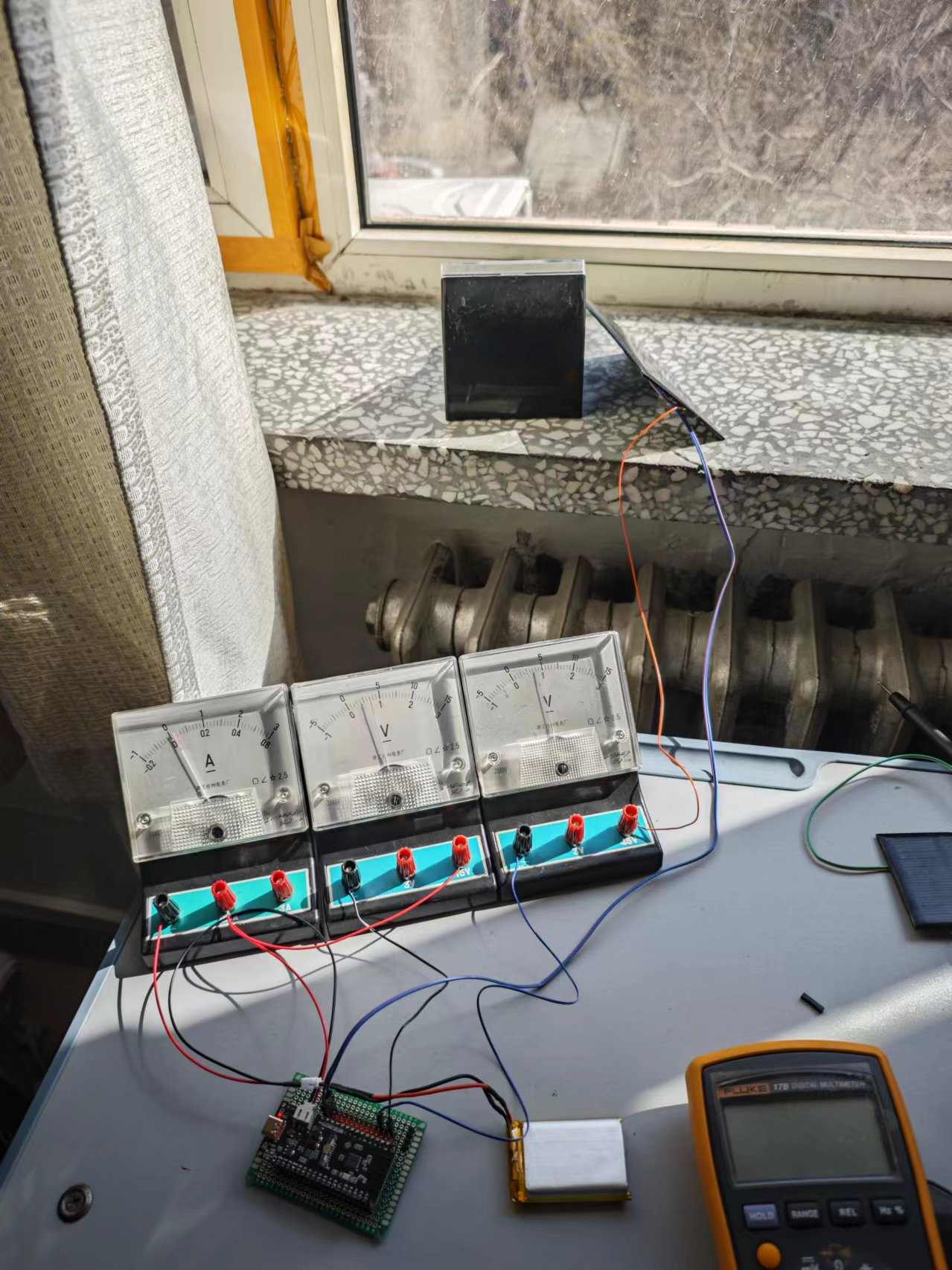

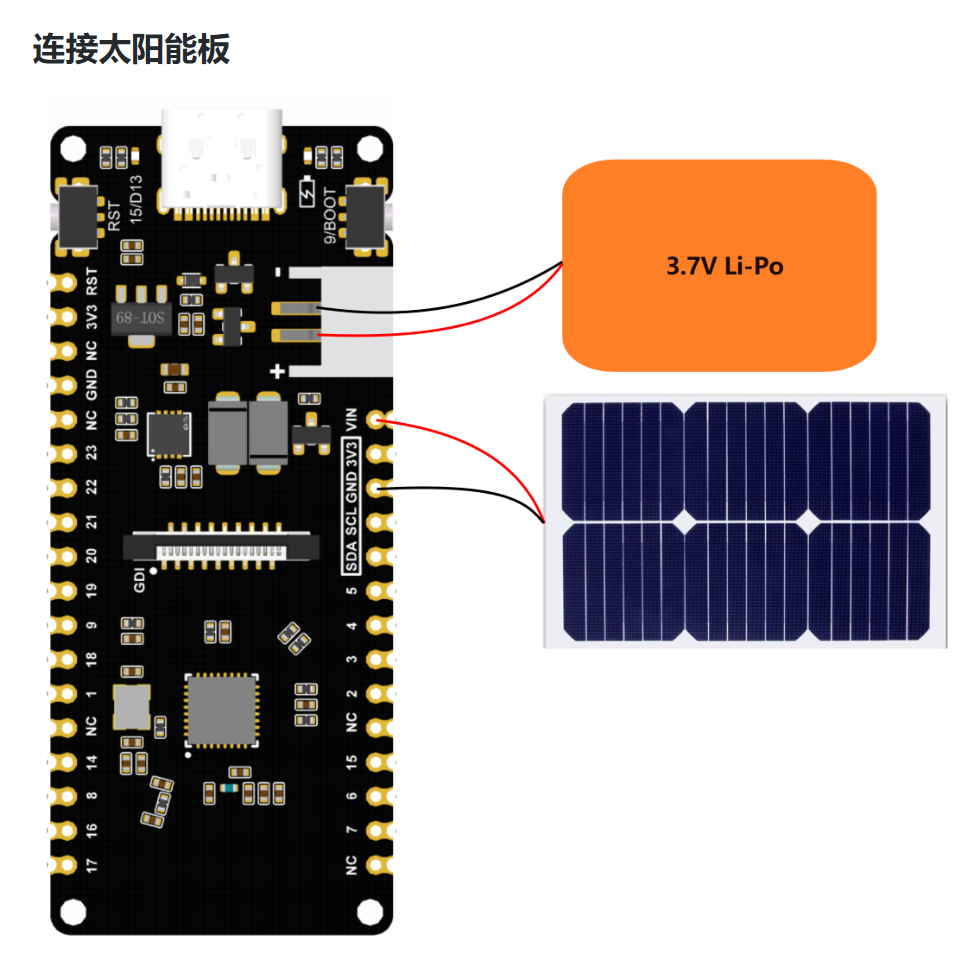

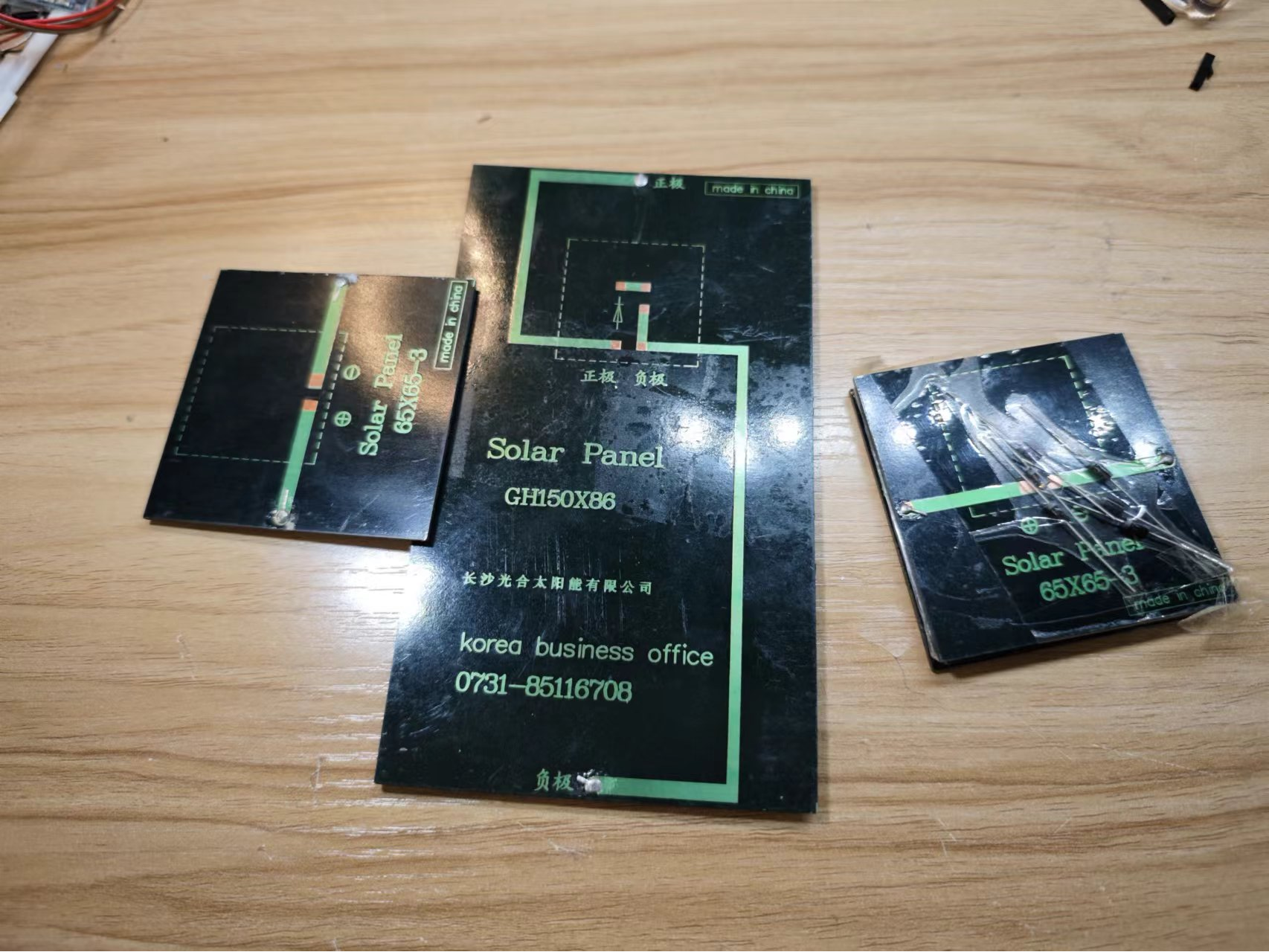

DFRobot 发布了FireBeetle 2 ESP32-C6开发板。为了配合芯片低功耗特性，集成了锂电池充电管理，可以通过TYPE-C，5VDC，太阳能为1S锂电池充电。这样可以实现无电源线场景下的工作模式，能够适配更多应用场景。   太阳能管理芯片CN3165  太阳能管理芯片输入电压4.4~6V，限制充电电压4.2V DFRobot推荐输入太阳能板电压为4.5~6V  电压能板连接在VIN和GND上，电池通过PH2.0接口连接开发板，支持标称3.7V单串锂电池。  翻箱倒柜找出几块太阳能板，大一点的标称1.8W，小一点的标称0.6W。  开路电压6V，在开发板要求范围内。  接上电压表电流表，开始充电测试  连接1.8W太阳能板，室内窗边，北方春季14点，测得太阳能板电压4.5V，电池电压3.5V，电池充电电流0.02A，实测充电功率小于0.1W。太阳能板功率还是太小了。连续充一个小时，800mah电池电压从3.525V提高到3.536V，聊胜于无吧。 一大两小太阳能板并联在一起，再测  充电电流提高到0.06A  这么慢确实让人捉急。太阳能板供电应用是开发板应该在适合的低功耗模式。当然我们也可以使用TYPE-C提供的5V供电给电池充电。这是电流接近500mA，完全够用了。  以上测试为了直观采用了学生用指针电压表电流表，年代久远，精度有限，数据仅供参考。 |
