为人体工学还是拗优雅造型？尝鲜斜45°角的行空板拓展板

项目中，项目小组用信息科技实验板+行空板的组合实现了育婴室的恒温控制和物联网监控。行空板那么强大，能不能只用一块主控解决问题？拥有今天的主角——行空板双路电机I/O扩展板，就可以做到单板支撑整个育婴室项目了。

•   扩展板概览


扩展板由DF新版塑封袋包装，内袋也增加了明晰的产品标识。

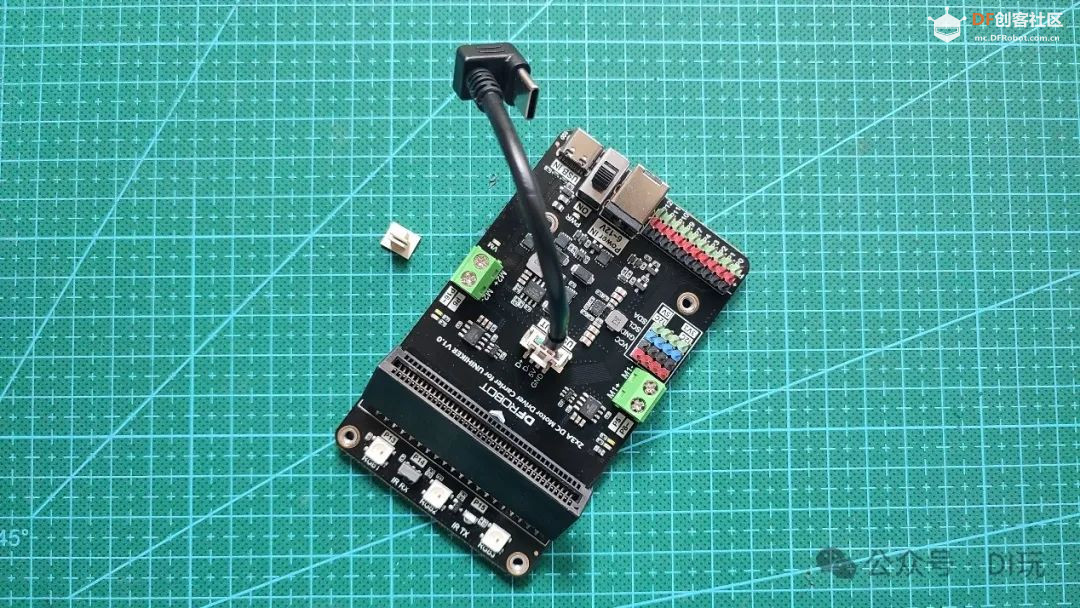

随扩展板配送了U型TypeC转HY2.0-4P线和一个DC2.1转接线端子。

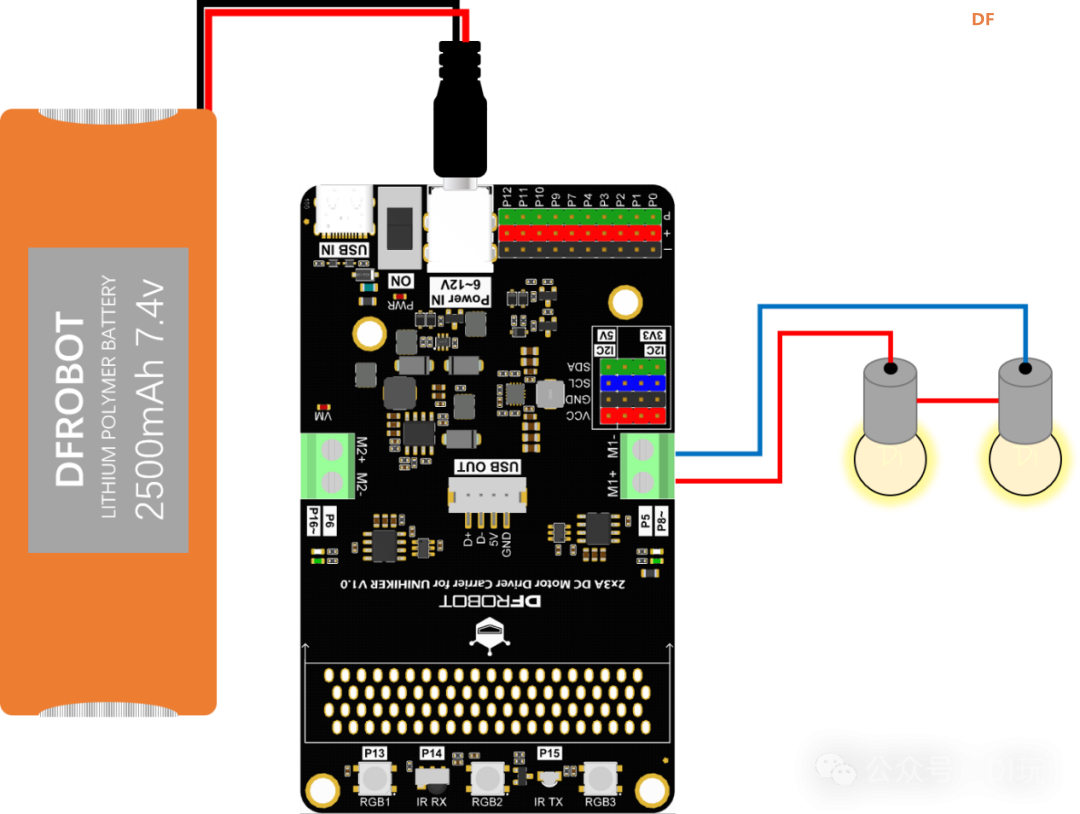

功能示意图

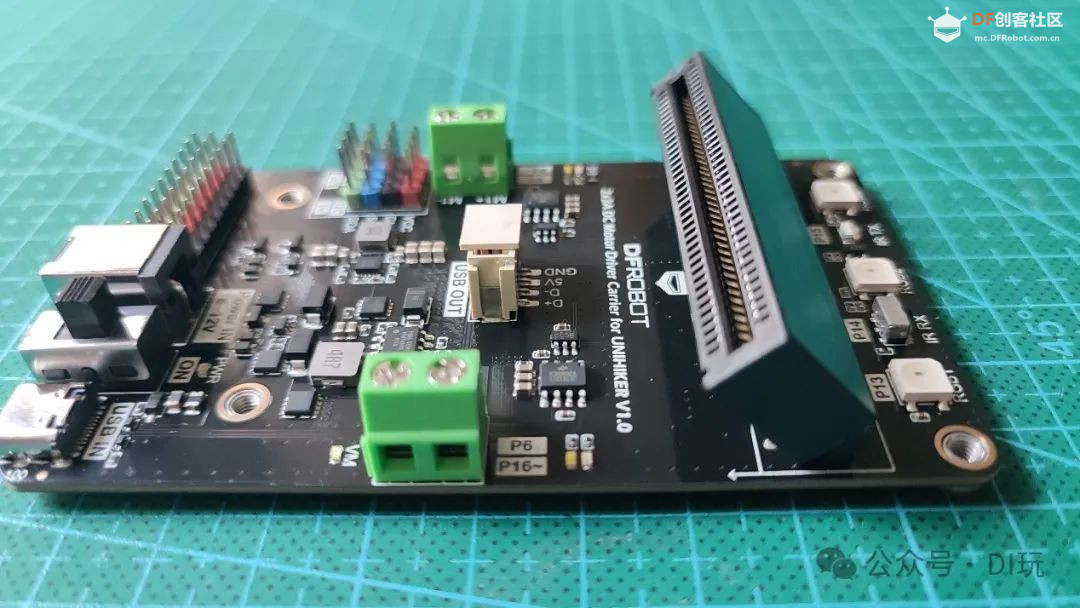

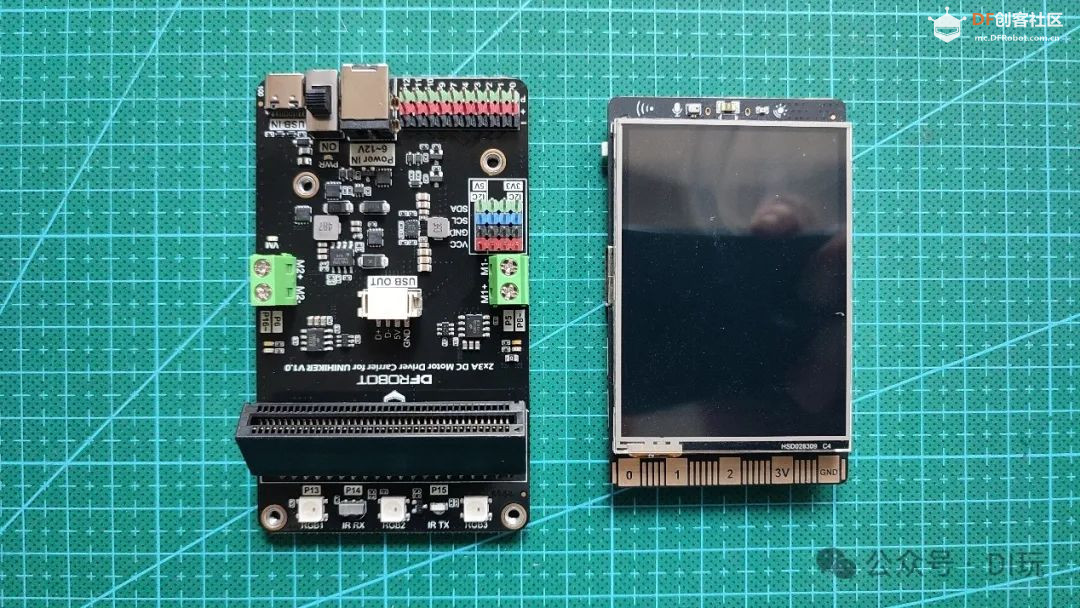

板上最显眼的当属这个斜45°安装的行空板插槽。

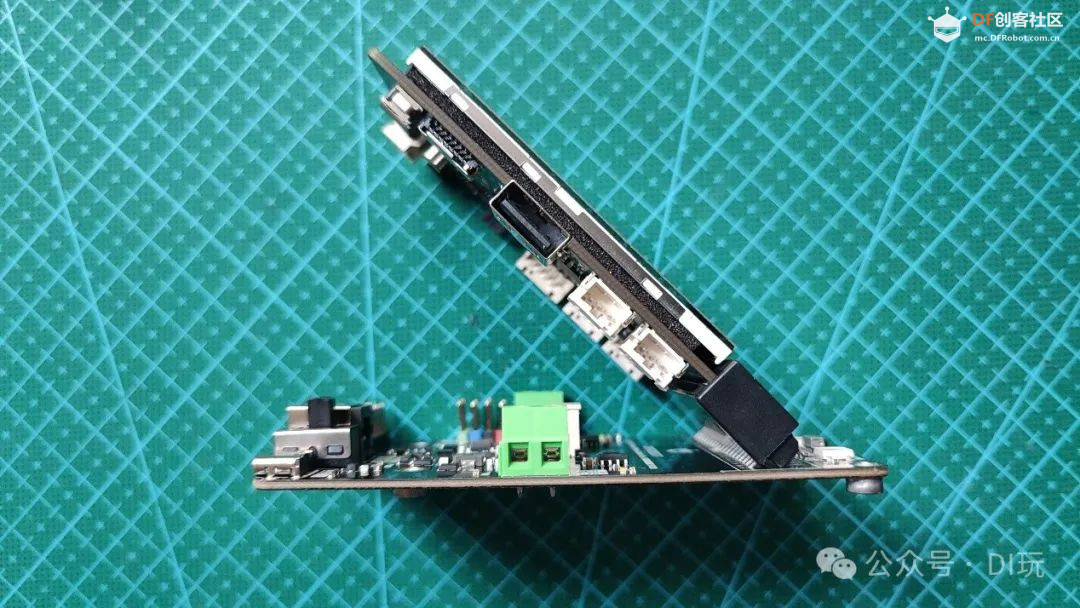

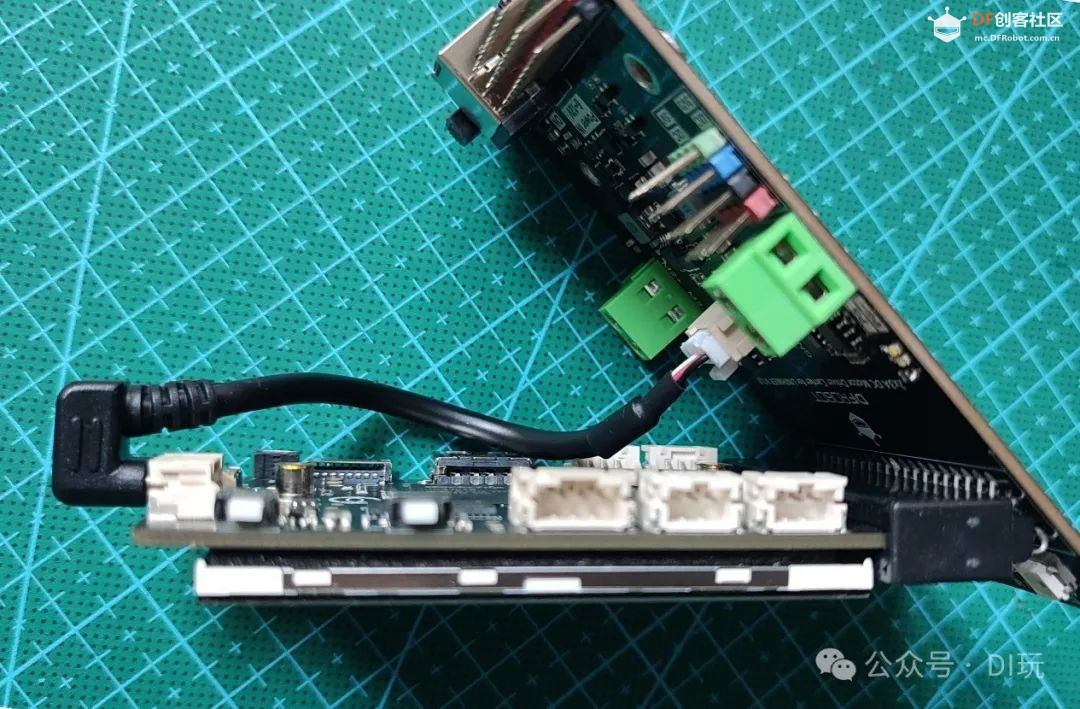

插上行空板的样子，量过，确实是45°

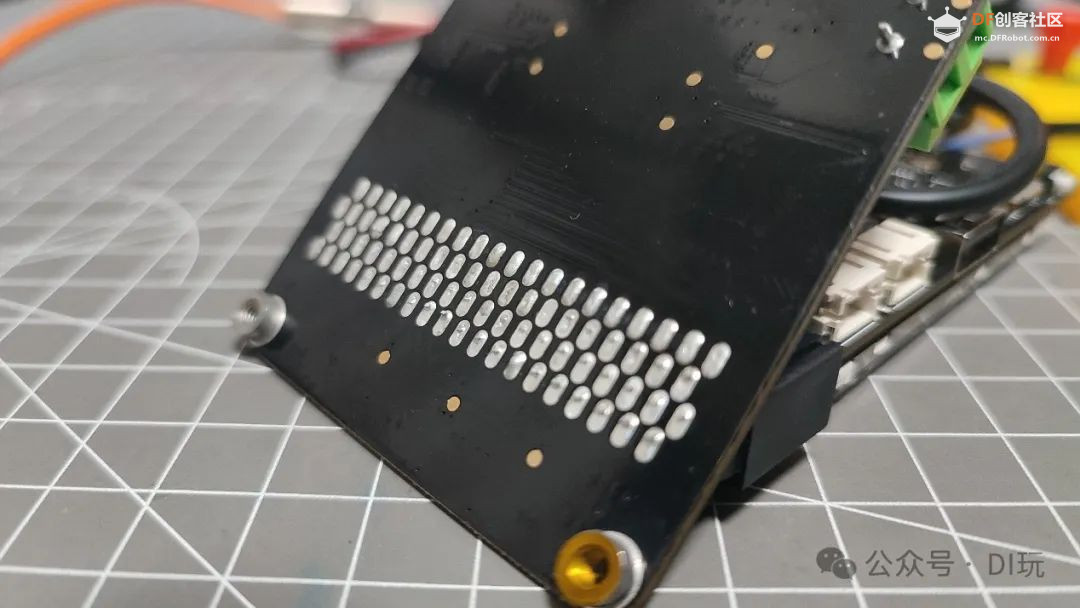

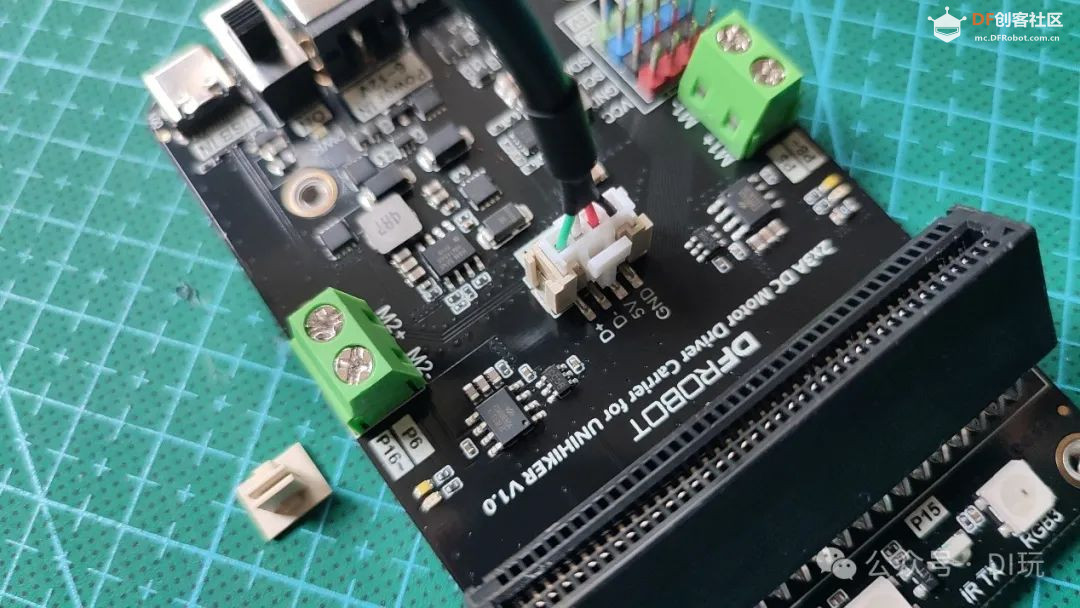

教学用的话，接插件“防呆”设计是必须的

import math
import time
from unihiker import GUI
from pinpong.board import Board, Pin
from pinpong.extension.unihiker import *

# 定义映射函数
def numberMap(x, in_min, in_max, out_min, out_max):
  return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min

# 创建GUI对象
u_gui = GUI()
Board().begin()
# 设置P5引脚为输出模式
p_p5_out = Pin(Pin.P5, Pin.OUT)
# 设置P8引脚为PWM模式
p_p8_pwm = Pin(Pin.P8, Pin.PWM)
# 加载字体文件
font_family = u_gui.load_font('LcdPhone-wgZ2.ttf')
# 设置屏幕背景色为黑色
u_gui.fill_rect(x=0, y=0, w=240, h=320, color="#000000")
# 在屏幕上显示文本"12345"
L = u_gui.draw_text(text="12345", x=50, y=50, font_size=50, color="#FFCC33")
# 设置文本的字体
L.config(font_family=font_family)

while True:
    # 更新屏幕上的文本为当前的光敏传感器读数
    L.config(text=(str(light.read())))
    # 将P5引脚设置为低电平
    p_p5_out.write_digital(0)
    # 读取光敏传感器的值
    my_variable = light.read()
    # 使用numberMap函数将光敏传感器的读数映射到0到600的范围
    my_variable = (numberMap(my_variable, 200, 700, 600, 0))
    # 将映射后的值写入P8引脚作为PWM信号
    p_p8_pwm.write_analog((int(my_variable)))
    # 等待100毫秒
    time.sleep(0.1)
复制代码

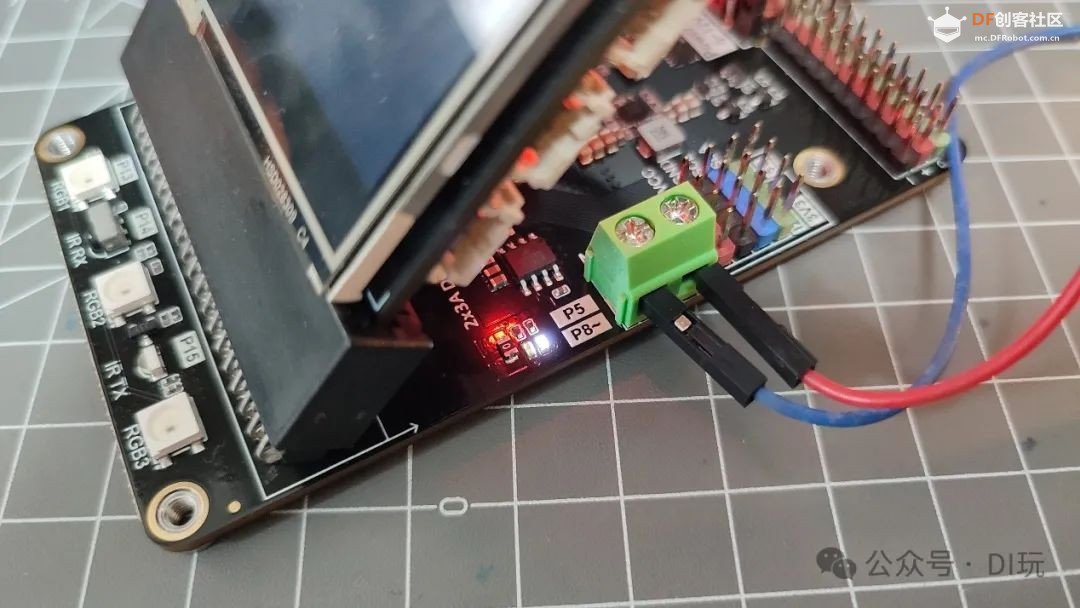

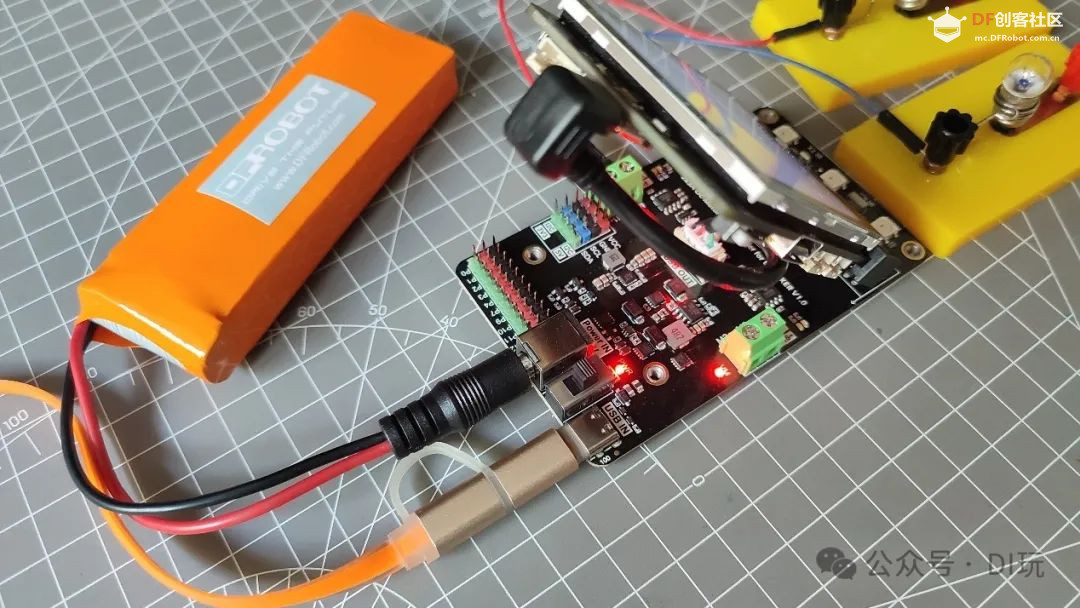

外接电源后，扩展板的VM指示灯会亮起

• 为人体工学还是拗优雅造型？

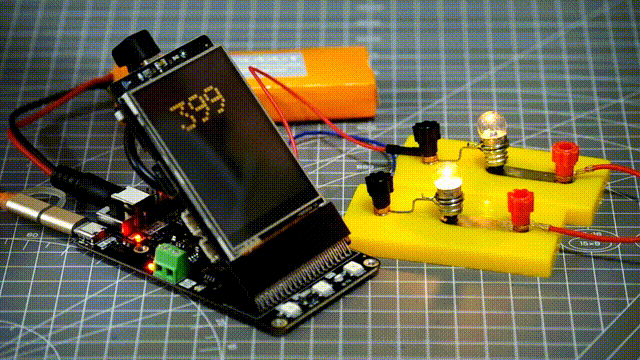

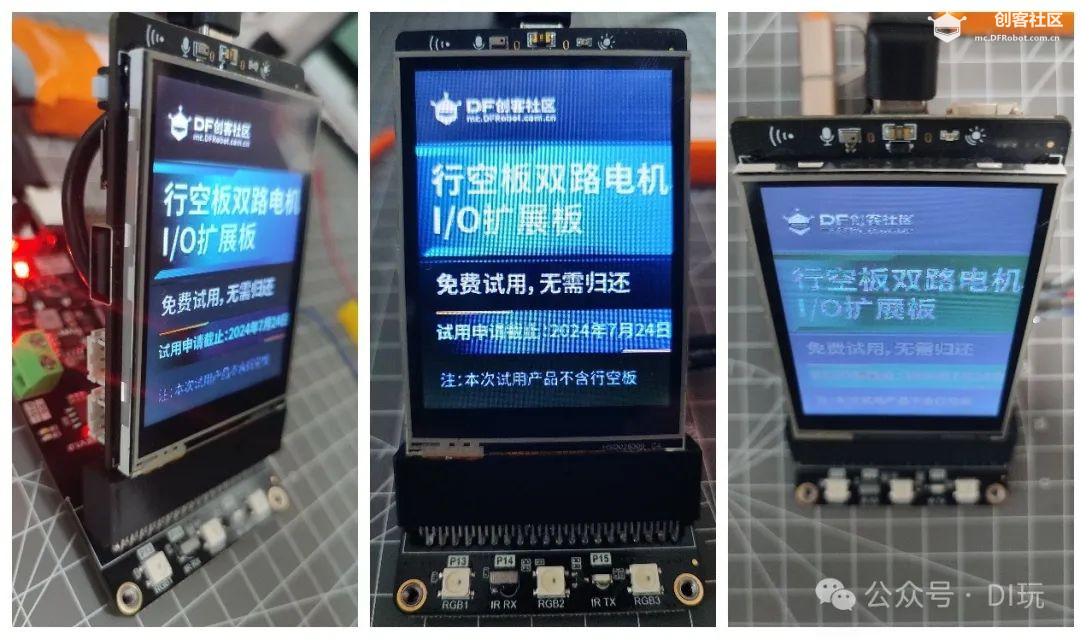

虽然斜45度的安装方式看过去确实很有腔调，但DF显然不至于为了好看去下这功夫。揣摩过程中顿悟，这是为了获得更清晰的屏幕视觉效果呀！行空板采用的液晶屏可能是TN屏，和这种屏幕类型的显示器一样，左右视角很清晰，但是上下视角就存在不足了。

通过插槽倾斜进行补偿，让用户使用时获得更好的视觉体验，应该是厂家下本做出这种“神奇”设计的初衷吧。
