【花雕学编程】Arduino动手做（230）--打开ESP32-CAM摄像照明
2024-09-062228
AI 快速预览详细
本文介绍了ESP32-CAM摄像头模块的规格和功能，包括支持Wi-Fi、蓝牙、内置LED闪光灯、9个IO端口、UART、SPI、I2C、PWM和micro SD读卡器。文章还详细说明了如何打开和配置ESP32-CAM的摄像头和照明功能，特别强调了使用5V电源供电可以提高稳定性。

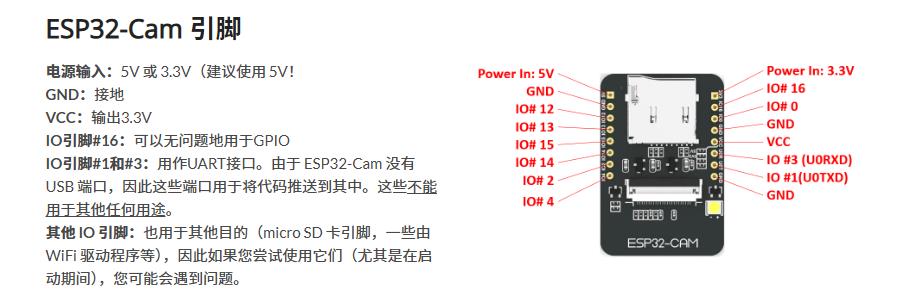

 ESP32-Cam 是一款运行在 ESP32-S 芯片上并使用 OV2640 摄像头的小型摄像头模块。ESP32_Cam 也可以 OV7670 摄像头，但 OV2640 更好（更高的分辨率和内置的 JPEG 编码，这消除了 ESP32-S 的处理任务）。 ESP-32 Cam 规格ESP-32 系列它支持 Wi-Fi （802.11b/g/n） OV2640 摄像头支持蓝牙 （4.2 带 BLE） 内置 LED 闪光灯 9 个 IO 端口 支持 UART、SPI、I2C 和 PWM 内置 micro SD 读卡器 输入电源：3.3V / 5V（据报道，5V 供电比 3.3V 更稳定） 2 百万像素 阵列尺寸：UXGA （1600 x 1200） 镜头尺寸：1/4 英寸（6.35 毫米） 最大图像传输速率：15 帧/秒  |
实验二百三十：ESP32 CAM开发板 带OV2640摄像头模块 WIFI+蓝牙模块

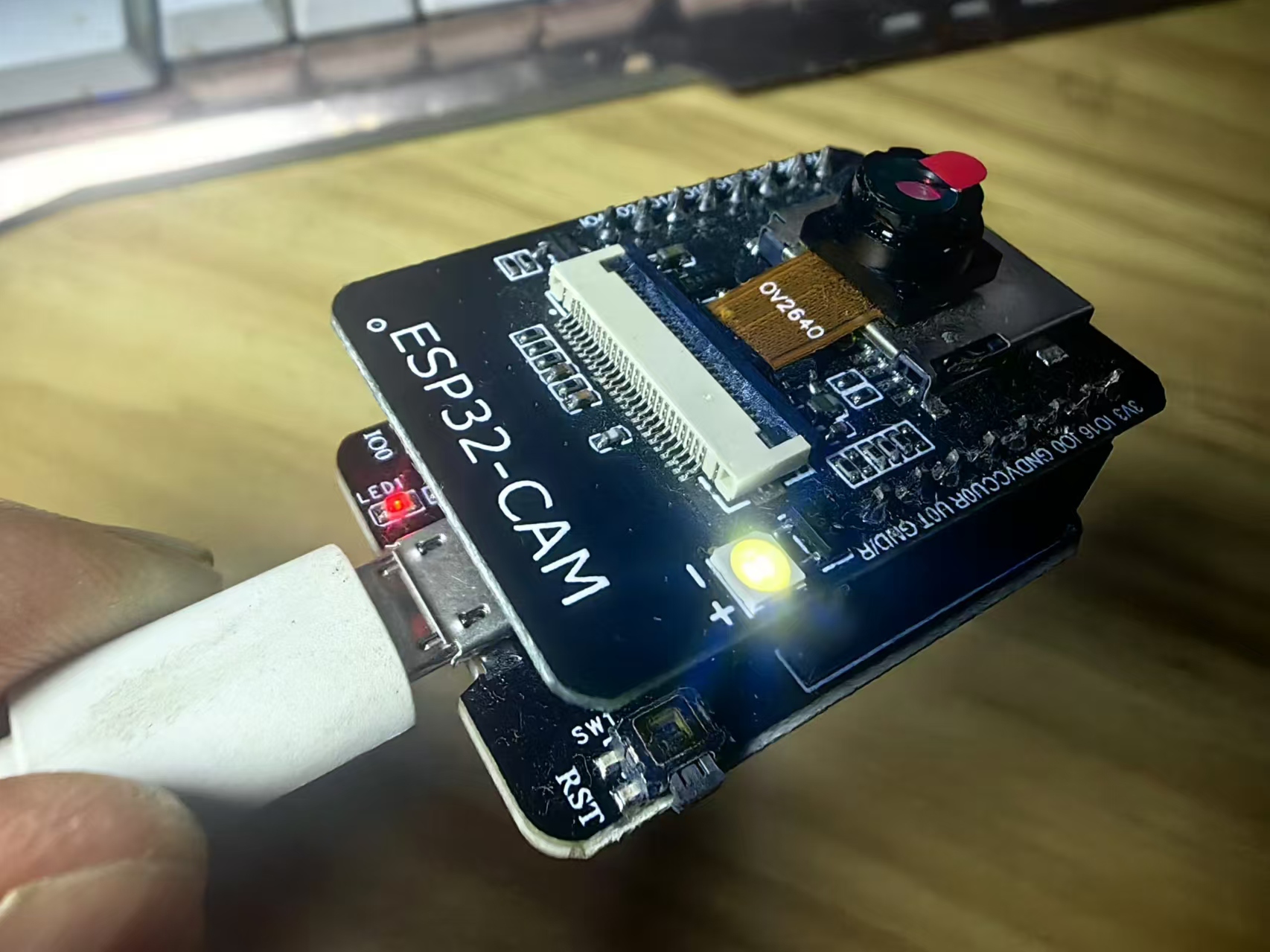

项目实验之二：在ESP32-CAM上打开摄像照明灯（正面LED）

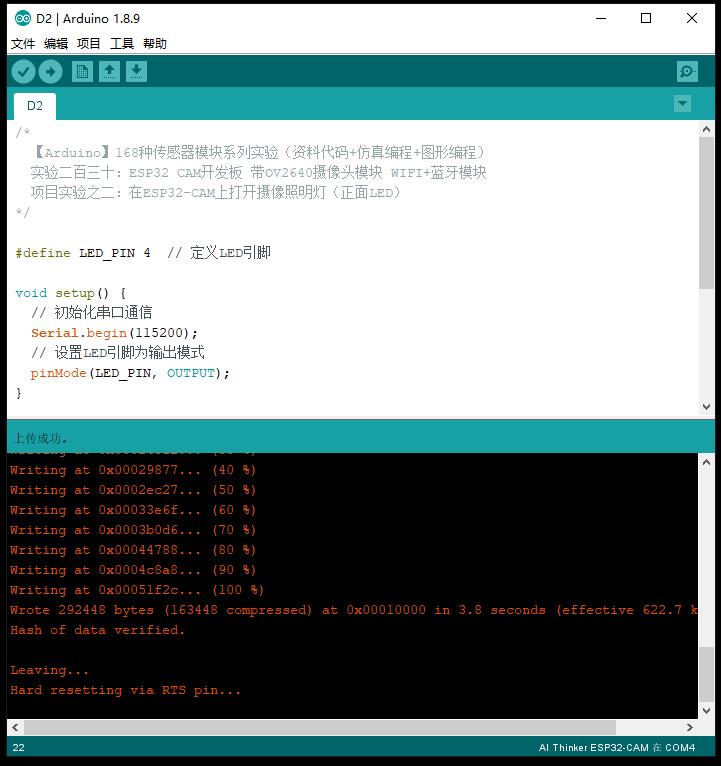

实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百三十：ESP32 CAM开发板 带OV2640摄像头模块 WIFI+蓝牙模块
项目实验之二：在ESP32-CAM上打开摄像照明灯（正面LED）
*/
#define LED_PIN 4 // 定义LED引脚
void setup() {
// 初始化串口通信
Serial.begin(115200);
// 设置LED引脚为输出模式
pinMode(LED_PIN, OUTPUT);
}
void loop() {
// 打开LED（设置为低电平）
digitalWrite(LED_PIN, LOW);
Serial.println("LED is ON"); // 输出LED已打开的信息
delay(2000); // 等待2秒
// 关闭LED（设置为高电平）
digitalWrite(LED_PIN, HIGH);
Serial.println("LED is OFF"); // 输出LED已关闭的信息
delay(1000); // 等待1秒
}[/code]
