行空板扩展板与狮偶平台数据交互
2024-09-193513
AI 快速预览详细
本项目通过行空板和狮偶平台实现温湿度数据的远程交互。硬件包括行空板、扩展板和温湿度传感器DHT11，软件使用mind+和狮偶编程平台。项目功能包括采集光线、温度、湿度数据并通过云变量功能实时发送至服务器端，电脑或手机端可远程查看数据。此外，还支持通过设置RGB灯编号和颜色分量值来控制灯光的颜色和开关。
|

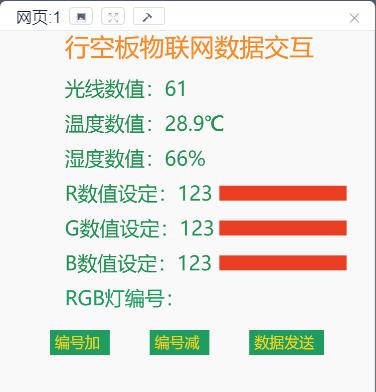

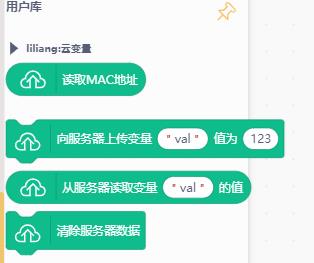

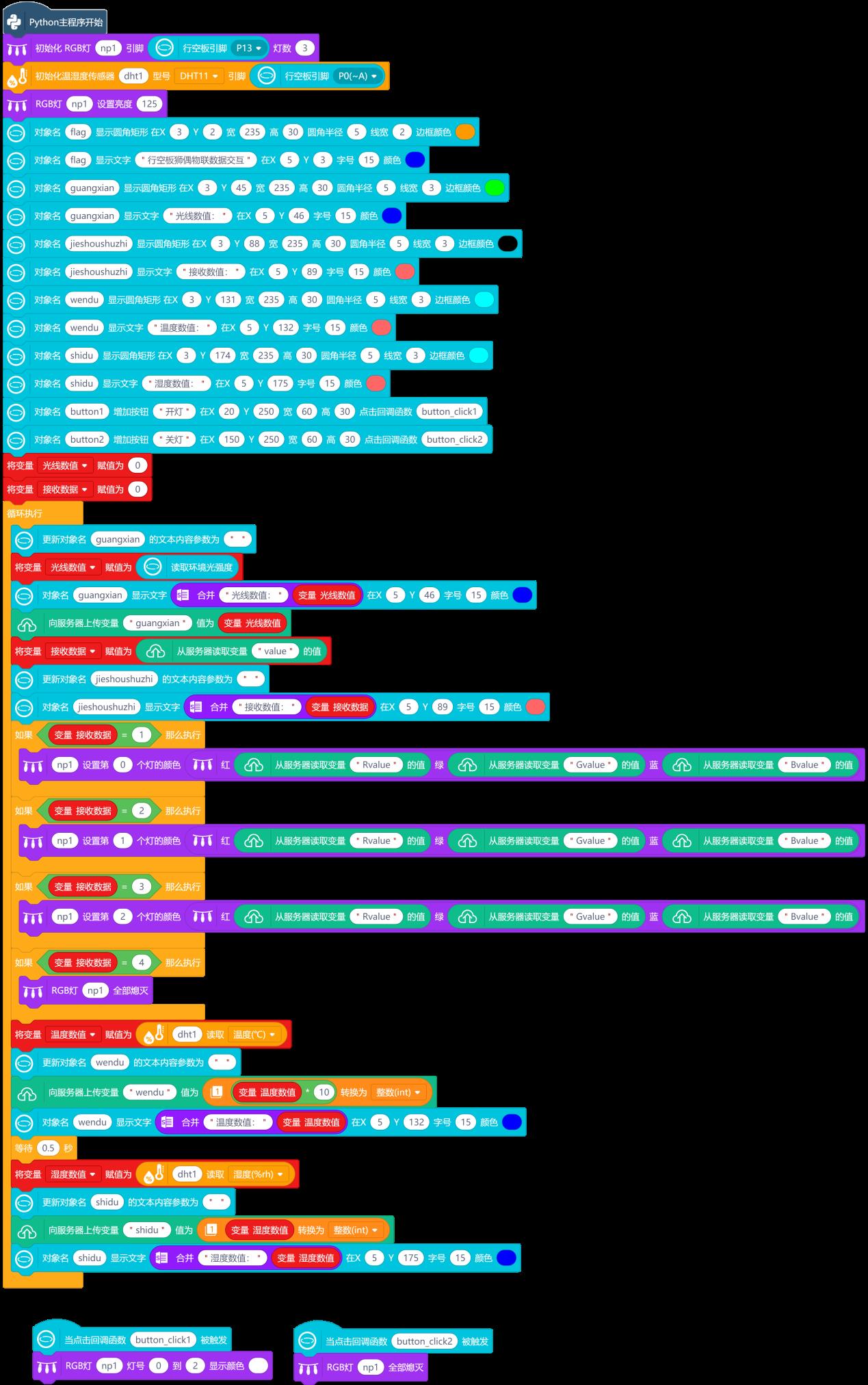

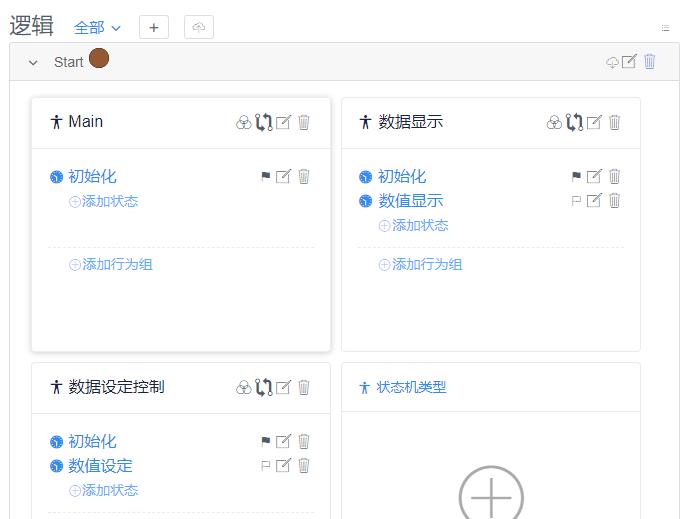

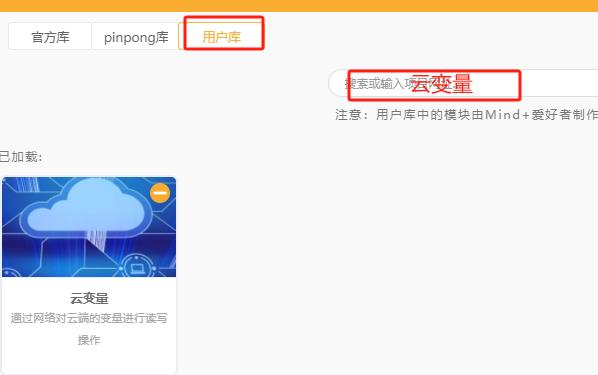

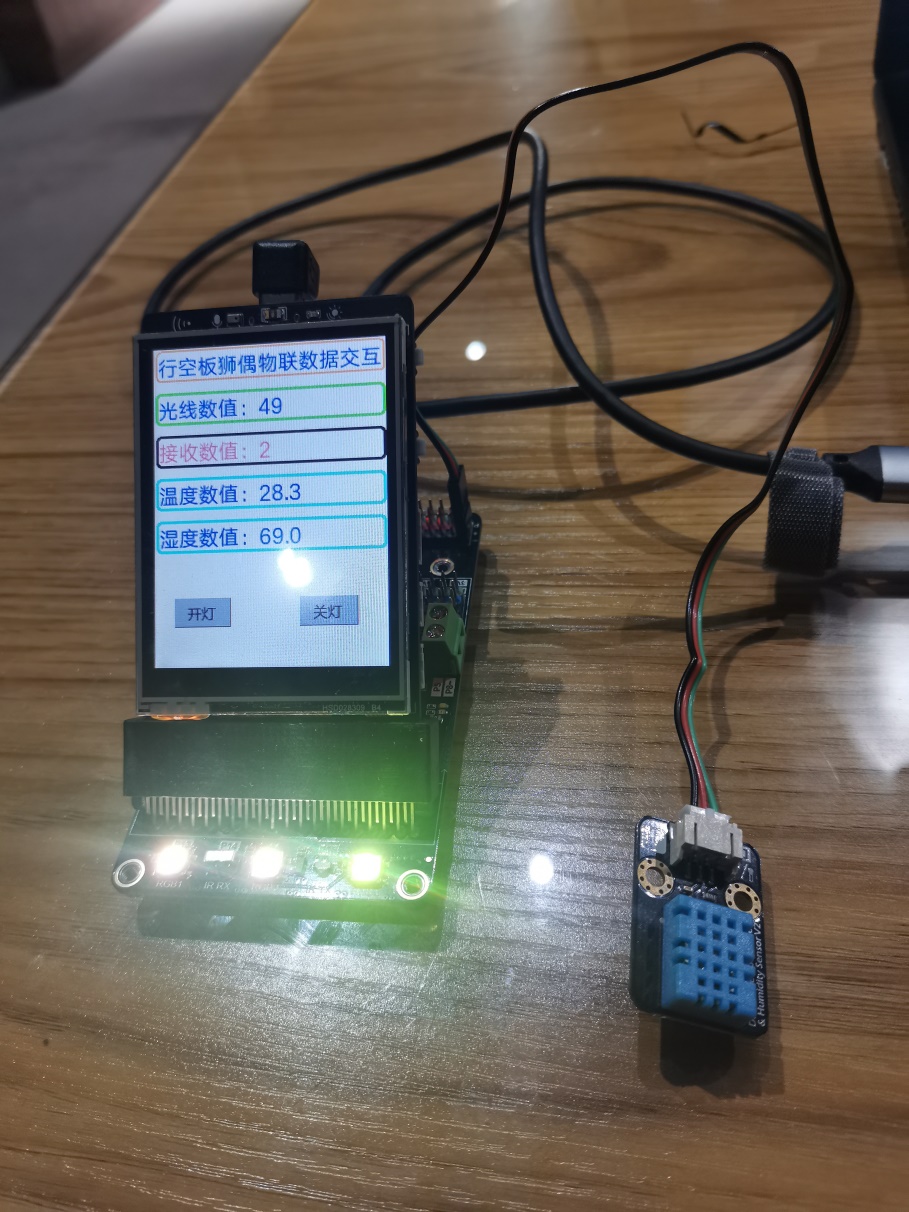

行空板扩展板与狮偶平台物联远程数据交互 项目背景介绍： 暑假有幸参加行空板双路电机驱动I/O扩展板试用活动，此产品专为行空板（UNIHIKER）开发适配的扩展板，这款扩展板是专为行空板开发设计，排针引脚的引出大大提高了行空板的可扩展性，仔细查看了相关文档后，发现扩展板的板载资源还是非常丰富的。 在本项目中我使用行空板、扩展板、温湿度传感器，借助云变量功能，实现行空板和狮偶编程（网址：https://openblock.online/testing/index.html）平台的数据双向交互，狮偶作为一款国产的图形化编程平台，在物联网授课中有着其独特的优势，学生可在模拟器中完成编程的模拟功能，实现与硬件之间的数据交互。 软硬件平台： 硬件：行空板、扩展板、温湿度传感器DHT11 软件：mind+、狮偶编程平台 作品功能： 1. 通过行空板采集数据（光线、温度、湿度），并将采集到的数据实时发送至服务器端，电脑或者手机端可远程查看所采集到的数据； 2. 通过设置不同的RGB灯编号和RGB颜色的分量值，调整灯光的颜色和控制小灯的开关； 3. 灯光功能：编号为1代表1号灯，编号为2代表2号灯，编号为3代表3号灯；编号为4发送时会全部关闭灯光；  file:///C:/Users/mb1224/AppData/Local/Temp/msohtmlclip1/01/clip_image001.png 小程序端，界面运行如图所示  file:///C:/Users/mb1224/AppData/Local/Temp/msohtmlclip1/01/clip_image003.jpg 作品运行效果图 Mind+云变量功能添加： file:///C:/Users/mb1224/AppData/Local/Temp/msohtmlclip1/01/clip_image005.jpg  在用户库中搜索云变量，并将该库进行添加；  此时，用户库中就可以看到这些信息，表示云变量添加成功； 程序部分： 行空板mind+程序部分：  狮偶端程序部分：  设置3个不同的任务状态机 主状态机：  数据显示部分程序：  数据交互部分程序：  总结： 通过本次对扩展板的测试，行空板的扩展板将引脚引出，方便进行其他电子模块的连接，接口更加灵活，板载的RGB灯也特别有趣，非常不错的一款扩展板。 |
