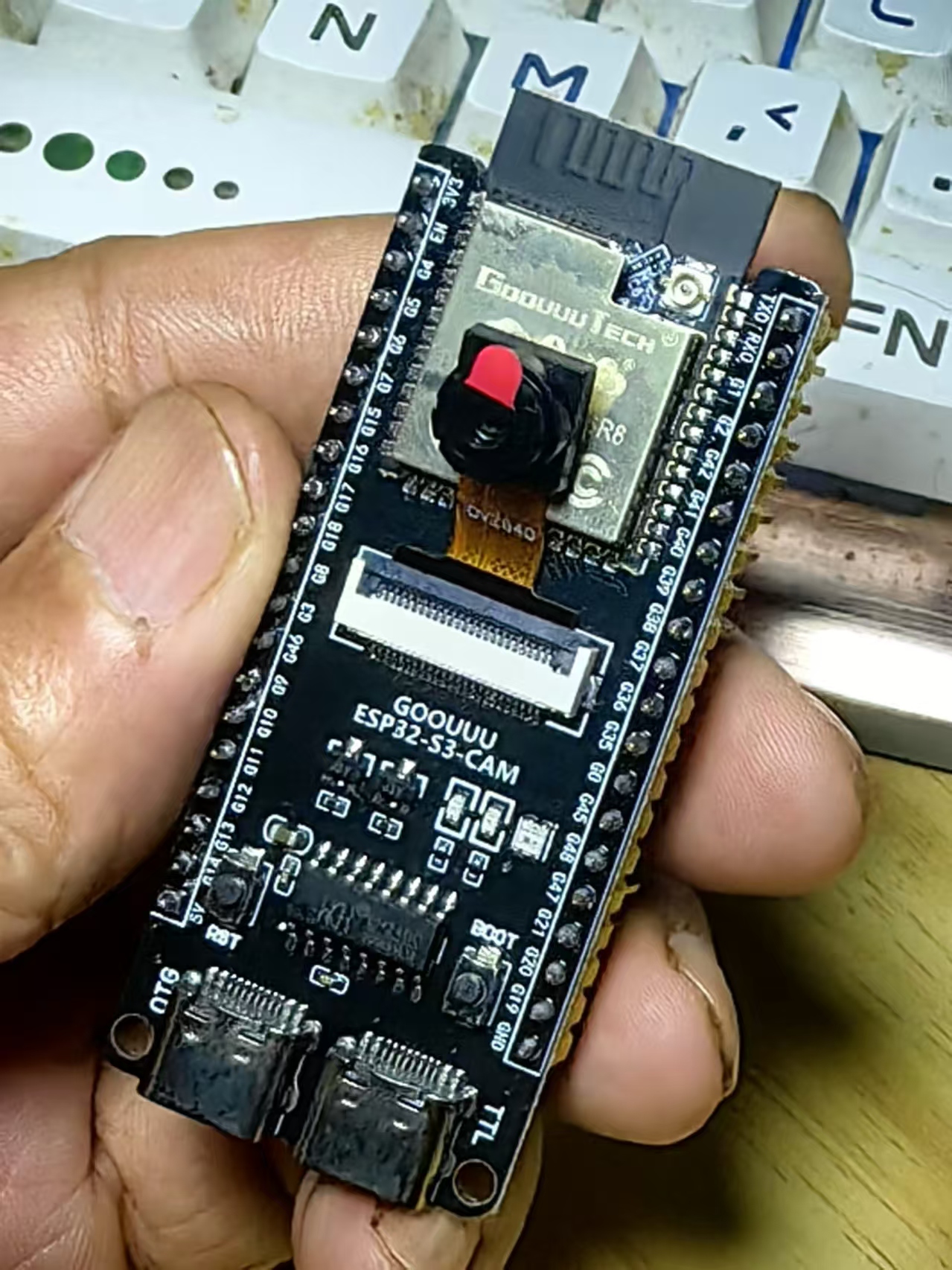

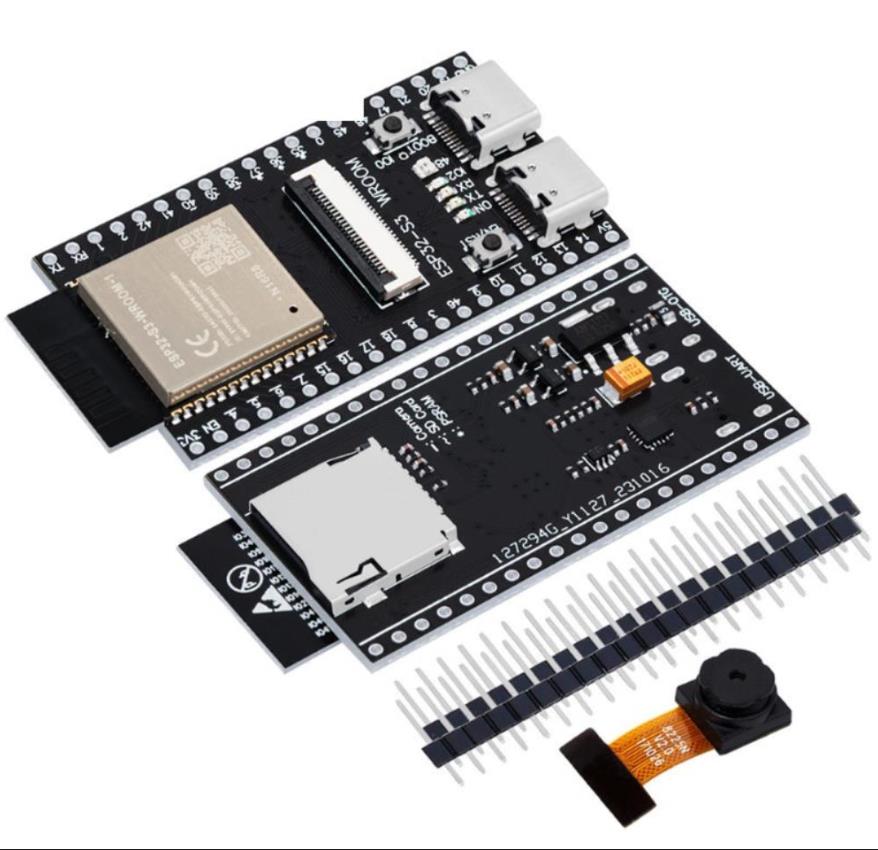

37款传感器与执行器的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止这37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手尝试系列实验，不管成功（程序走通）与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。 【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程） 实验二百三十二：ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块OV2640/5640摄像头    |

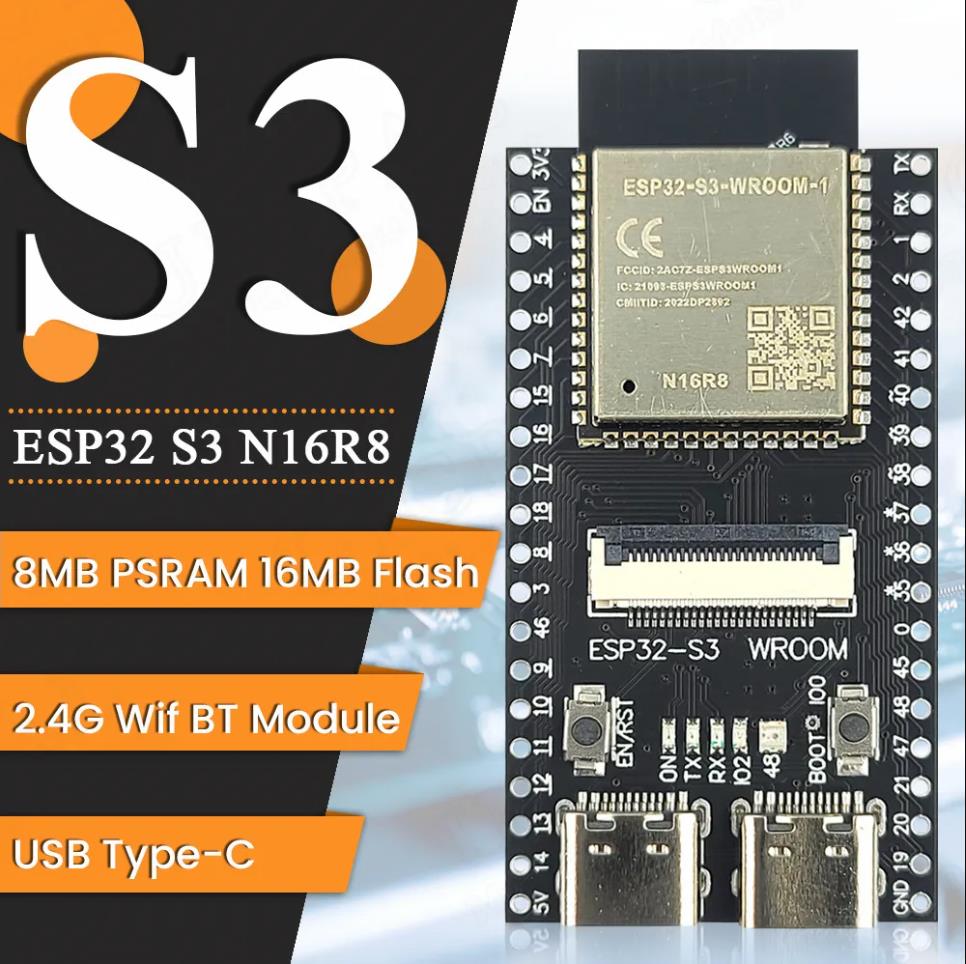

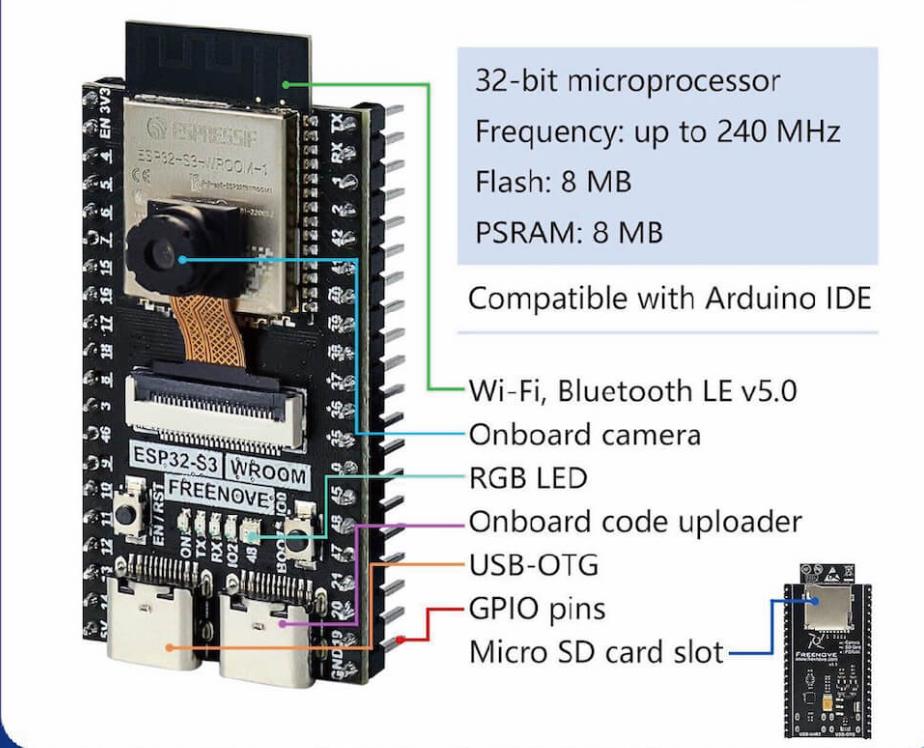

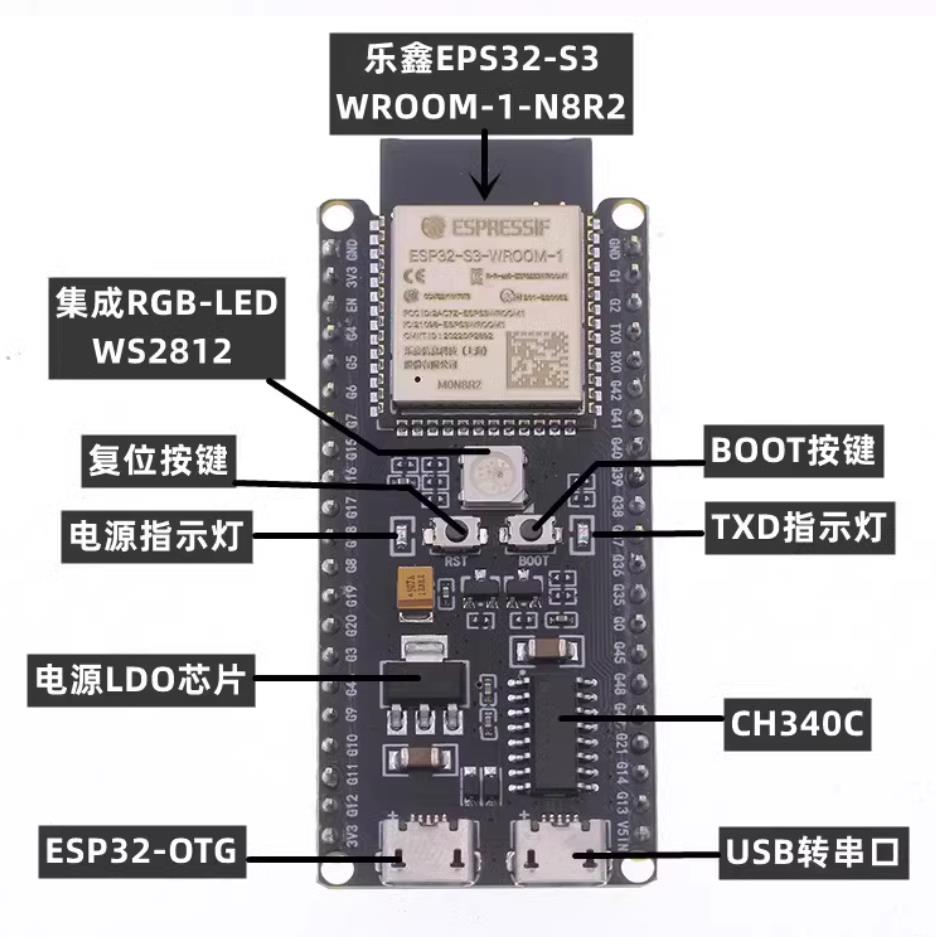

ESP32-S3 WROOM N16R8 CAM 是一款集成了Wi-Fi、蓝牙和摄像头接口的高性能模块，适用于各种物联网（IoT）、AI视觉和嵌入式应用。以下是对其主要组成部分和功能的详细介绍：

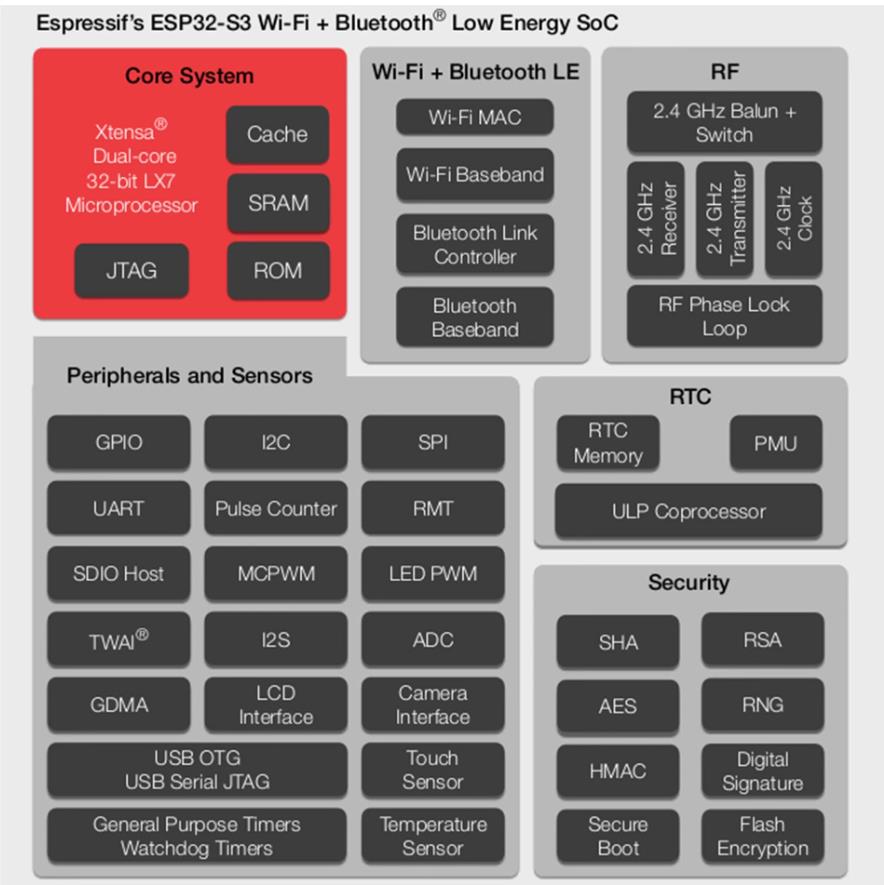

1、ESP32-S3 系列芯片

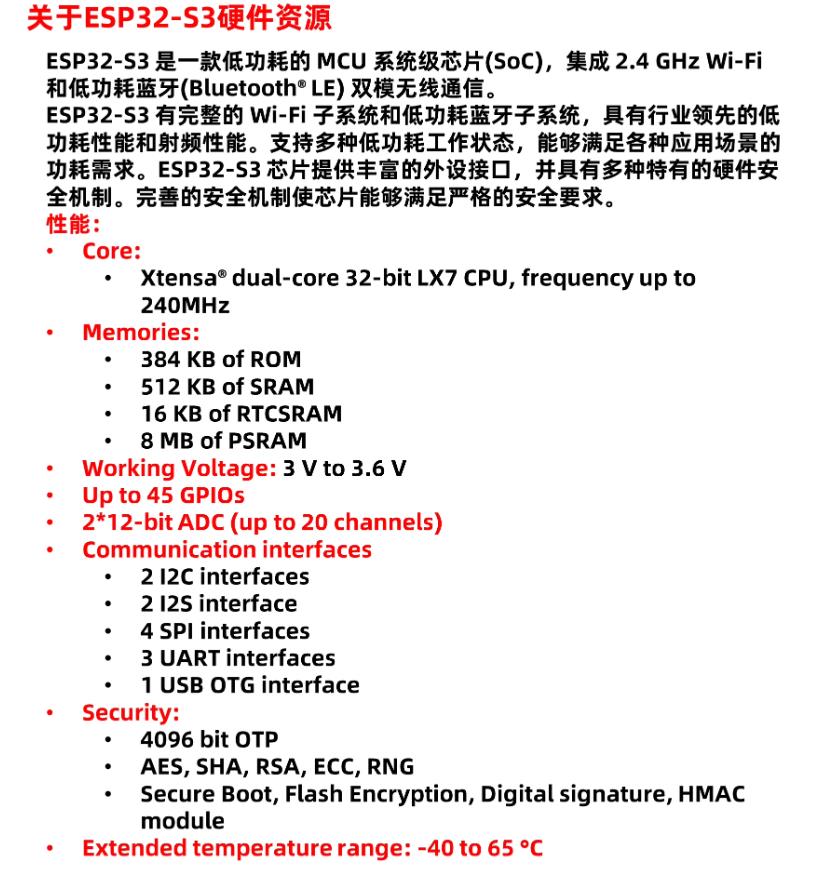

处理器：ESP32-S3 系列芯片采用 Xtensa® 双核 32 位 LX7 微处理器，支持单精度浮点运算单元，最高时钟频率可达 240 MHz。
存储：集成 384KB ROM、512KB SRAM 和 16KB RTC SRAM，支持最大 16MB 的外部 PSRAM。

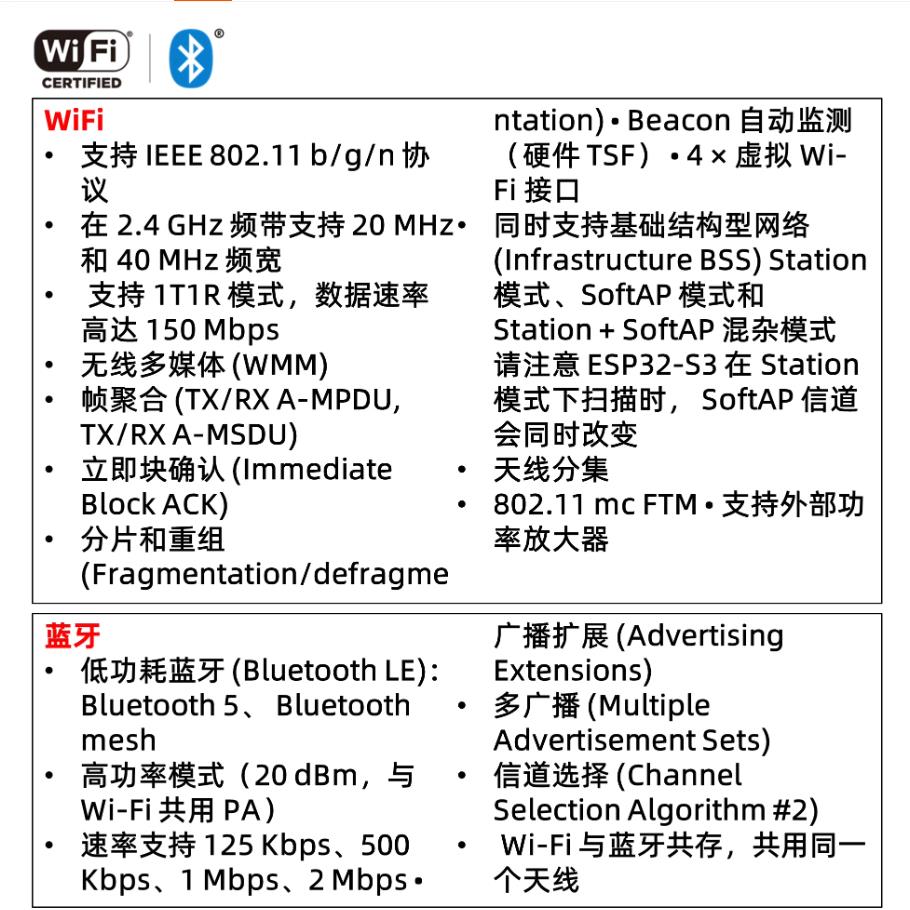

2、无线通信
Wi-Fi：支持 2.4 GHz 频段的 802.11 b/g/n 协议，数据速率最高可达 150 Mbps。
蓝牙：支持低功耗蓝牙（Bluetooth LE）5.0，支持多种速率（125Kbps、500Kbps、1Mbps、2Mbps）和广播扩展。
3、存储配置
Flash：ESP32-S3 WROOM N16R8 配置了 16MB 的 Quad SPI Flash。
PSRAM：集成了 8MB 的 Octal SPI PSRAM，用于扩展存储和提高数据处理能力。

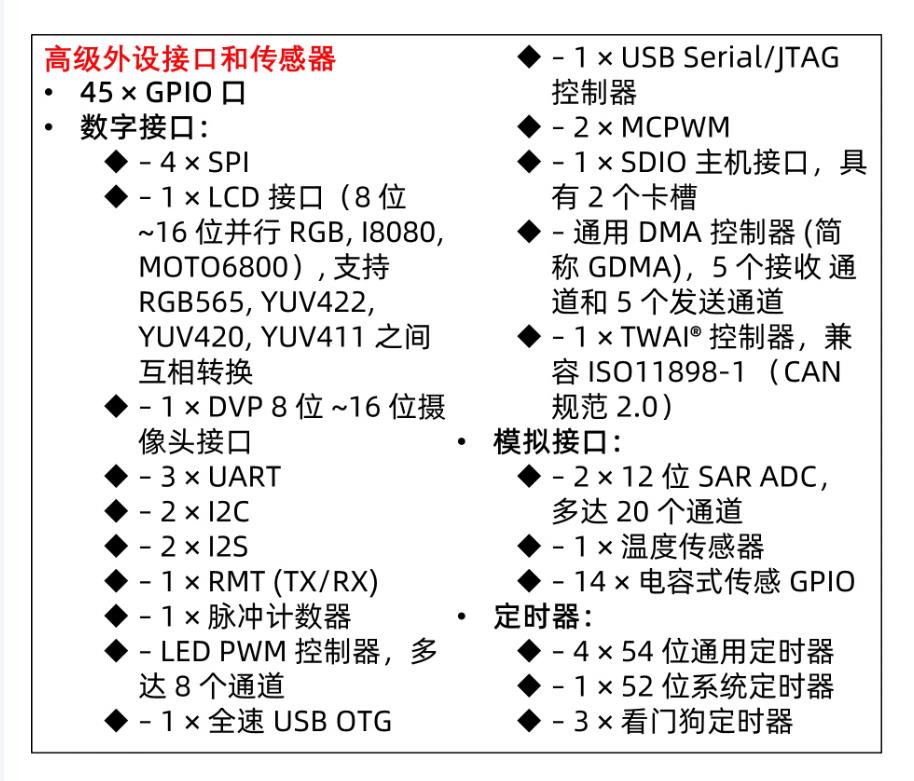

4、外设接口

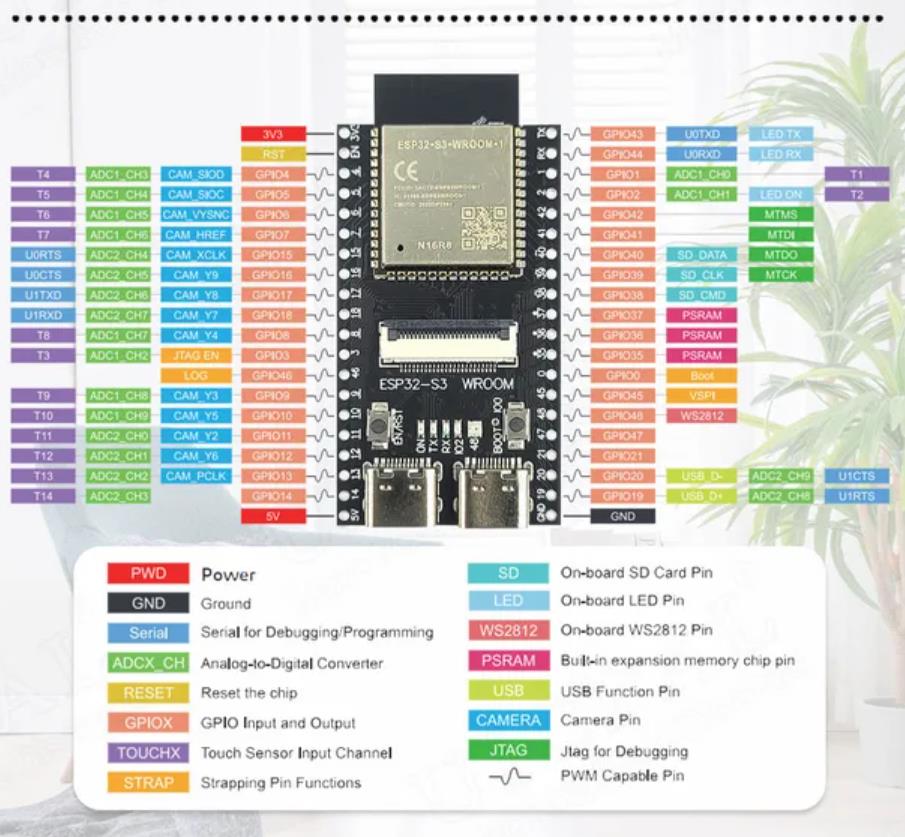

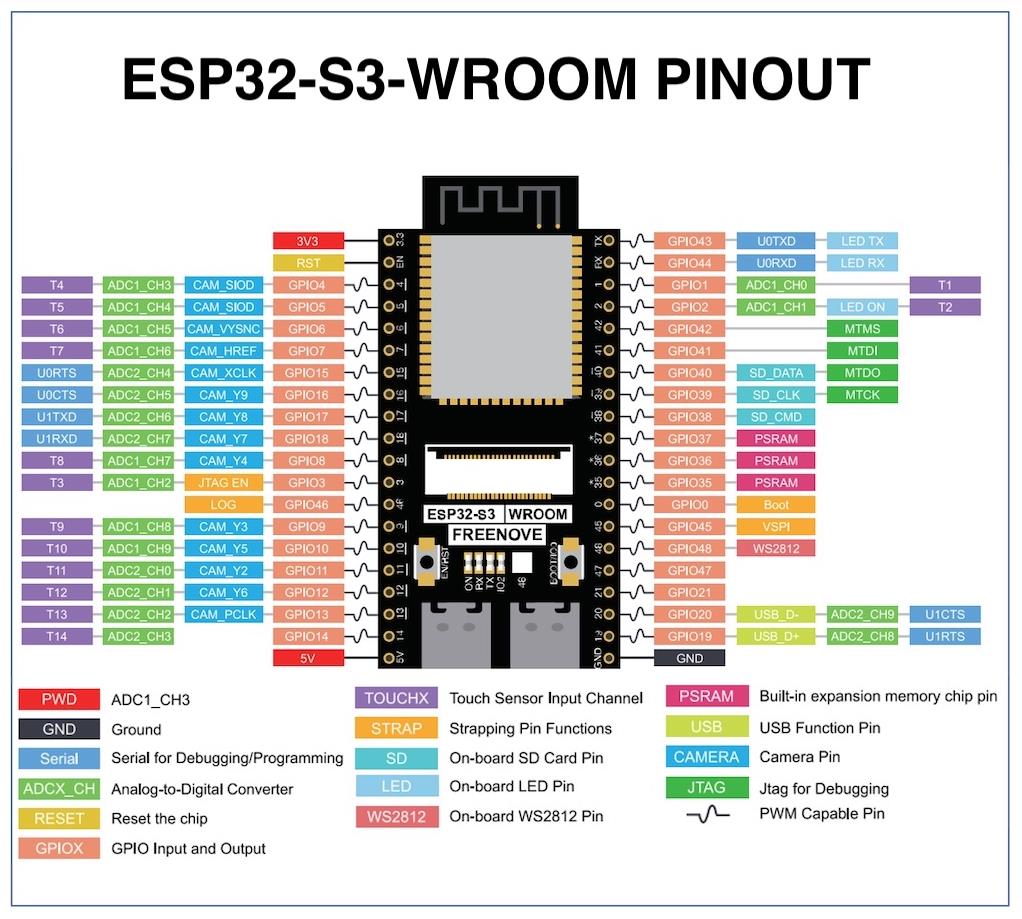

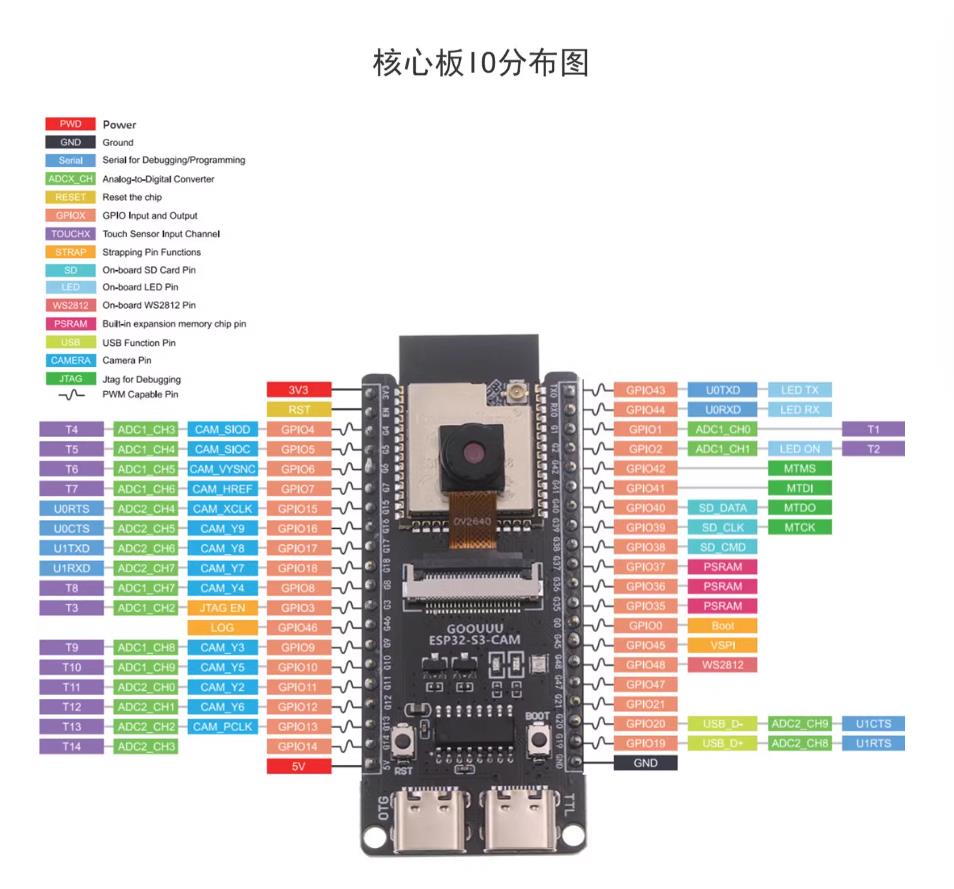

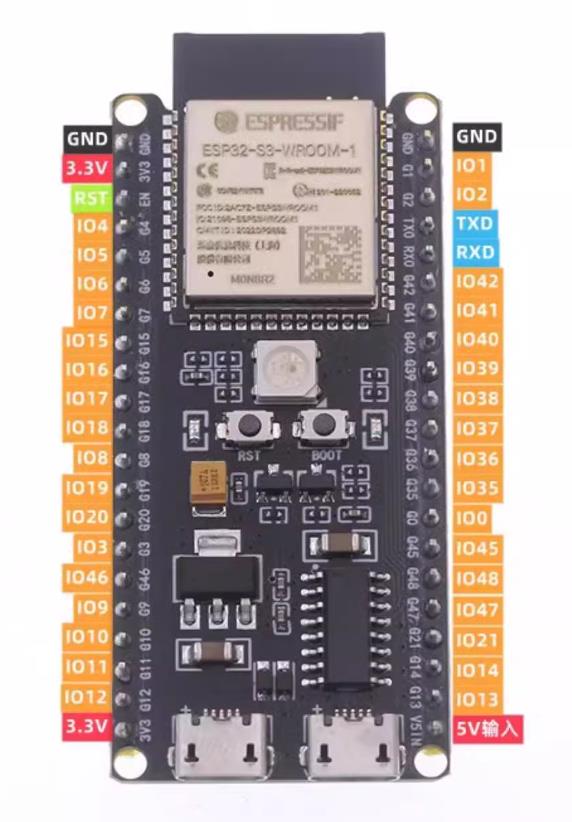

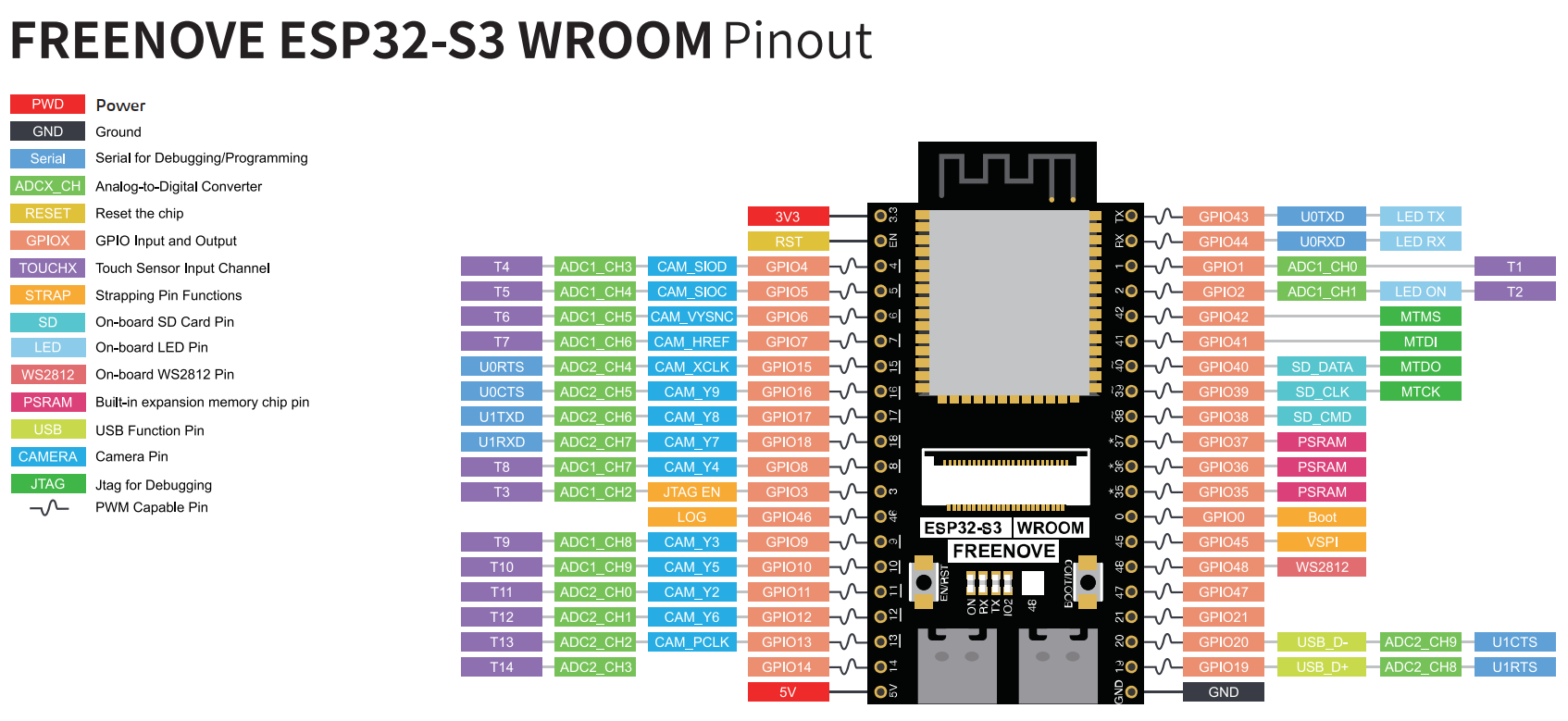

GPIO：提供多达 36 个通用输入输出引脚（GPIO），支持多种外设接口。
摄像头接口：支持连接摄像头模块，如 OV2640 和 OV5640，适用于图像处理和视频流应用2。
其他接口：包括 SPI、I2C、I2S、UART、PWM、ADC、DAC 等，适用于各种传感器和外设的连接。
5、电源和工作条件
电源电压：工作电压范围为 3.0V 至 3.6V。
工作温度：标准工作温度范围为 -40°C 至 85°C，某些型号可支持更高的温度范围。
6、应用场景
AIoT：适用于人工智能物联网（AIoT）应用，如语音识别、图像处理和智能家居。
智能设备：广泛应用于智能家电、智能控制面板、智能扬声器等设备。
工业控制：适用于工业自动化和控制系统，提供高可靠性和稳定性。
7、其他特性

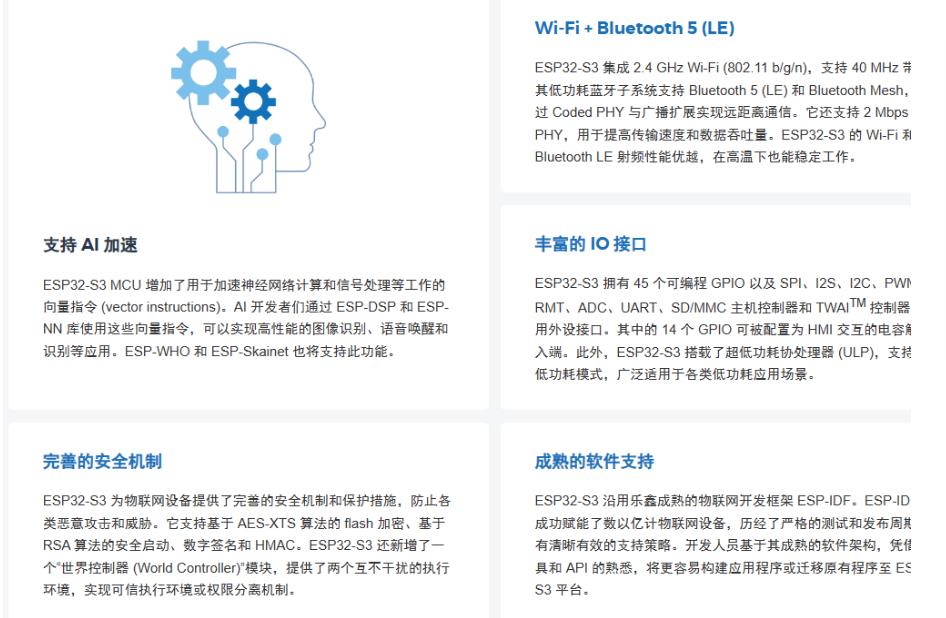

神经网络运算能力：支持神经网络和信号处理，适用于复杂的AI应用。
低功耗设计：优化的电源管理，适用于电池供电的设备。
ESP32-S3 WROOM N16R8 CAM 模块凭借其强大的处理能力、丰富的外设接口和灵活的存储配置，成为物联网、AI视觉和嵌入式应用的理想选择。
