【花雕学编程】Arduino动手做（232）---ESP32-S3-N16R8开发环境
2024-09-191.2万
AI 快速预览详细
【花雕学编程】Arduino动手做（232）介绍了ESP32-S3 WROOM N16R8 CAM模块的开发环境配置。该模块集成了Wi-Fi、蓝牙和摄像头接口，适用于物联网、AI视觉和嵌入式应用。处理器采用Xtensa®双核32位LX7微处理器，支持单精度浮点运算单元，最高时钟频率可达240 MHz。存储方面，集成384KB ROM、512KB SRAM和16KB RTC SRAM，支持最大16MB的外部PSRAM。无线通信支持2.4 GHz频段的802.11 b/g/n协议和低功耗蓝牙5.0。存储配置包括16MB Quad SPI Flash和8MB Octal SPI PSRAM。提供多达36个GPIO引脚，支持多种外设接口。电源电压范围为3.0V至3.6V，工作温度范围为-40°C至85°C。适用于AIoT、智能设备和工业控制等场景。

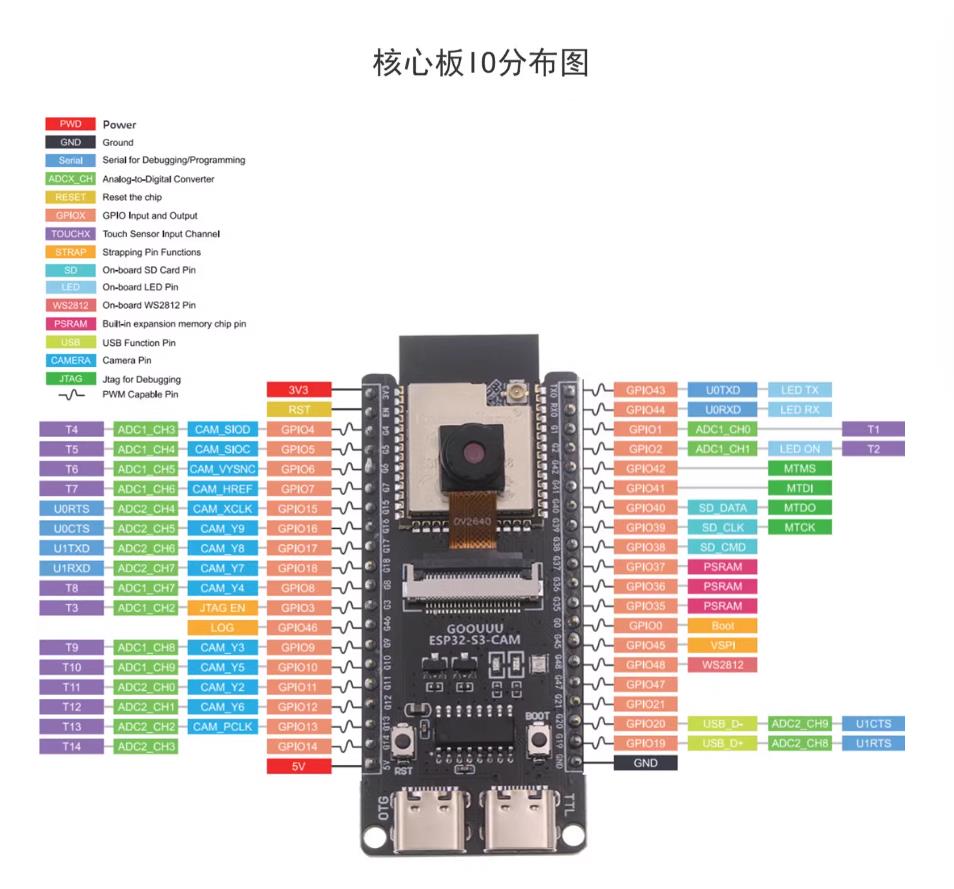

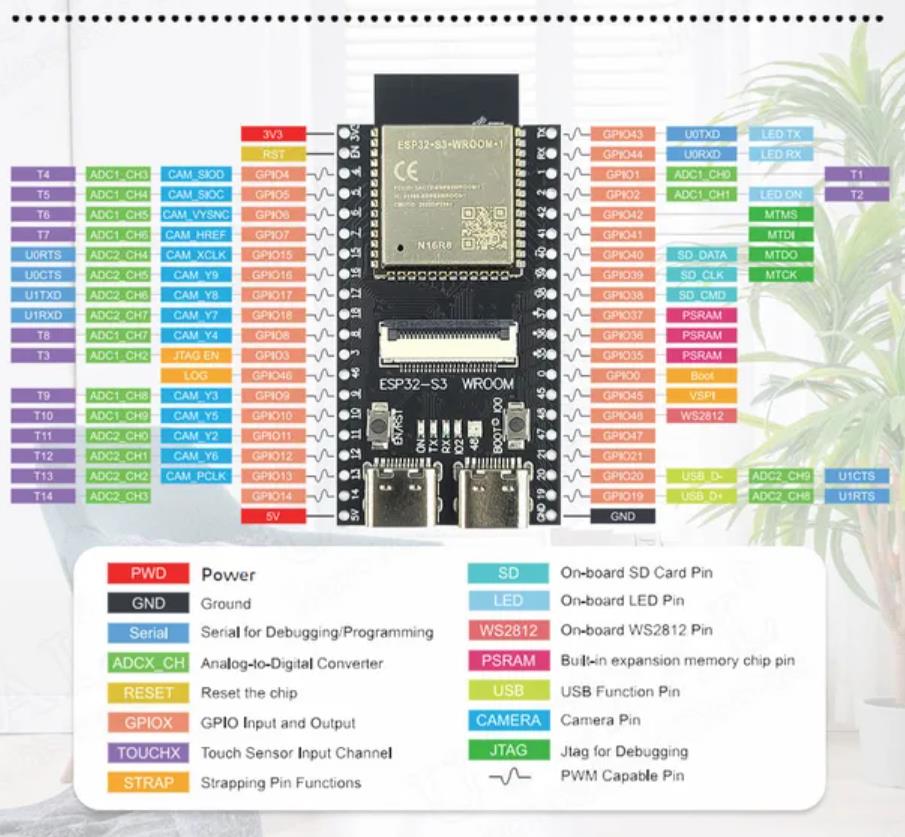

 ESP32-S3 WROOM N16R8 CAM 是一款集成了Wi-Fi、蓝牙和摄像头接口的高性能模块，适用于各种物联网（IoT）、AI视觉和嵌入式应用。以下是对其主要组成部分和功能的详细介绍： 1、ESP32-S3 系列芯片 处理器：ESP32-S3 系列芯片采用 Xtensa® 双核 32 位 LX7 微处理器，支持单精度浮点运算单元，最高时钟频率可达 240 MHz。 存储：集成 384KB ROM、512KB SRAM 和 16KB RTC SRAM，支持最大 16MB 的外部 PSRAM。 2、无线通信 Wi-Fi：支持 2.4 GHz 频段的 802.11 b/g/n 协议，数据速率最高可达 150 Mbps。 蓝牙：支持低功耗蓝牙（Bluetooth LE）5.0，支持多种速率（125Kbps、500Kbps、1Mbps、2Mbps）和广播扩展。 3、存储配置 Flash：ESP32-S3 WROOM N16R8 配置了 16MB 的 Quad SPI Flash。 PSRAM：集成了 8MB 的 Octal SPI PSRAM，用于扩展存储和提高数据处理能力。 4、外设接口 GPIO：提供多达 36 个通用输入输出引脚（GPIO），支持多种外设接口。 摄像头接口：支持连接摄像头模块，如 OV2640 和 OV5640，适用于图像处理和视频流应用2。 其他接口：包括 SPI、I2C、I2S、UART、PWM、ADC、DAC 等，适用于各种传感器和外设的连接。 5、电源和工作条件 电源电压：工作电压范围为 3.0V 至 3.6V。 工作温度：标准工作温度范围为 -40°C 至 85°C，某些型号可支持更高的温度范围。 6、应用场景 AIoT：适用于人工智能物联网（AIoT）应用，如语音识别、图像处理和智能家居。 智能设备：广泛应用于智能家电、智能控制面板、智能扬声器等设备。 工业控制：适用于工业自动化和控制系统，提供高可靠性和稳定性。 7、其他特性 神经网络运算能力：支持神经网络和信号处理，适用于复杂的AI应用。 低功耗设计：优化的电源管理，适用于电池供电的设备。 ESP32-S3 WROOM N16R8 CAM 模块凭借其强大的处理能力、丰富的外设接口和灵活的存储配置，成为物联网、AI视觉和嵌入式应用的理想选择。  |

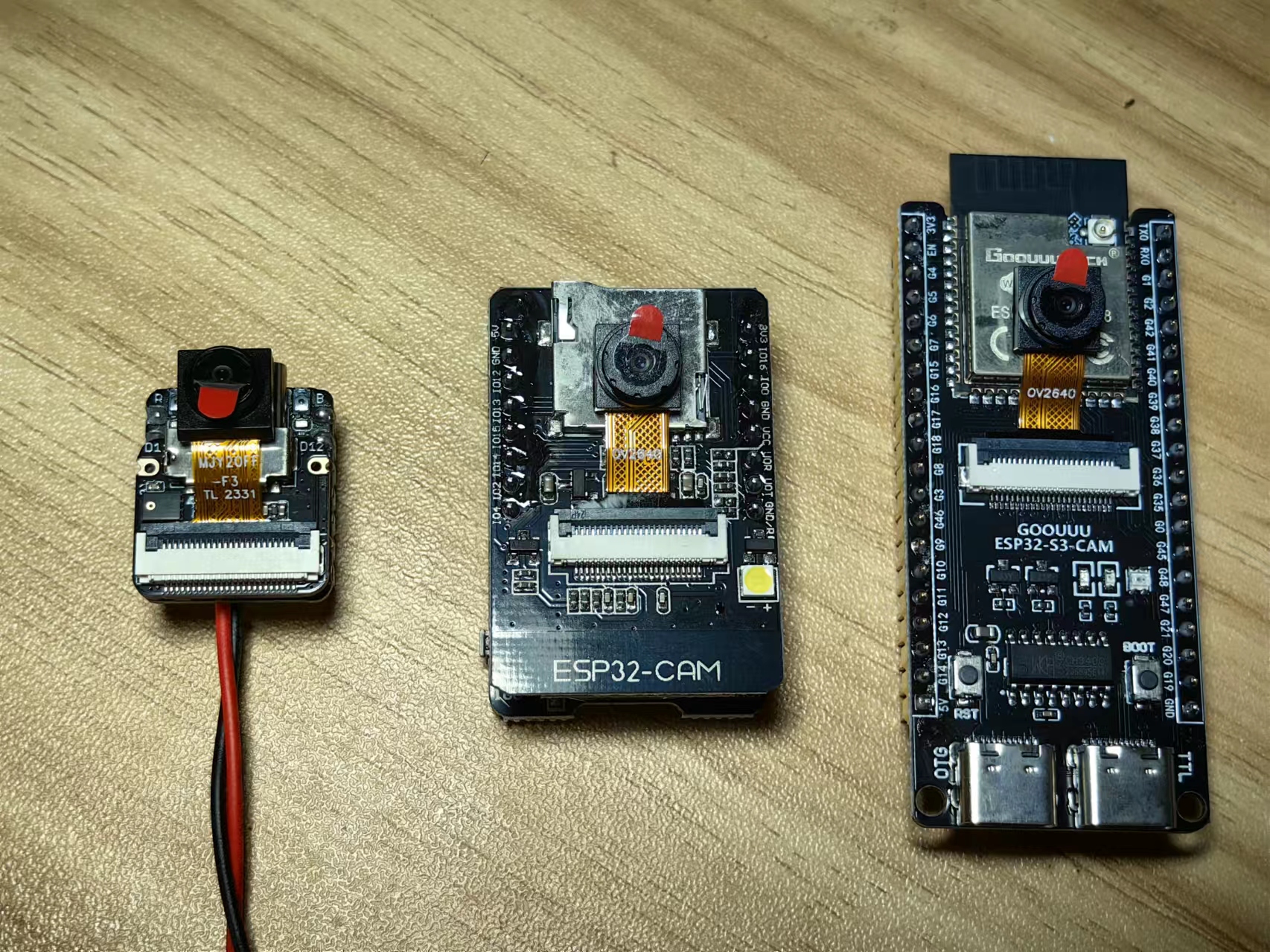

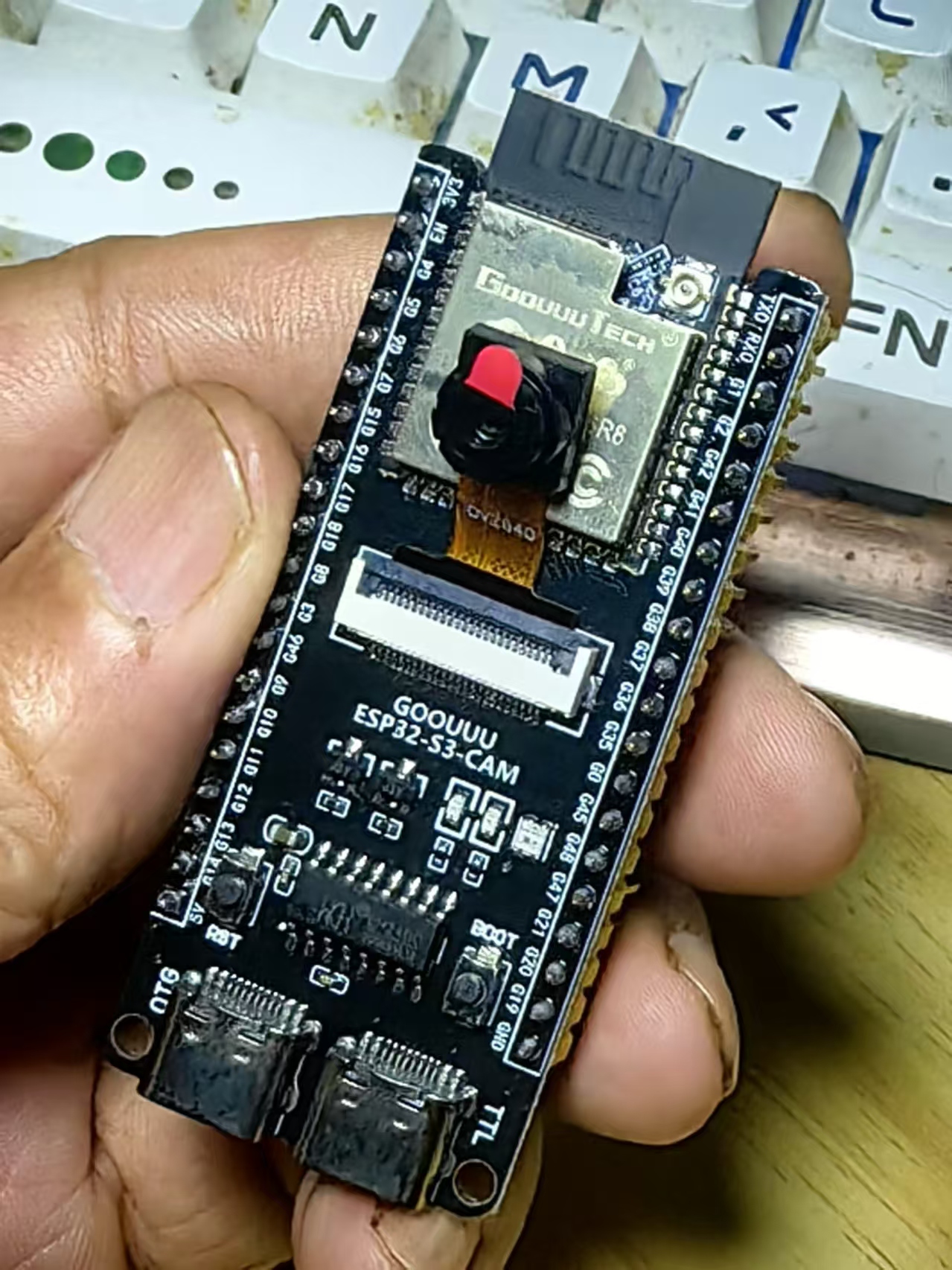

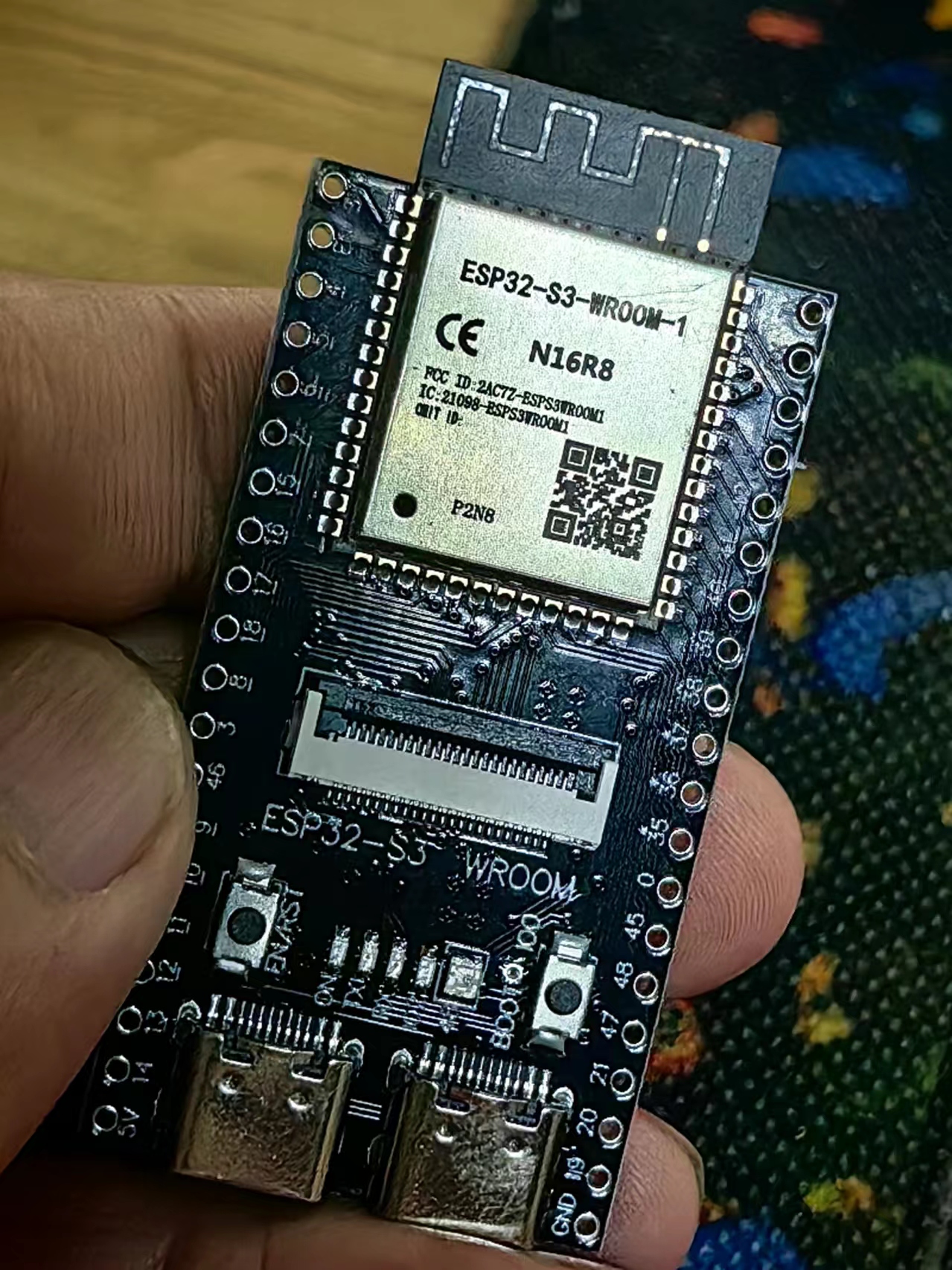

实验二百三十二：ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块
OV2640/5640摄像头模组
{花雕动手做}实验之一：使用 BLINK 测试板载LED
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百三十二：ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块
OV2640/5640摄像头模组
{花雕动手做}实验之一：使用 BLINK 测试板载LED
*/
// setup函数在按下复位按钮或给板子上电时运行一次
void setup() {
// 将数字引脚 LED_BUILTIN 初始化为输出模式
pinMode(LED_BUILTIN, OUTPUT);
}
// loop函数会不断重复运行
void loop() {
digitalWrite(LED_BUILTIN, HIGH); // 将LED点亮（HIGH表示高电平）
delay(1000); // 等待一秒
digitalWrite(LED_BUILTIN, LOW); // 将LED熄灭（LOW表示低电平）
delay(1000); // 等待一秒
}
[/code]
版本3.12

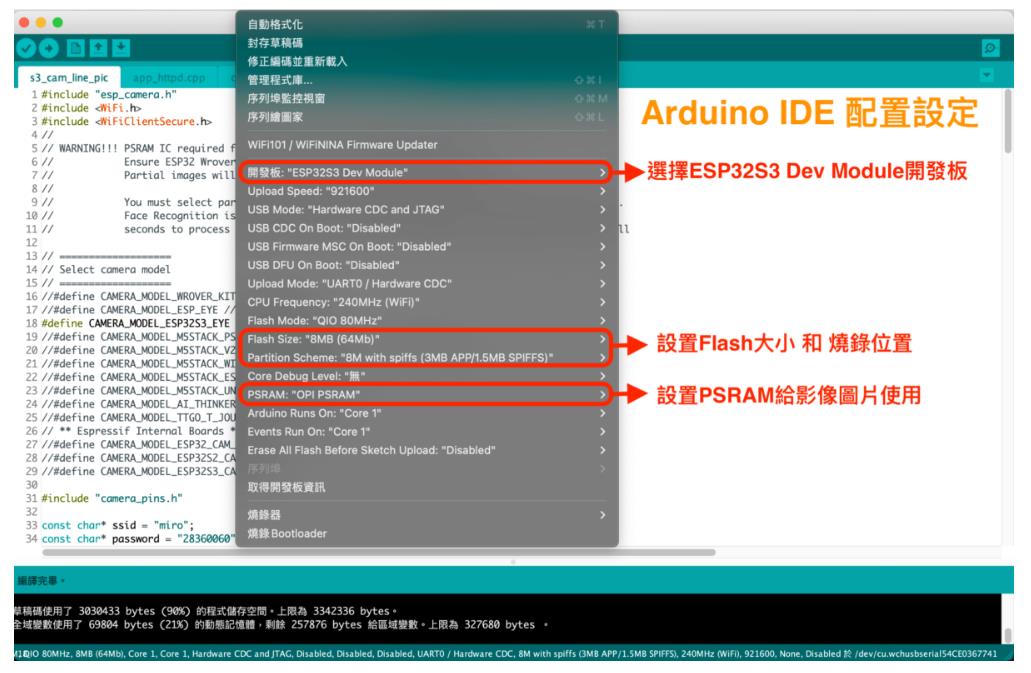

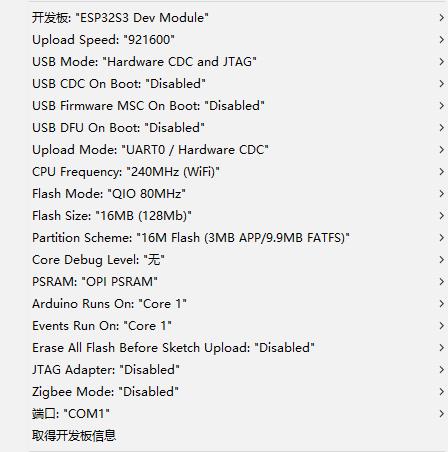

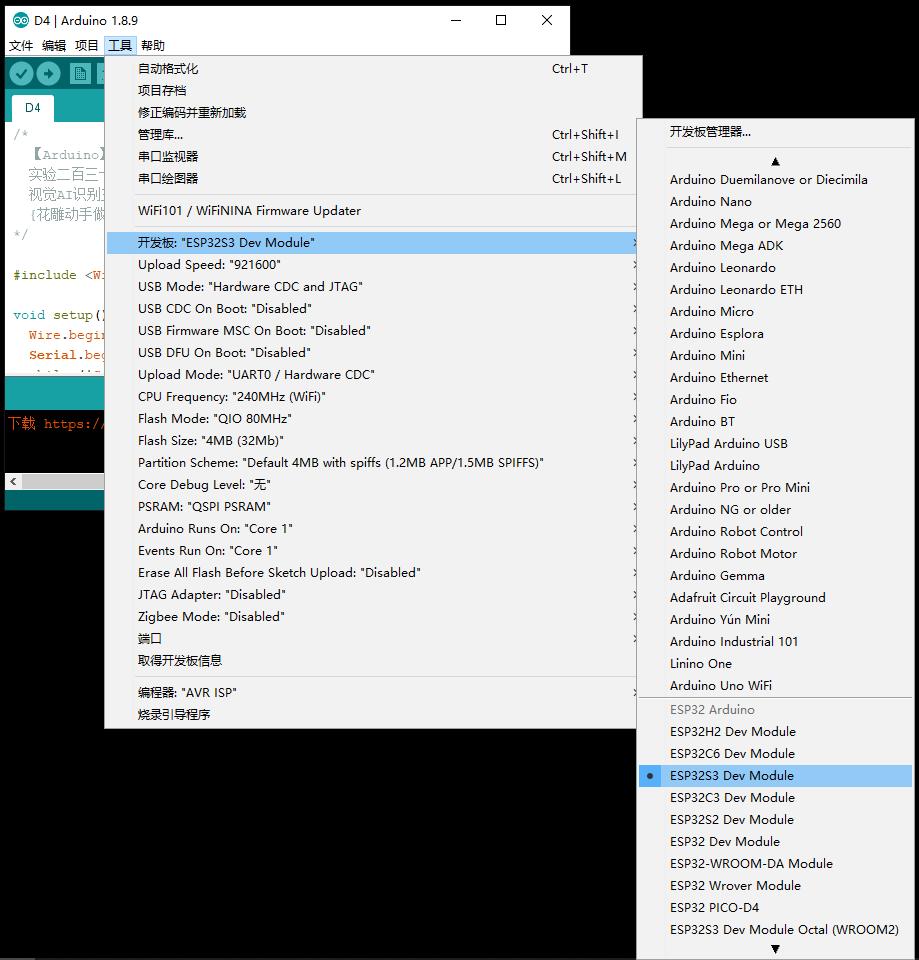

1、打开Arduino IDE，连接ESP32-S3 WROOM N16R8 CAM 开发板

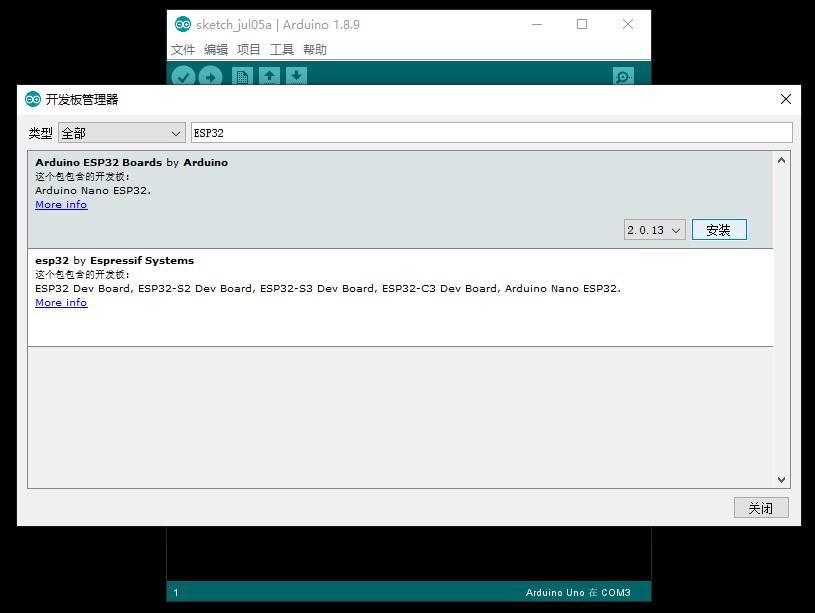

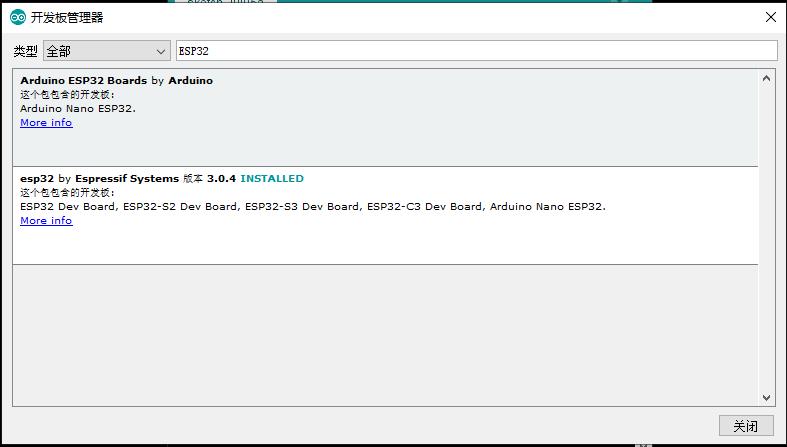

2、将 ESP32 JSON 文件链接添加到 Arduino IDE

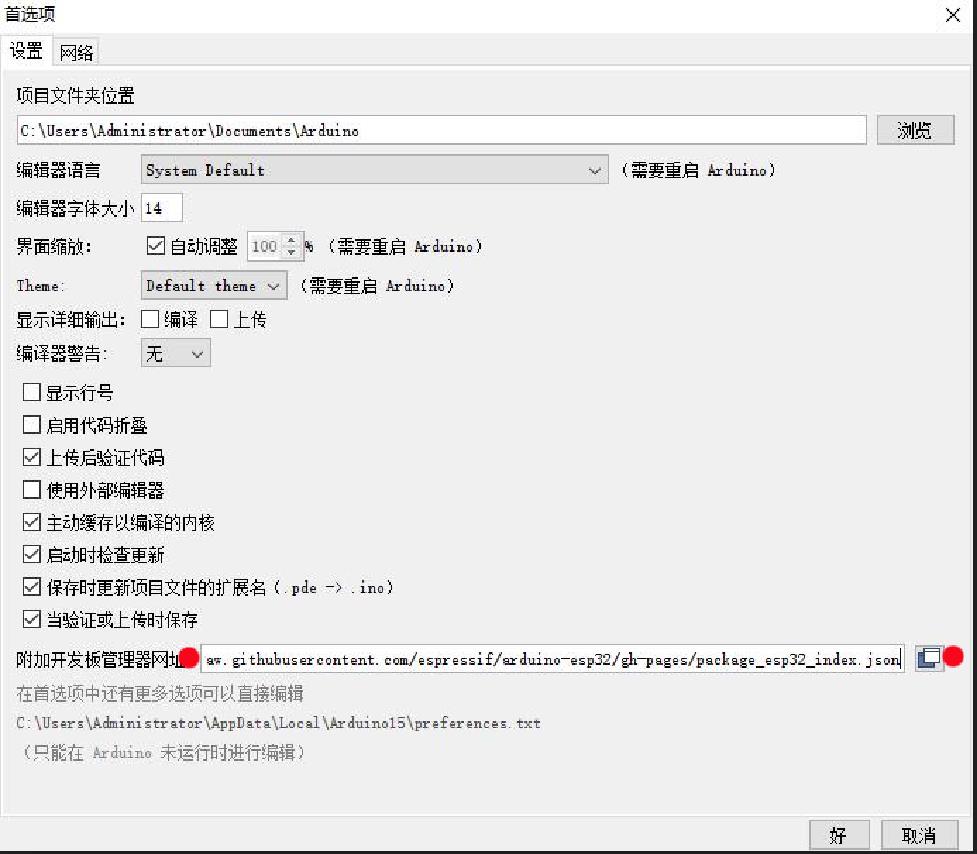

将ESP32-S3 WROOM N16R8 CAM 与 Arduino 一起使用需要在 Arduino IDE 中添加适当的 JSON 文件链接。这是在 Arduino IDE 中通过转到 File –> Preferences 来完成的。在设置选项卡中，在底部，您将看到 “Additional Boards Manager URLs”。需要添加ESP32-S3 WROOM N16R8 CAM的链接。单击下图所示的框，将打开一个弹出窗口，您可以在其中输入 JSON 文件的 URL。
JSON 文件链接：https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
