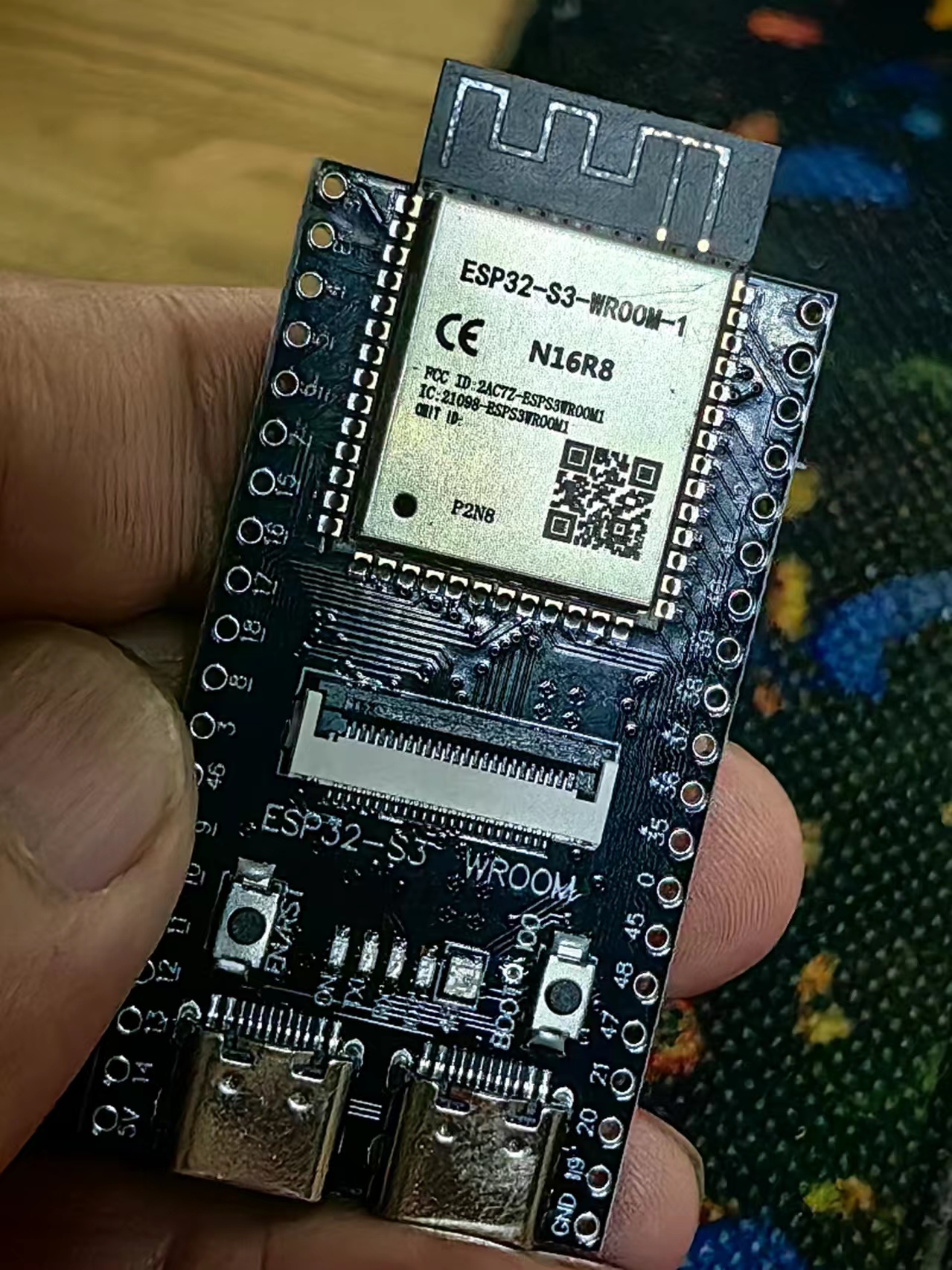

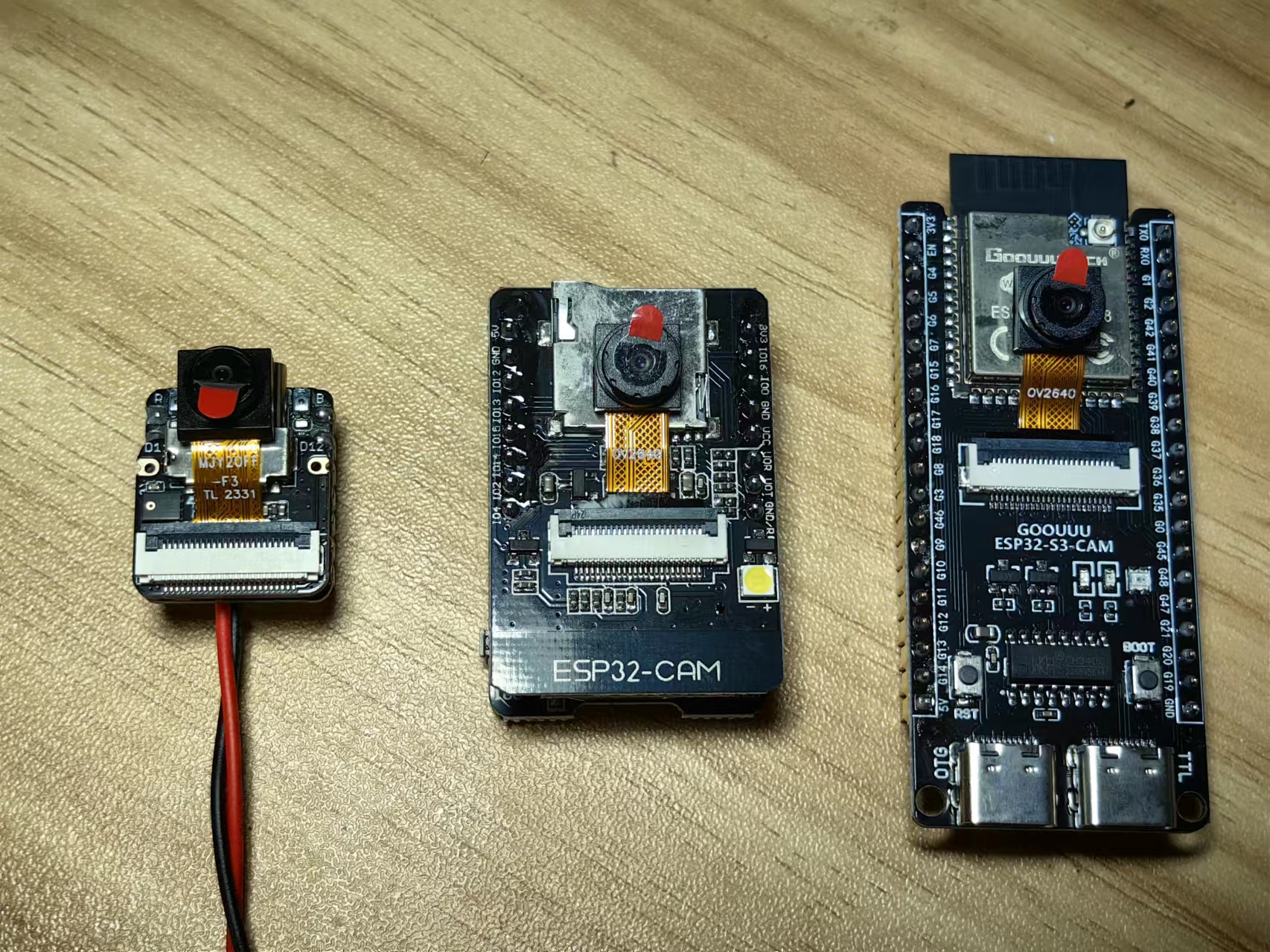

实验二百三十二：ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块
OV2640/5640摄像头模组
{花雕动手做}实验之二：使板载LED灯像呼吸一样渐亮和渐暗
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百三十二：ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块
OV2640/5640摄像头模组
{花雕动手做}实验之二：使板载LED灯像呼吸一样渐亮和渐暗
*/
#define PIN_LED 2 // 定义LED引脚
#define CHN 0 // 定义PWM通道
#define FRQ 1000 // 定义PWM频率
#define PWM_BIT 10 // 定义PWM精度为10位
void setup() {
ledcAttachChannel(PIN_LED, FRQ, PWM_BIT, CHN); // 将LED引脚附加到PWM通道
}
void loop() {
for (int i = 0; i < 2048; i++) { // 使灯渐亮
ledcWrite(PIN_LED, i);
delay(3);
}
for (int i = 2048; i > -1; i--) { // 使灯渐暗
ledcWrite(PIN_LED, i);
delay(3);
}
}[/code]
