【花雕学编程】Arduino动手做（232）---ESP32S3 CAM按钮控制LED

解释
引脚定义：
#define PIN_LED 21：定义LED连接的引脚为GPIO21。
#define PIN_BUTTON 47：定义按钮连接的引脚为GPIO47。
setup函数：
pinMode(PIN_LED, OUTPUT)：将LED引脚设置为输出模式。
pinMode(PIN_BUTTON, INPUT)：将按钮引脚设置为输入模式。
loop函数：
digitalRead(PIN_BUTTON) == LOW：读取按钮引脚的电平状态。如果按钮被按下，返回低电平（LOW）。
digitalWrite(PIN_LED, HIGH)：如果按钮被按下，点亮LED。
digitalWrite(PIN_LED, LOW)：如果按钮未被按下，熄灭LED。
参考
int digitalRead(int pin)：此函数返回给定引脚的电平值。根据引脚上的逻辑电平，返回“高”（HIGH）或“低”（LOW），即1或0。
这个代码的功能是：当按下按钮时，LED灯会点亮；松开按钮时，LED灯会熄灭。
实验场景图

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

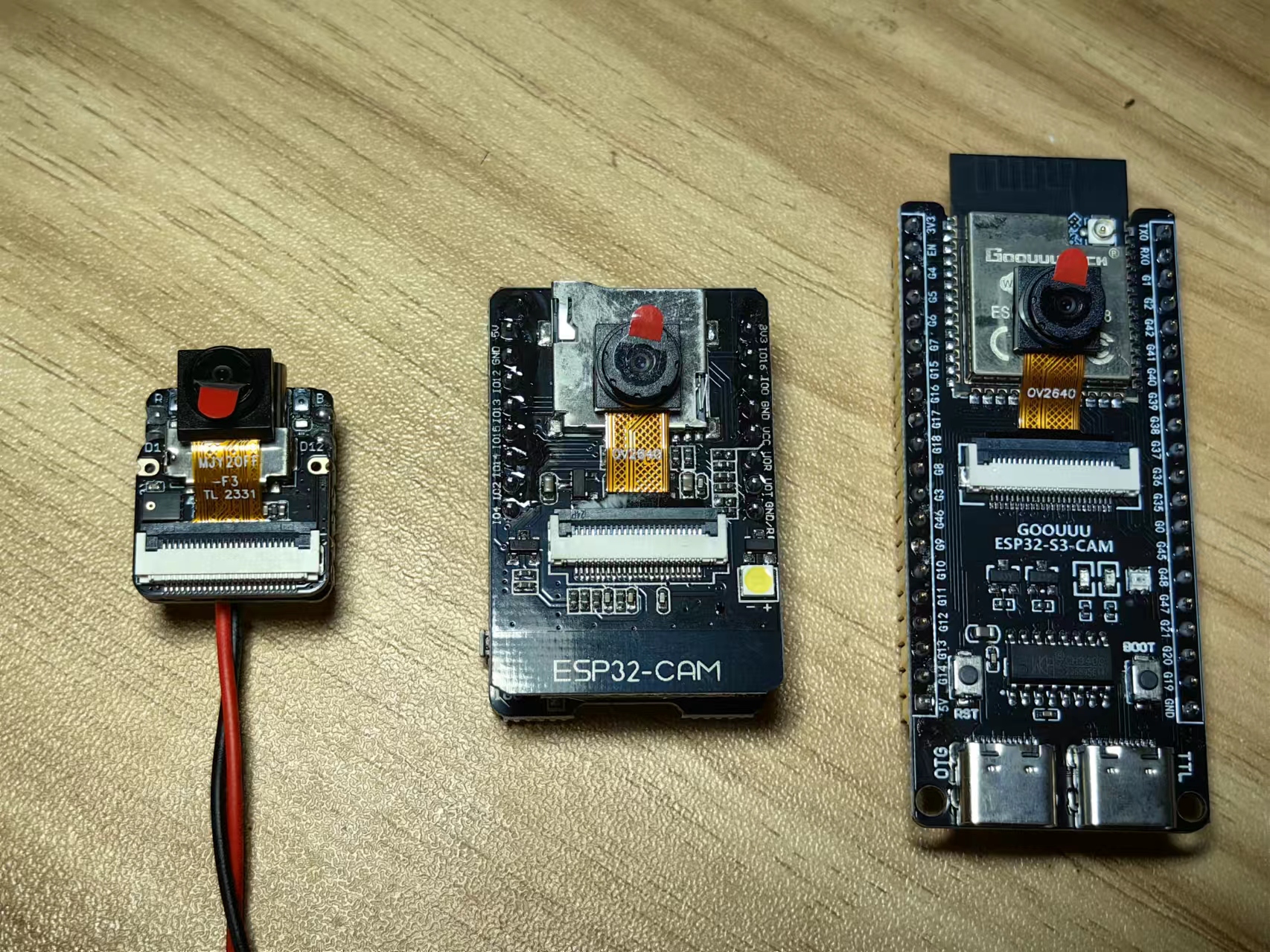

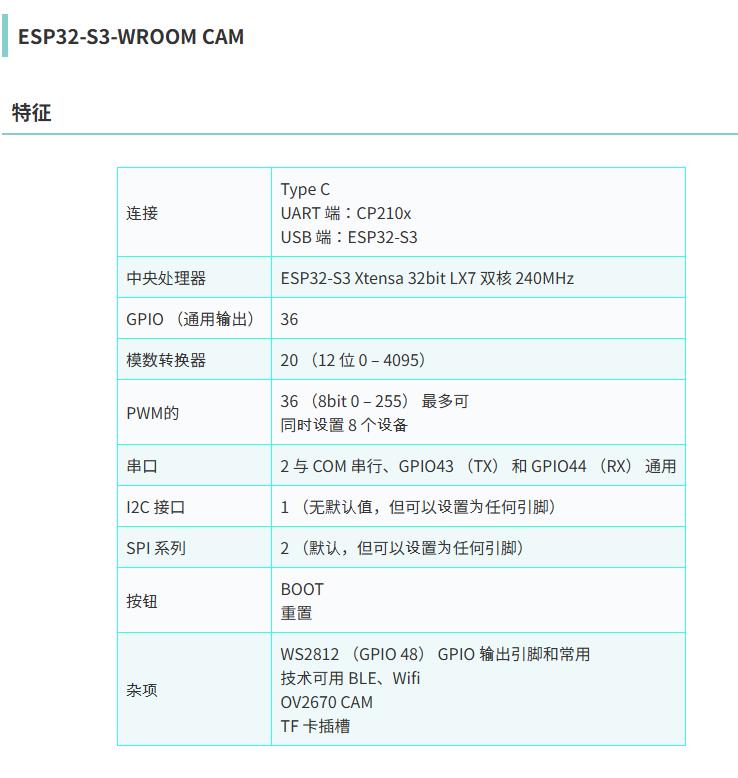

实验二百三十二：ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块
OV2640/5640摄像头模组
{花雕动手做}实验之九：ESP32-S3 N16R8 CAM 通过按钮开关控制LED状态
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百三十二：ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块
OV2640/5640摄像头模组
{花雕动手做}实验之九：ESP32-S3 N16R8 CAM 通过按钮开关控制LED状态
*/
#define PIN_LED 21 // 定义LED引脚为21
#define PIN_BUTTON 47 // 定义按钮引脚为47
// setup函数在按下复位或给板子上电时运行一次
void setup() {
// 将数字引脚PIN_LED初始化为输出模式
pinMode(PIN_LED, OUTPUT);
// 将数字引脚PIN_BUTTON初始化为输入模式
pinMode(PIN_BUTTON, INPUT);
}
// loop函数会一直重复运行
void loop() {
// 如果按钮被按下（引脚电平为低）
if (digitalRead(PIN_BUTTON) == LOW) {
// 点亮LED
digitalWrite(PIN_LED, HIGH);
} else {
// 熄灭LED
digitalWrite(PIN_LED, LOW);
}
}[/code]

项目2.1按钮和LED在项目中，我们将通过按钮开关控制LED状态。按下按钮时，我们的LED将打开，释放时，LED将关闭。
