【花雕学编程】Arduino动手做（232）---ESP32S3 CAM流星流光灯

在loop() 中，嵌套的for循环用于控制PWM的脉冲宽度，并且LED条形图在第一个for循环中添加每个1之后移动一个网格，根据阵列占空比中的值逐渐变化。如下表所示，第二行的值是数组中的值

程序解释
1、引脚定义：
const byte ledPins[] = {21, 47, 38, 39, 40, 41, 42, 2}：定义一个包含多个LED引脚的数组。
const byte chns[] = {0, 1, 2, 3, 4, 5, 6, 7}：定义PWM通道数组。
const int dutys[] = {...}：定义PWM占空比数组，用于控制LED亮度。
2、setup函数：
ledCounts = sizeof(ledPins)：计算LED引脚数组的大小，即LED的数量。
for (int i = 0; i < ledCounts; i++) { ledcAttachChannel(ledPins[i], 1000, 10, chns[i]); }：将每个LED引脚设置为PWM输出模式，并分配PWM通道。
3、loop函数：
顺序点亮每个LED：
for (int i = 0; i < 16; i++) { for (int j = 0; j < ledCounts; j++) { ledcWrite(ledPins[j], dutys[i + j]); } delay(delayTimes); }：依次点亮每个LED，延时指定时间后熄灭。
逆序点亮每个LED：
for (int i = 0; i < 16; i++) { for (int j = ledCounts - 1; j > -1; j--) { ledcWrite(ledPins[j], dutys[i + (ledCounts - 1 - j)]); } delay(delayTimes); }：依次逆序点亮每个LED，延时指定时间后熄灭。
这个代码的功能是：LED灯会依次顺序和逆序点亮和熄灭，形成流动效果。
实验场景图

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

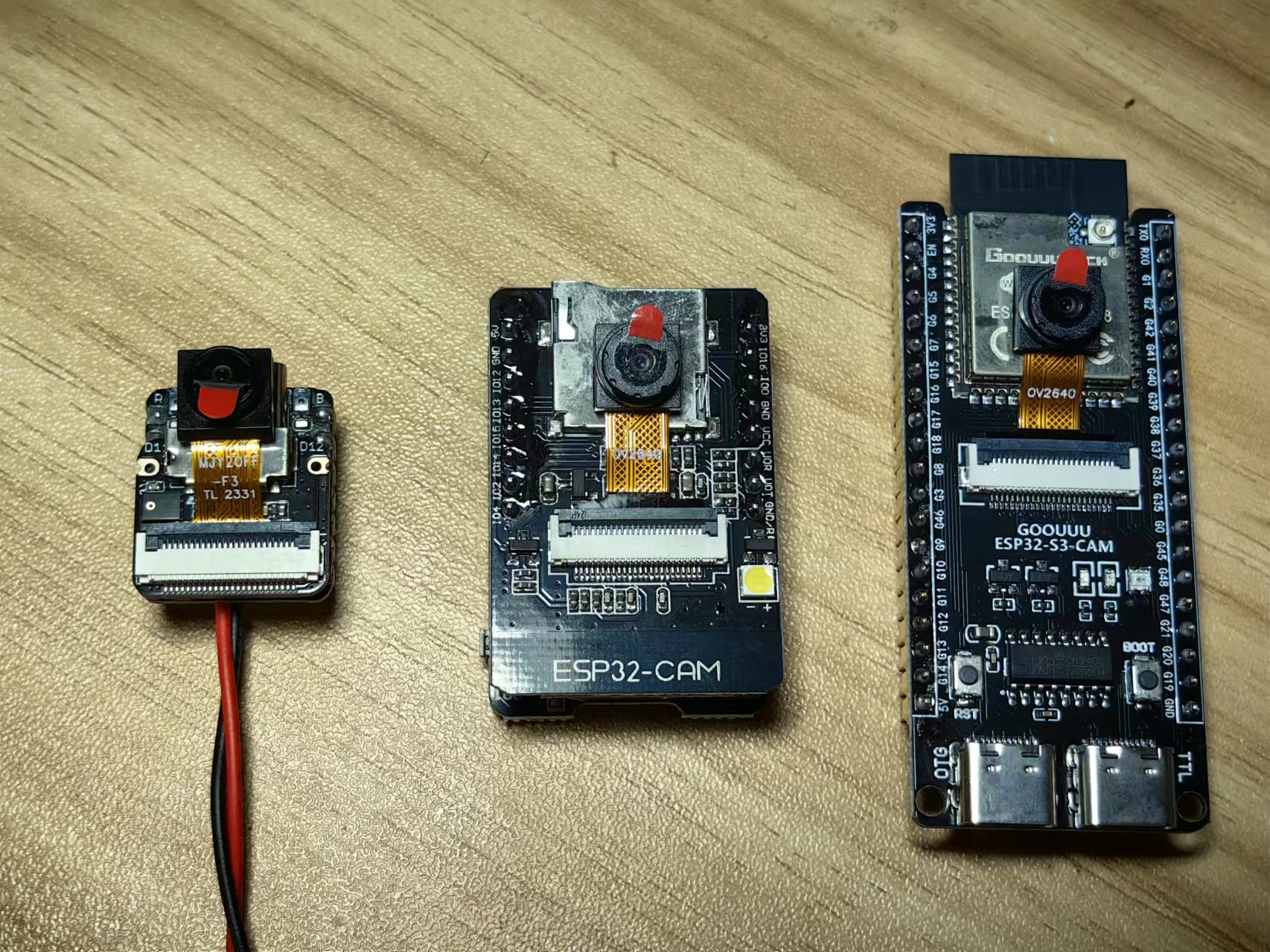

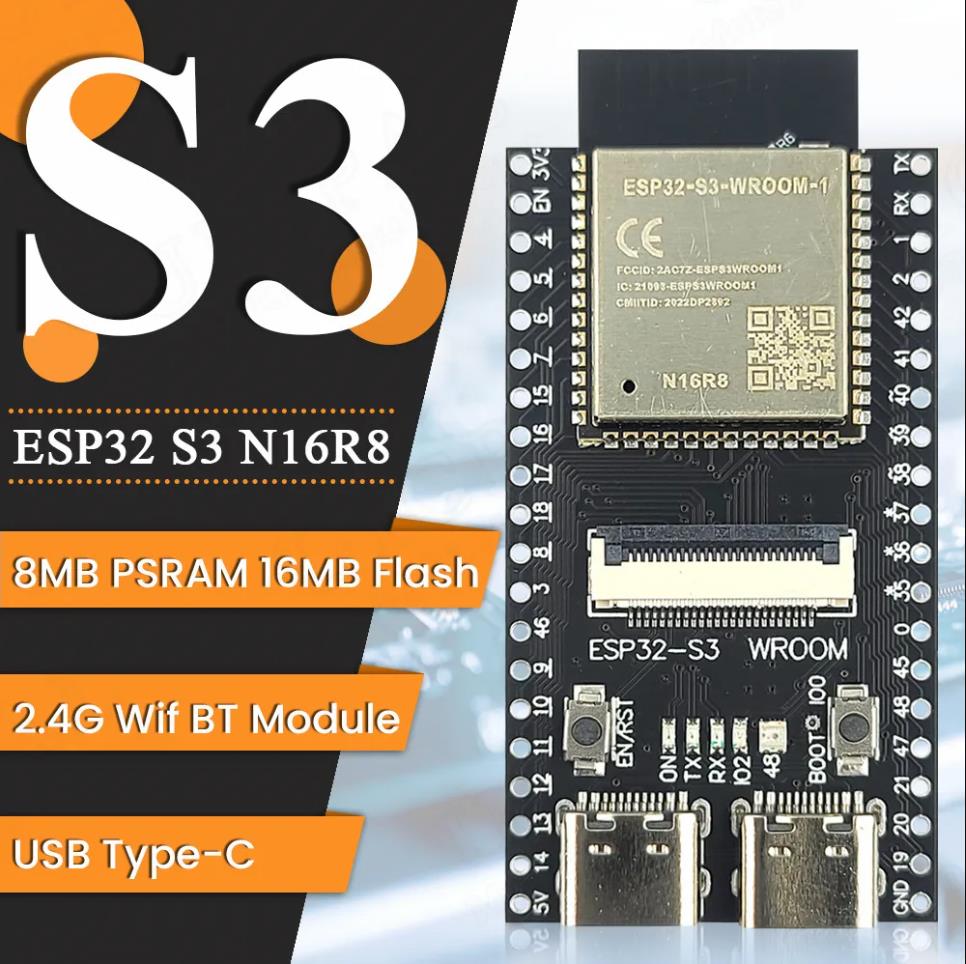

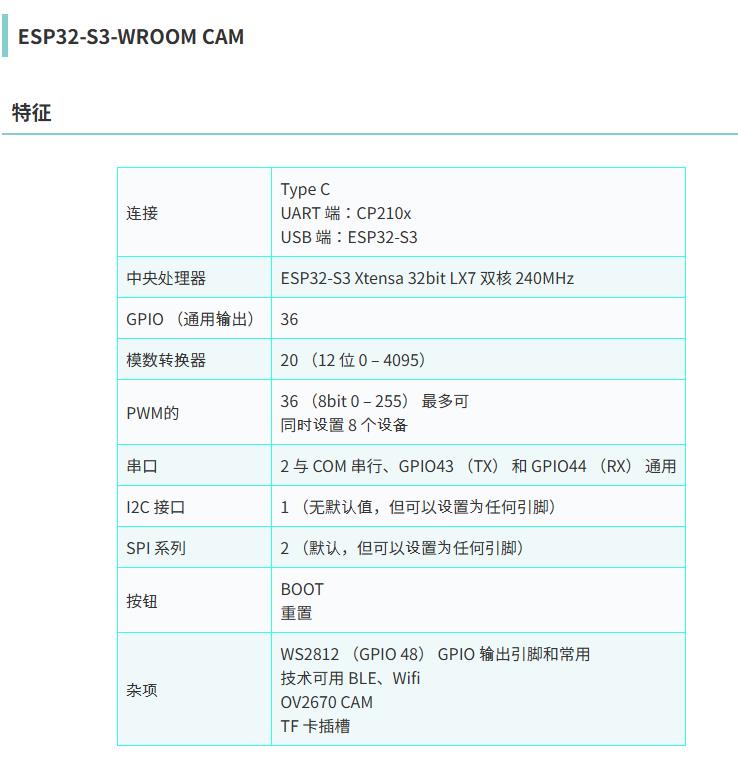

实验二百三十二：ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块
OV2640/5640摄像头模组

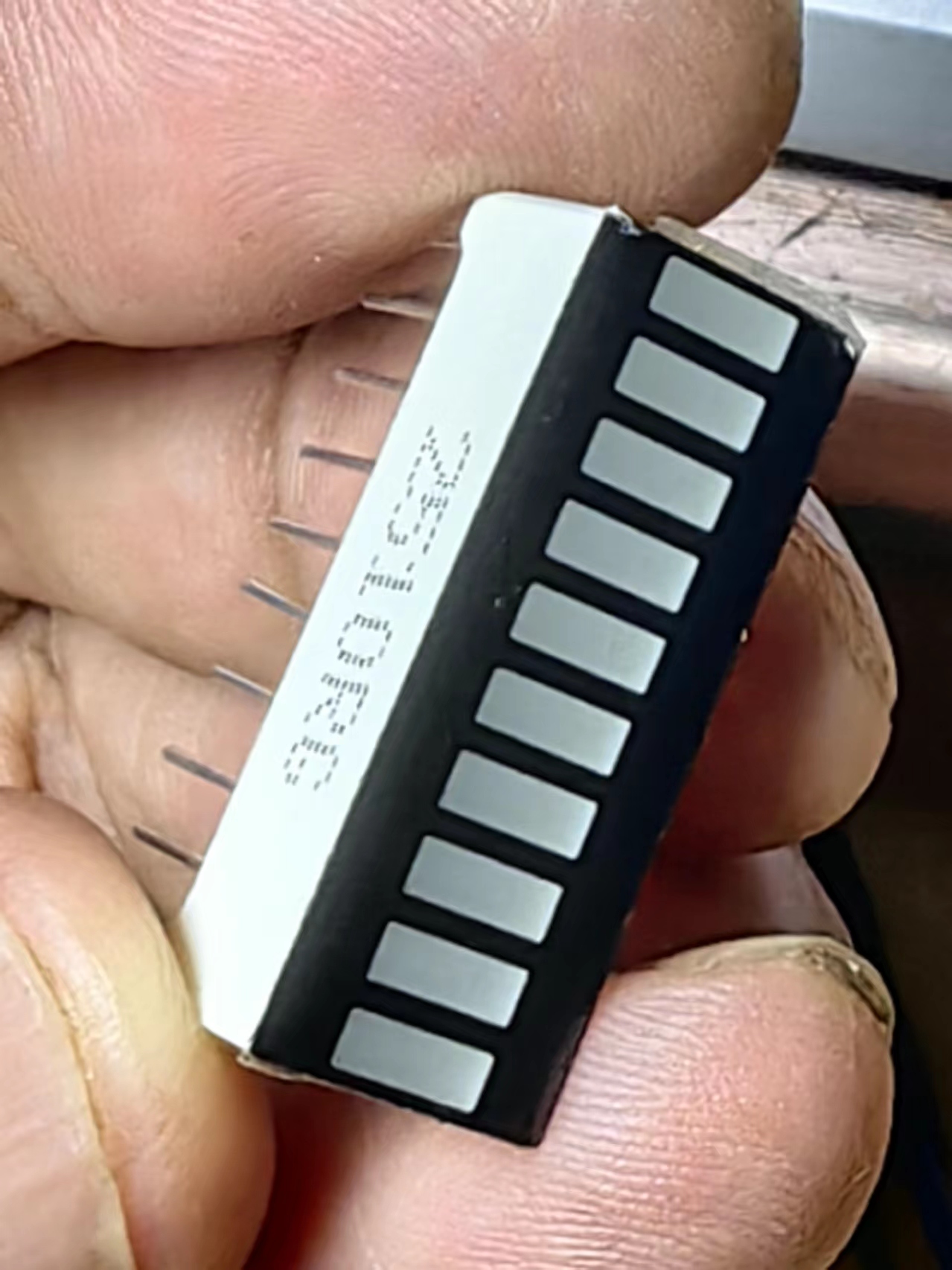

{花雕动手做}项目之十二：使用10位LED模块和ESP32-S3 CAM来制作带尾巴的流水灯（流星灯）
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百三十二：ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块
OV2640/5640摄像头模组
{花雕动手做}项目之十二：使用10位LED模块和ESP32-S3 CAM来制作带尾巴的流水灯（流星灯）
*/
const byte ledPins[] = {21, 47, 38, 39, 40, 41, 42, 2}; // 定义LED引脚
const byte chns[] = {0, 1, 2, 3, 4, 5, 6, 7}; // 定义PWM通道
const int dutys[] = {0, 0, 0, 0, 0, 0, 0, 0,
1023, 512, 256, 128, 64, 32, 16, 8,
0, 0, 0, 0, 0, 0, 0, 0
}; // 定义PWM占空比
int ledCounts;
int delayTimes = 50; // 流动速度，值越小速度越快
void setup() {
ledCounts = sizeof(ledPins); // 获取LED数量
for (int i = 0; i < ledCounts; i++) { // 设置PWM通道
ledcAttachChannel(ledPins[i], 1000, 10, chns[i]);
}
}
void loop() {
for (int i = 0; i < 16; i++) { // 从一侧流动到另一侧
for (int j = 0; j < ledCounts; j++) {
ledcWrite(ledPins[j], dutys[i + j]);
}
delay(delayTimes);
}
for (int i = 0; i < 16; i++) { // 从一侧流动到另一侧
for (int j = ledCounts - 1; j > -1; j--) {
ledcWrite(ledPins[j], dutys[i + (ledCounts - 1 - j)]);
}
delay(delayTimes);
}
}[/code]

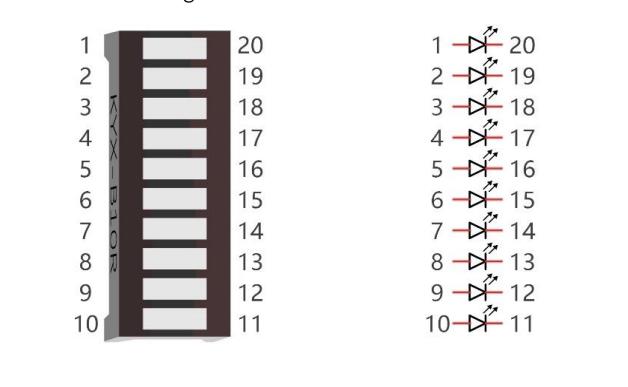

Arduino实验接线示意图

项目4.2带尾巴的流星流光灯
在学习了PWM之后，我们可以使用它来控制LED条形图并实现带尾巴的流星流光灯。元器件清单、电路、硬件与上个项目流水灯完全一致（使用其中八个LED）。
