【花雕学编程】Arduino动手做（232）---ESP32-S3-CAM WS2812B灯环

实验记录视频
【【花雕学编程】Arduino动手做（232）---ESP32-S3-CAM驱动WS2812B十五位灯环自动变换颜色】
https://www.bilibili.com/video/BV1AxsfetExp/?share_source=copy_web&vd_source=371a292a55e5ca9be994cbb4a86cc987
[media=x,500,375]https://www.bilibili.com/video/BV1AxsfetExp/?share_source=copy_web&vd_source=371a292a55e5ca9be994cbb4a86cc987[/media]

实验场景图

程序解释
1、导入库：
#include "Freenove_WS2812_Lib_for_ESP32.h"：导入Freenove WS2812库，用于控制WS2812B LED。
2、定义常量：
#define LEDS_COUNT 15：定义WS2812B LED的数量为15。
#define LEDS_PIN 48：定义WS2812B LED连接的引脚为48。
#define CHANNEL 0：定义RMT模块通道为0。
3、创建Freenove_ESP32_WS2812对象：
Freenove_ESP32_WS2812 strip = Freenove_ESP32_WS2812(LEDS_COUNT, LEDS_PIN, CHANNEL, TYPE_GRB)：创建一个Freenove_ESP32_WS2812对象，参数为LED数量、引脚、通道和LED类型（GRB顺序）。
4、定义颜色数组：
int m_color[5][3] = { {255, 0, 0}, {0, 255, 0}, {0, 0, 255}, {255, 255, 255}, {0, 0, 0} }：定义一个颜色数组，每个颜色由红、绿、蓝三个分量组成。
5、setup函数：
strip.begin()：初始化LED条。
strip.setBrightness(10)：设置LED亮度为10（最大亮度为255）。
6、loop函数：
for (int j = 0; j < 5; j++) { ... }：循环遍历颜色数组。
for (int i = 0; i < LEDS_COUNT; i++) { ... }：循环遍历每个LED。
strip.setLedColorData(i, m_color[j][0], m_color[j][1], m_color[j][2])：设置每个LED的颜色数据。
strip.show()：发送颜色数据到LED并显示。
delay(delayval)：每个LED的间隔时间。
delay(500)：每组颜色的间隔时间。
这个代码的功能是：控制15个WS2812B LED显示不同的颜色，每个颜色显示一段时间后切换到下一个颜色。

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

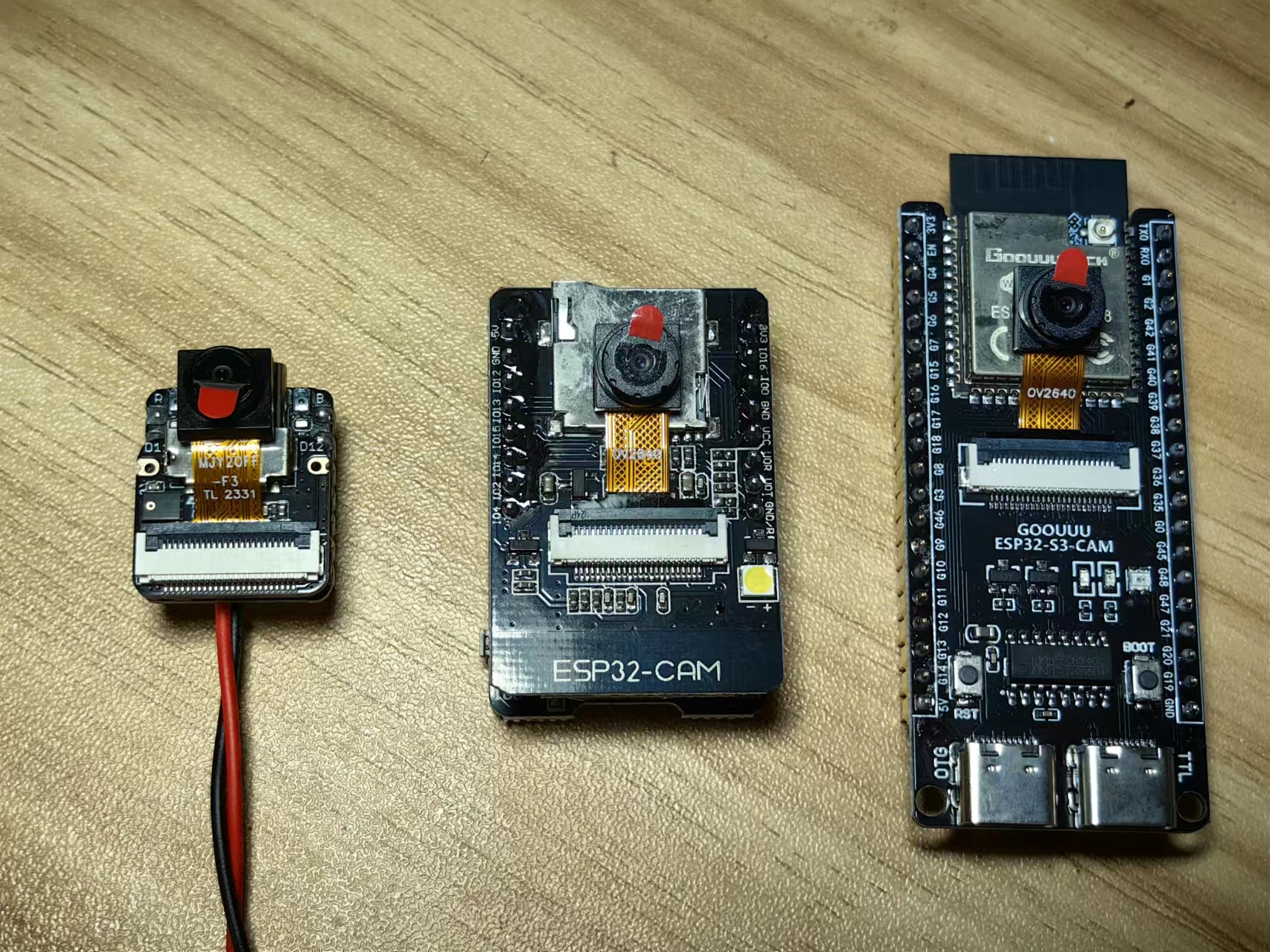

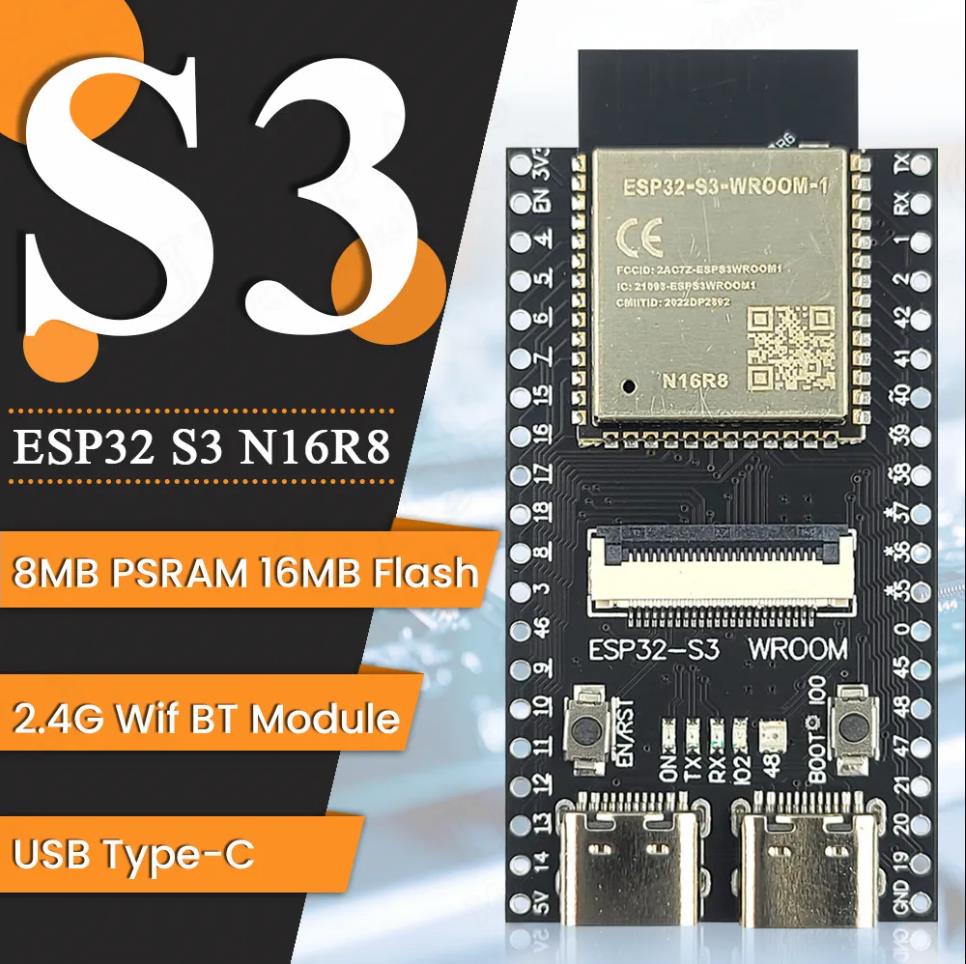

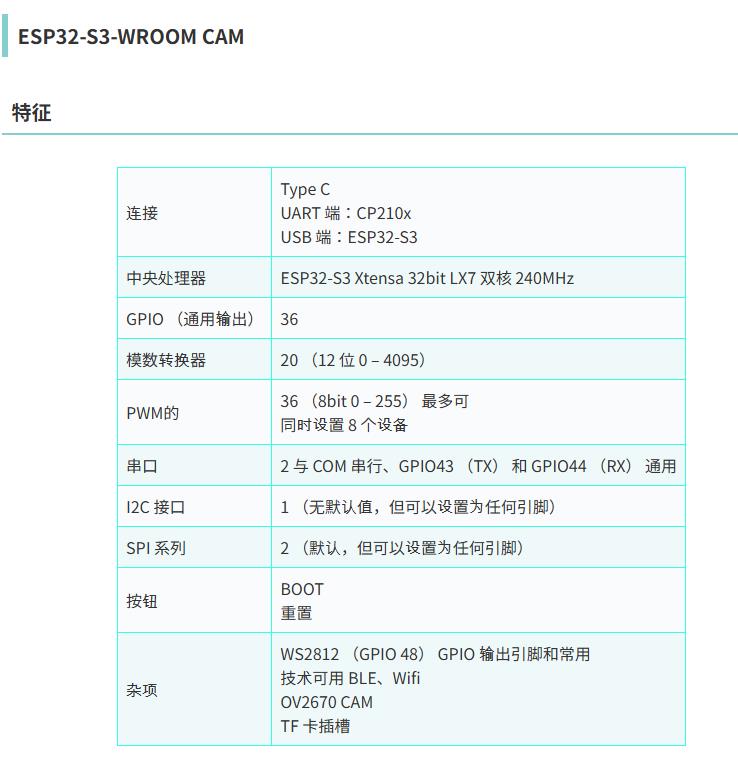

实验二百三十二：ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块
OV2640/5640摄像头模组
{花雕动手做}项目之十五：ESP32-S3-CAM驱动WS2812B十五位灯环自动变换颜色
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百三十二：ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块
OV2640/5640摄像头模组
{花雕动手做}项目之十五：ESP32-S3-CAM驱动WS2812B十五位灯环自动变换颜色
*/
#include "Freenove_WS2812_Lib_for_ESP32.h" // 导入Freenove WS2812库
#define LEDS_COUNT 15 // 定义LED数量
#define LEDS_PIN 48 // 定义连接到Freenove 8 LED条的引脚
#define CHANNEL 0 // 定义RMT模块通道
// 创建Freenove_ESP32_WS2812对象，参数为LED数量、引脚、通道和LED类型
Freenove_ESP32_WS2812 strip = Freenove_ESP32_WS2812(LEDS_COUNT, LEDS_PIN, CHANNEL, TYPE_GRB);
// 定义颜色数组，每个颜色由三个分量（红、绿、蓝）组成
int m_color[5][3] = { {255, 0, 0}, {0, 255, 0}, {0, 0, 255}, {255, 255, 255}, {0, 0, 0} };
int delayval = 100; // 定义每个LED的间隔时间
void setup() {
strip.begin(); // 初始化LED条
strip.setBrightness(66); // 设置亮度（0-255）
}
void loop() {
for (int j = 0; j < 5; j++) { // 循环遍历颜色数组
for (int i = 0; i < LEDS_COUNT; i++) { // 循环遍历每个LED
strip.setLedColorData(i, m_color[j][0], m_color[j][1], m_color[j][2]); // 设置颜色数据
strip.show(); // 发送颜色数据到LED并显示
delay(delayval); // 每个LED的间隔时间
}
delay(500); // 每组颜色的间隔时间
}
}[/code]

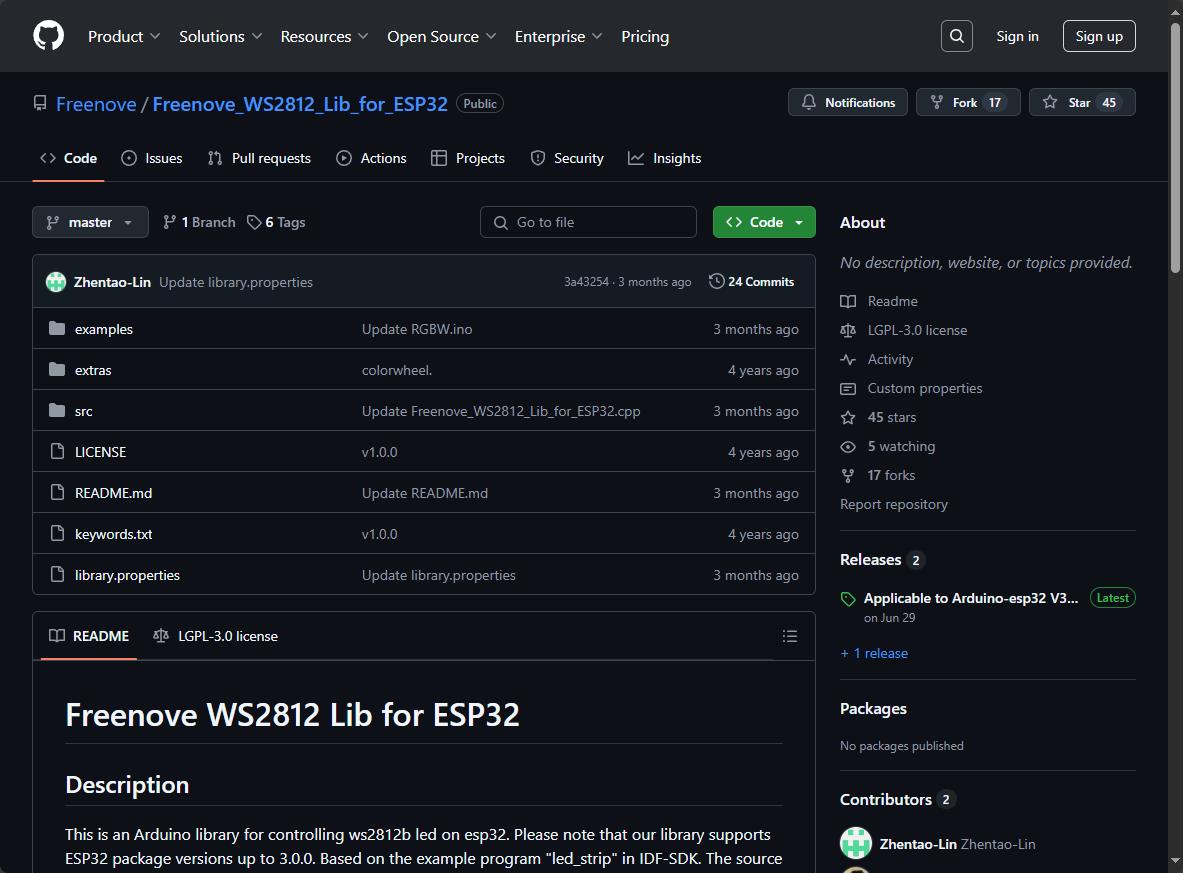

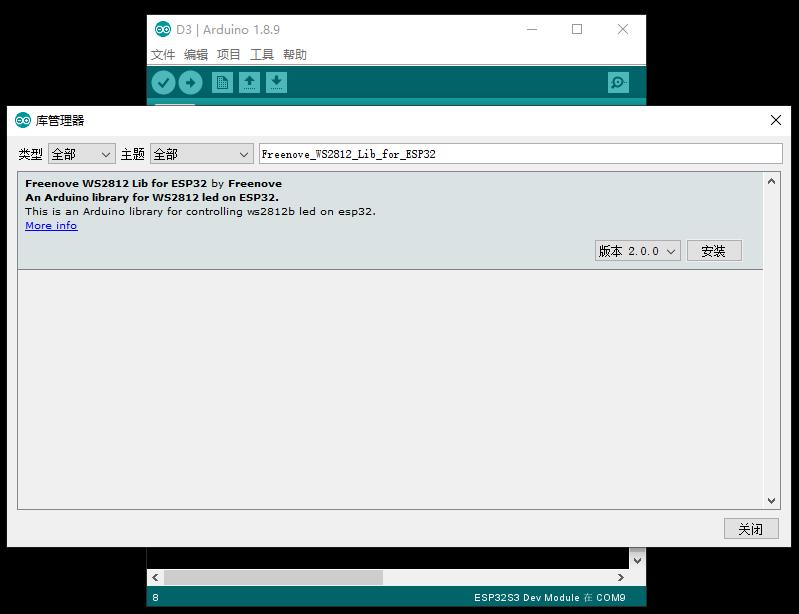

搜索并安装“Freenove_WS2812_Lib_for_ESP32” 库
链接：https://github.com/Freenove/Freenove_WS2812_Lib_for_ESP32

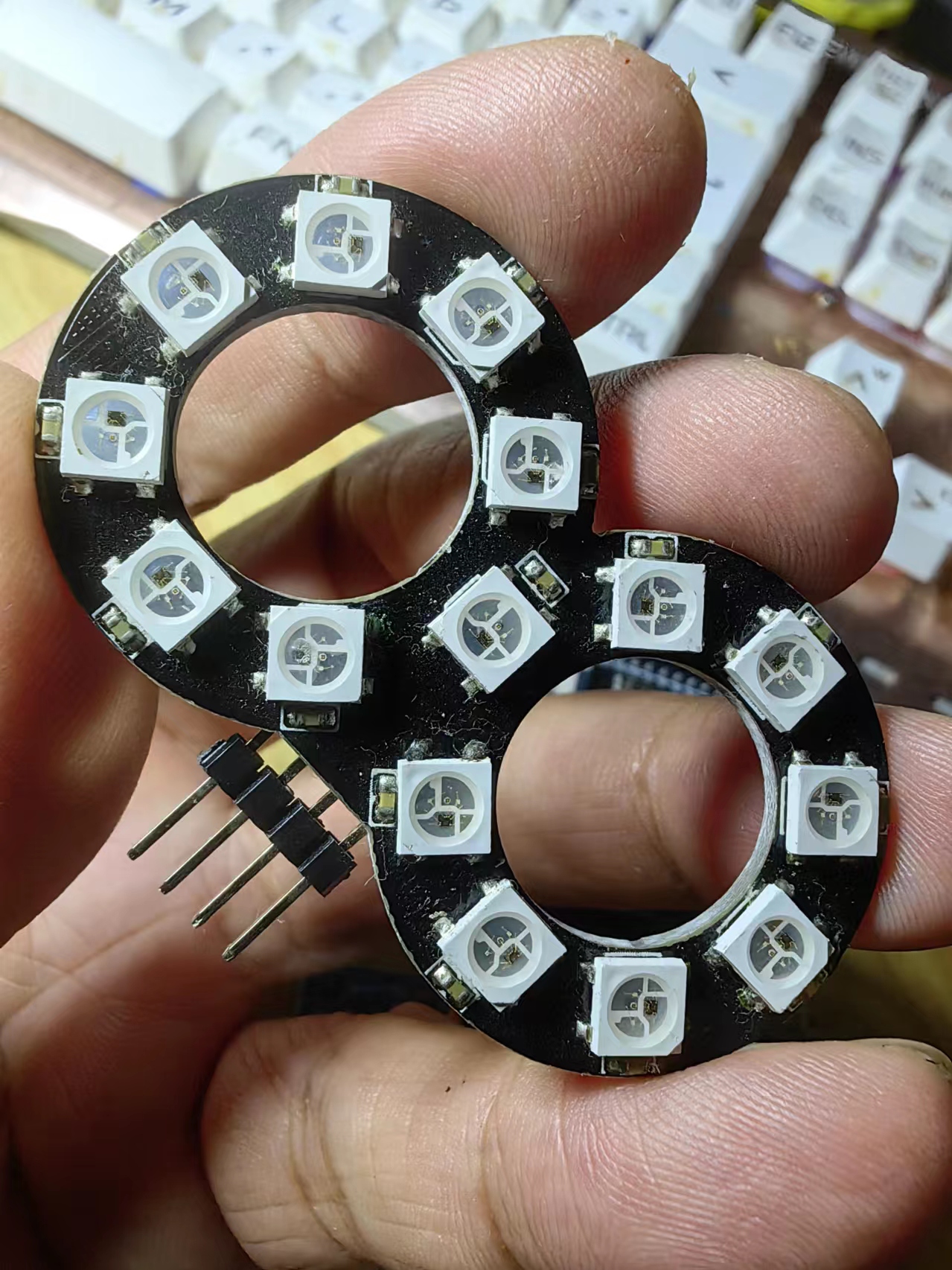

测试LED Pixel，学习使用更方便的RGB led灯，该WS2812B 灯仅需要一个GPIO控件，并且理论上可以无限串联连接。每个LED可以独立控制。项目6.1 LEDPixel了解LEDPixel的基本用法并使用它闪烁红色，绿色和蓝色。这是WS2812B十五位灯环。
