【花雕学编程】Arduino动手做（232）--ESP32S3-CAM 16位彩虹灯

实验场景图

实验记录视频
【【花雕学编程】Arduino动手做（232）---使用ESP32-S3-CAM驱动WS2812B的4X4方形16位屏彩虹灯】
https://www.bilibili.com/video/BV1ZNxNeNEmb/?share_source=copy_web&vd_source=371a292a55e5ca9be994cbb4a86cc987
[media=x,500,375]https://www.bilibili.com/video/BV1ZNxNeNEmb/?share_source=copy_web&vd_source=371a292a55e5ca9be994cbb4a86cc987[/media]

代码解释：
1、库文件导入：
[code]#include "Freenove_WS2812_Lib_for_ESP32.h" // 导入Freenove WS2812库[/code]
这行代码导入了Freenove的WS2812库，用于控制WS2812B LED灯带。
2、定义常量：
[code]#define LEDS_COUNT 16 // 定义LED灯的数量
#define LEDS_PIN 48 // 定义LED灯连接的引脚
#define CHANNEL 0 // 定义使用的通道[/code]
这里定义了LED灯的数量、连接的引脚和使用的通道。LEDS_COUNT表示灯珠数量，LEDS_PIN表示连接的GPIO引脚，CHANNEL表示使用的PWM通道。
3、创建对象：
[code]Freenove_ESP32_WS2812 strip = Freenove_ESP32_WS2812(LEDS_COUNT, LEDS_PIN, CHANNEL, TYPE_GRB);[/code]
创建一个Freenove_ESP32_WS2812对象strip，用于控制LED灯带。参数包括灯珠数量、引脚、通道和LED类型（GRB）。
4、初始化设置：
[code]void setup() {
strip.begin(); // 初始化LED灯带
strip.setBrightness(20); // 设置亮度（0-255）
}[/code]
在setup函数中，调用strip.begin()初始化LED灯带，并使用strip.setBrightness(20)设置亮度为20（范围0-255）。
5、循环动画：
[code]void loop() {
for (int j = 0; j < 255; j += 2) {
for (int i = 0; i < LEDS_COUNT; i++) {
strip.setLedColorData(i, strip.Wheel((i * 256 / LEDS_COUNT + j) & 255));
}
strip.show(); // 显示设置的颜色
delay(5); // 延迟5毫秒
}
}[/code]
在loop函数中，外层循环变量j从0到255，每次增加2。内层循环变量i从0到LEDS_COUNT，设置每个LED的颜色。strip.Wheel函数生成颜色数据，strip.setLedColorData函数设置LED颜色，strip.show函数显示颜色，delay(5)函数延迟5毫秒。
这个代码实现了一个动态的彩虹效果，每个LED的颜色会随着时间变化，形成一个流动的彩虹效果。

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

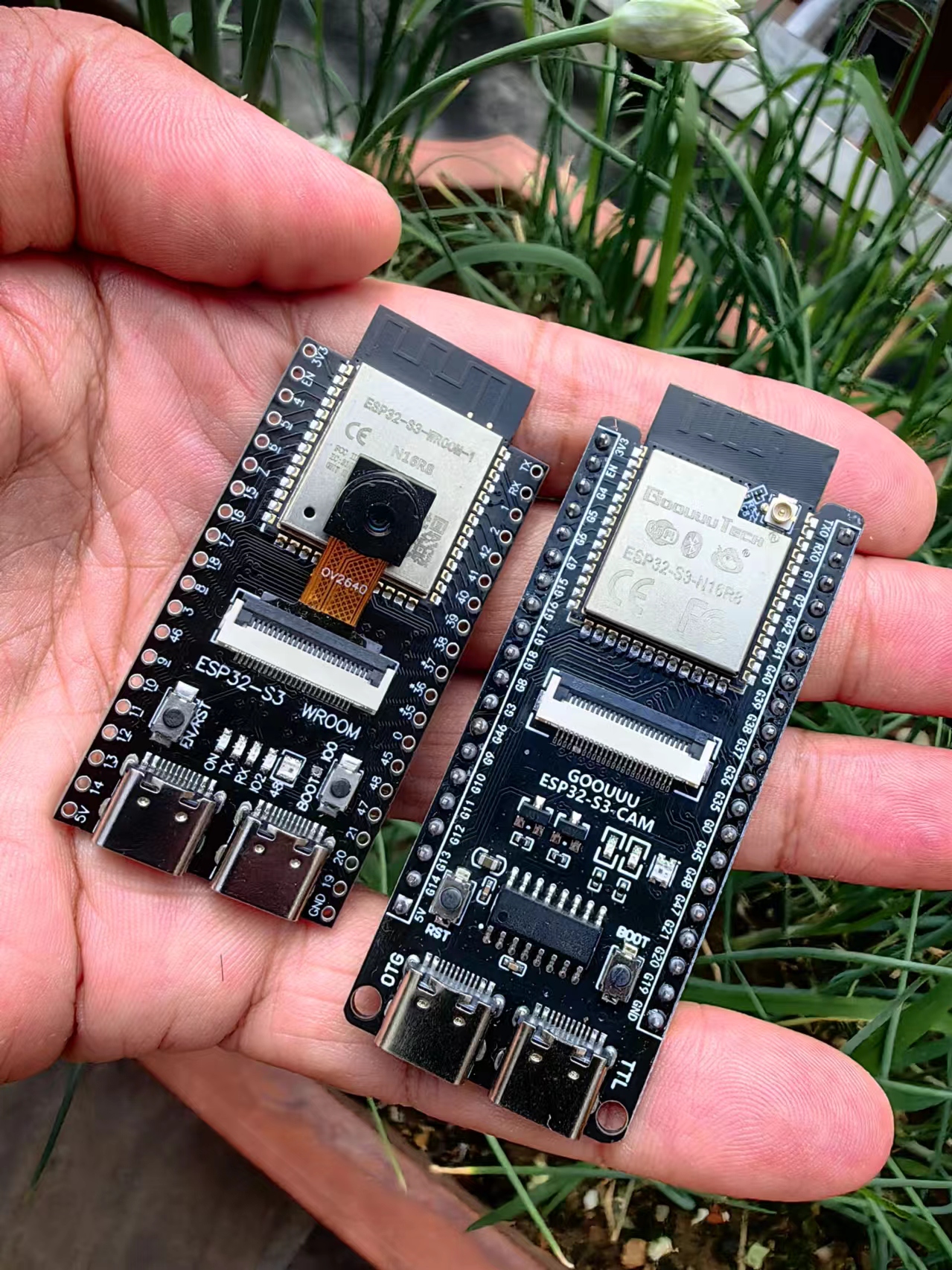

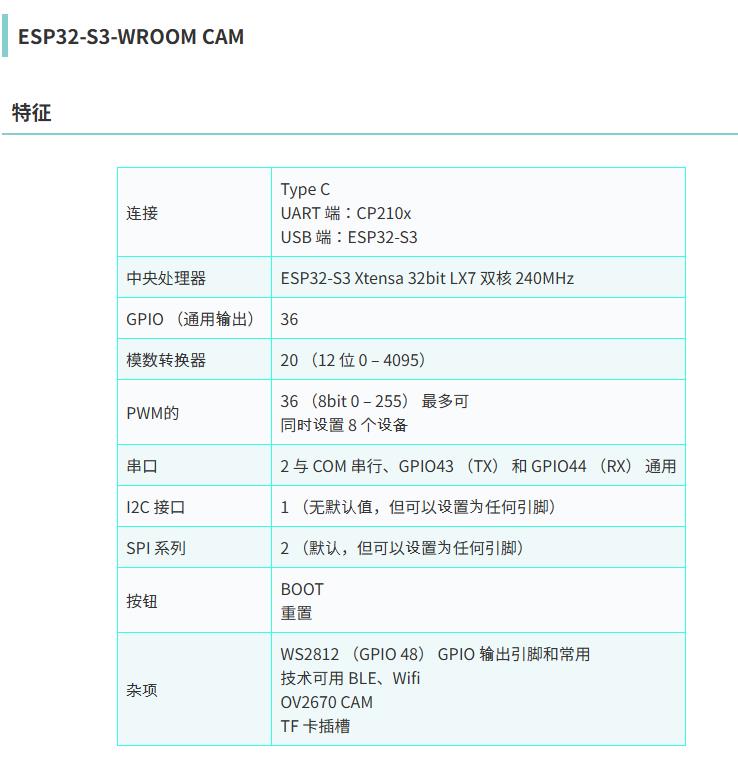

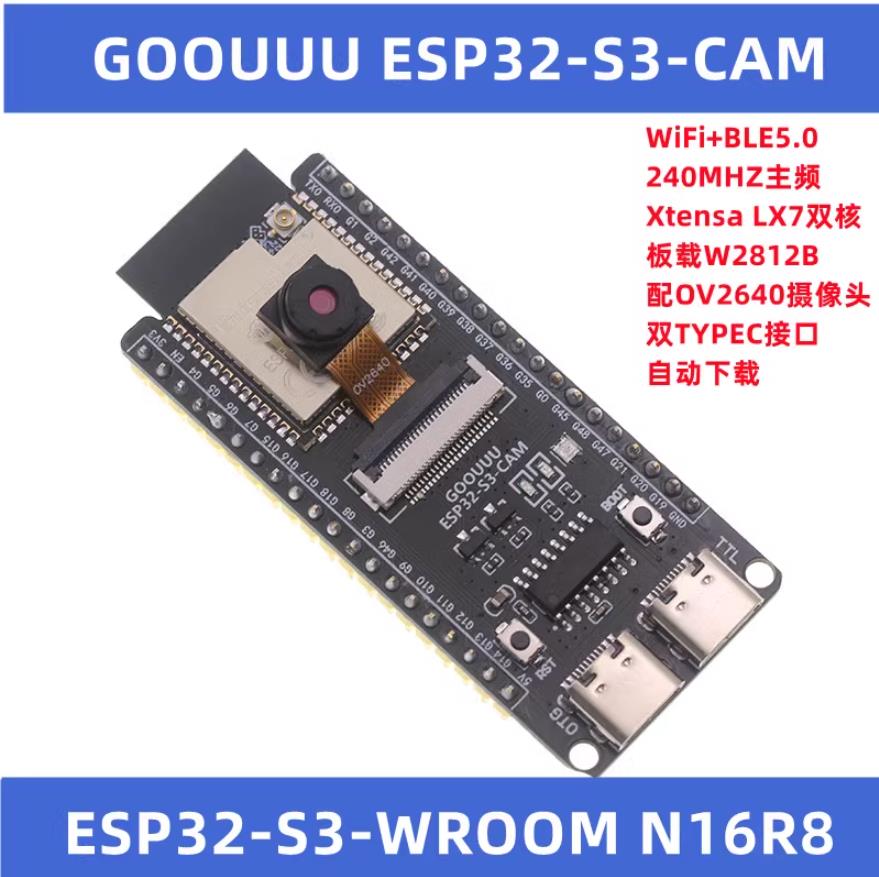

实验二百三十二：ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块
OV2640/5640摄像头模组
{花雕动手做}项目之十七：使用ESP32-S3-CAM驱动WS2812B的4X4方形16位屏彩虹灯
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百三十二：ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块
OV2640/5640摄像头模组
{花雕动手做}项目之十七：使用ESP32-S3-CAM驱动WS2812B的4X4方形16位屏彩虹灯
*/
#include "Freenove_WS2812_Lib_for_ESP32.h" // 导入Freenove WS2812库
#define LEDS_COUNT 16 // 定义LED灯的数量
#define LEDS_PIN 48 // 定义LED灯连接的引脚
#define CHANNEL 0 // 定义使用的通道
// 创建Freenove_ESP32_WS2812对象，参数为LED数量、引脚、通道和LED类型
Freenove_ESP32_WS2812 strip = Freenove_ESP32_WS2812(LEDS_COUNT, LEDS_PIN, CHANNEL, TYPE_GRB);
void setup() {
strip.begin(); // 初始化LED灯带
strip.setBrightness(18); // 设置亮度（0-255）
}
void loop() {
for (int j = 0; j < 255; j += 2) { // 循环变量j，从0到255，每次增加2
for (int i = 0; i < LEDS_COUNT; i++) { // 循环变量i，从0到LED数量
// 设置每个LED的颜色，使用Wheel函数生成颜色
strip.setLedColorData(i, strip.Wheel((i * 256 / LEDS_COUNT + j) & 255));
}
strip.show(); // 显示设置的颜色
delay(5); // 延迟5毫秒
}
}[/code]

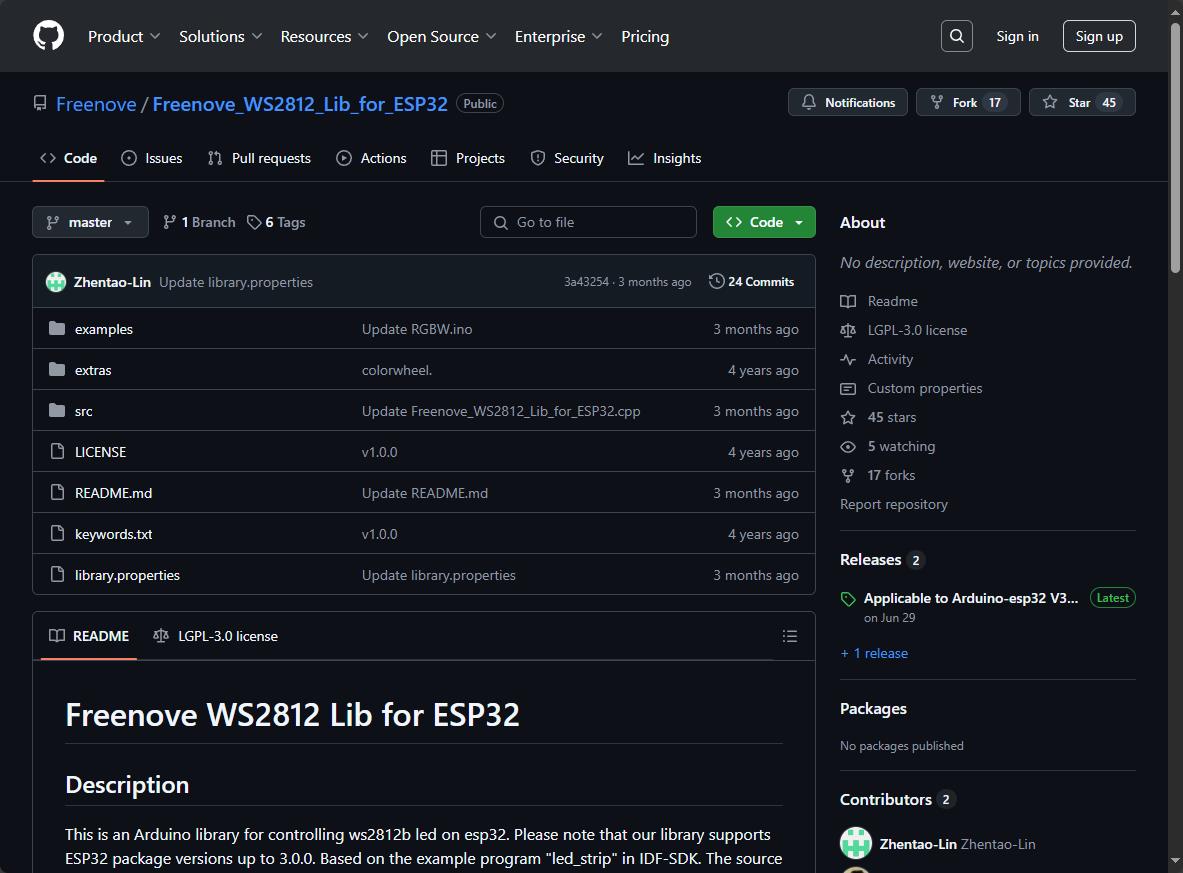

搜索并安装“Freenove_WS2812_Lib_for_ESP32” 库
链接：https://github.com/Freenove/Freenove_WS2812_Lib_for_ESP32

WS2812B是一种智能控制LED光源，广泛应用于各种灯光装置中。它的控制电路和RGB芯片集成在一个5050封装中，具有高亮度、低功耗和长寿命等优点。
WS2812B的4X4方形16位灯屏是由16个WS2812B LED灯珠串联组成的环形灯带。每个灯珠都可以独立控制颜色和亮度，通过单一的数据线进行通信。以下是一些关键特点：
1、高可编程性：每个LED可以独立设置颜色和亮度，实现丰富的动态效果和颜色变化。
2、简单的控制接口：使用单一数据线进行通信，控制每个LED的颜色和亮度。
3、低功耗：采用高效的LED驱动技术，适合电池供电的应用。
4、灵活应用：广泛应用于室内装饰、灯光艺术、电子产品原型设计等领域。
使用方法：
1、硬件连接：将灯环的VCC连接到5V电源，GND连接到地，DIN连接到控制器的数据输出端。
2、软件控制：可以使用Arduino等微控制器，通过库文件（如Adafruit_NeoPixel或FastLED）编写代码来控制灯环的颜色和效果。

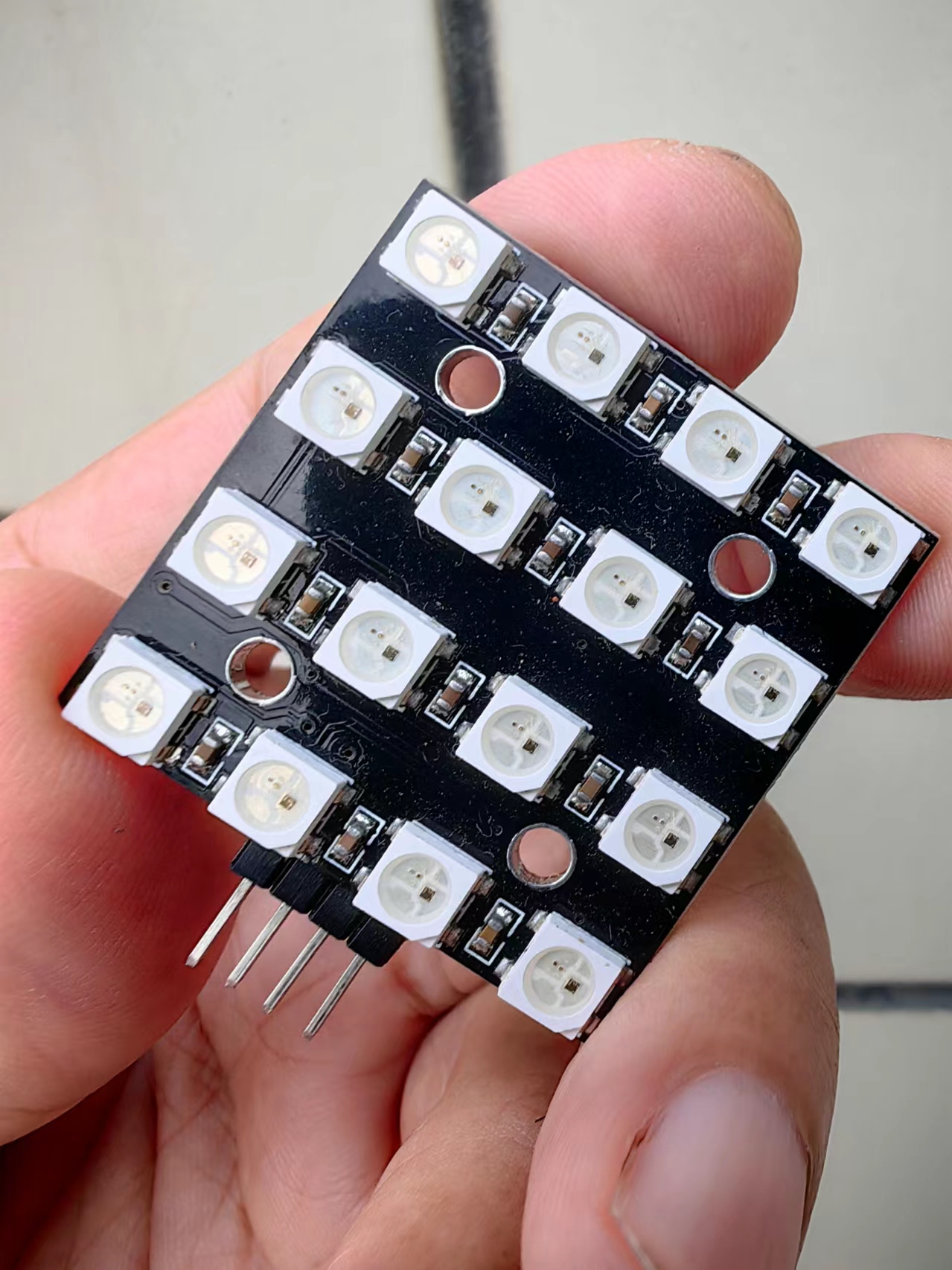

这是WS2812B的4X4方形16位灯屏。
