【花雕学编程】Arduino动手做（232）--ESP32S3-CAM 蜂鸣器门铃

实验场景图

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

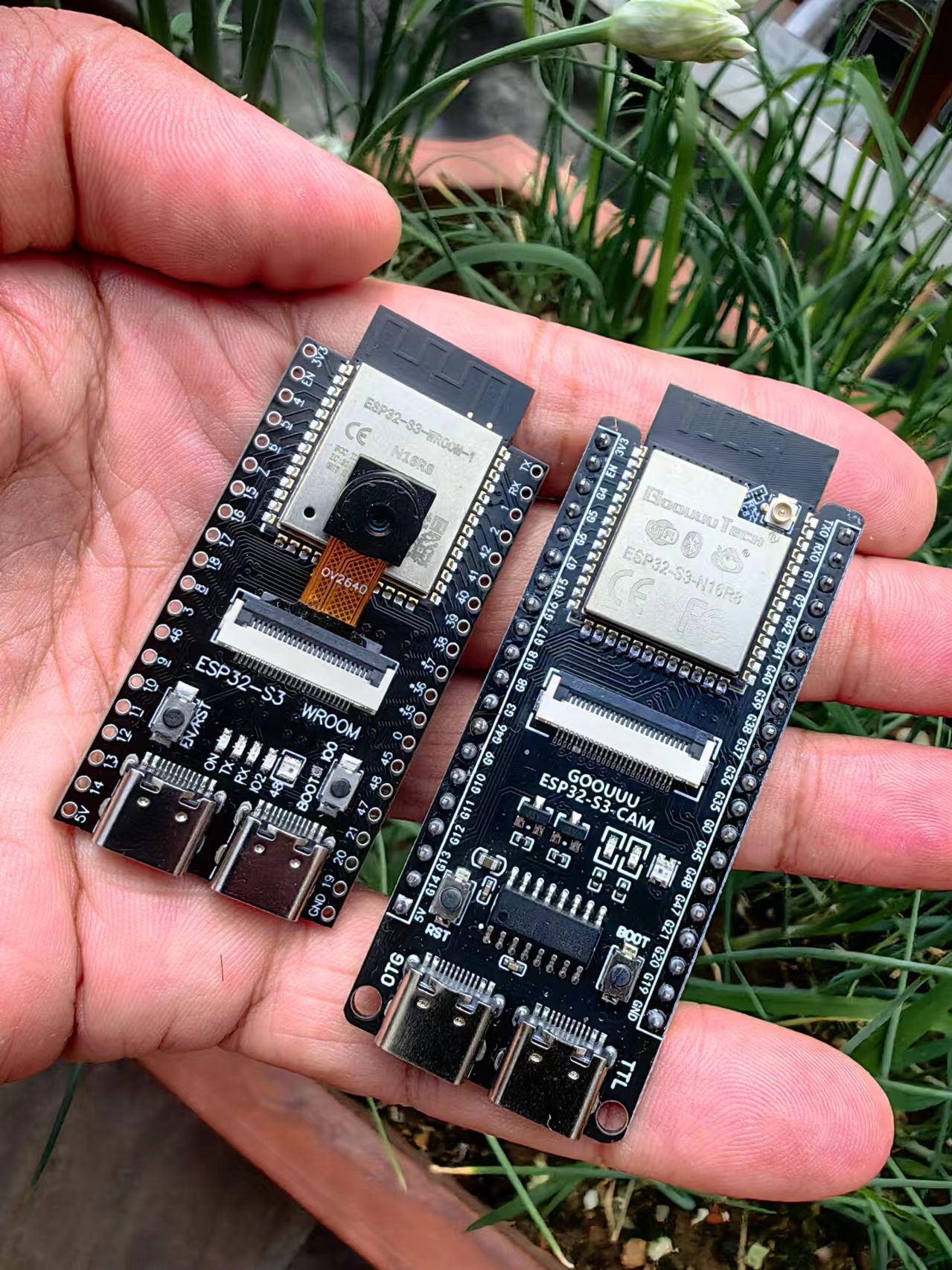

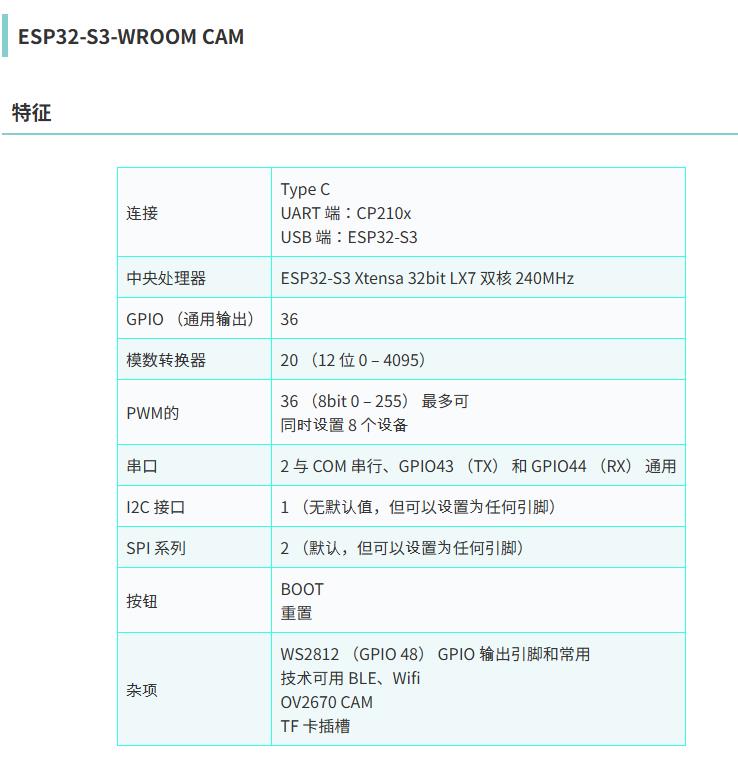

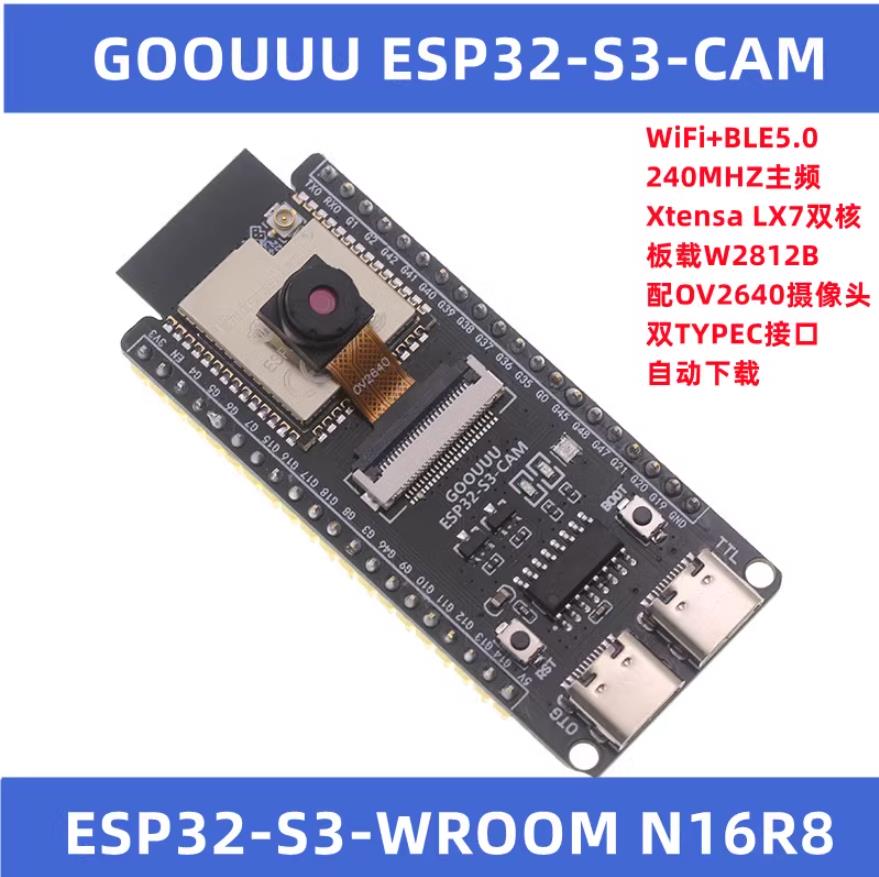

实验二百三十二：ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块
OV2640/5640摄像头模组
{花雕动手做}项目之十八：使用ESP32-S3-CAM WROOM N16R8驱动无源蜂鸣器门铃
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百三十二：ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块
OV2640/5640摄像头模组
{花雕动手做}项目之十八：使用ESP32-S3-CAM WROOM N16R8驱动无源蜂鸣器门铃
*/
#define PIN_BUZZER 21 // 定义蜂鸣器连接的引脚为21
#define PIN_BUTTON 47 // 定义按钮连接的引脚为47
void setup() {
pinMode(PIN_BUZZER, OUTPUT); // 设置蜂鸣器引脚为输出模式
pinMode(PIN_BUTTON, INPUT_PULLUP); // 设置按钮引脚为输入模式，并启用内部上拉电阻
}
void loop() {
if (digitalRead(PIN_BUTTON) == LOW) { // 如果读取到按钮引脚为低电平（按钮被按下）
tone(PIN_BUZZER, 1000); // 使用tone函数产生1kHz的方波信号驱动蜂鸣器
} else {
noTone(PIN_BUZZER); // 停止方波信号，蜂鸣器停止发声
}
}[/code]

Arduino实验接线示意图

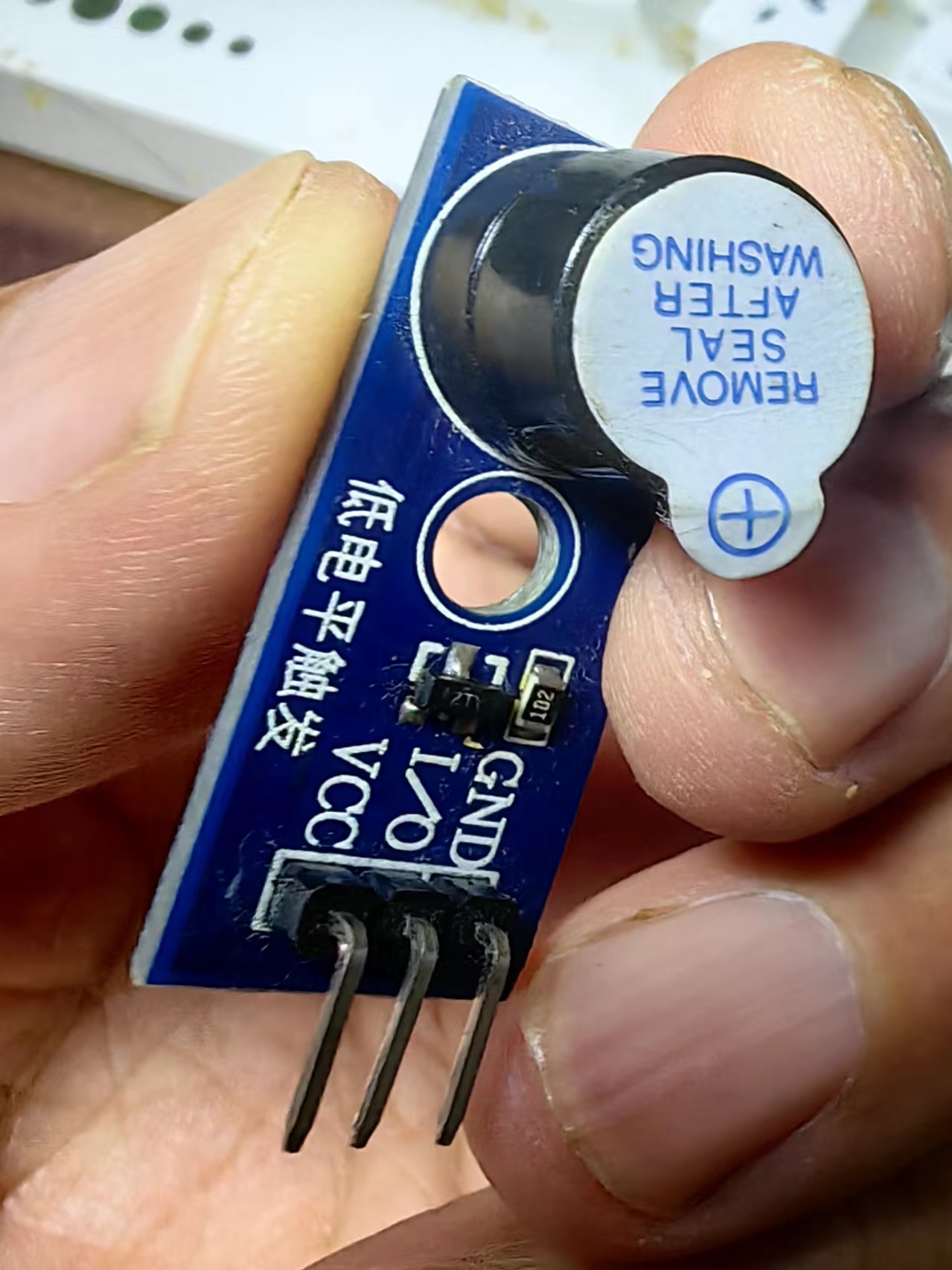

实验用的按键开关模块

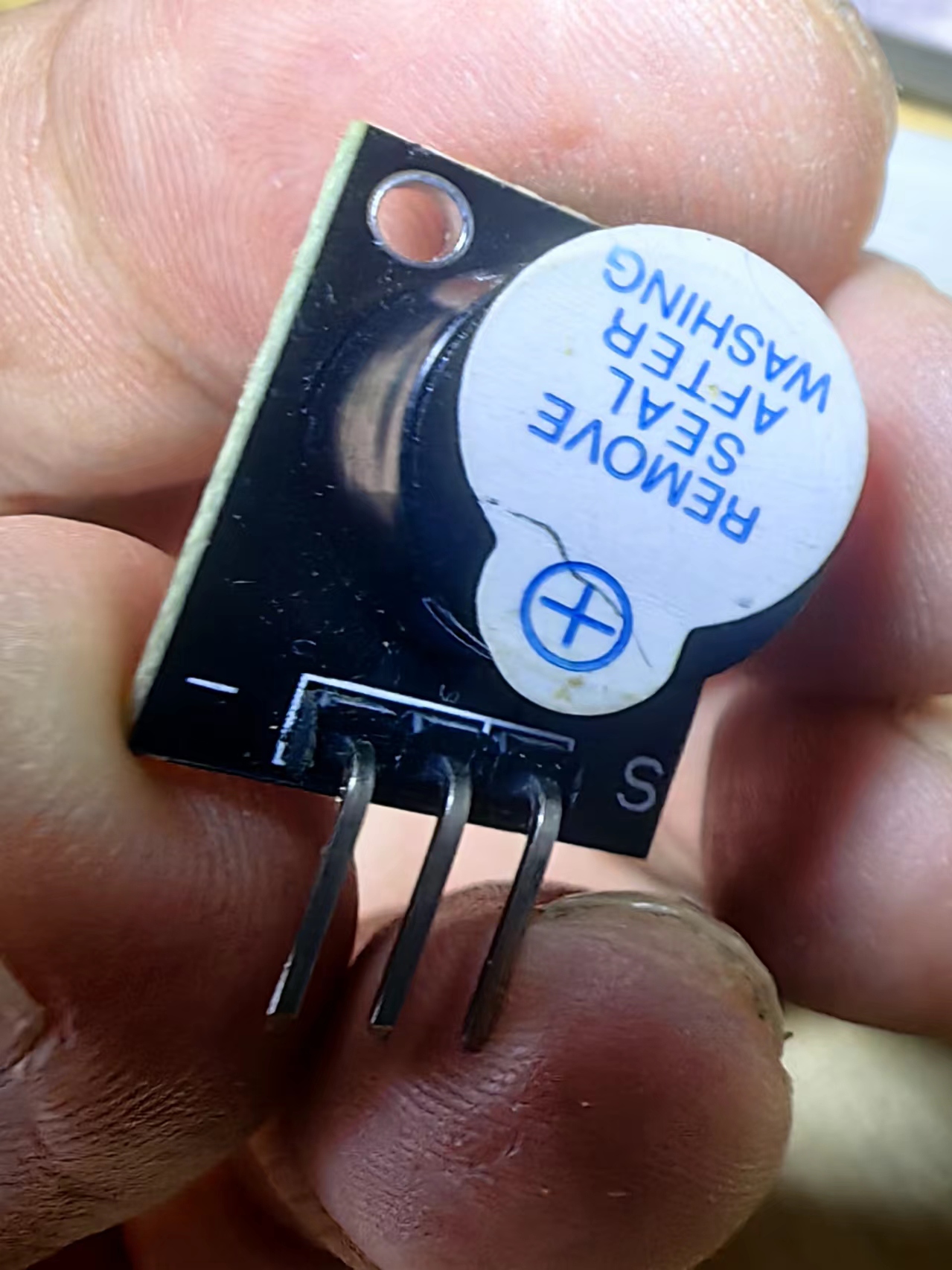

无源蜂鸣器是一种需要外部驱动信号才能发声的电子元件。与有源蜂鸣器不同，无源蜂鸣器内部没有振荡电路，因此需要通过外部提供的方波信号来驱动。
1、工作原理：
无源蜂鸣器的发声原理类似于扬声器。通过给音圈接入交变电流，形成电磁铁与永磁铁的相互作用，推动振膜发声。接入直流电只能持续推动振膜，无法产生声音。
2、驱动方式：
无源蜂鸣器需要外部提供一定频率的方波信号来驱动。通过改变方波的频率，可以控制蜂鸣器发出不同的音调。这使得无源蜂鸣器可以用于播放简单的音乐。
3、频率与音调：
无源蜂鸣器的声音频率可调。通过改变输入信号的频率，可以实现不同的音调。例如，常见的音符频率对照表可以帮助你生成特定的音调。
4、应用场景：
无源蜂鸣器广泛应用于各种电子设备中，如计算机、报警器、电子玩具等。由于其声音频率可控，适用于需要发出特定音调的场合。
5、模块优点：
无源蜂鸣器通常比有源蜂鸣器便宜，且声音频率可控，可以实现多种音效。此外，在某些情况下，无源蜂鸣器可以与LED复用一个控制口，节省资源。
