【花雕学编程】Arduino动手做（232）--ESP32S3-CAM触摸开关LED

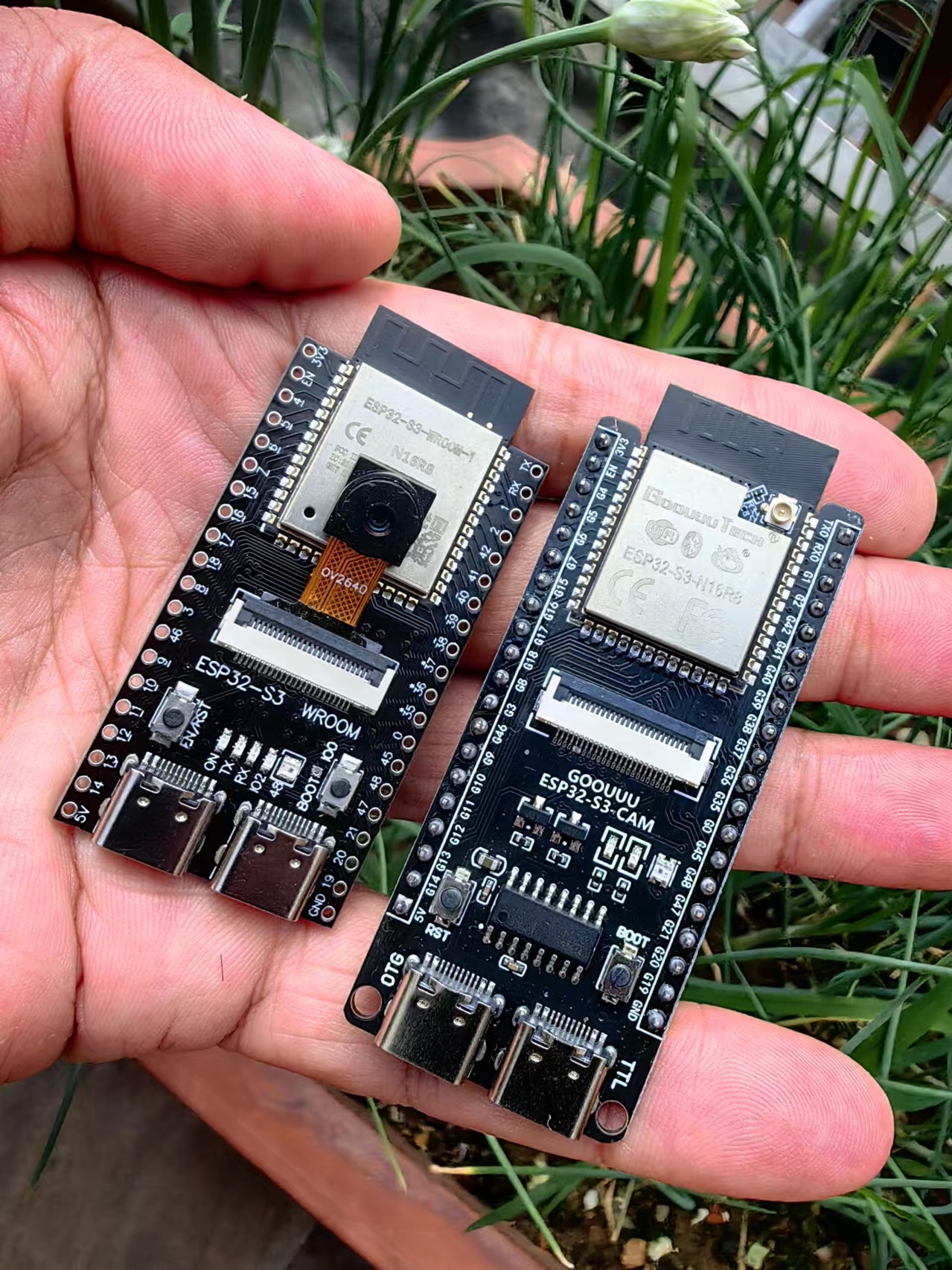

实验场景图

实验串口返回情况

实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

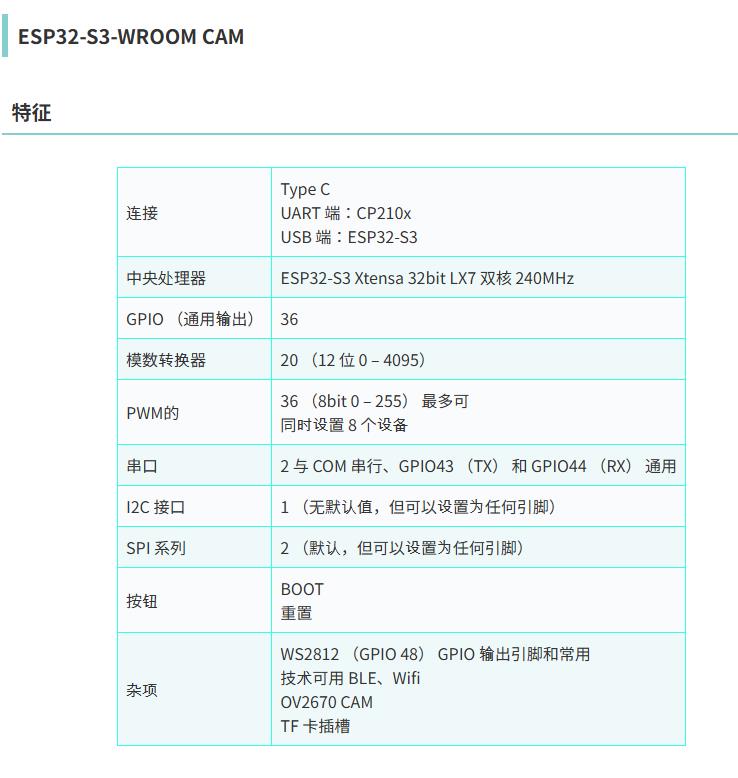

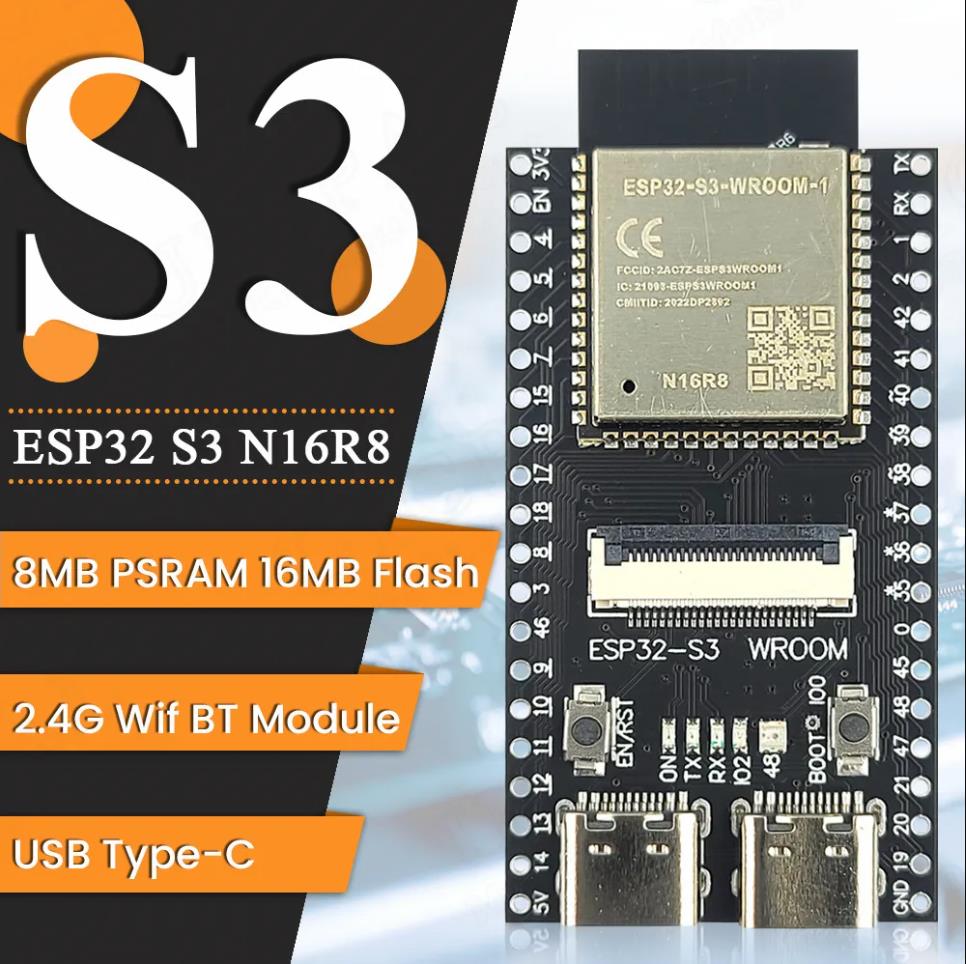

实验二百三十二：ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块
OV2640/5640摄像头模组
{花雕动手做}项目之二十二：使用ESP32-S3 CAM的触摸传感器来创建触摸开关LED灯
*/
#define PIN_LED 21 // 定义LED连接的引脚为21
#define PRESS_VAL 80000 // 设置触摸检测的阈值
#define RELEASE_VAL 30000 // 设置释放检测的阈值
bool isProcessed = false; // 定义一个布尔变量用于记录触摸状态是否已处理
void setup() {
Serial.begin(115200); // 初始化串口通信，波特率为115200
Serial.println("ESP32-S3 WROOM N16R8 CAM准备就绪! ");
pinMode(PIN_LED, OUTPUT); // 设置LED引脚为输出模式
}
void loop() {
int touchValue = touchRead(T1); // 读取触摸传感器的值
Serial.printf("实时触摸值: %d \r\n", touchValue); // 打印实时触摸值
if (touchValue > PRESS_VAL) { // 如果读取到的触摸值大于触摸阈值
if (!isProcessed) { // 如果触摸状态未处理
isProcessed = true; // 设置触摸状态为已处理
Serial.println("检测到触摸！"); // 打印触摸检测信息
Serial.println("LED灯状态反转");
reverseGPIO(PIN_LED); // 反转LED引脚的状态
}
}
if (touchValue < RELEASE_VAL) { // 如果读取到的触摸值小于释放阈值
if (isProcessed) { // 如果触摸状态已处理
isProcessed = false; // 设置触摸状态为未处理
Serial.println("释放！"); // 打印释放检测信息
}
}
delay(500); // 延迟500毫秒
}
void reverseGPIO(int pin) {
digitalWrite(pin, !digitalRead(pin)); // 反转指定引脚的状态
}[/code]

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百三十二：ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块
OV2640/5640摄像头模组
{花雕动手做}项目之二十二：使用ESP32-S3 CAM的触摸传感器来创建触摸开关LED灯

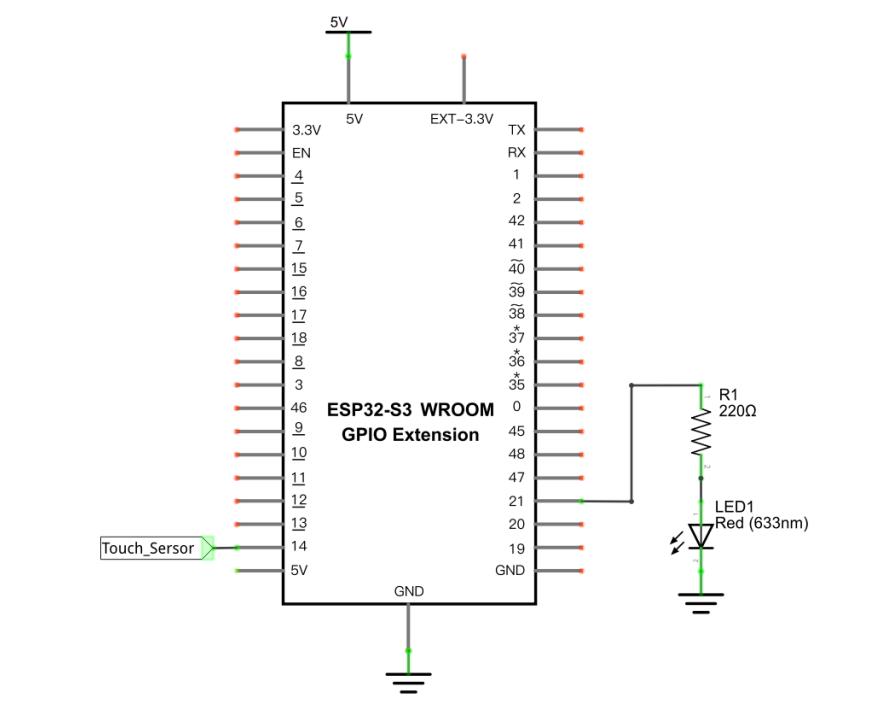

Arduino实验接线示意图
