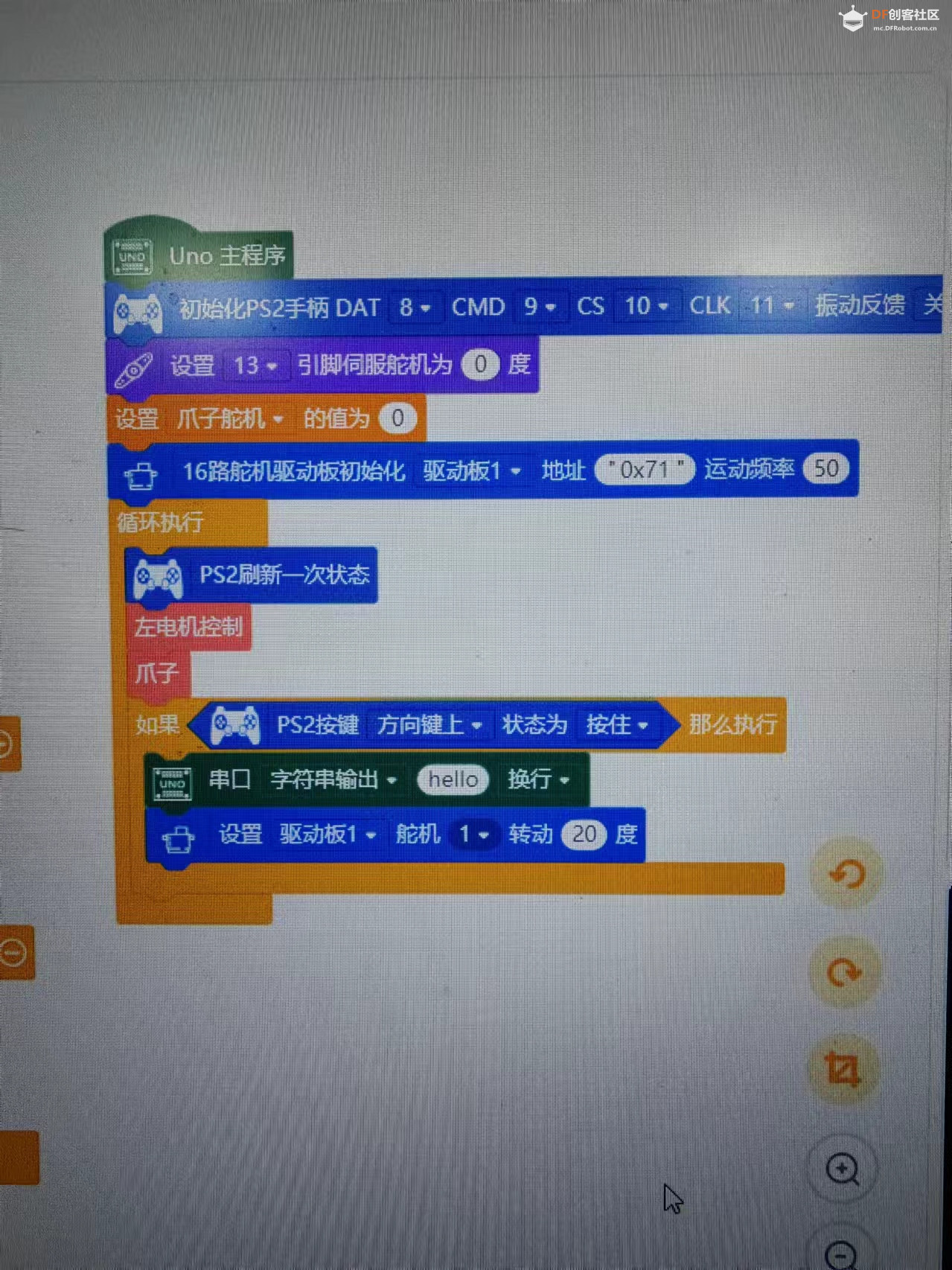

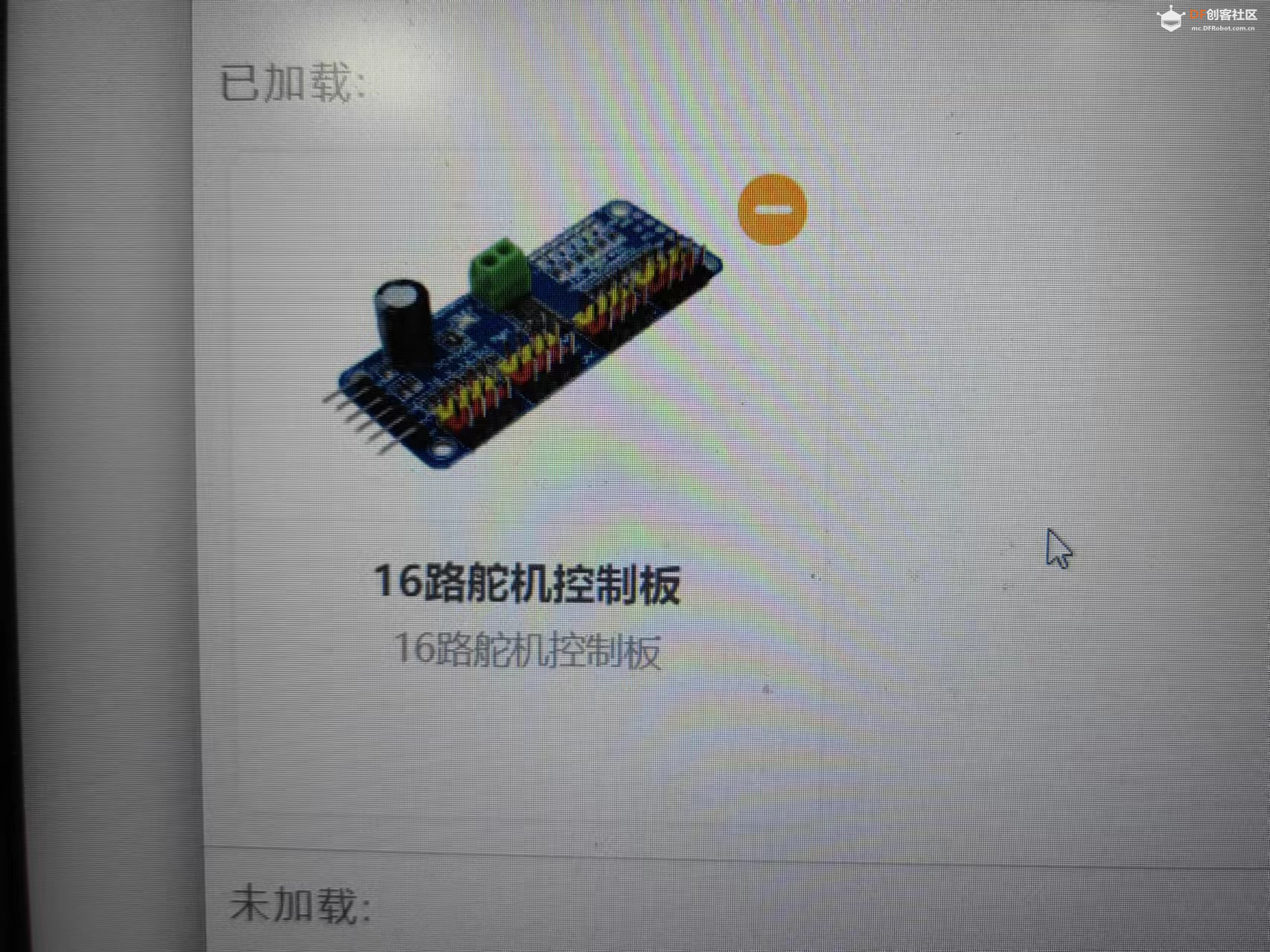

楼主想实现多个舵机的同时控制，碍于UNO主板引脚较少，所以选择舵机驱动板，但是不甚会使用，恳请大佬助我一臂之力


16路舵机驱动 · MIND+下多舵机控制解决方案_image_3.webp


16路舵机驱动 · MIND+下多舵机控制解决方案_image_6.webp


16路舵机驱动 · MIND+下多舵机控制解决方案_image_9.webp

创作许可协议

本项目采用 None(不开放任何权利，保留所有权利) 进行许可。

其他主题 Mind+

评论(3)

麦壳maikemaker

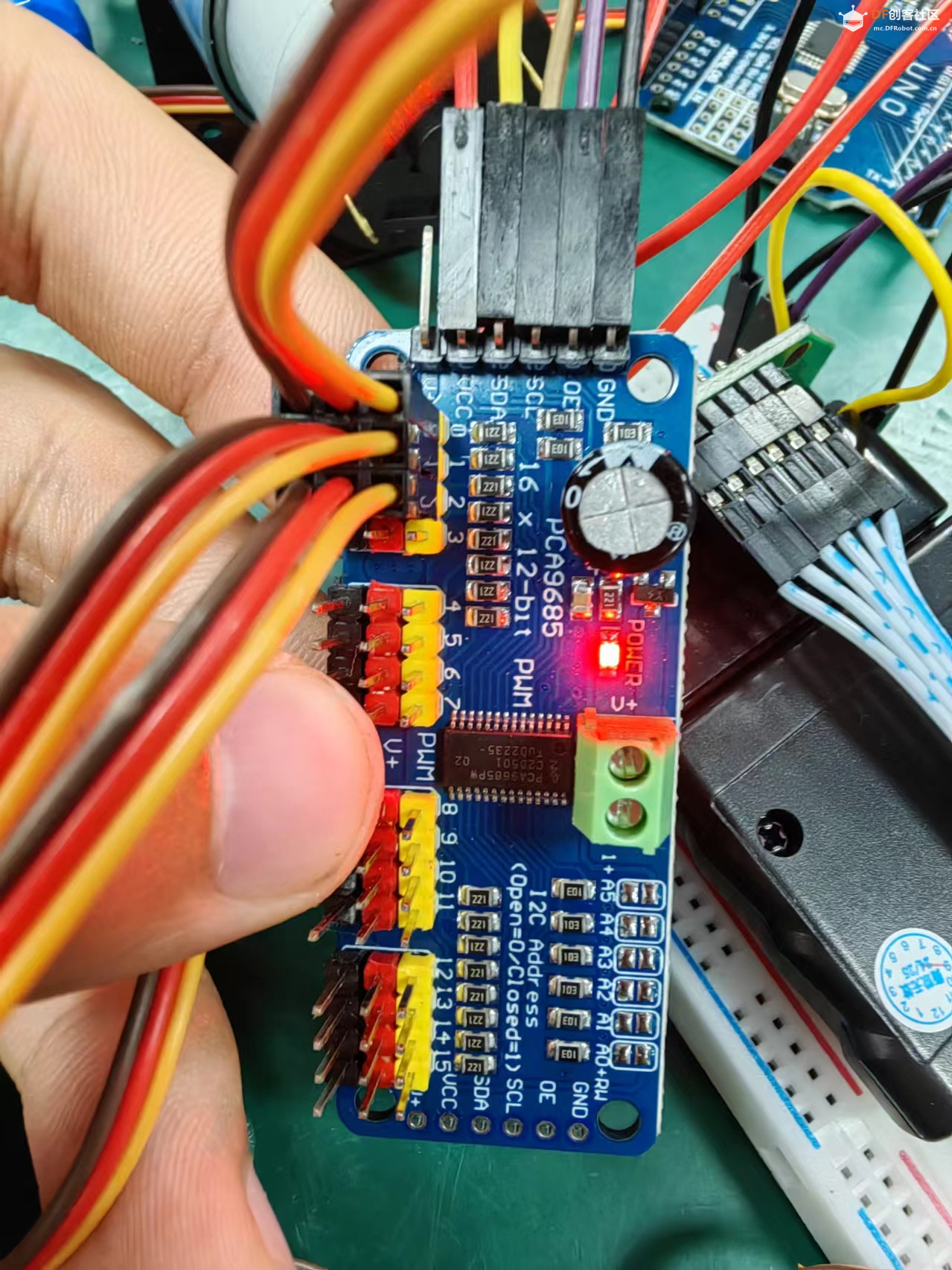

你没给舵机供电，还有这个地址应该是错误的，可以看下评论区大哥给你发的程序可以测出来地址。建议外接5V电源接在绿色接线端子上面

SimpleChen

如果测试失败的话可以换成下面的板子，相当于4块Uno

SimpleChen

先用第一个程序读取I2C地址，再把从串口看到的地址写近第二个程序里，会看到0号舵机在不停的动
