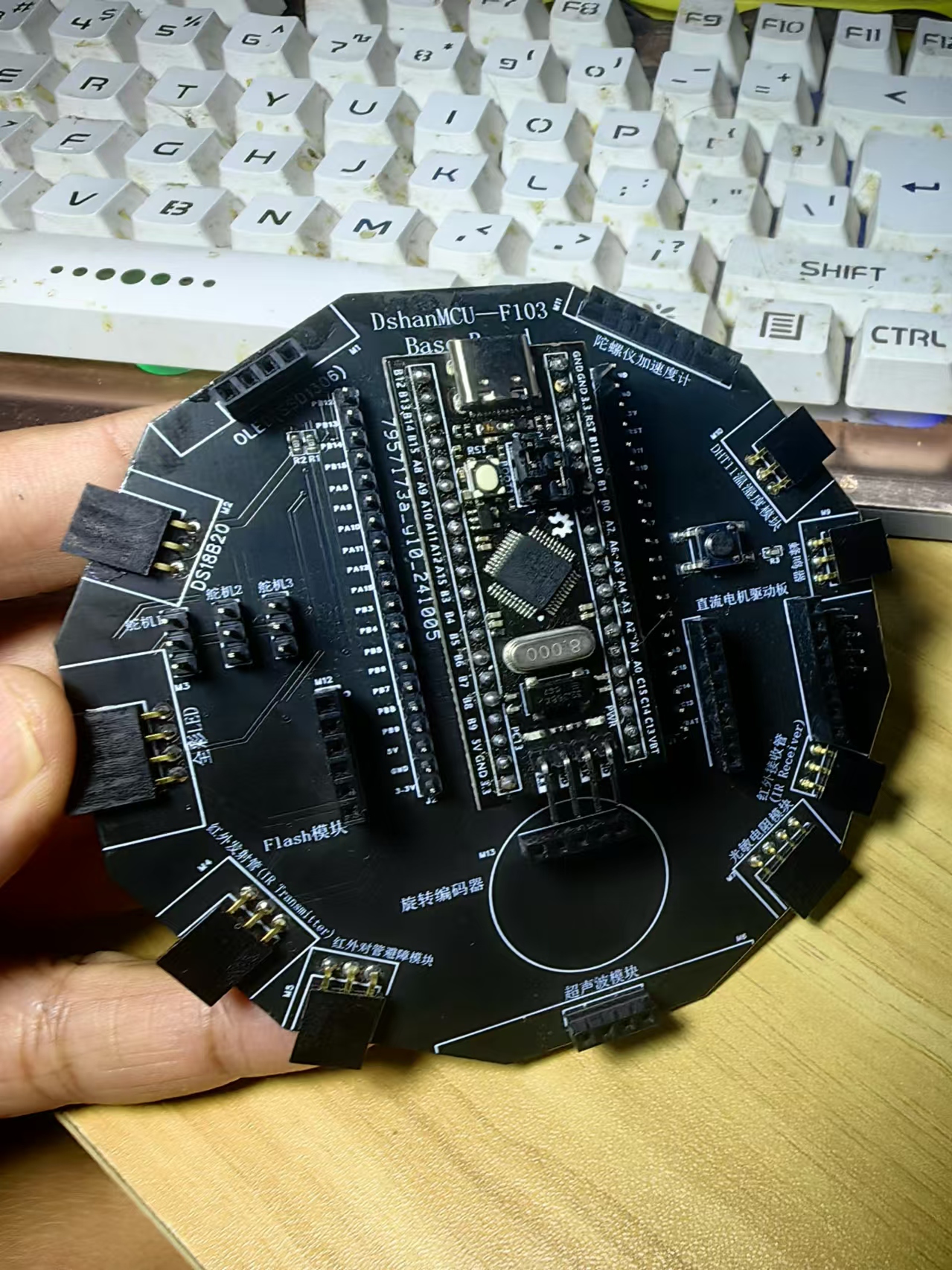

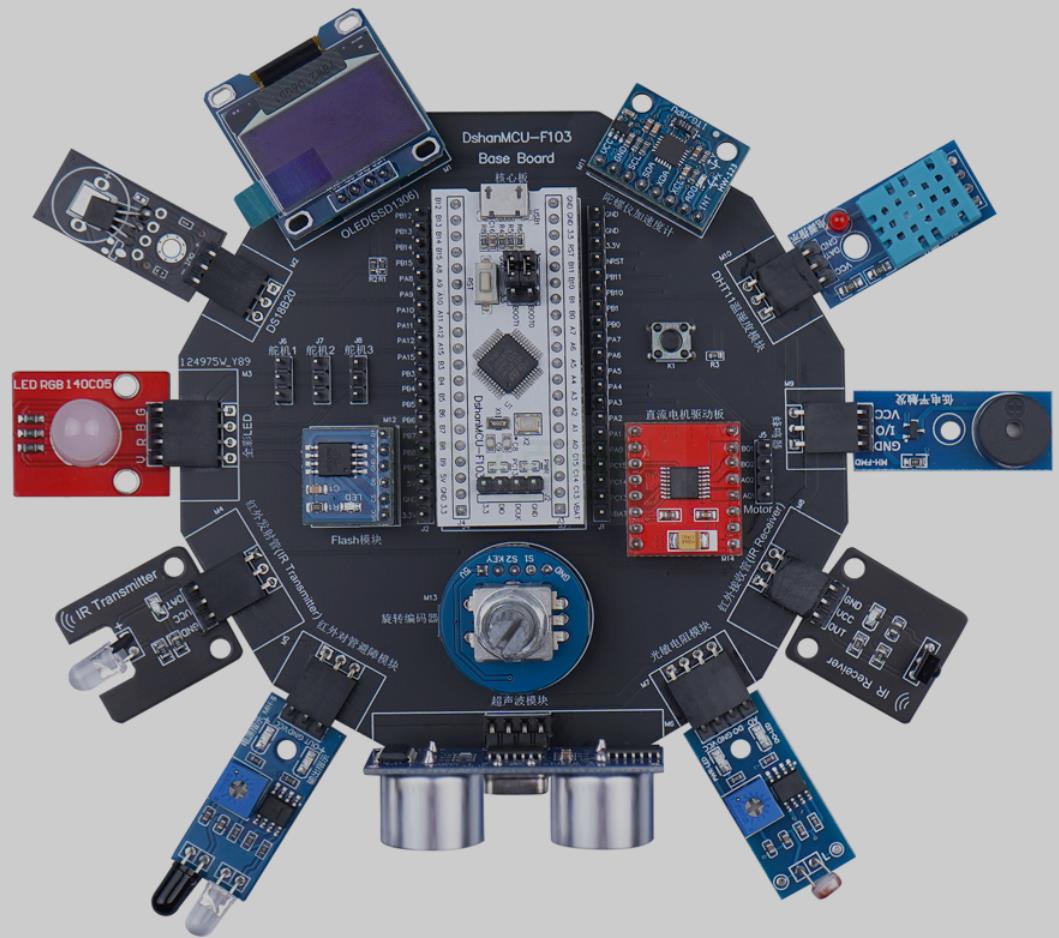

 偶然在咸鱼上发现了这款开发板，感觉挺有意思，集合了一些常用的传感器和执行器，于是就收了二片，争取尝试做做小实验。大概搜索了一下，相关资料如下： 1、百问网 https://www.100ask.net/video 3、资料下载中心 https://forums.100ask.net 4、STM32F103_瑞士军刀开发板 https://pan.baidu.com/s/1c2H1SaqeM54HXPT6FrihDA?pwd=root 密码：root  |
待续
选择正确的STM32duino引导加载程序；
开始编程
1. STM32duino Bootloader
2. 串口
3. 通过使用 ST-Link 调试器
4. 通过BMP（黑魔法专业版）
5. Jlink
6. 通过 HID 引导加载程序 2.0

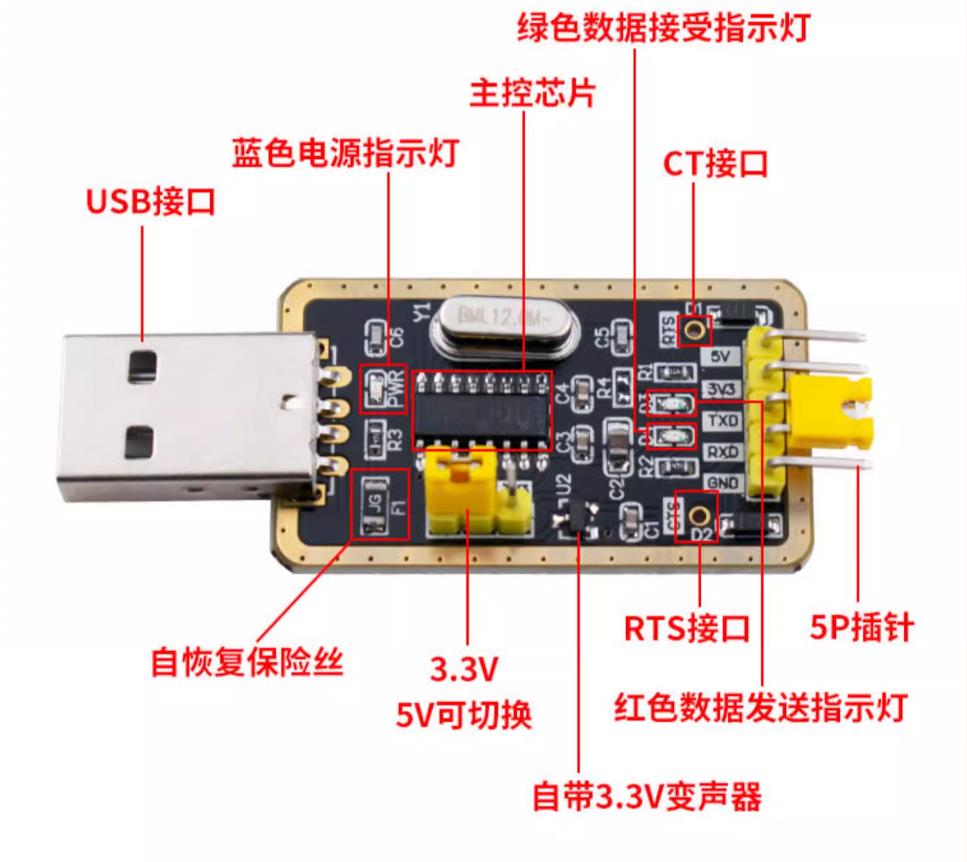

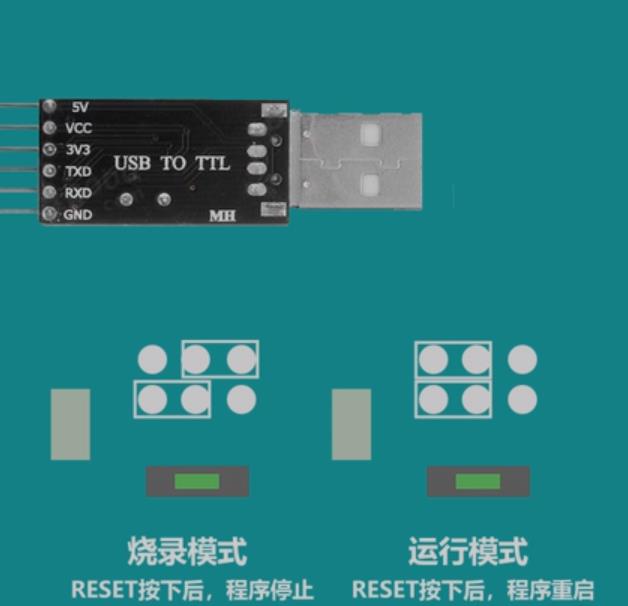

在这里将使用最流行的方法，即串口方法来编程 STM32 微控制器。为此，需要USB转TTL转换器。我们使用的是FTDI模块对STM32进行编程。

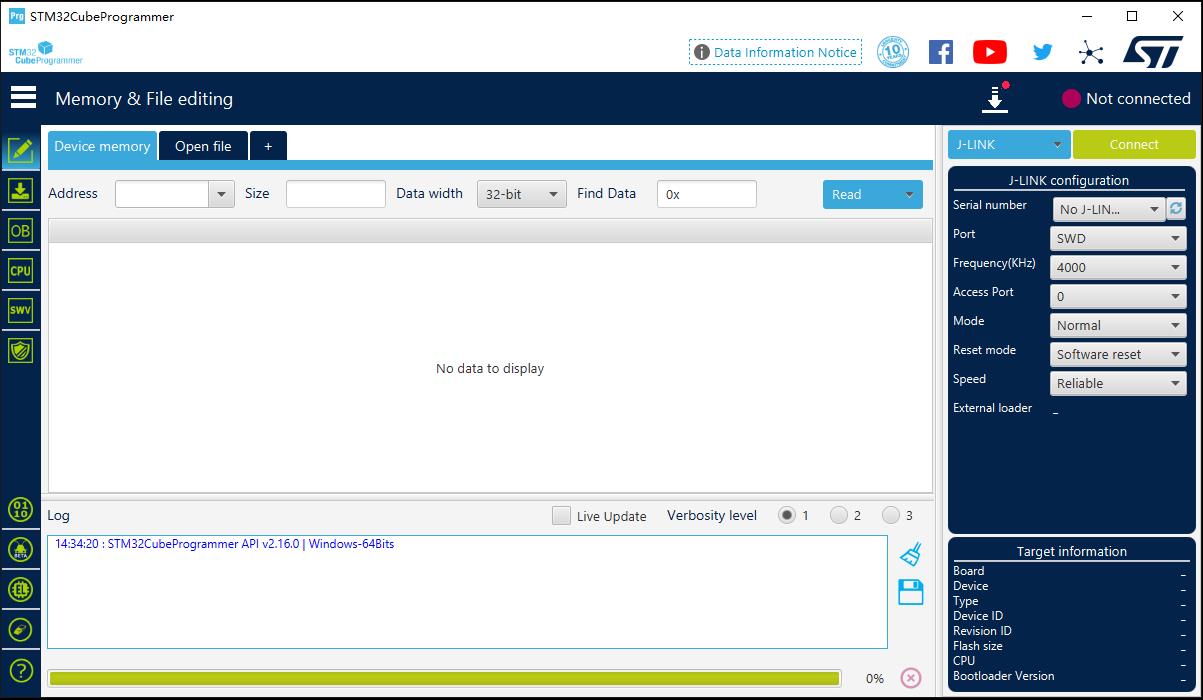

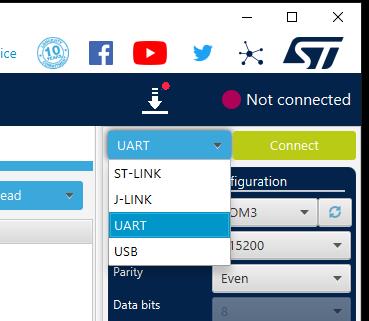

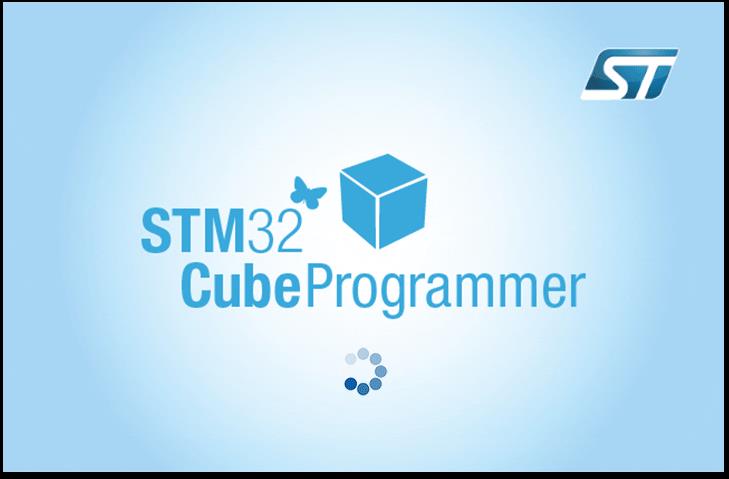

打开STM32CubeProgrammer软件

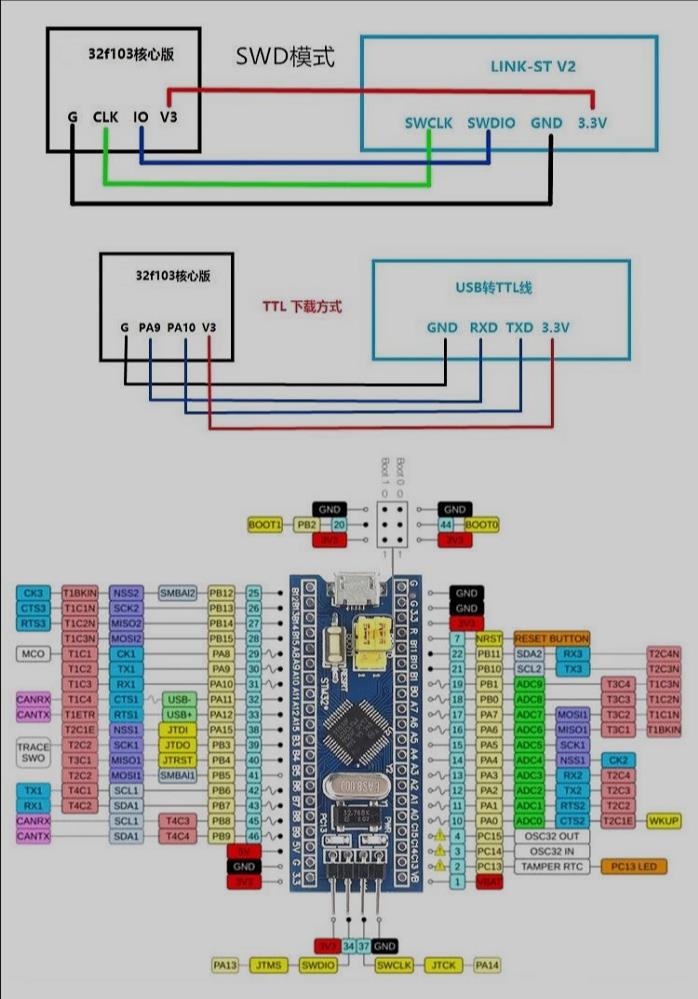

PA9 ——TX
PA10——RX
GND——GND
3V3 ——3V3
https://www.st.com/zh/development-tools/stm32cubeprog.html#get-software
1、该板基于最基本的MCU电路、8M和32768晶振电路、USB供电电路。

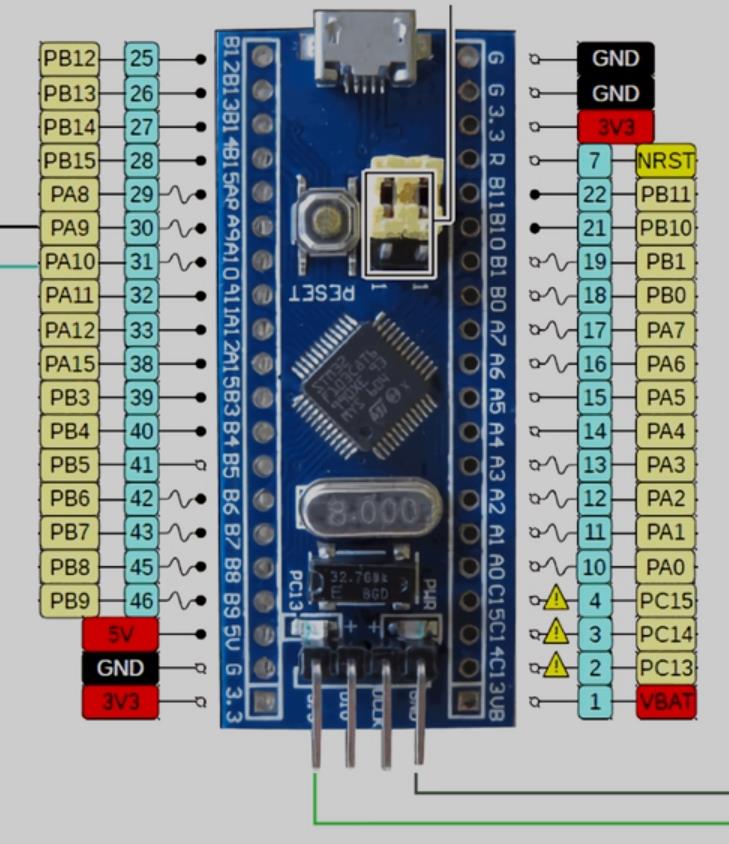

2、核心板分为两排引出所有I/O口。
3、具有SWD模拟调试下载接口，简单方便，调试速度快。
4、利用Mirco USB接口，可以做USB通讯和供电，USB接口兼容普通安卓手机充电器接口。
6、RTC晶振采用爱普生品牌，启动方便，更稳定。
7、具有双排针，但排针默认不焊接，用户根据自己的应用场景选择适合自己的焊接方向。
可以用Keil编译，IAR编译，可以通过J-Link或者USART1下载程序。

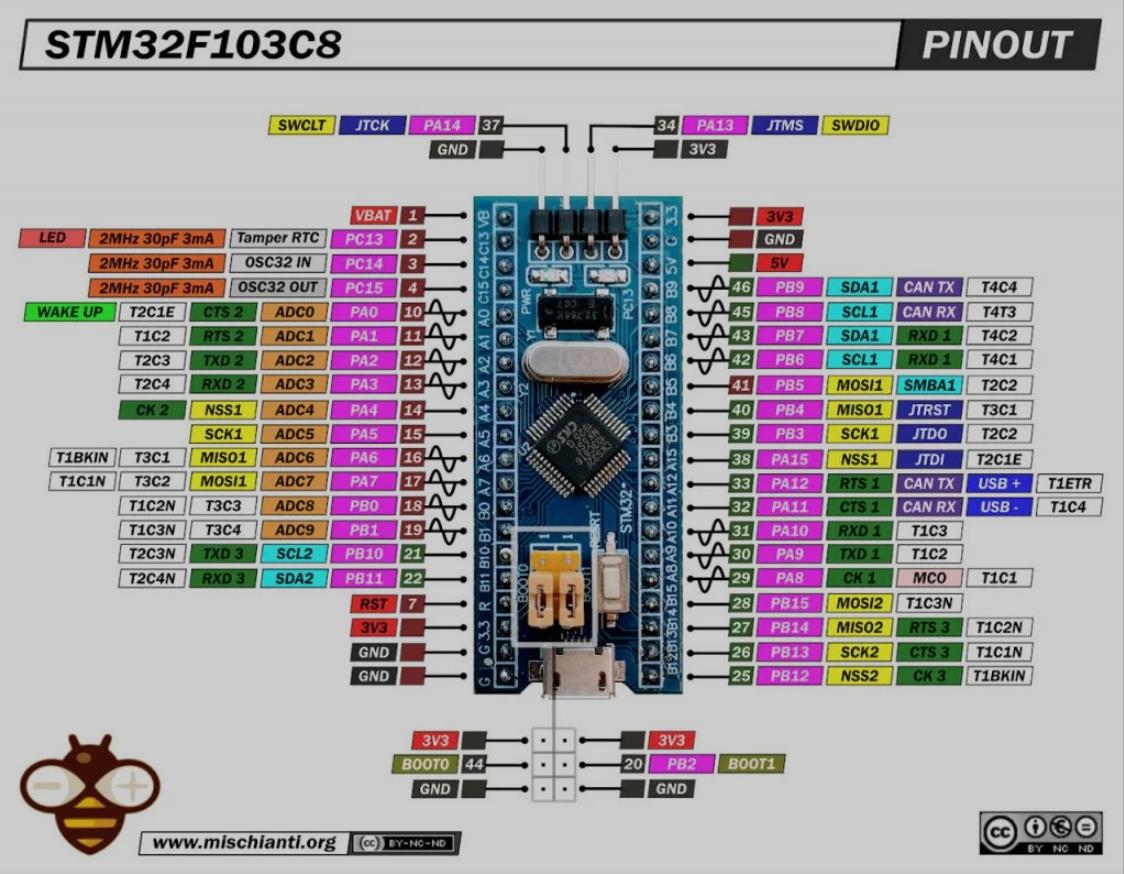

芯片说明：
1、STM32F103C8T6
封装类型：LQFP；
引脚数量：48；
内核：Cortex-M3；
工作频率：72MHz；
存储资源：64K Byte Flash、20KByte SRAM；
接口资源：2x SPI、3x USART、2x I2C、1x CAN、37x I/O 口、
模数转换：2x ADC（12 位/16 通道）
定时器：3 个通用定时器和 1 个高级定时器
调试下载：支持JTAG/SWD调试接口下载，支持IAP。
2、RT9193：3.3V稳压芯片，最大输出300mA。
