【花雕学编程】Arduino动手做（237）---ESP32 V1 Rev1搭建环境
2024-10-272035
AI 快速预览详细
本文介绍了如何搭建ESP32 V1 Rev1的开发环境。首先介绍了ESP32 V1 Rev1的硬件参数，包括双核处理器、520 KiB SRAM、802.11 b/g/n无线网络连接等。接着详细描述了搭建环境的步骤，帮助初学者快速上手。通过本文，你可以了解ESP32 V1 Rev1的性能和功能，并学会如何配置它进行Arduino编程。
 处理器： CPU：Xtensa 双核 32 位 LX6 微处理器，运行频率为 160 或 240 MHz，性能高达 600 DMIPS 超低功耗 （ULP） 协处理器 内存： 520 KiB SRAM 无线连接： 无线网络连接：802.11 b/g/n 蓝牙：v4.2 BR/EDR 和 BLE（与 Wi-Fi 共享无线电） 外设接口： 12 位 SAR ADC，多达 18 个通道 2 × 8 位 DAC 10 × 触摸传感器（电容式传感 GPIO） 4 × SPI 2 个 × I²S 接口 2 个 × I²C 接口 3 × UART SD/SIO/CE-ATA/MMC/EMMC 主机控制器 SDIO/SPI 从控制器 以太网MAC 接口，支持专用 DMA 和 IEEE 1588 精确时间协议 CAN 总线 2.0 红外遥控器（TX/RX，最多 8 个通道） 电机 PWM LED PWM（多达 16 个通道） 霍尔效应传感器 超低功耗模拟前置放大器 安全： 全部支持 IEEE 802.11 标准安全功能，包括 WFA、WPA/WPA2 和 WAPI 安全启动 Flash 加密 1024 位 OTP，客户最高 768 位 加密硬件加速：AES、SHA-2、RSA、椭圆曲线加密 （ECC）、随机数生成器 （RNG） 电源管理： 内部低压差稳压器 用于 RTC 的单个电源域 5μA 深度睡眠电流 从 GPIO 中断、定时器、ADC 测量、电容式触摸传感器中断中唤醒 电池管理 用于 3.7v 电池的连接器（如 18650）。  |

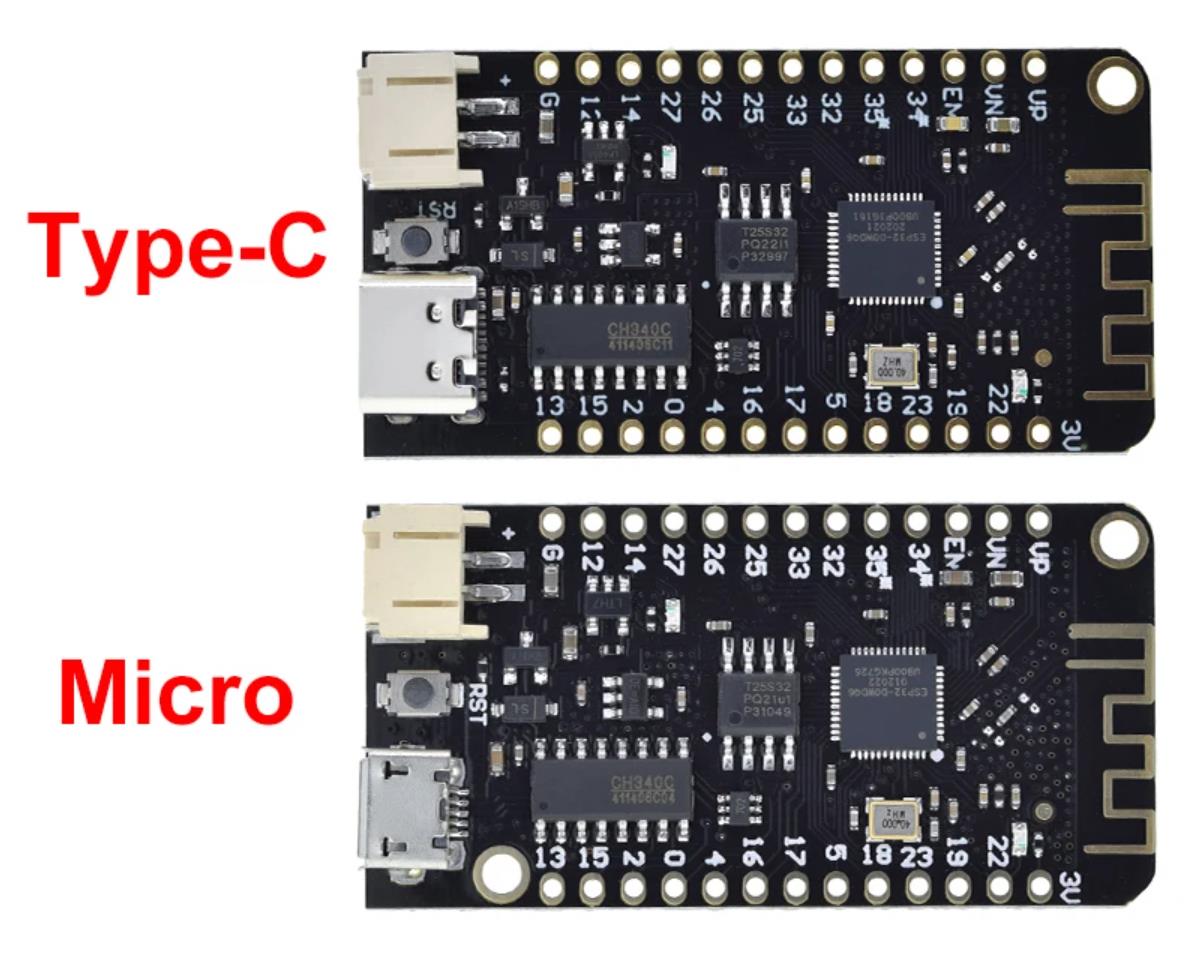

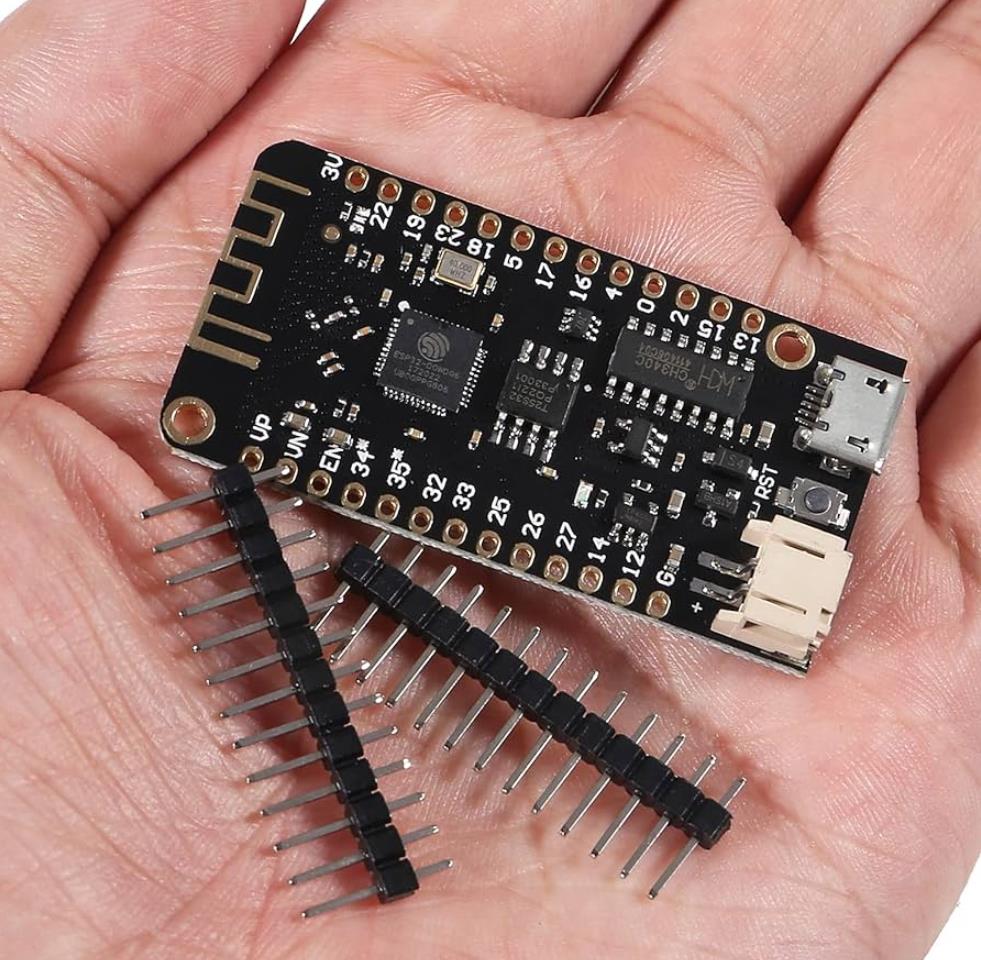

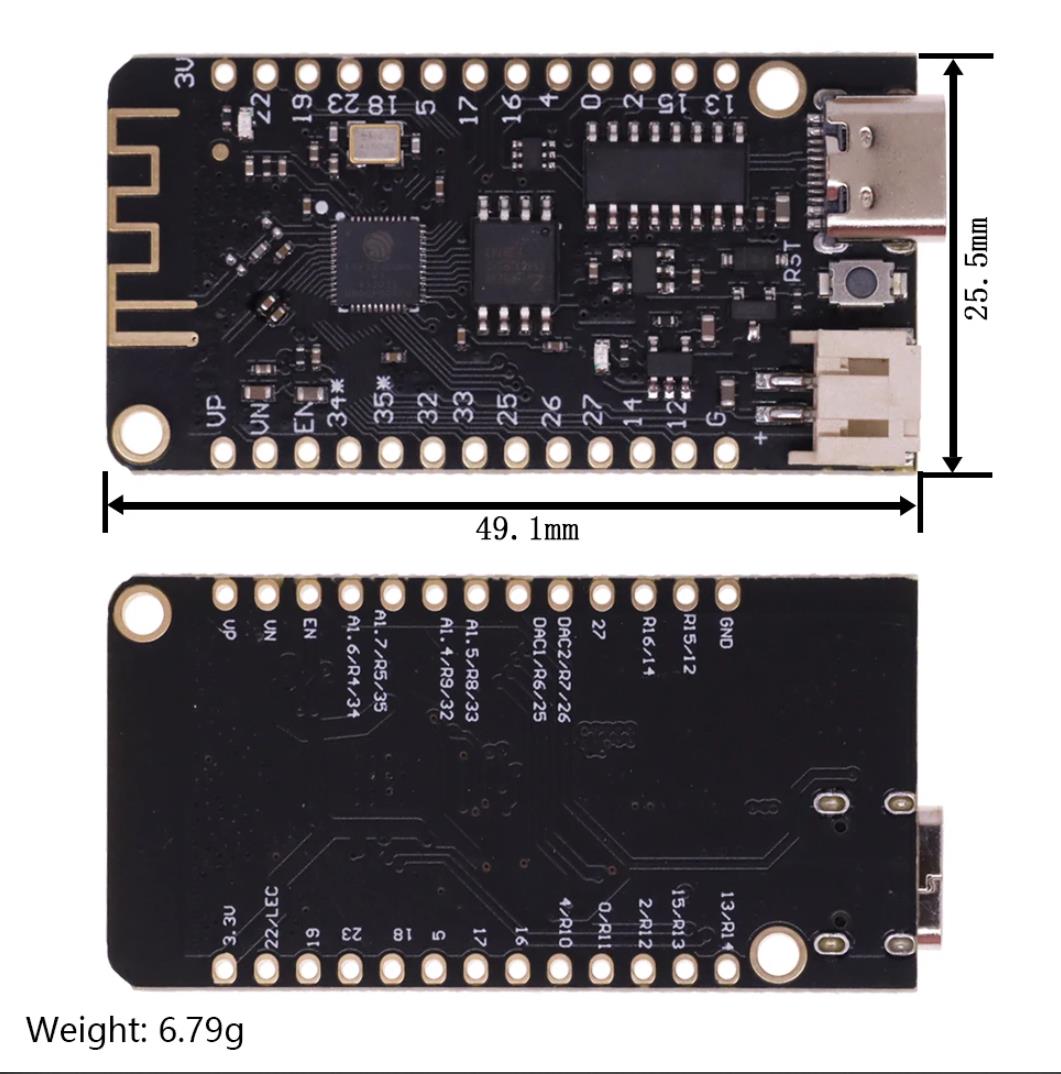

实验二百三十七：ESP32 V1.0.0 Rev1 wifi 蓝牙 CH340G 4MB
FLASH ESP-WROOM-32开发板

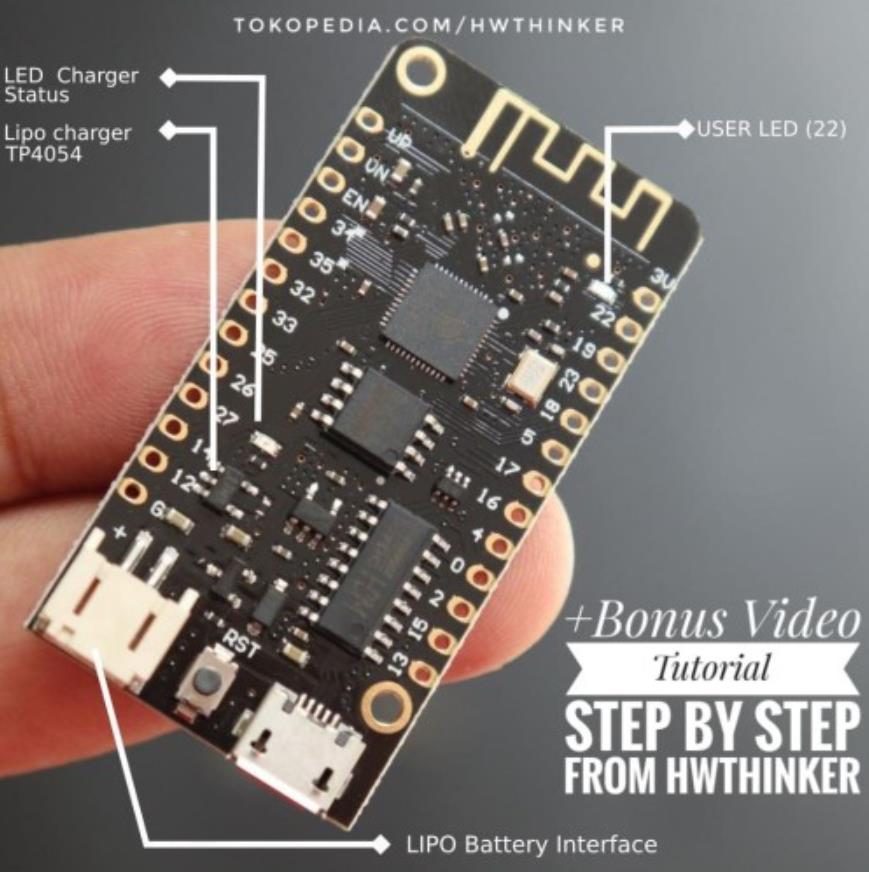

{花雕动手做}项目之一：搭建Arduino开发环境，点亮板载22脚LED灯
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百三十七：ESP32 V1.0.0 Rev1 wifi 蓝牙 CH340G 4MB
FLASH ESP-WROOM-32开发板
{花雕动手做}项目之一：搭建Arduino开发环境，点亮板载22脚LED灯
*/
// setup函数在按下复位按钮或给板子上电时运行一次
void setup() {
// 将数字引脚 LED_BUILTIN 初始化为输出模式
pinMode(22, OUTPUT);
}
// loop函数会不断重复运行
void loop() {
digitalWrite(22, HIGH); // 将LED点亮（HIGH表示高电平）
delay(1000); // 等待一秒
digitalWrite(22, LOW); // 将LED熄灭（LOW表示低电平）
delay(1000); // 等待一秒
}[/code]

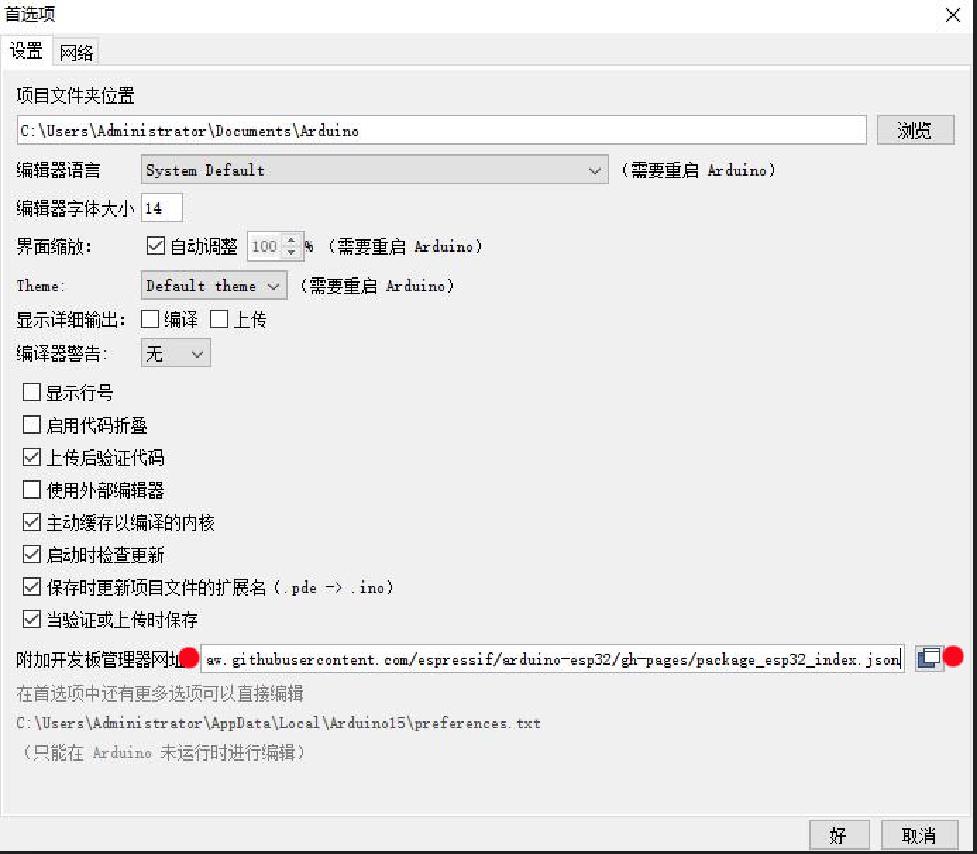

将ESP32-S3 UNO（N16R8）与 Arduino 一起使用需要在 Arduino IDE 中添加适当的 JSON 文件链接。这是在 Arduino IDE 中通过转到 File –> Preferences 来完成的。在设置选项卡中，在底部，您将看到 “Additional Boards Manager URLs”。需要添加ESP32-S3 UNO（N16R8）的链接。单击下图所示的框，将打开一个弹出窗口，可以在其中输入 JSON 文件的 URL。
JSON 文件链接：https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

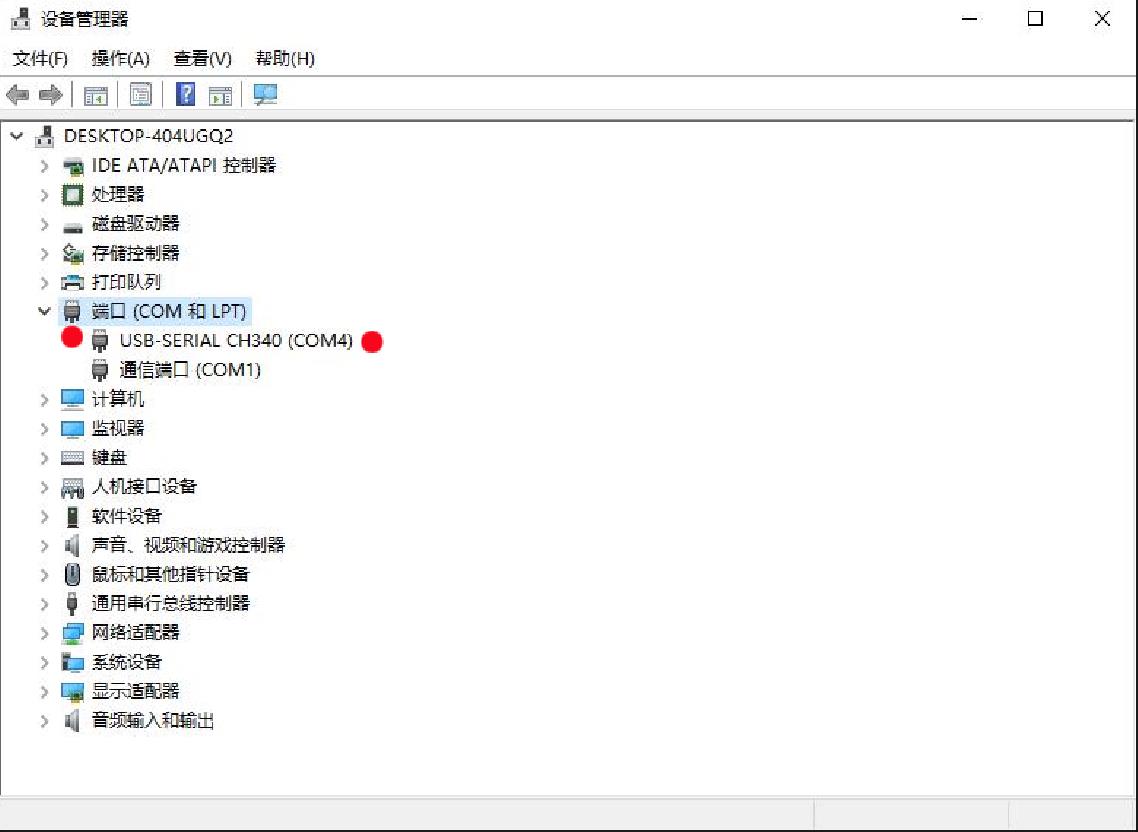

1、安装CH340驱动，打开设备管理器，查看端口情况
