【花雕学编程】Arduino动手做（238）---ESP32-2432S028红蓝绿屏
2024-11-032129
AI 快速预览详细
本文介绍了ESP32-2432S028液晶2.8寸屏开发板的详细信息，包括其硬件参数、接口和支持的开发环境。该开发板采用ESP32-WROOM-32模块作为主控，集成了Wi-Fi和蓝牙功能，支持TF卡界面、序列界面、DHT11温湿度传感器界面和RGB LED控制电路。适合初学者和STEM教育项目，可以在Arduino IDE、ESP IDE、MicroPython和Mixly中进行开发。

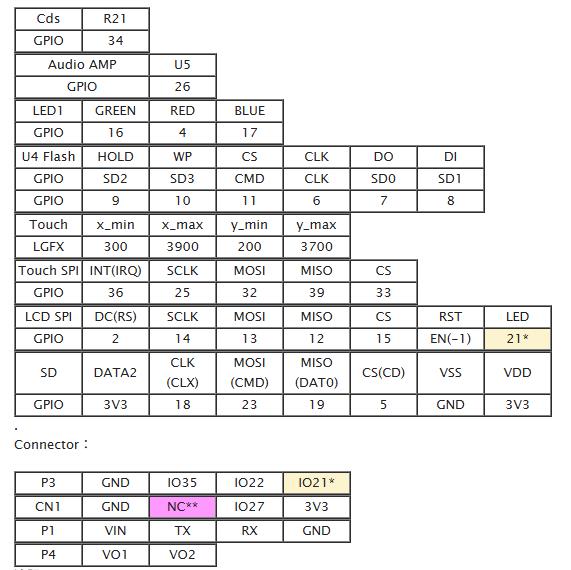

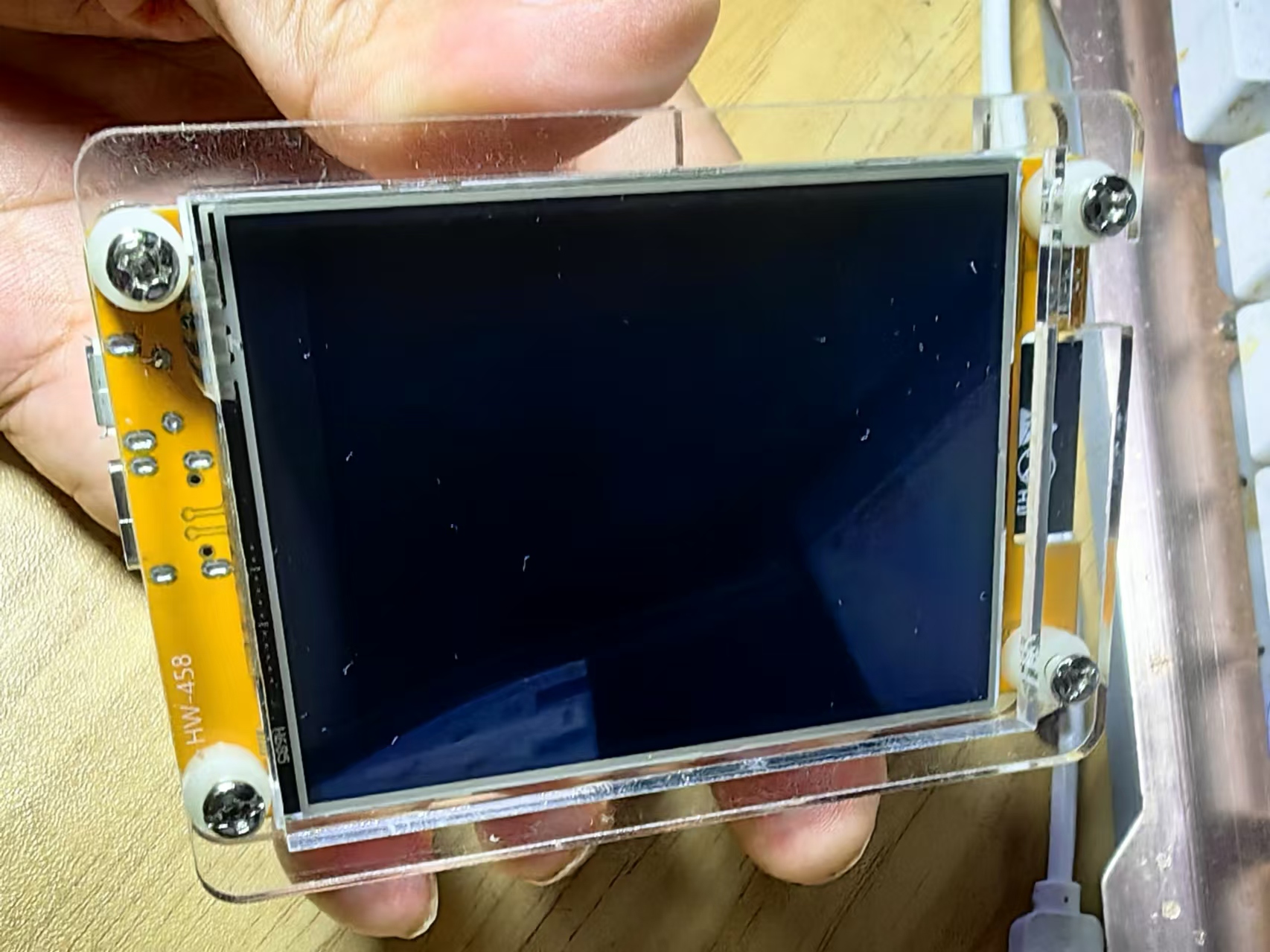

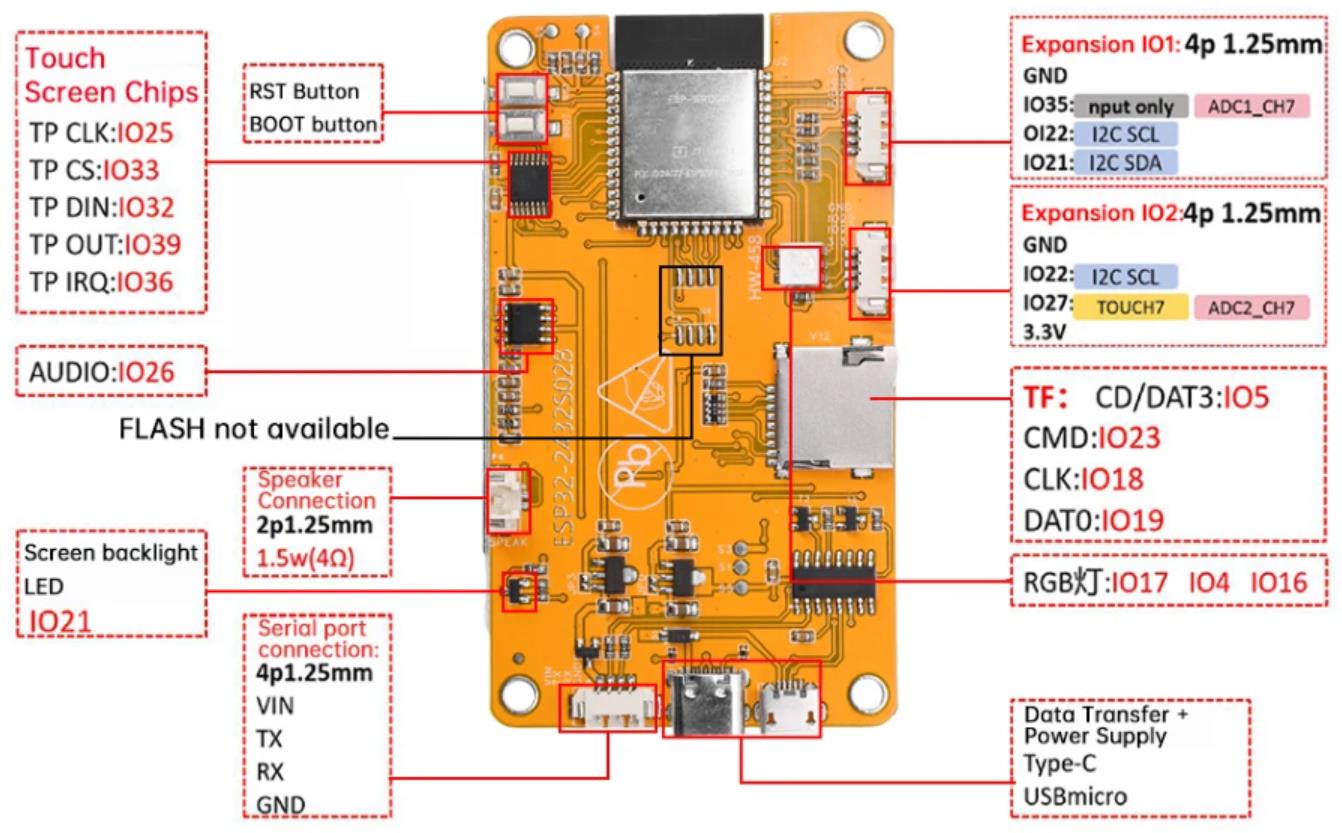

 ESP32-2432S028液晶2.8寸屏开发板使用ESP32-WROOM-32模块作为主控，主控是一款双核MCU，集成了Wi-Fi和蓝牙功能，主频可达240MHz，具有520KB的SRAM、448KB的ROM，闪存容量为4MB+4MB，显示分辨率为240x320，采用电阻式触控式屏幕。该模块包括LCD显示器、背光控制电路、触控式屏幕控制电路、扬声器驱动电路、光敏电路和RGB LED控制电路。支持TF卡界面、序列界面、温湿度感测器界面（DHT11界面）和保留的IO口界面，该模块支持在Arduino IDE、ESP IDE、MicroPython和Mixly中进行开发。  |
实验二百三十八：ESP32开发板WiFi蓝牙2.8寸240*320智能液晶显示屏带触摸屏TFT模块

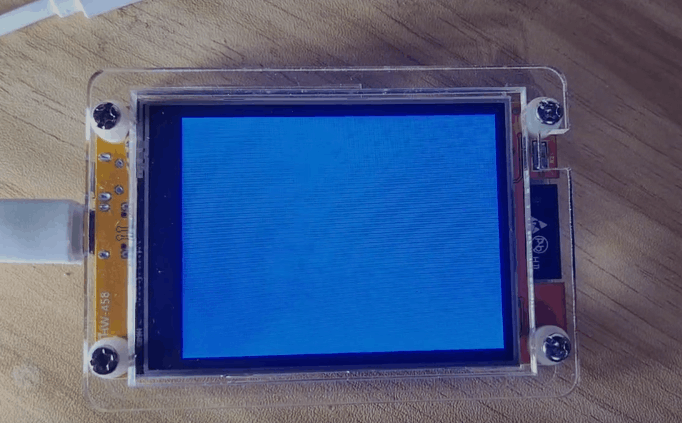

项目实验之三：ESP32-2432S028液晶2.8寸开发板点亮全屏幕红蓝绿三色轮换
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百三十八：ESP32开发板WiFi蓝牙2.8寸240*320智能液晶显示屏带触摸屏TFT模块
项目实验之三：ESP32-2432S028液晶2.8寸开发板点亮全屏幕红蓝绿三色轮换
*/
#include
TFT_eSPI tft = TFT_eSPI(); // 创建 TFT_eSPI 对象
void setup() {
tft.init(); // 初始化 TFT 屏幕
tft.setRotation(0); // 设置屏幕旋转方向
}
void loop() {
tft.fillScreen(TFT_RED); // 全屏填充红色
delay(1000); // 延迟 1 秒
tft.fillScreen(TFT_GREEN); // 全屏填充绿色
delay(1000); // 延迟 1 秒
tft.fillScreen(TFT_BLUE); // 全屏填充蓝色
delay(1000); // 延迟 1 秒
}[/code]

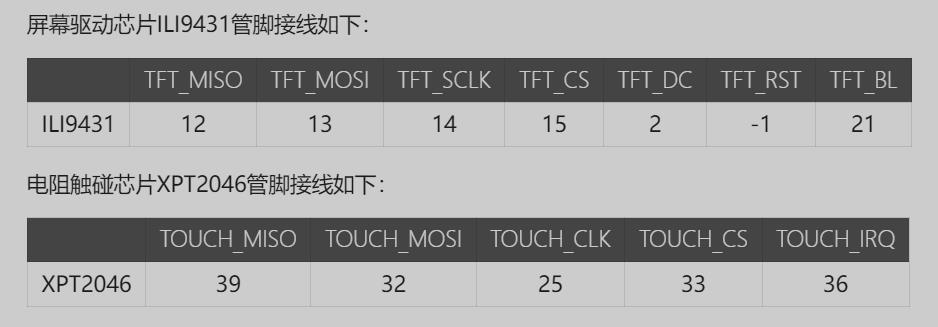

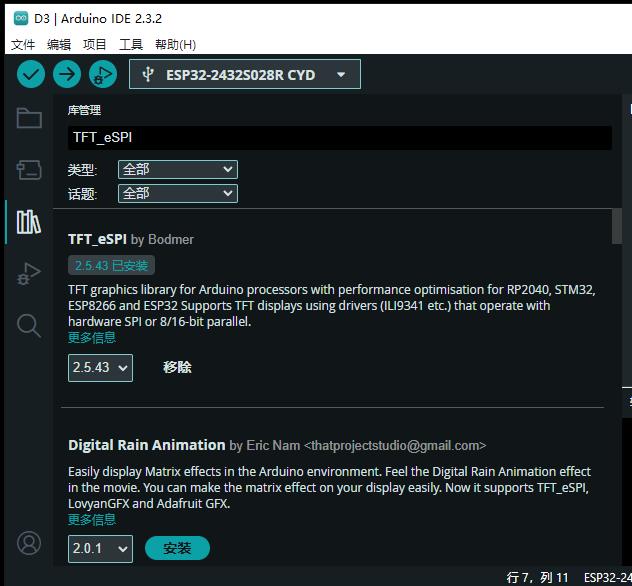

因为使用第三方库。所以TFT_eSPI库不要设置TOUCH_CS和SPI_TOUCH_FREQUENCY。可以在此把XPT2046管脚一并设置好。

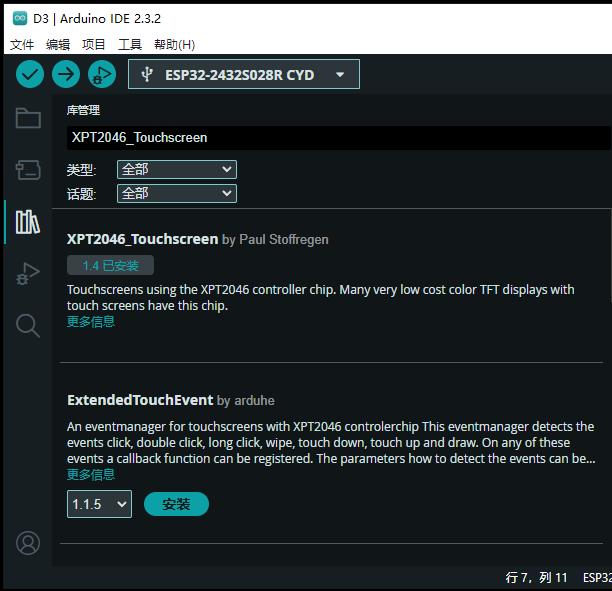

XPT2046_Touchscreen库的网址： https://github.com/PaulStoffregen/XPT2046_Touchscreen[/font][/p]
