【花雕学编程】Arduino动手做（238）---ESP32-2432S028三分颜色
2024-11-031726
AI 快速预览详细
ESP32-2432S028液晶2.8寸屏开发板是一款集成了Wi-Fi和蓝牙功能的双核MCU开发板，显示分辨率为240x320，支持电阻式触控屏幕。该模块包括LCD显示器、背光控制电路、触控屏幕控制电路、扬声器驱动电路、光敏电路和RGB LED控制电路。支持TF卡界面、序列界面、温湿度感测器界面（DHT11界面）和保留的IO口界面。适用于初学者和项目开发者，支持在Arduino IDE、ESP IDE、MicroPython和Mixly中进行开发。

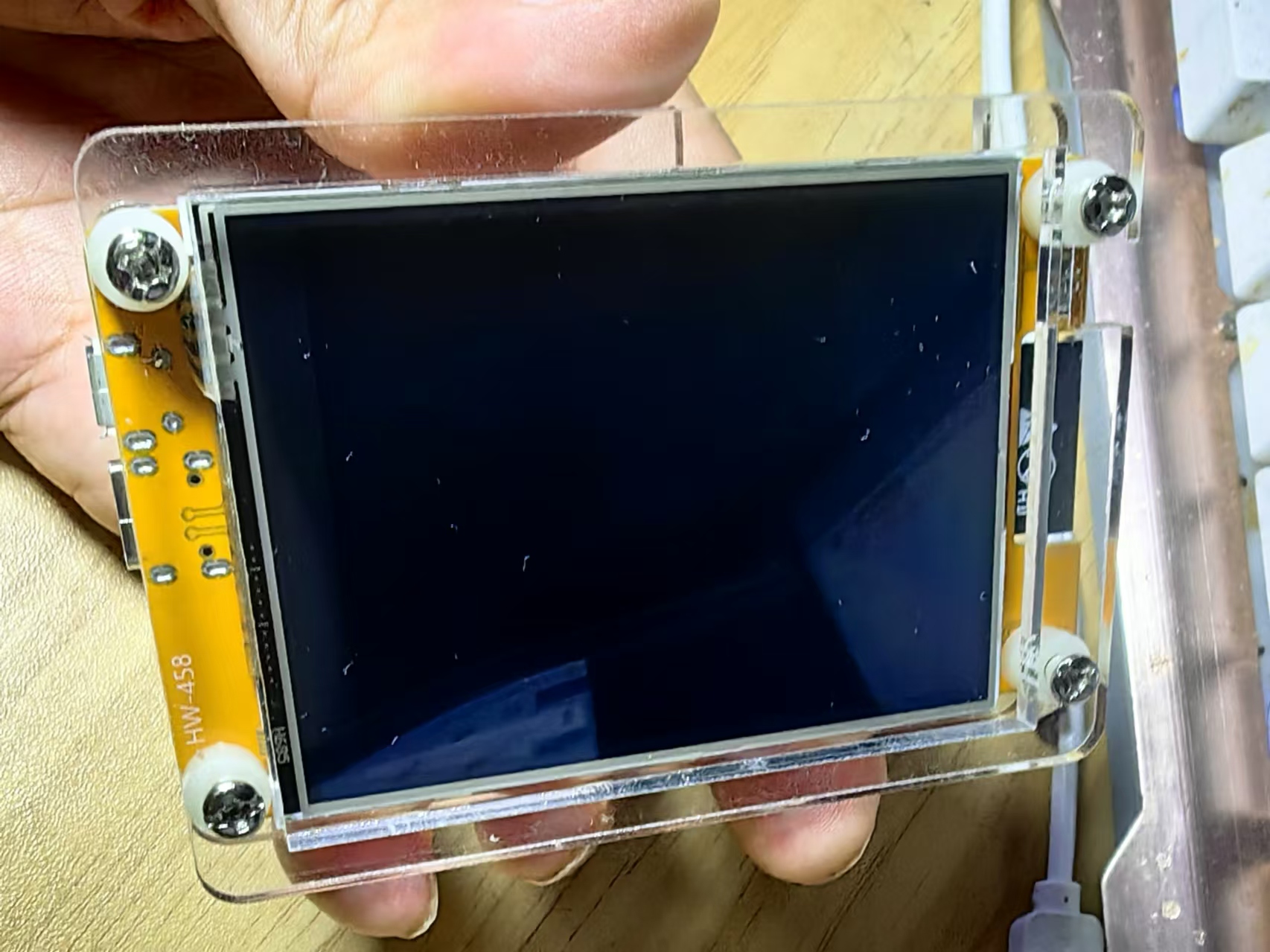

 ESP32-2432S028液晶2.8寸屏开发板使用ESP32-WROOM-32模块作为主控，主控是一款双核MCU，集成了Wi-Fi和蓝牙功能，主频可达240MHz，具有520KB的SRAM、448KB的ROM，闪存容量为4MB+4MB，显示分辨率为240x320，采用电阻式触控式屏幕。该模块包括LCD显示器、背光控制电路、触控式屏幕控制电路、扬声器驱动电路、光敏电路和RGB LED控制电路。支持TF卡界面、序列界面、温湿度感测器界面（DHT11界面）和保留的IO口界面，该模块支持在Arduino IDE、ESP IDE、MicroPython和Mixly中进行开发。  |
实验二百三十八：ESP32开发板WiFi蓝牙2.8寸240*320智能液晶显示屏带触摸屏TFT模块
项目实验之四：ESP32-2432S028液晶2.8寸开发板全屏变换红蓝绿三分色
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百三十八：ESP32开发板WiFi蓝牙2.8寸240*320智能液晶显示屏带触摸屏TFT模块
项目实验之四：ESP32-2432S028液晶2.8寸开发板全屏变换红蓝绿三分色
*/
#include
TFT_eSPI tft = TFT_eSPI(); // 创建 TFT_eSPI 对象
void setup() {
tft.init(); // 初始化 TFT 屏幕
tft.setRotation(1); // 设置屏幕旋转方向，顺时针旋转 90 度
}
void loop() {
tft.fillRect(0, 0, 106, 240, TFT_RED); // 上方三分之一填充红色
tft.fillRect(106, 0, 106, 240, TFT_GREEN); // 中间三分之一填充绿色
tft.fillRect(212, 0, 108, 240, TFT_BLUE); // 下方三分之一填充蓝色
delay(1000); // 延迟 1 秒
tft.fillRect(0, 0, 106, 240, TFT_GREEN); // 上方三分之一填充绿色
tft.fillRect(106, 0, 106, 240, TFT_BLUE); // 中间三分之一填充蓝色
tft.fillRect(212, 0, 108, 240, TFT_RED); // 下方三分之一填充红色
delay(1000); // 延迟 1 秒
tft.fillRect(0, 0, 106, 240, TFT_BLUE); // 上方三分之一填充蓝色
tft.fillRect(106, 0, 106, 240, TFT_RED); // 中间三分之一填充红色
tft.fillRect(212, 0, 108, 240, TFT_GREEN); // 下方三分之一填充绿色
delay(1000); // 延迟 1 秒
}[/code]
