K10与MQTT三:APPinventor制作的手机APP与K10通信

2024-11-271.1万
AI 快速预览详细 收起
本文介绍了如何使用APP Inventor创建一个安卓应用,通过MQTT协议与K10进行通信。首先,用户需要在APP Inventor平台上注册并登录。接着,新建项目并上传必要的插件。然后,设计一个简单的界面,包含显示接收到的消息控件、输入框和发送按钮。接下来,编写程序以实现消息的发送和接收功能。最后,通过AI伴侣进行调试,并打包成软件安装包。整个过程详细且易于理解,适合零基础的新手学习。


基于K10与MQTT一:siotV1上手测试https://mc.dfrobot.com.cn/thread-321950-1-1.html

APP inventor在线编辑器https://code.appinventor.mit.edu/
第一次打开可能会比较慢,请耐心等待。苹果手机现在支持APP inventor2了但是不支持插件,所以本文不适用苹果手机只可以安卓。非纯血鸿蒙需自行测试。

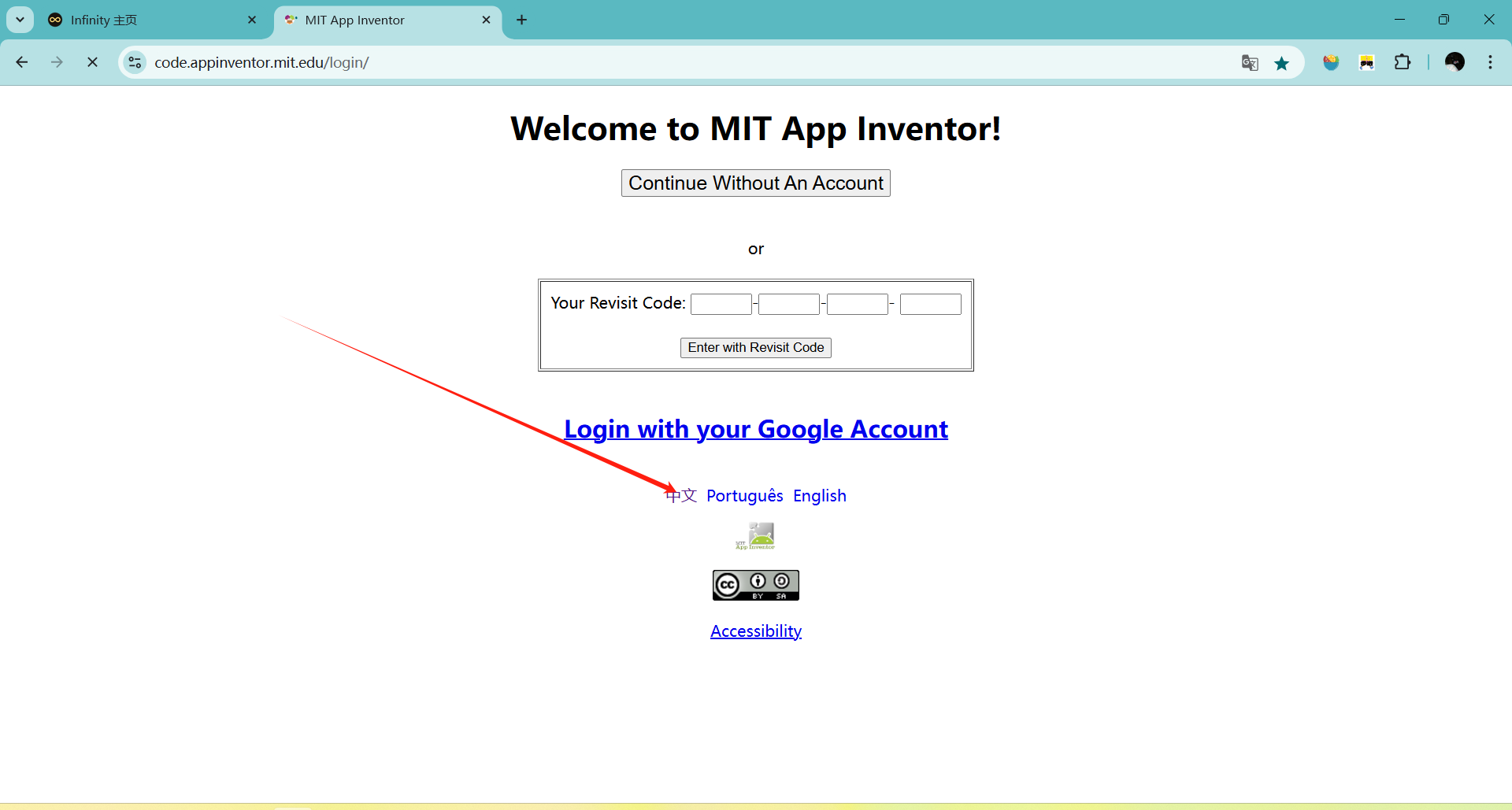

一、登录(注册)
K10与MQTT三:APPinventor制作的手机APP与K10通信图1

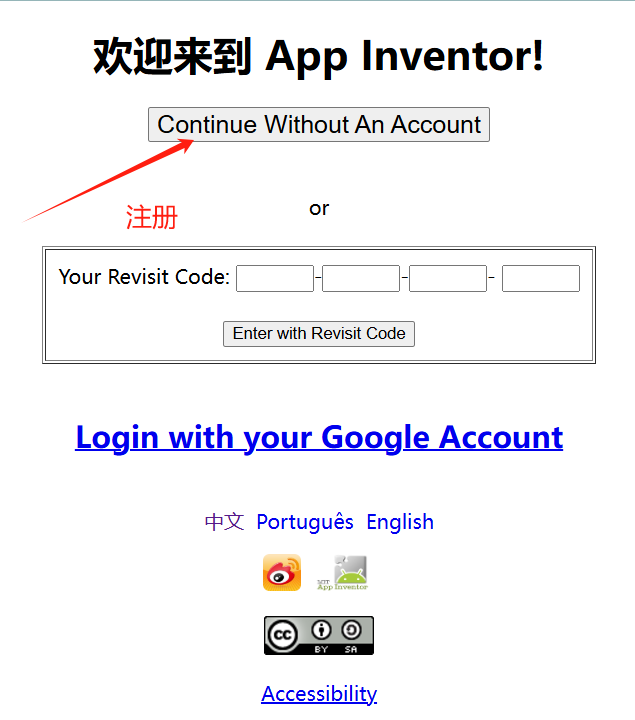

注册

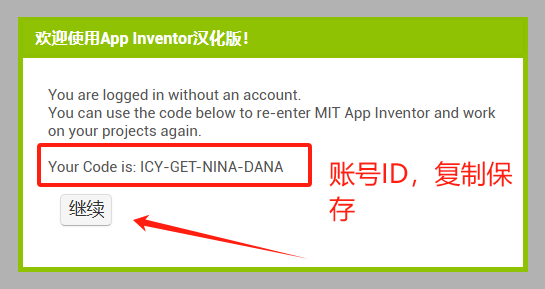

注册之后会分配一个唯一的账号ID,需要记录下来。(建议发到自己微信里面然后再收藏)

K10与MQTT三:APPinventor制作的手机APP与K10通信图2

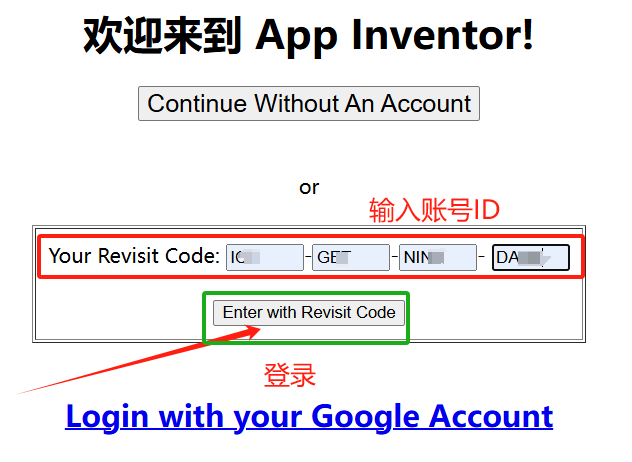

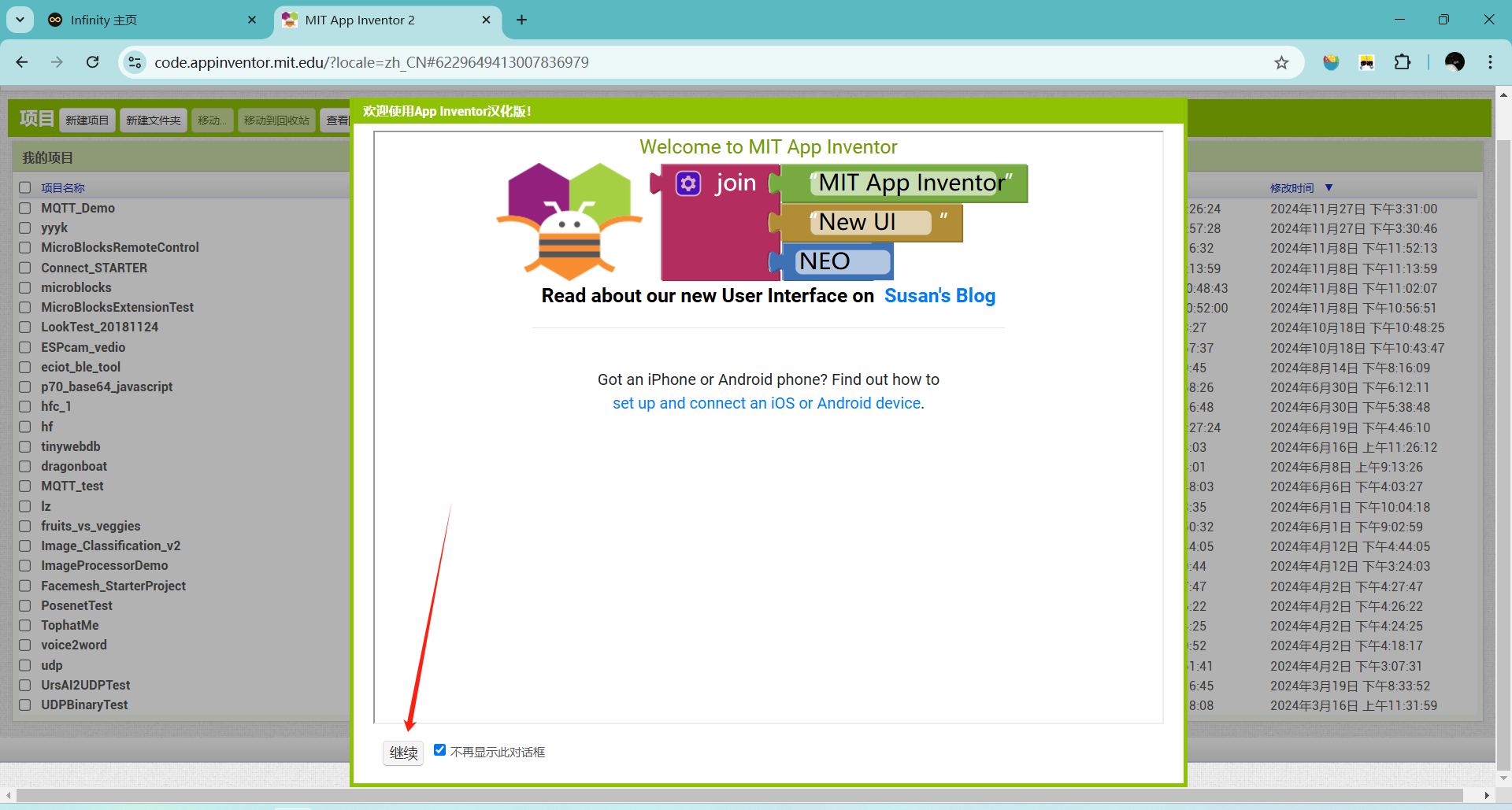

登录
K10与MQTT三:APPinventor制作的手机APP与K10通信图3
K10与MQTT三:APPinventor制作的手机APP与K10通信图4
K10与MQTT三:APPinventor制作的手机APP与K10通信图5

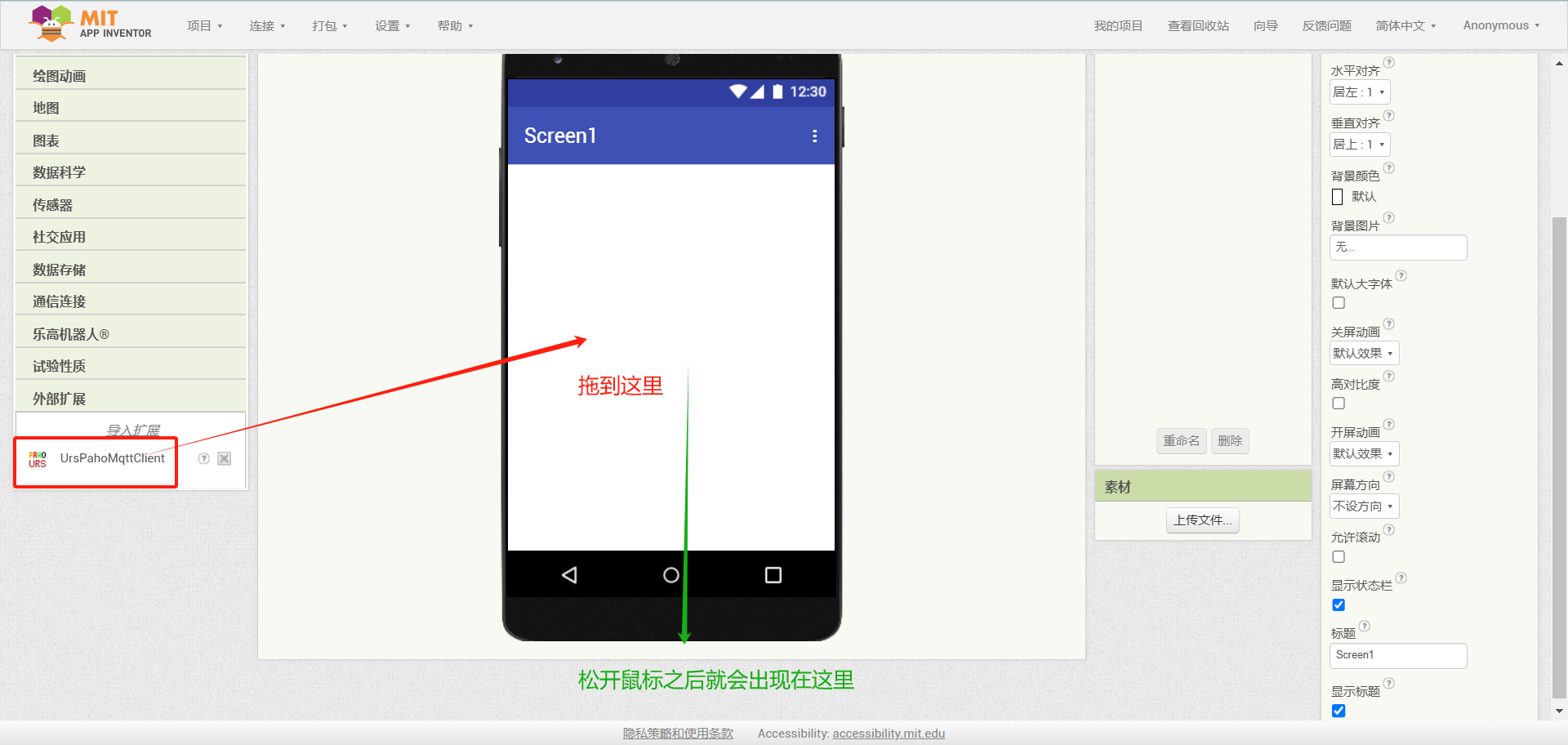

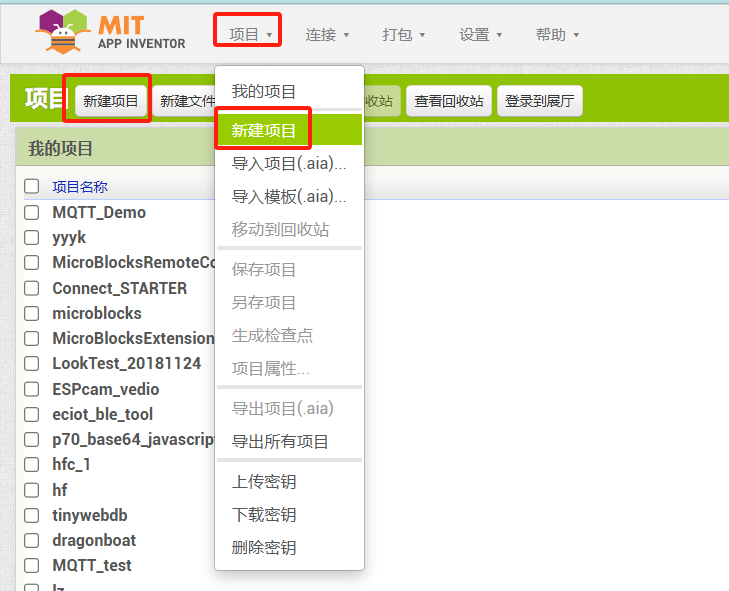

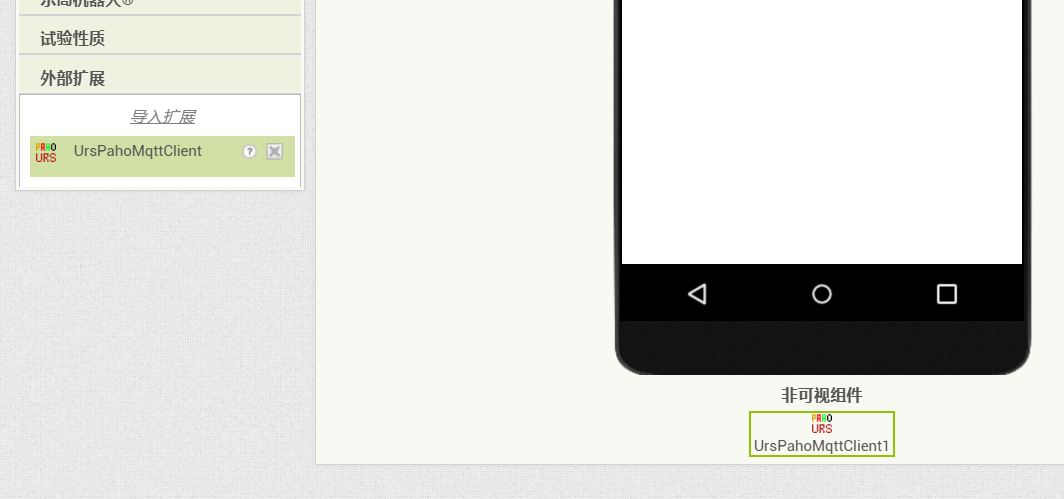

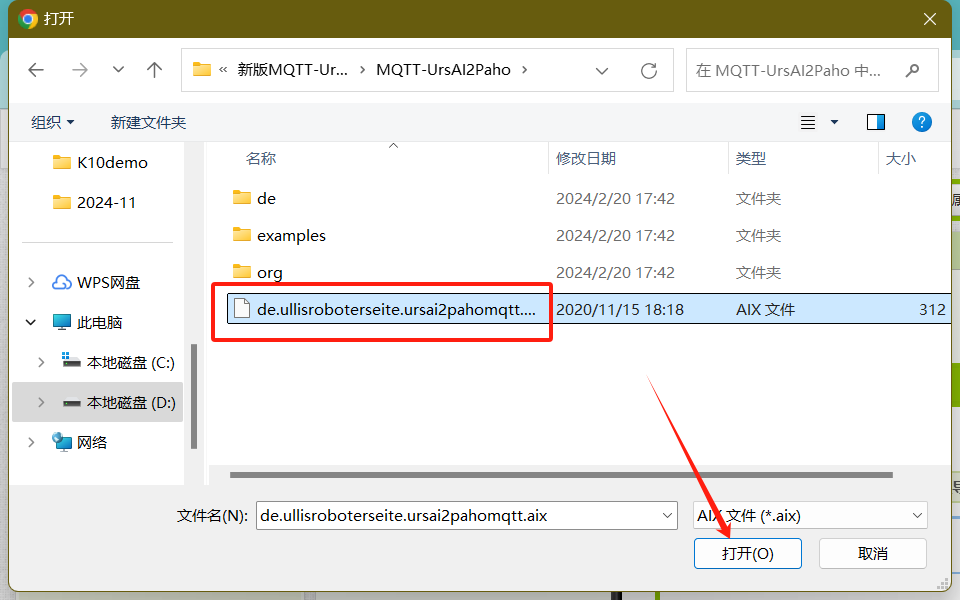

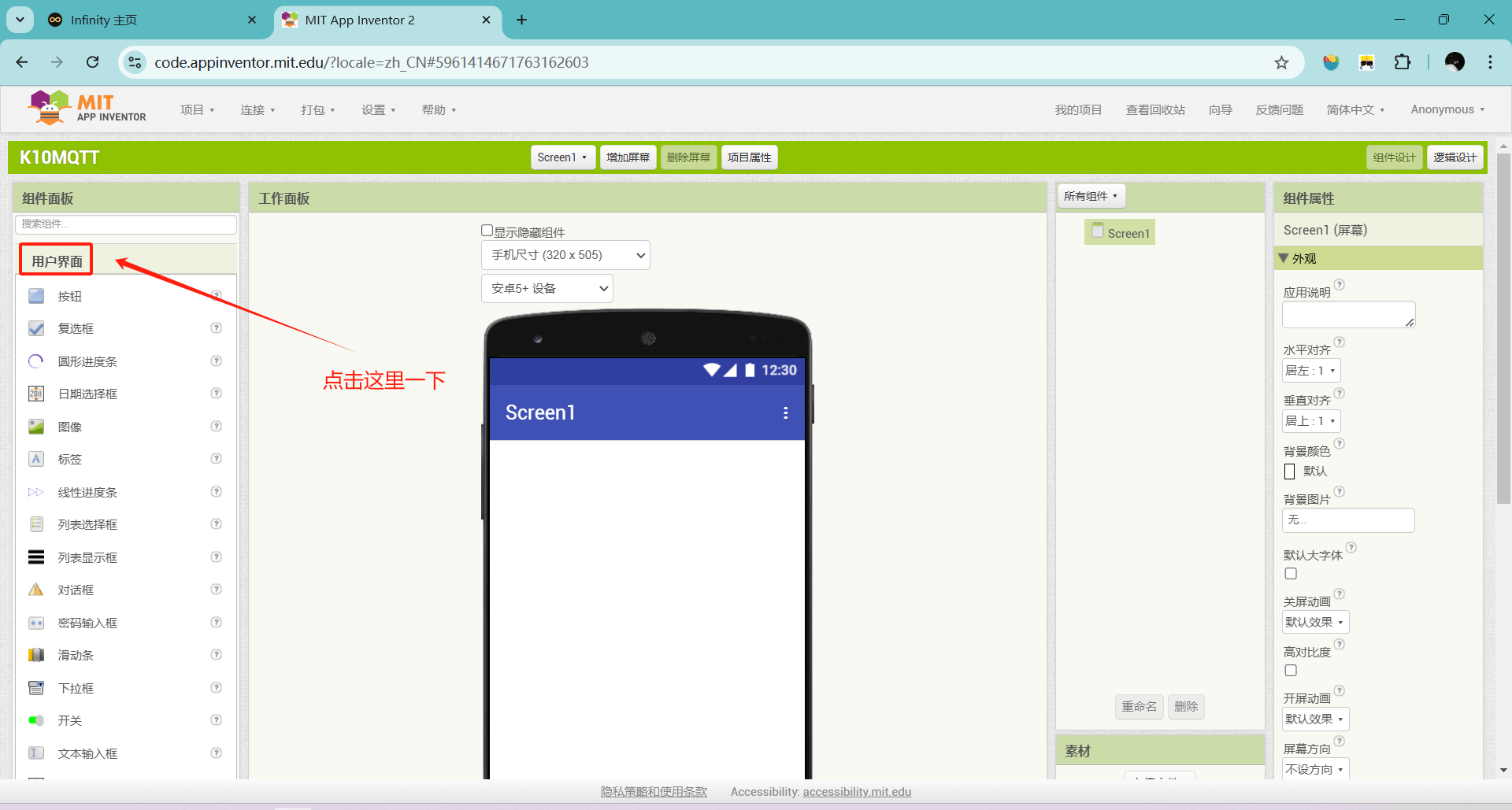

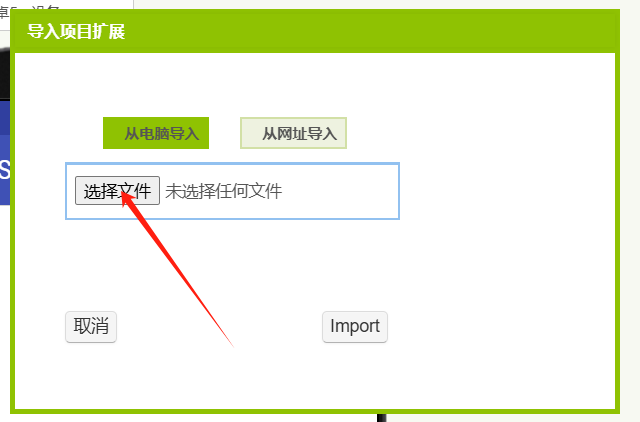

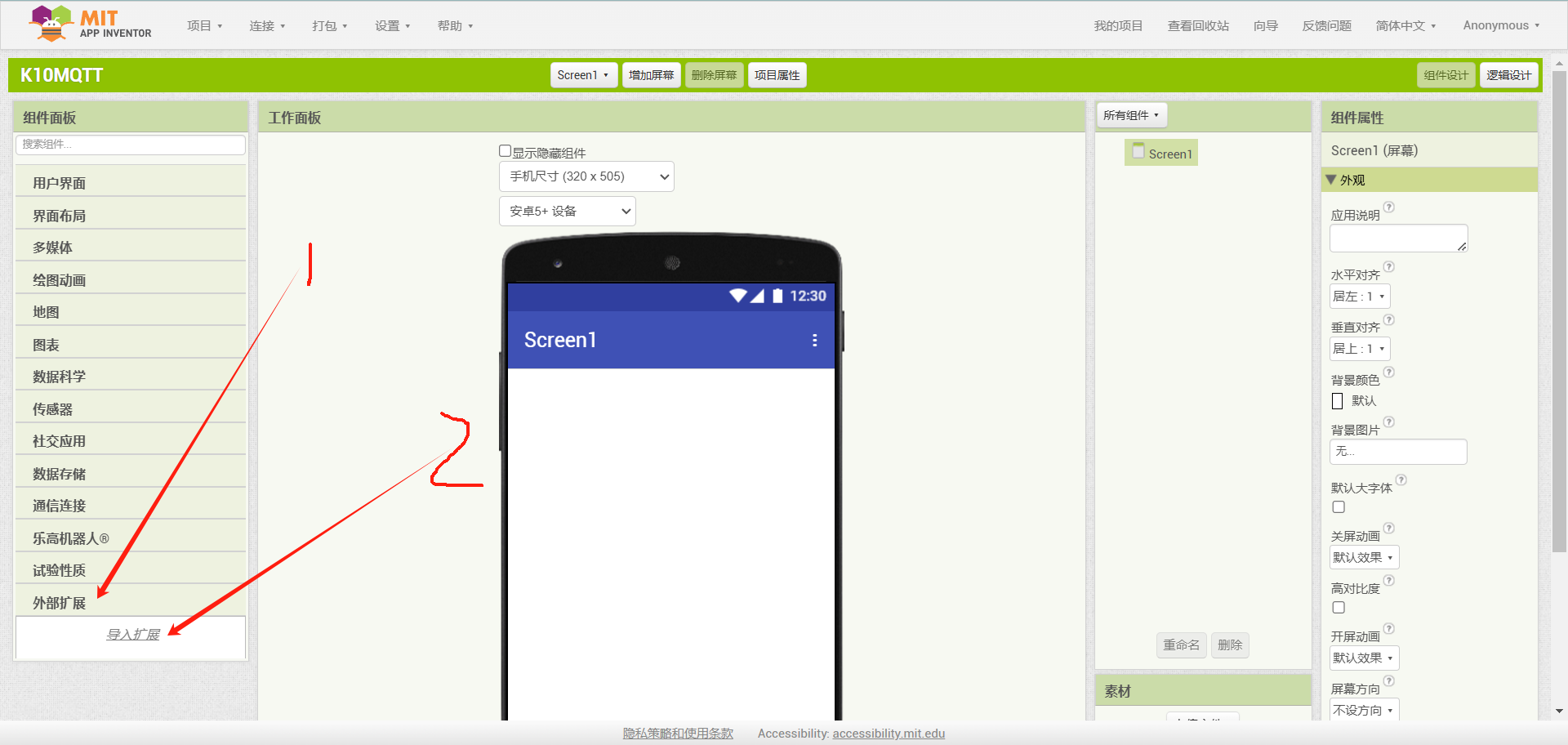

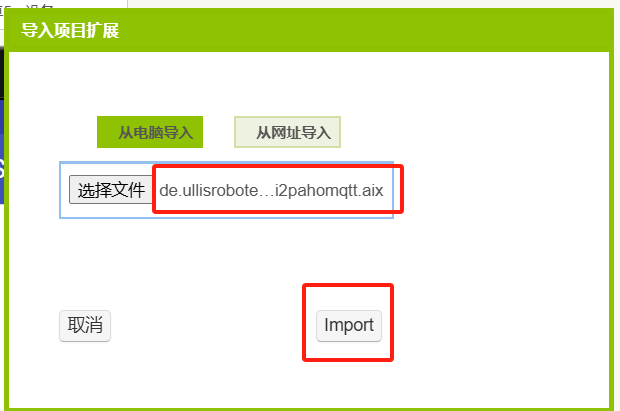

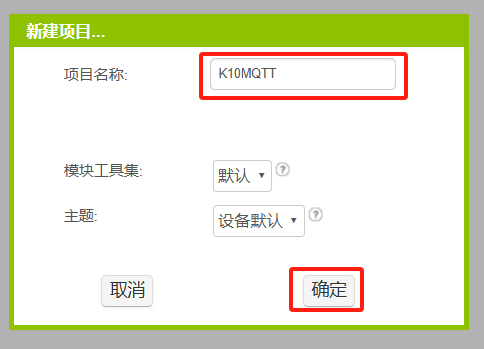

二、新建项目,上传插件
K10与MQTT三:APPinventor制作的手机APP与K10通信图6K10与MQTT三:APPinventor制作的手机APP与K10通信图7K10与MQTT三:APPinventor制作的手机APP与K10通信图8K10与MQTT三:APPinventor制作的手机APP与K10通信图9K10与MQTT三:APPinventor制作的手机APP与K10通信图10K10与MQTT三:APPinventor制作的手机APP与K10通信图11K10与MQTT三:APPinventor制作的手机APP与K10通信图12K10与MQTT三:APPinventor制作的手机APP与K10通信图13K10与MQTT三:APPinventor制作的手机APP与K10通信图14

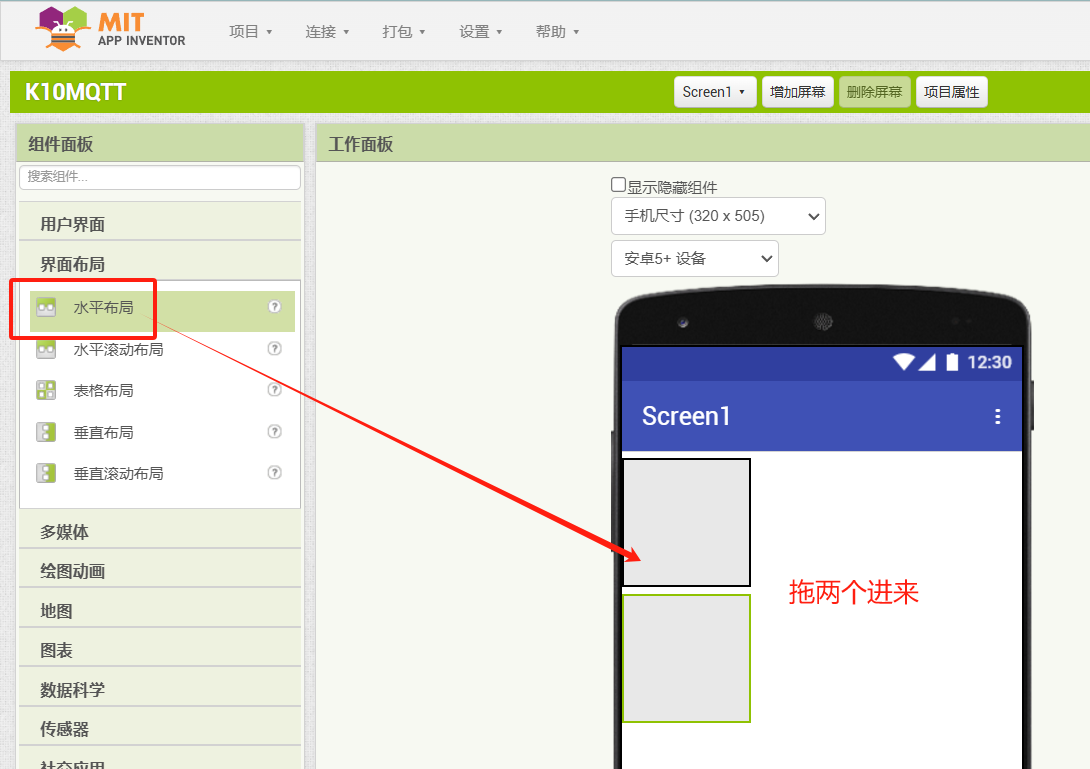

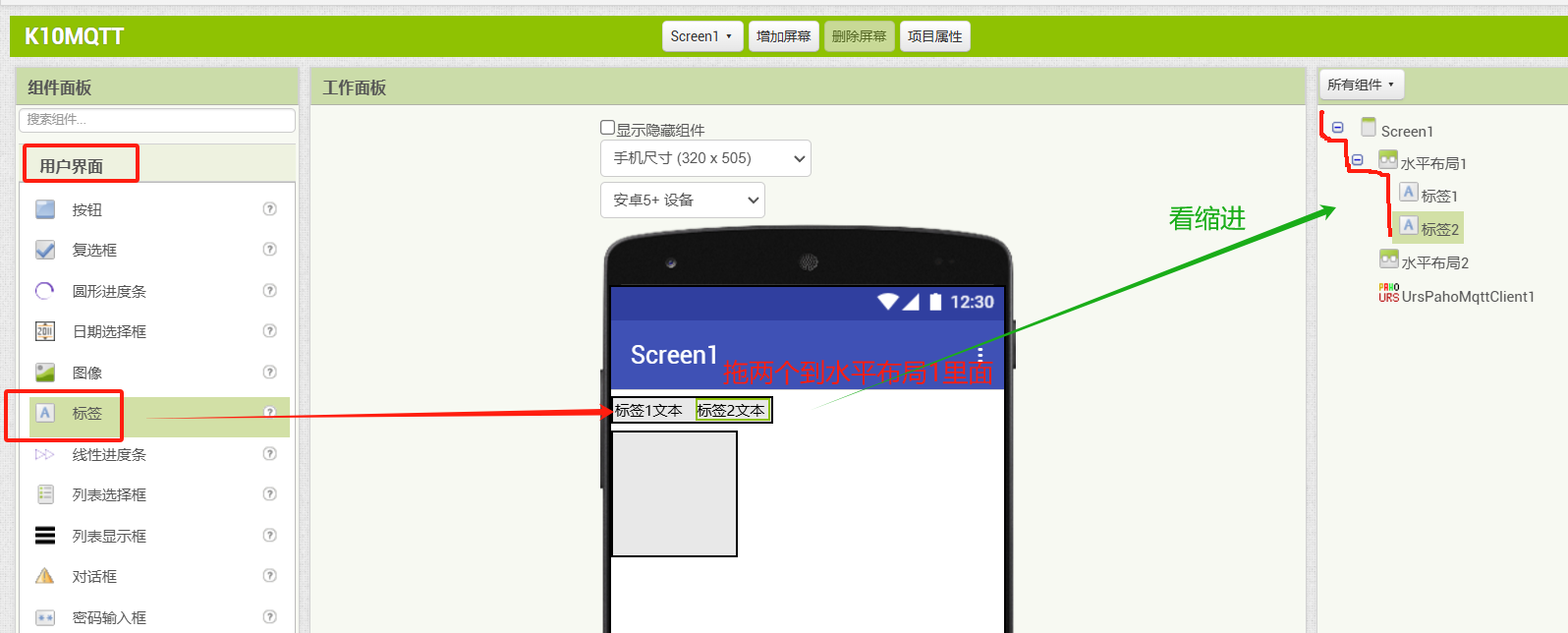

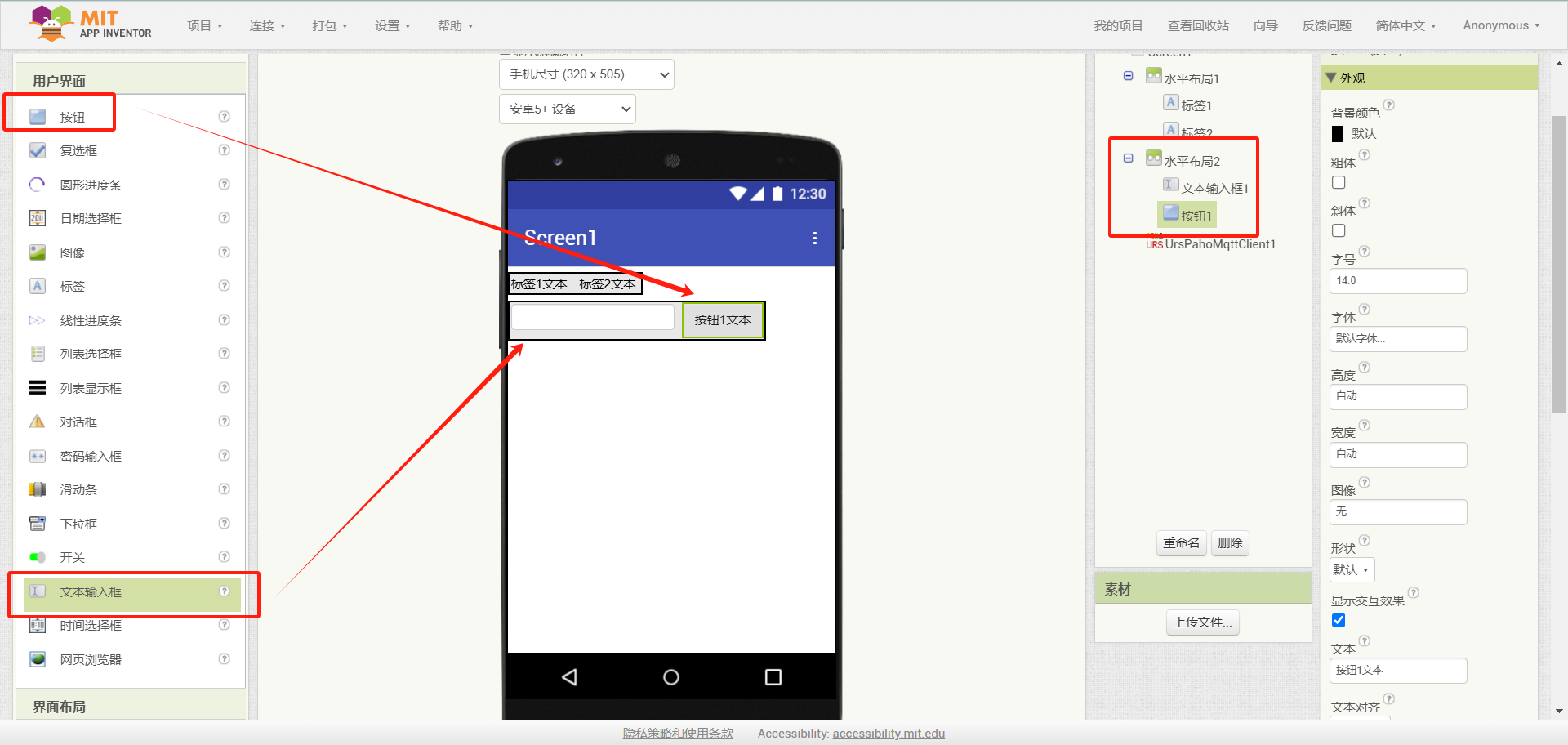

三、设计界面
简单一点,一个显示接收到的消息控件;一个输入框,一个发送按钮。
K10与MQTT三:APPinventor制作的手机APP与K10通信图15K10与MQTT三:APPinventor制作的手机APP与K10通信图16K10与MQTT三:APPinventor制作的手机APP与K10通信图17

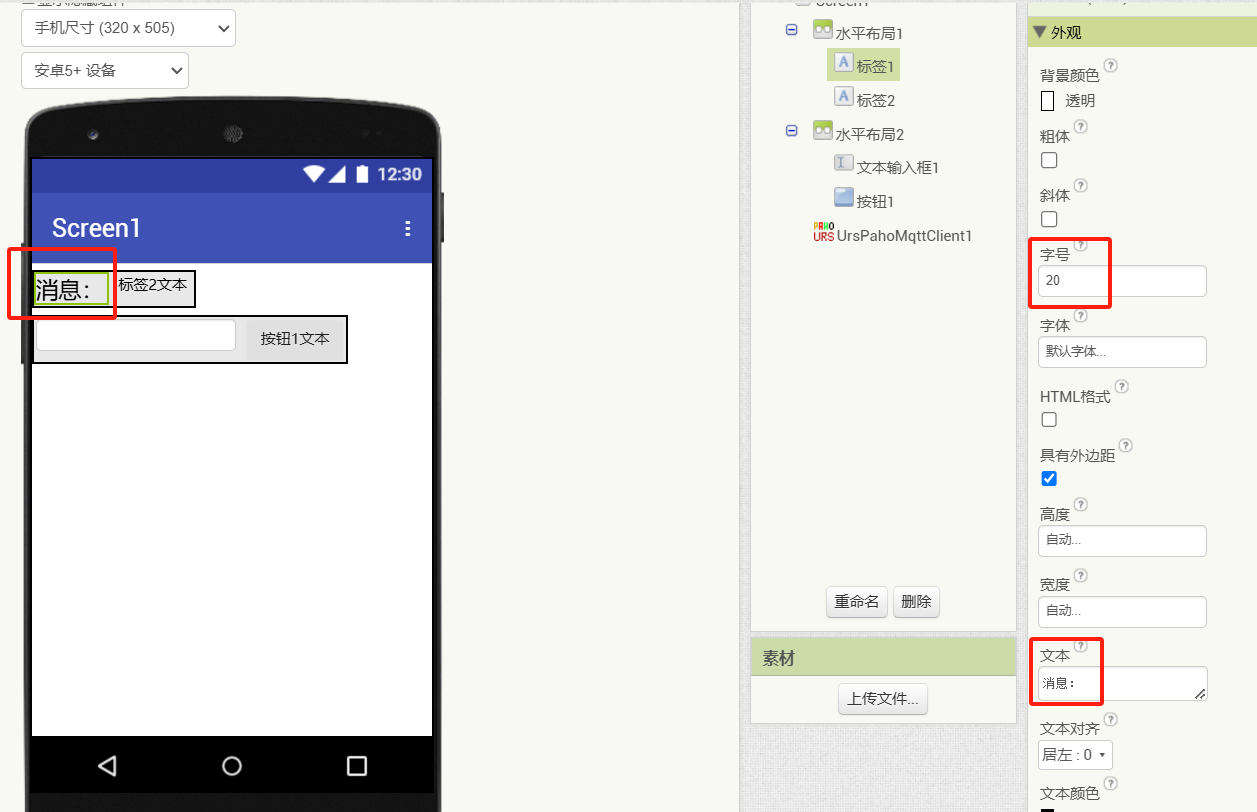

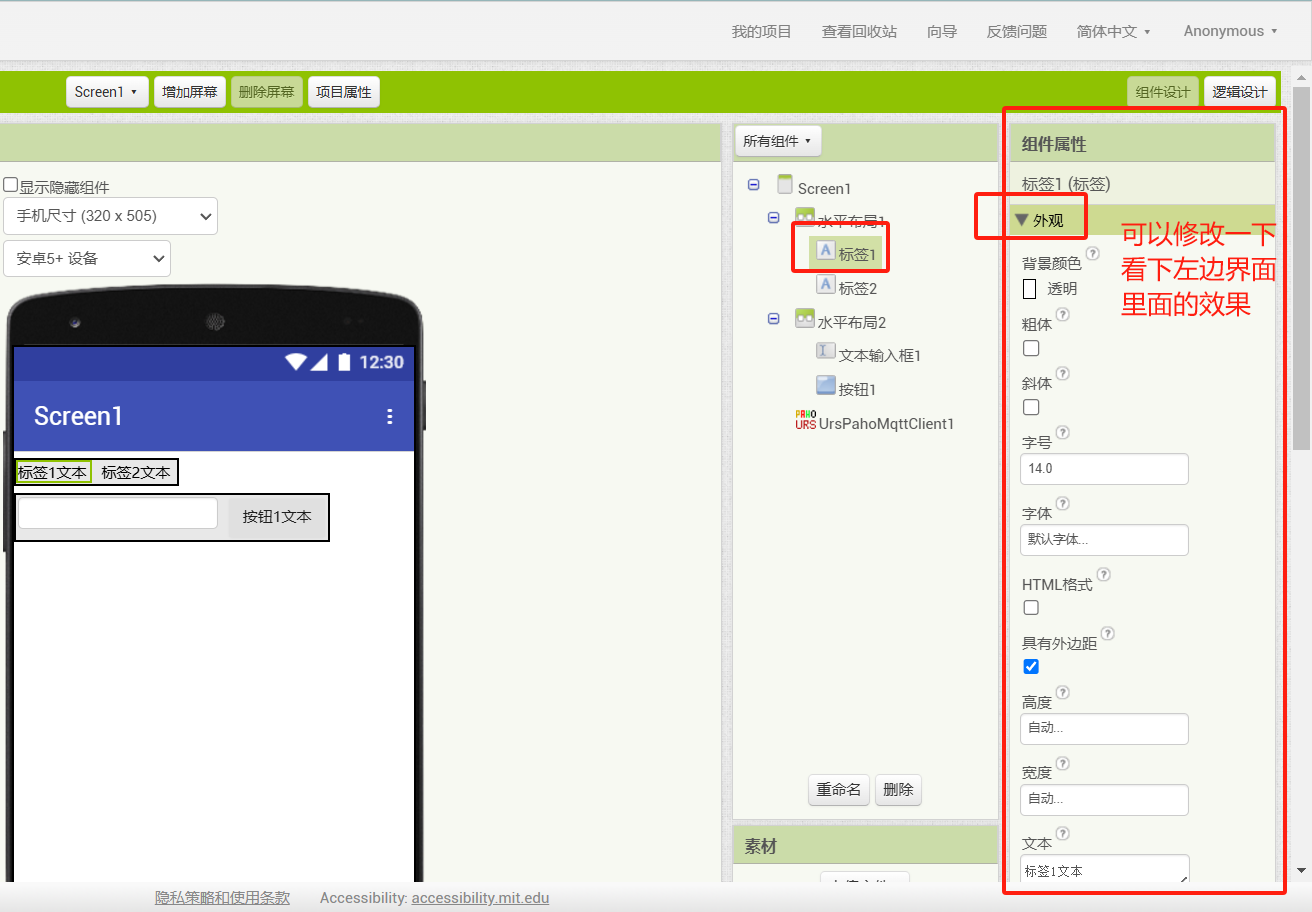

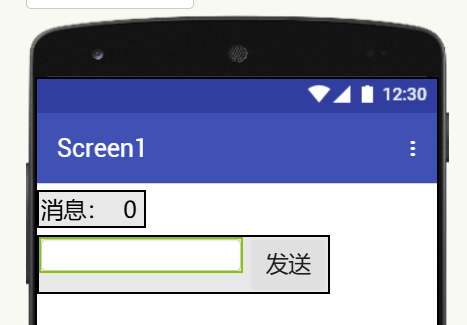

修改参数K10与MQTT三:APPinventor制作的手机APP与K10通信图18K10与MQTT三:APPinventor制作的手机APP与K10通信图19K10与MQTT三:APPinventor制作的手机APP与K10通信图20

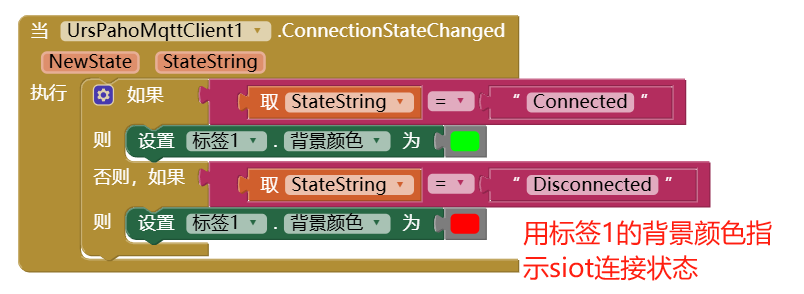

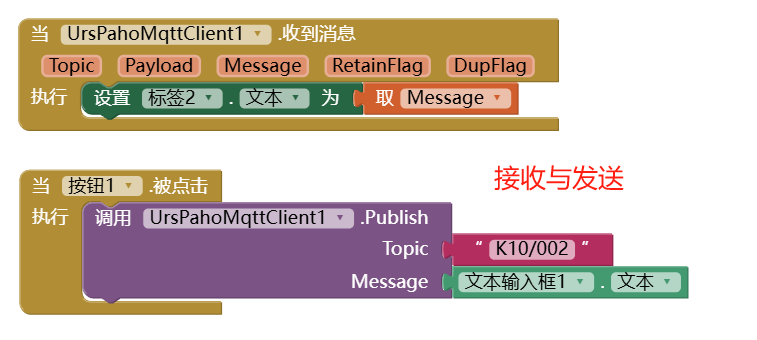

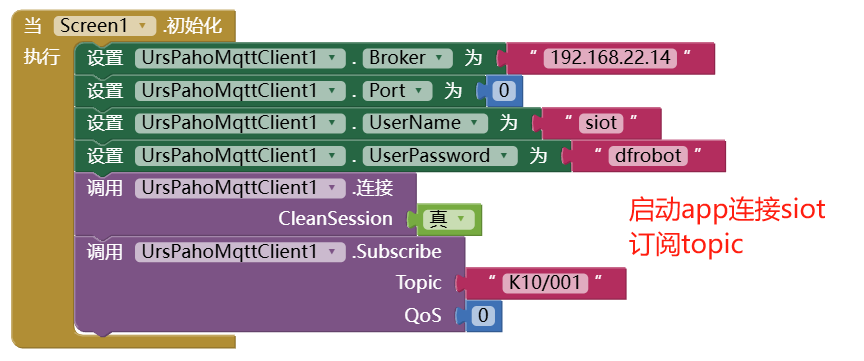

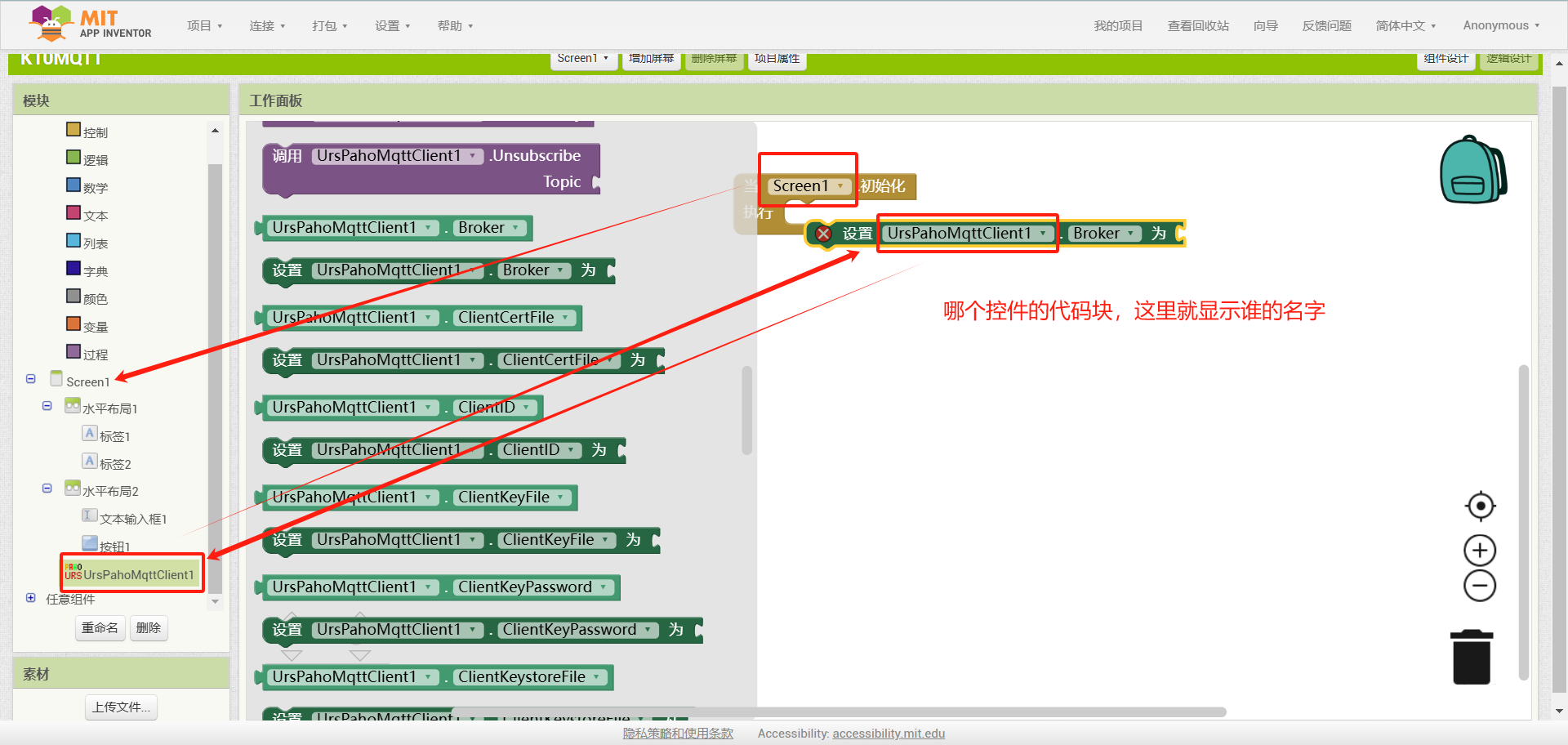

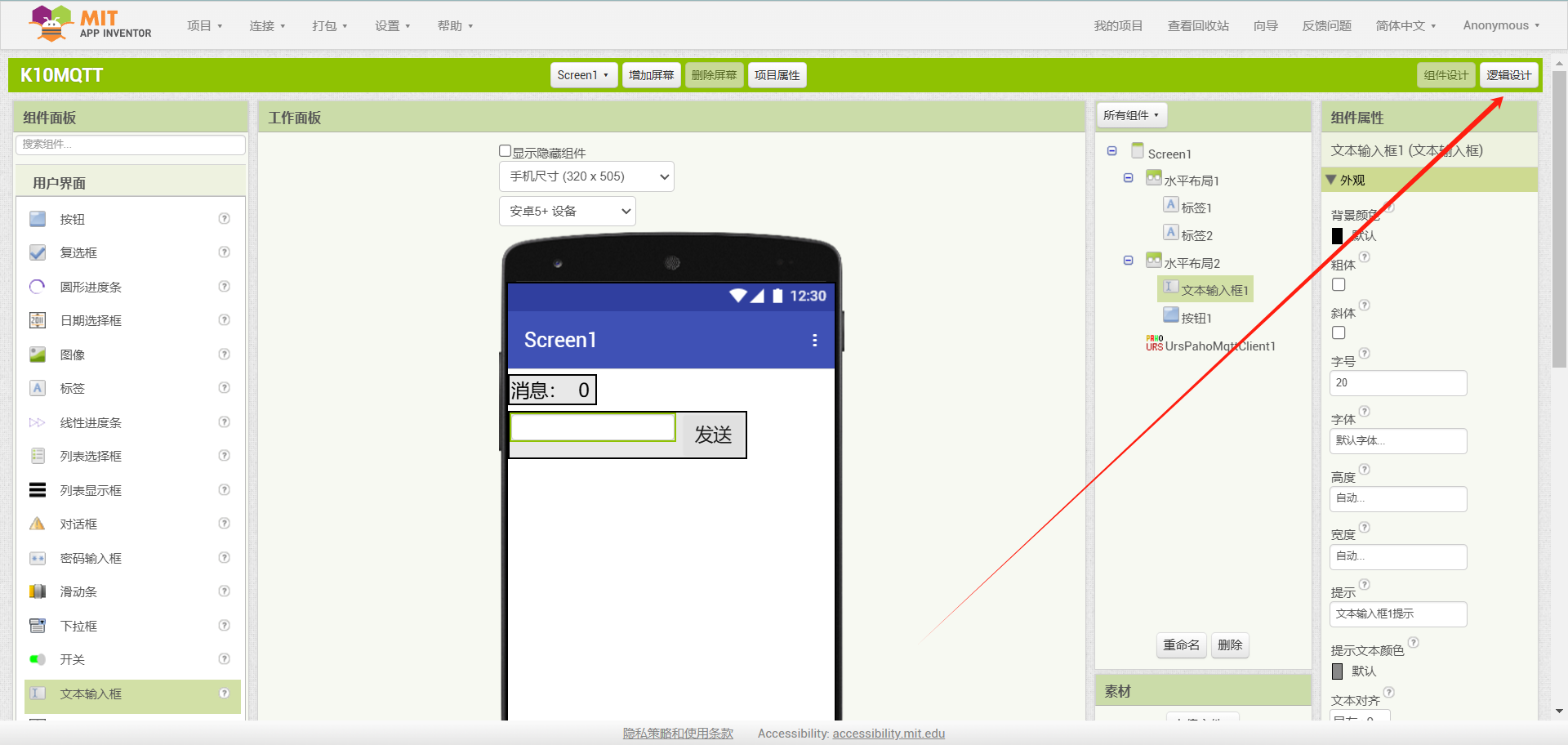

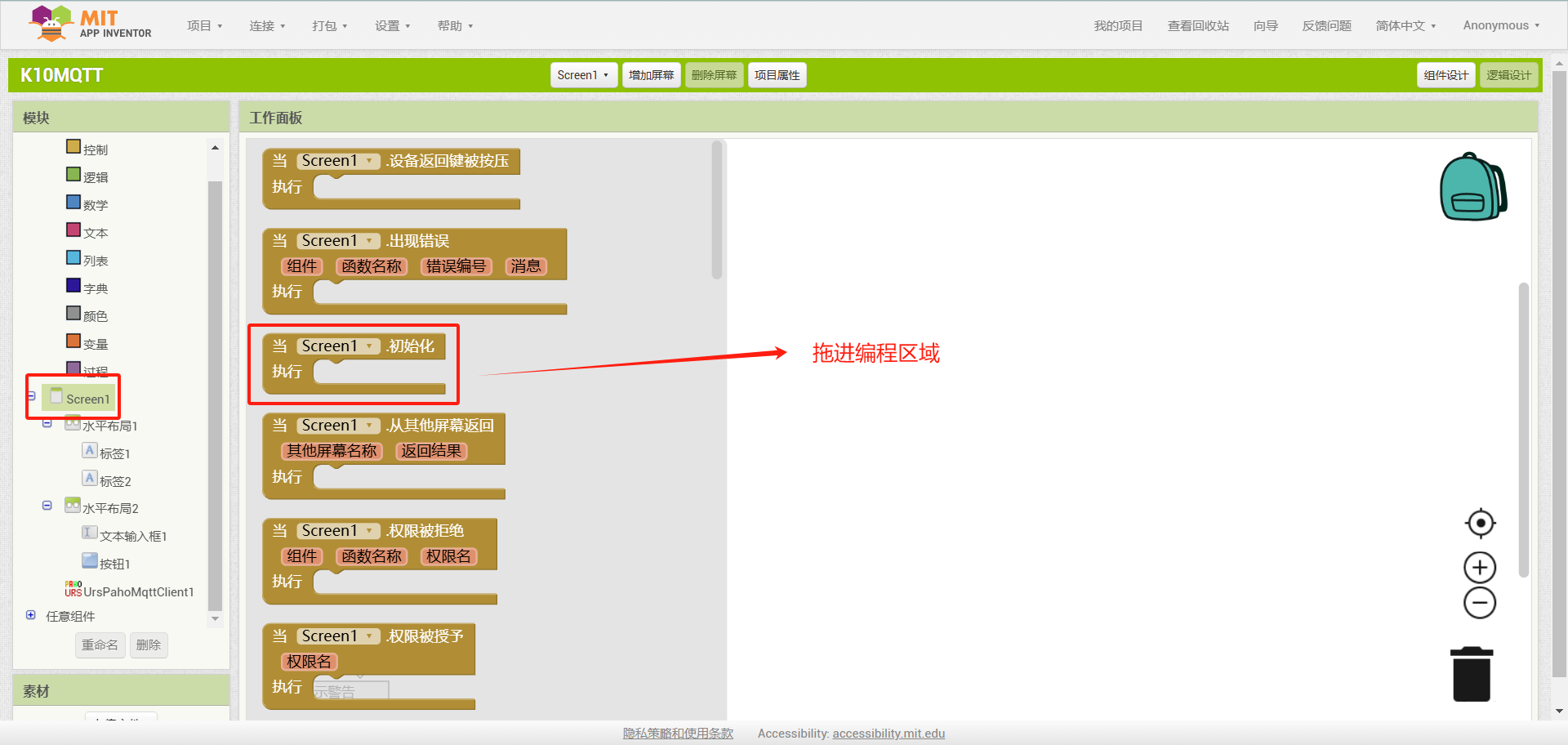

四、编写程序
K10与MQTT三:APPinventor制作的手机APP与K10通信图21K10与MQTT三:APPinventor制作的手机APP与K10通信图22K10与MQTT三:APPinventor制作的手机APP与K10通信图23K10与MQTT三:APPinventor制作的手机APP与K10通信图25K10与MQTT三:APPinventor制作的手机APP与K10通信图24K10与MQTT三:APPinventor制作的手机APP与K10通信图26

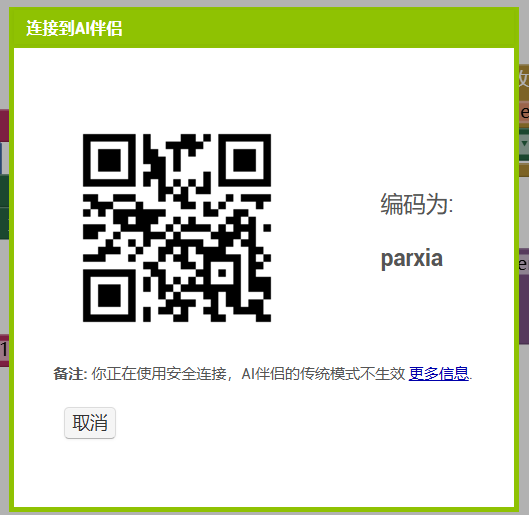

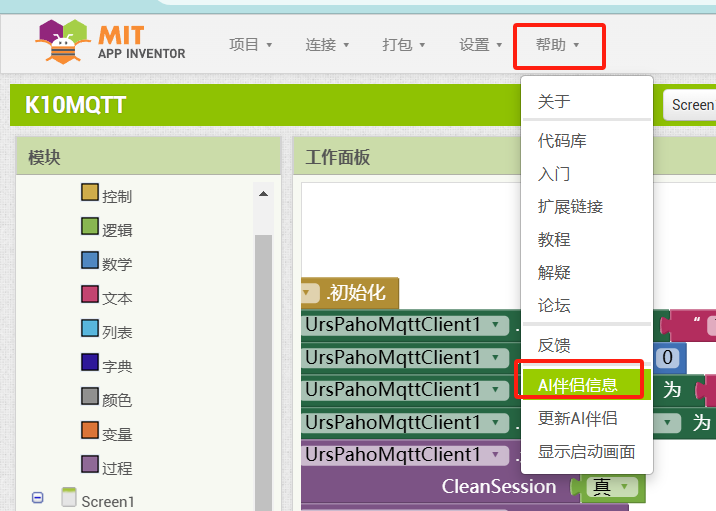

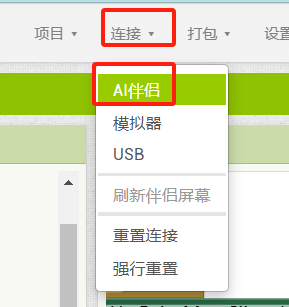

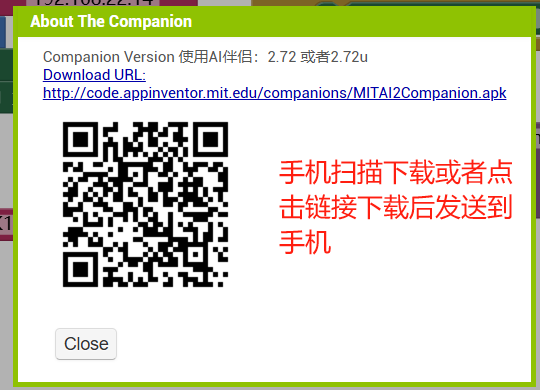

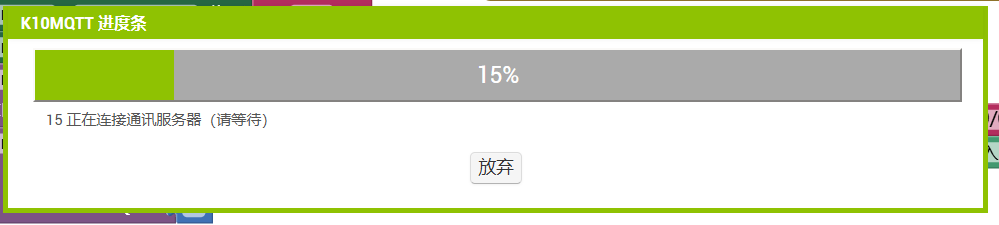

五、AI伴侣调试
K10与MQTT三:APPinventor制作的手机APP与K10通信图27K10与MQTT三:APPinventor制作的手机APP与K10通信图28K10与MQTT三:APPinventor制作的手机APP与K10通信图29K10与MQTT三:APPinventor制作的手机APP与K10通信图30K10与MQTT三:APPinventor制作的手机APP与K10通信图31K10与MQTT三:APPinventor制作的手机APP与K10通信图32K10与MQTT三:APPinventor制作的手机APP与K10通信图33

六、打包app
觉得没问题了可以打包成软件安装包
K10与MQTT三:APPinventor制作的手机APP与K10通信图34K10与MQTT三:APPinventor制作的手机APP与K10通信图35K10与MQTT三:APPinventor制作的手机APP与K10通信图36

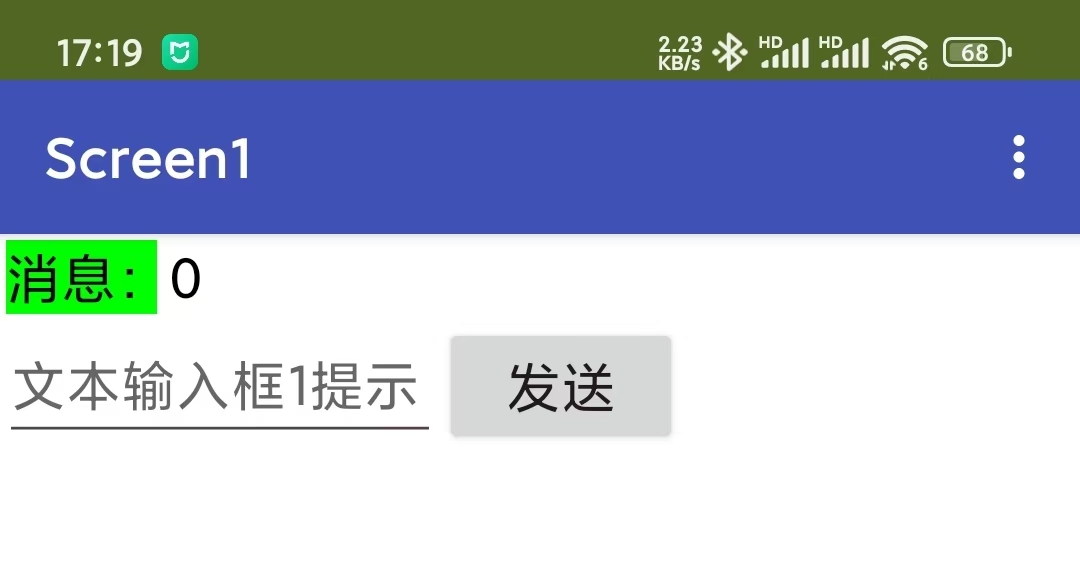

七、测试
1.启动siot
2.K10运行《K10与MQTT一》里面的程序
3.启动app
4.等标签1背景变绿看标签2内容是否变化,输入文字点击按钮查看K10屏幕是否能显示
视频



K10 app inventor.zip

2.92 MB, 下载次数: 11333
