【花雕学编程】Arduino动手做（243）---双路 JoyStick 扩展板

实验串口返回情况

代码解读
1、串行通信初始化：在 setup 函数中，使用 Serial.begin(9600) 初始化串行通信，设置波特率为9600，以便通过串行监视器查看输出信息。
2、初始化完成信息：通过 Serial.println("JoyStick准备就绪") 输出一条信息，指示系统已经准备好读取数据。
3、读取和输出X、Y轴值：在 loop 函数中，使用 analogRead(A0) 和 analogRead(A1) 读取摇杆的X、Y轴模拟值，并通过串行通信输出。
4、读取按键状态：通过 digitalRead(2) 读取数字引脚2的状态，判断按键是否被按下。
5、条件输出：根据按键状态，输出相应的信息。如果按键被按下，输出 "hello"；否则输出 "OK"。
6、延迟：使用 delay(1000) 在每次循环结束时延迟1秒，以便有足够时间查看输出信息。
这段代码每隔1秒读取一次摇杆的X、Y轴值和按键状态，并通过串行监视器输出，非常适合用于基础实验和学习。

实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十三：JoyStick 双路机械臂摇杆扩展板 PS2 JoyStick Two-Way Shield for Uno r3
项目实验之四：检测X轴与Y轴的数值
*/
void setup() {
Serial.begin(9600); // 初始化串行通信，波特率为9600
Serial.println("JoyStick准备就绪"); // 输出初始化完成信息
}
void loop() {
Serial.println(analogRead(A0)); // 读取并输出X轴的模拟值
Serial.println(analogRead(A1)); // 读取并输出Y轴的模拟值
if (!digitalRead(2)) { // 读取数字引脚2的状态，如果按键被按下
Serial.println("hello"); // 如果按键按下，输出"hello"
}
else {
Serial.println("OK"); // 如果按键未按下，输出"OK"
}
delay(1000); // 延迟1秒
}[/code]

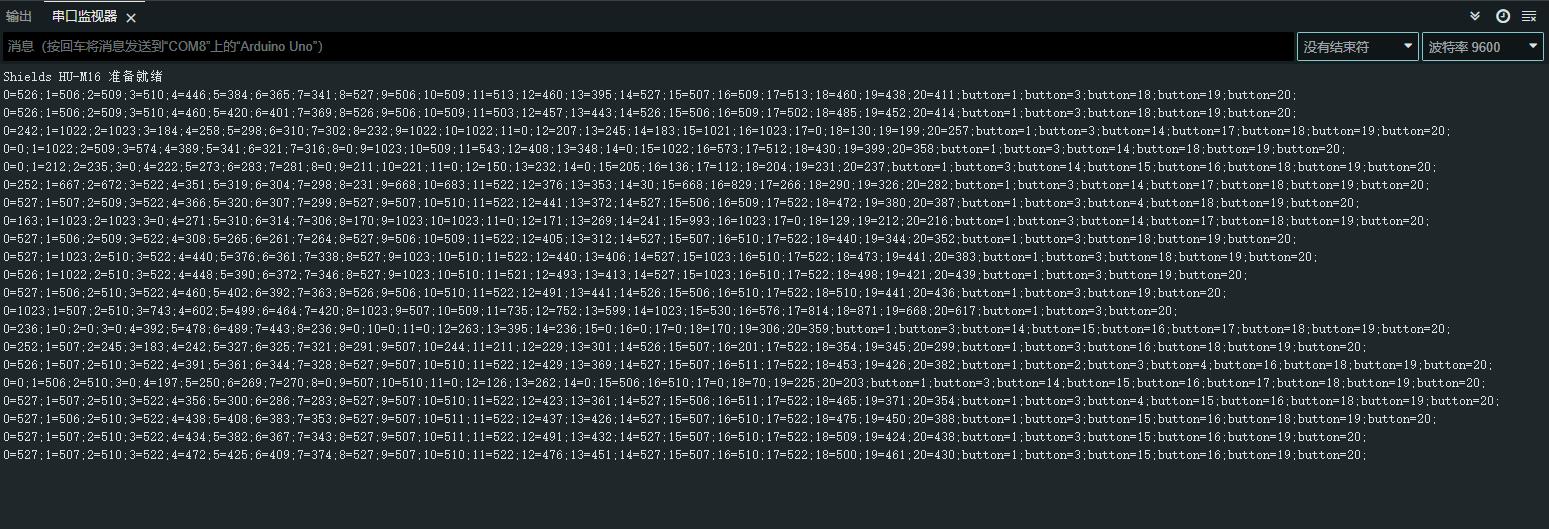

实验串口返回情况

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十三：JoyStick 双路机械臂摇杆扩展板 PS2 JoyStick Two-Way Shield for Uno r3
项目实验之四：检测X轴与Y轴的数值
Mind+图形编程

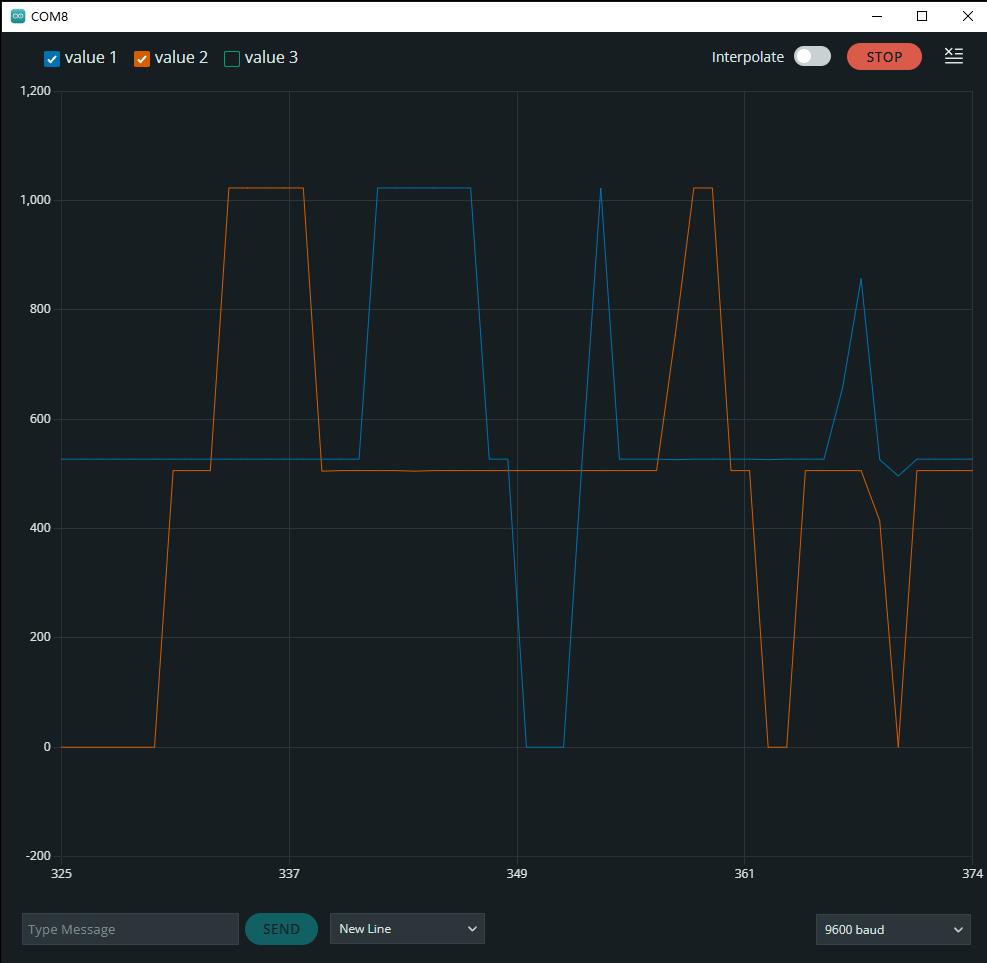

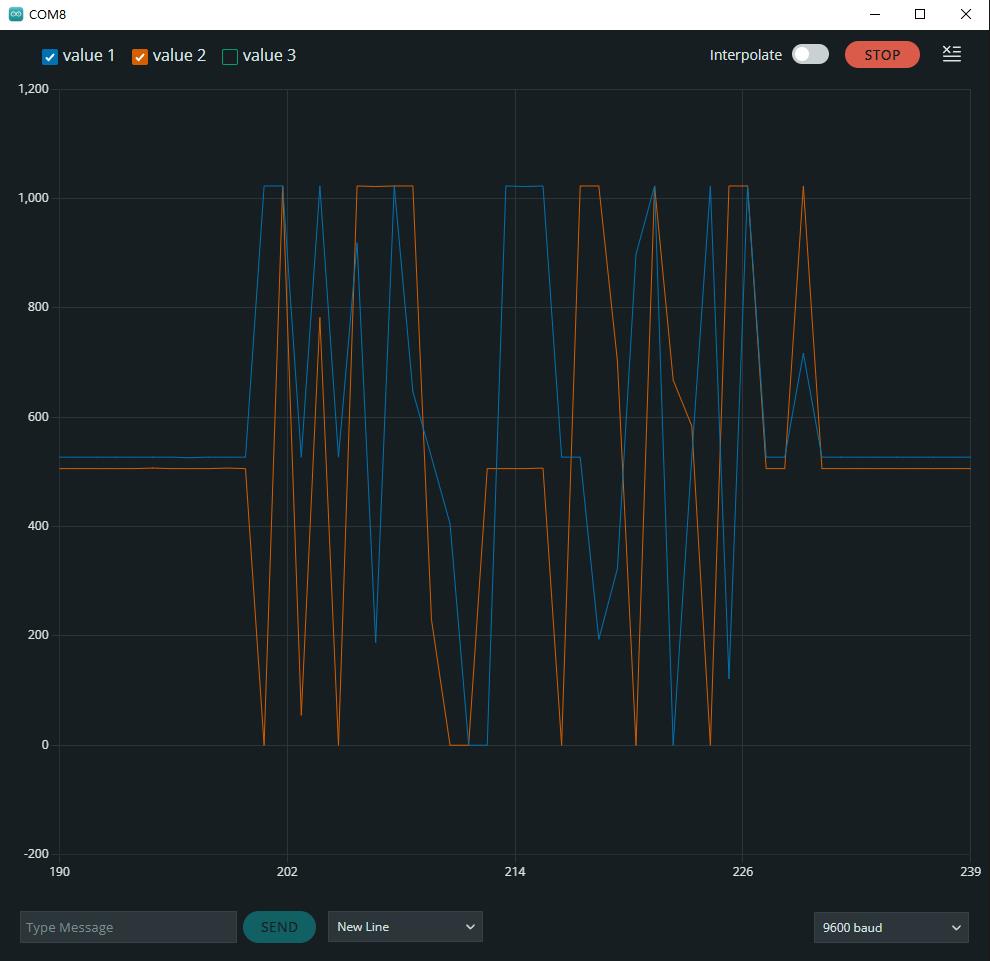

实验串口绘图器返回情况

实验串口返回情况

代码解读
1、引脚定义：在代码的开头，使用变量定义了X轴、Y轴和按键的引脚，便于后续代码的使用和维护。
2、引脚模式设置：在 setup 函数中，使用 pinMode(JoyStick_Z, INPUT) 将按键引脚设置为输入模式，以便读取按键状态。
3、串行通信初始化：使用 Serial.begin(9600) 初始化串行通信，设置波特率为9600，以便通过串行监视器查看摇杆的X、Y轴值和按键状态。
4、读取和输出值：在 loop 函数中，通过 analogRead 和 digitalRead 函数分别读取X轴、Y轴的模拟值和按键的数字值，并通过串行通信输出。
5、数据格式：通过 Serial.print 和 Serial.println 函数输出X轴、Y轴的值和按键状态，使用逗号分隔符使输出格式更加清晰和规范。
这段代码每隔500毫秒读取一次摇杆的X、Y轴值和按键状态，并输出到串行监视器，适用于基础实验和学习。

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十三：JoyStick 双路机械臂摇杆扩展板 PS2 JoyStick Two-Way Shield for Uno r3
项目实验之三：绘制X轴与Y轴的动态曲线
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十三：JoyStick 双路机械臂摇杆扩展板 PS2 JoyStick Two-Way Shield for Uno r3
项目实验之三：绘制X轴与Y轴的动态曲线
*/
int JoyStick_X = A0; // 定义X轴模拟输入引脚为A0
int JoyStick_Y = A1; // 定义Y轴模拟输入引脚为A1
int JoyStick_Z = 2; // 定义按键输入引脚为2
void setup()
{
pinMode(JoyStick_Z, INPUT); // 将按键引脚设置为输入模式
Serial.begin(9600); // 初始化串行通信，波特率为9600
}
void loop()
{
int x, y, z;
x = analogRead(JoyStick_X); // 读取X轴的模拟值
y = analogRead(JoyStick_Y); // 读取Y轴的模拟值
z = digitalRead(JoyStick_Z); // 读取按键的数字值（按键状态）
Serial.print(x, DEC); // 以十进制格式输出X轴的值
Serial.print(","); // 输出逗号分隔符
Serial.print(y, DEC); // 以十进制格式输出Y轴的值
Serial.print(","); // 输出逗号分隔符
Serial.println(z, DEC); // 以十进制格式输出按键状态值，并换行
delay(500); // 延迟500毫秒
}[/code]

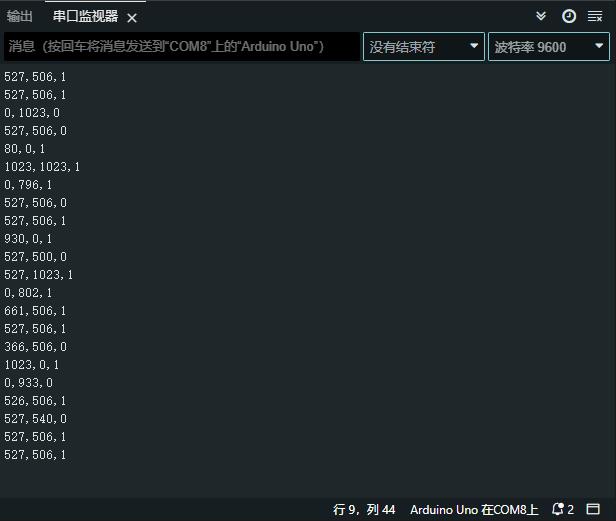

实验串口返回情况

代码解读
1、引脚模式设置：在 setup 函数中，使用 pinMode(6, INPUT_PULLUP) 将6号引脚设置为上拉输入模式。这是为了读取摇杆的按键状态。
2、串行通信初始化：使用 Serial.begin(9600) 初始化串行通信，以便通过串行监视器查看摇杆的X、Y轴值和按键状态。
3、读取模拟值：在 loop 函数中，使用 analogRead(A0) 和 analogRead(A1) 读取摇杆的X、Y轴的模拟值。
4、读取数字值：使用 digitalRead(6) 读取摇杆按键的数字值（按键状态），用以检测是否按下。
5、串行输出：通过 Serial.print 和 Serial.println 函数将X、Y轴的模拟值和按键状态输出到串行监视器，以便调试和观察。
这段代码每隔1秒读取一次摇杆的X、Y轴值和按键状态，并输出到串行监视器，非常适合用于基础实验和学习。

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十三：JoyStick 双路机械臂摇杆扩展板 PS2 JoyStick Two-Way Shield for Uno r3
项目实验之二：动态测试1号摇杆的X、Y与Z的数值（引脚A0、A1与D2）
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十三：JoyStick 双路机械臂摇杆扩展板 PS2 JoyStick Two-Way Shield for Uno r3
项目实验之二：动态测试1号摇杆的X、Y与Z的数值（引脚A0、A1与D2）
*/
int value = 0; // 初始化一个整数变量，用于存储读取的值
void setup()
{
pinMode(6, INPUT_PULLUP); // 将引脚6设置为上拉输入模式，用于读取按键状态
Serial.begin(9600); // 初始化串行通信，波特率为9600
}
void loop()
{
value = analogRead(A0); // 读取A0引脚的模拟值（摇杆X轴）
Serial.print("X:"); // 输出X轴描述
Serial.print(value, DEC); // 以十进制格式输出X轴的值
value = analogRead(A1); // 读取A1引脚的模拟值（摇杆Y轴）
Serial.print(" | Y:"); // 输出Y轴描述
Serial.print(value, DEC); // 以十进制格式输出Y轴的值
value = digitalRead(6); // 读取6号引脚的数字值（按键状态）
Serial.print(" | Z: "); // 输出按键状态描述
Serial.println(value, DEC); // 以十进制格式输出按键状态值
delay(1000); // 延迟1秒
}[/code]

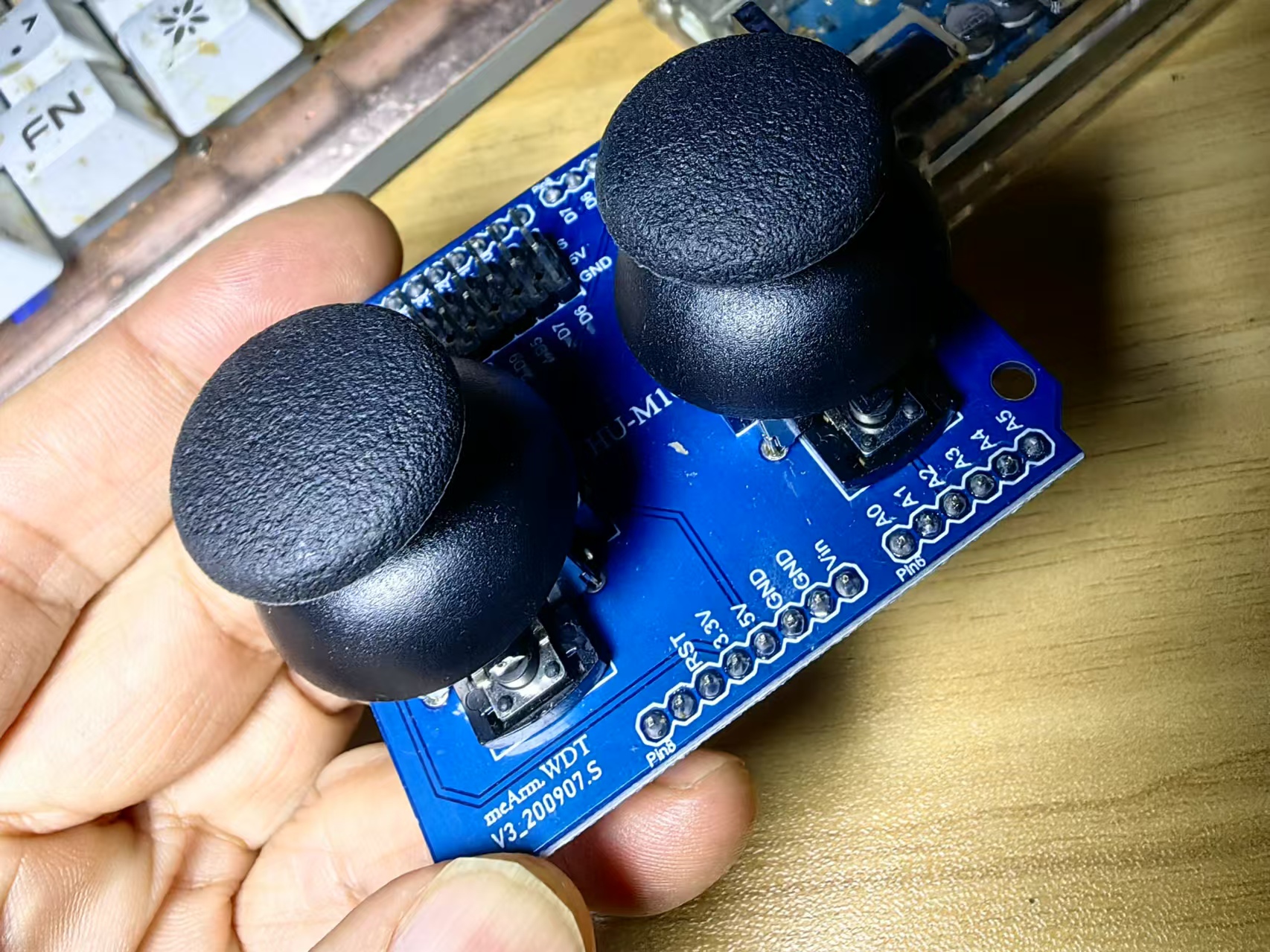

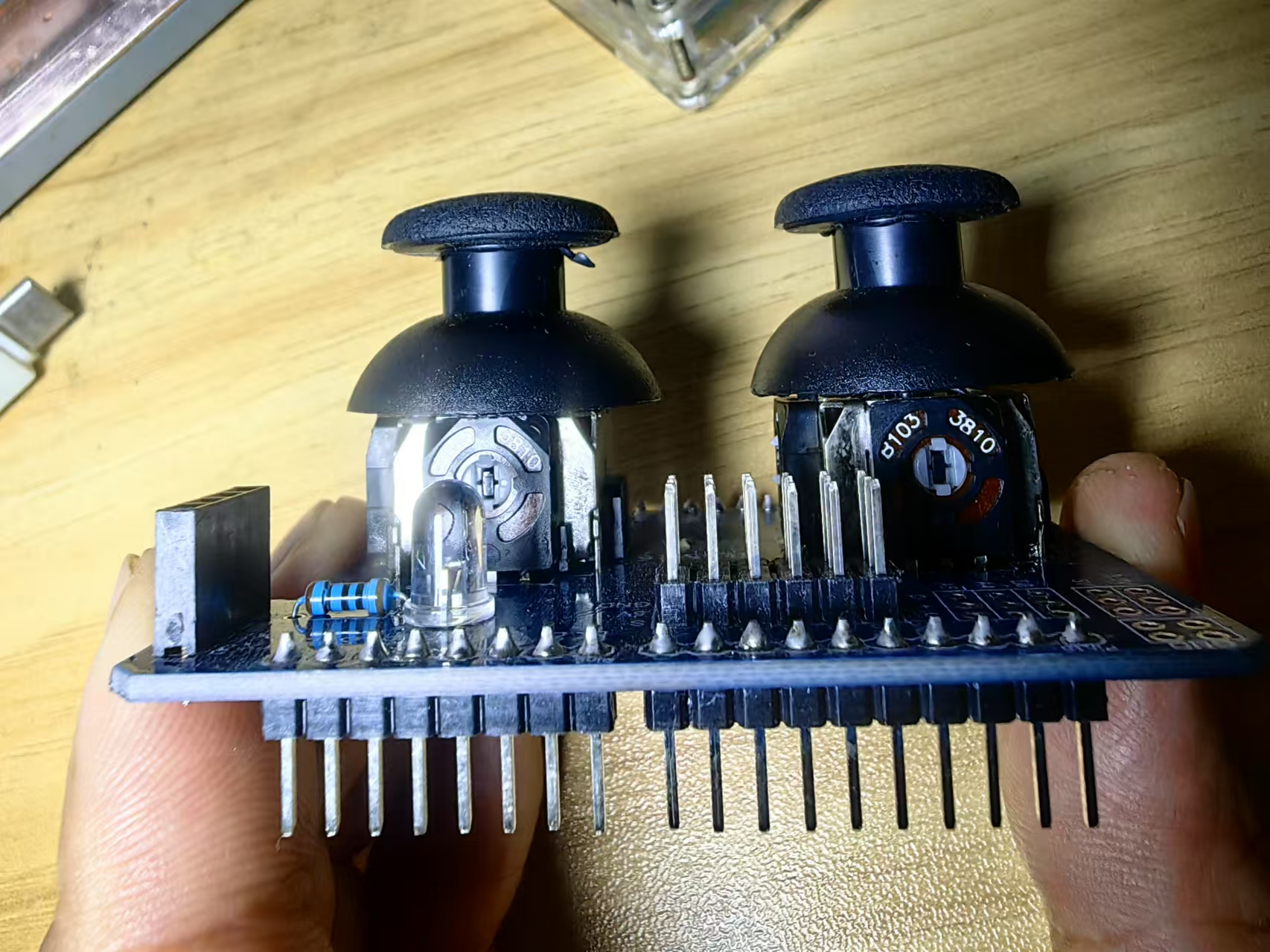

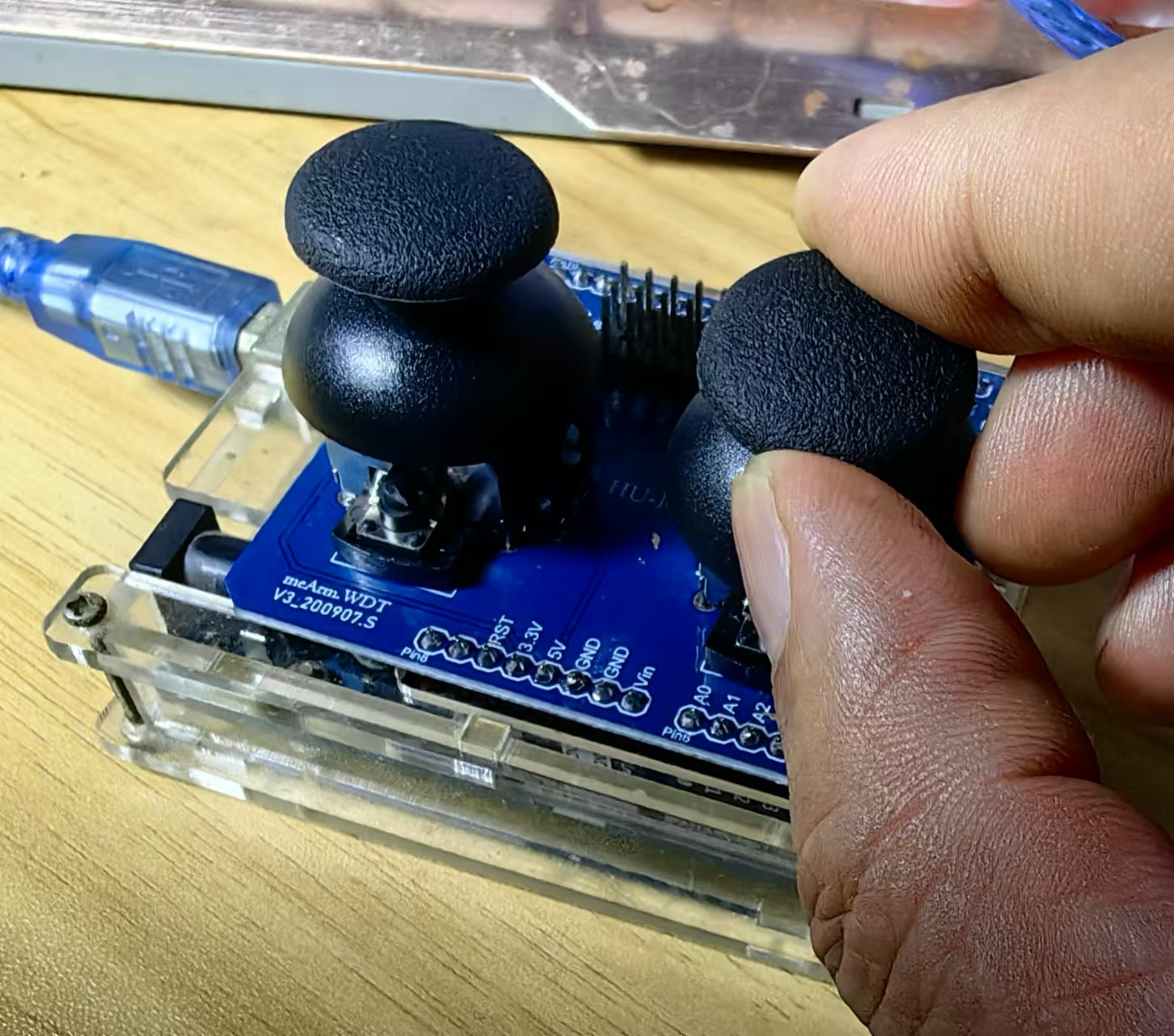

实验场景图

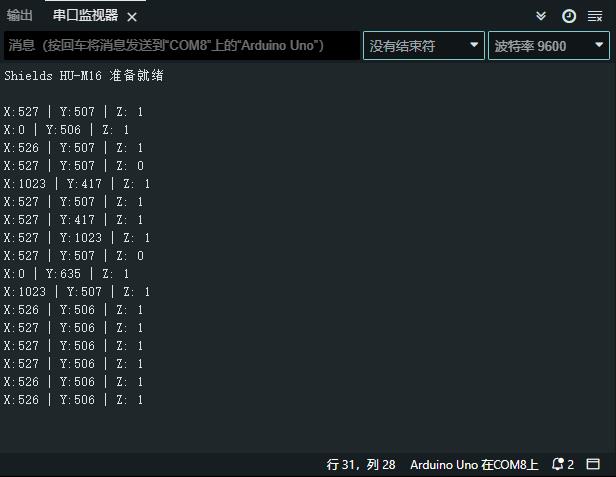

实验串口返回情况

代码解读
1、串口通信初始化：在setup函数中，使用Serial.begin(9600)初始化串口通信，以便通过串口监视器查看摇杆和按钮的状态。
2、引脚模式设置：使用pinMode(i, INPUT_PULLUP)函数将引脚设置为上拉输入模式，并通过digitalWrite(i, 1)将引脚初始化为高电平。
3、摇杆位置判断：在loop函数中，通过analogRead(i)函数读取从端口0到20的模拟输入值（摇杆X轴的值），并通过串口监视器输出。
4、按钮状态判断：通过digitalRead(i)函数读取从端口0到20的数字输入值（按钮状态），如果按钮按下（值为0），则通过串口监视器输出相应信息。
5、串口输出格式：在每次读取完摇杆和按钮状态后，通过Serial.print和Serial.println函数将结果输出到串口监视器，以便查看。

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十三：JoyStick 双路机械臂摇杆扩展板 PS2 JoyStick Two-Way Shield for Uno r3
项目实验之一：测试摇杆与按钮
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十三：JoyStick 双路机械臂摇杆扩展板 PS2 JoyStick Two-Way Shield for Uno r3
项目实验之一：测试所有接口上的 摇杆和按钮
*/
void setup(void)
{
Serial.begin(9600); // 设置串口通信9600波特率
for (int i = 0; i <= 13; i++) // 定义按钮位置
{
pinMode(i, INPUT_PULLUP); // 设置引脚为上拉输入模式
digitalWrite(i, 1); // 设置引脚为高电平
}
}
void loop(void)
{
//*******************摇杆位置判断，从端口从0-13,；A1-A5(14-20)
for (int i = 0; i <= 20; i++) // 从端口0到20
{
Serial.print(i);
Serial.print("=");
Serial.print(analogRead(i)); // 读取摇杆X轴的值，串口显示
Serial.print(";");
}
//****************************Button位置判断,从端口0-13,；A1-A5(14-20)
for (int i = 0; i <= 20; i++) // 从端口0到20
{
if (digitalRead(i) == 0) // 读取button状态，判断是否按下
{
Serial.print("button=");
Serial.print(i);
Serial.print(";");
}
}
Serial.println(""); // 结束一行
delay(100); // 100ms刷新一次
}[/code]

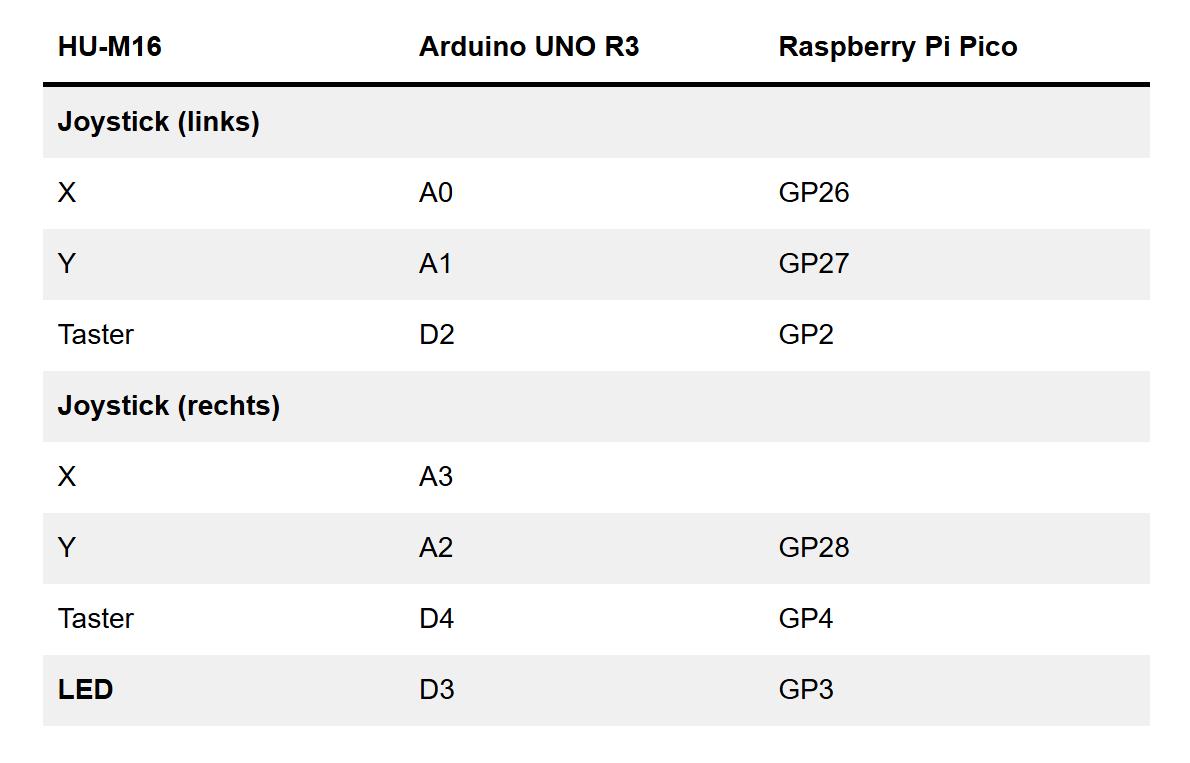

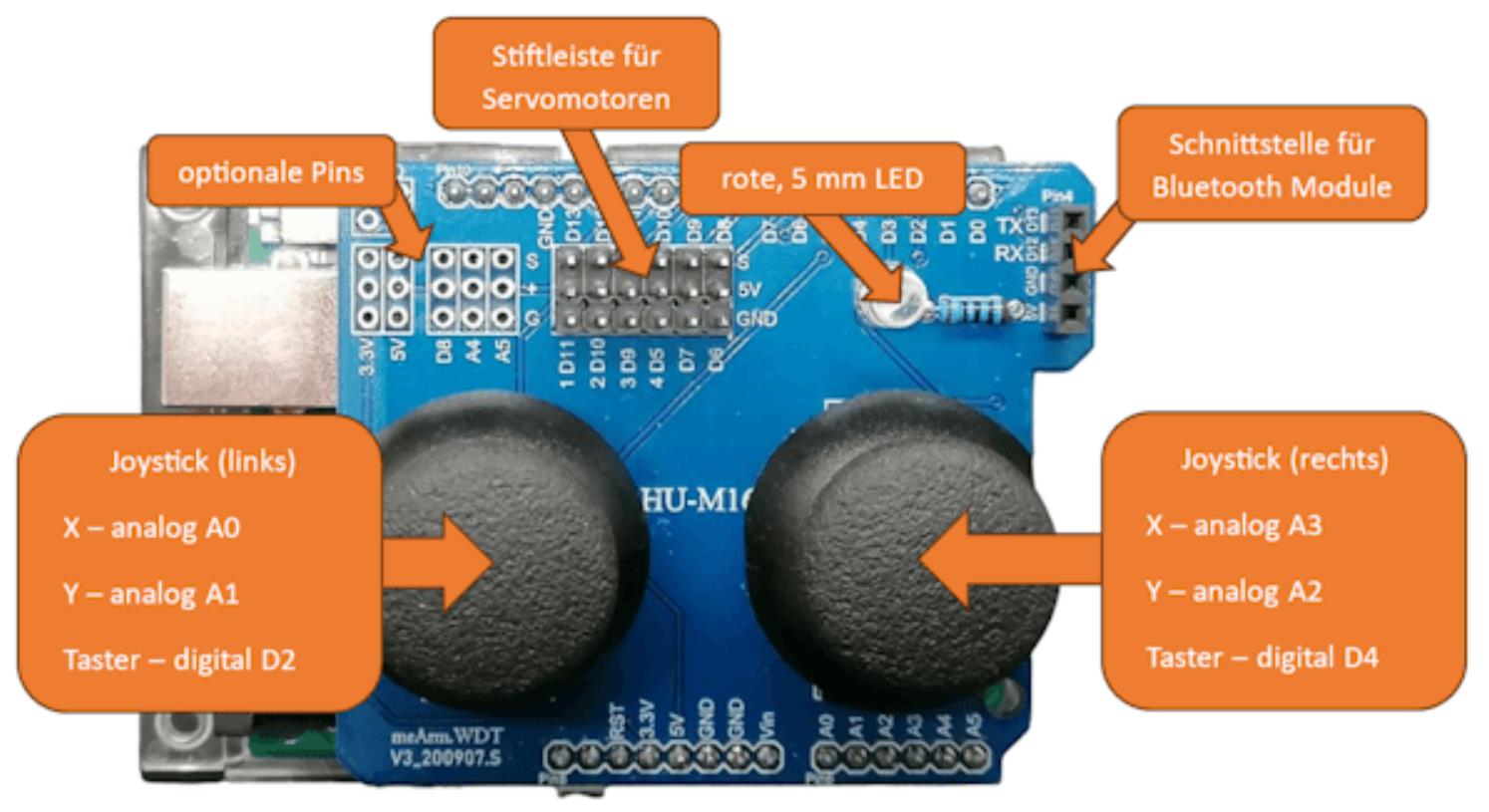

Shields HU-M16 双路机械臂摇杆扩展板的对应引脚

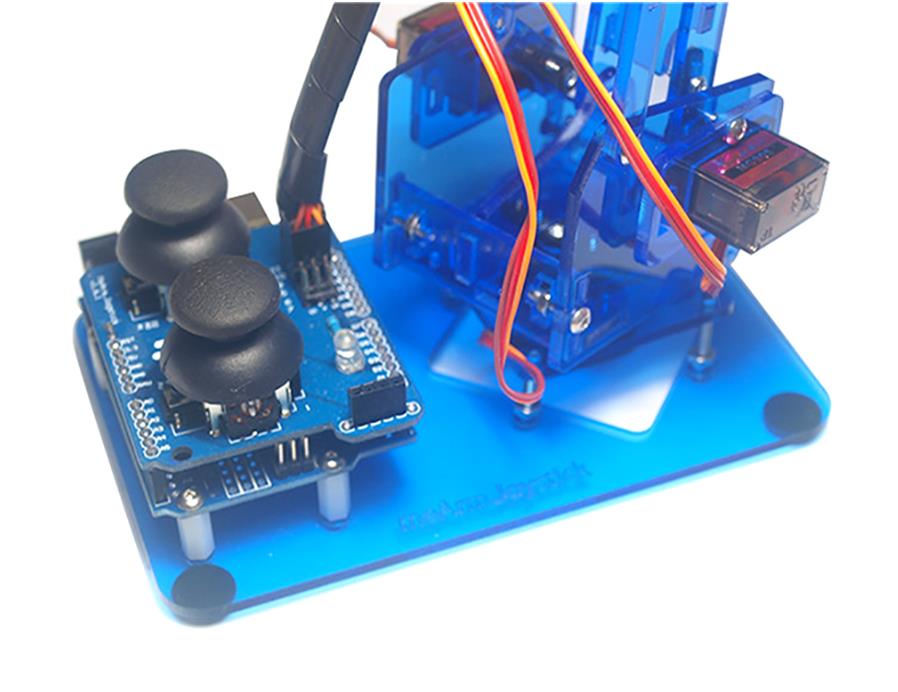

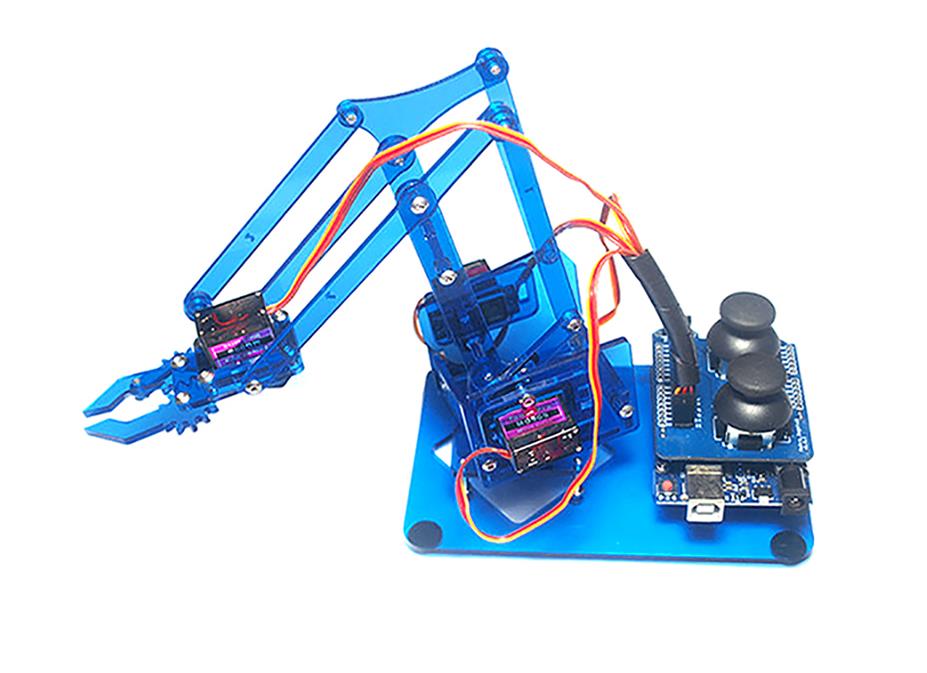

DIY机械臂的应用方案

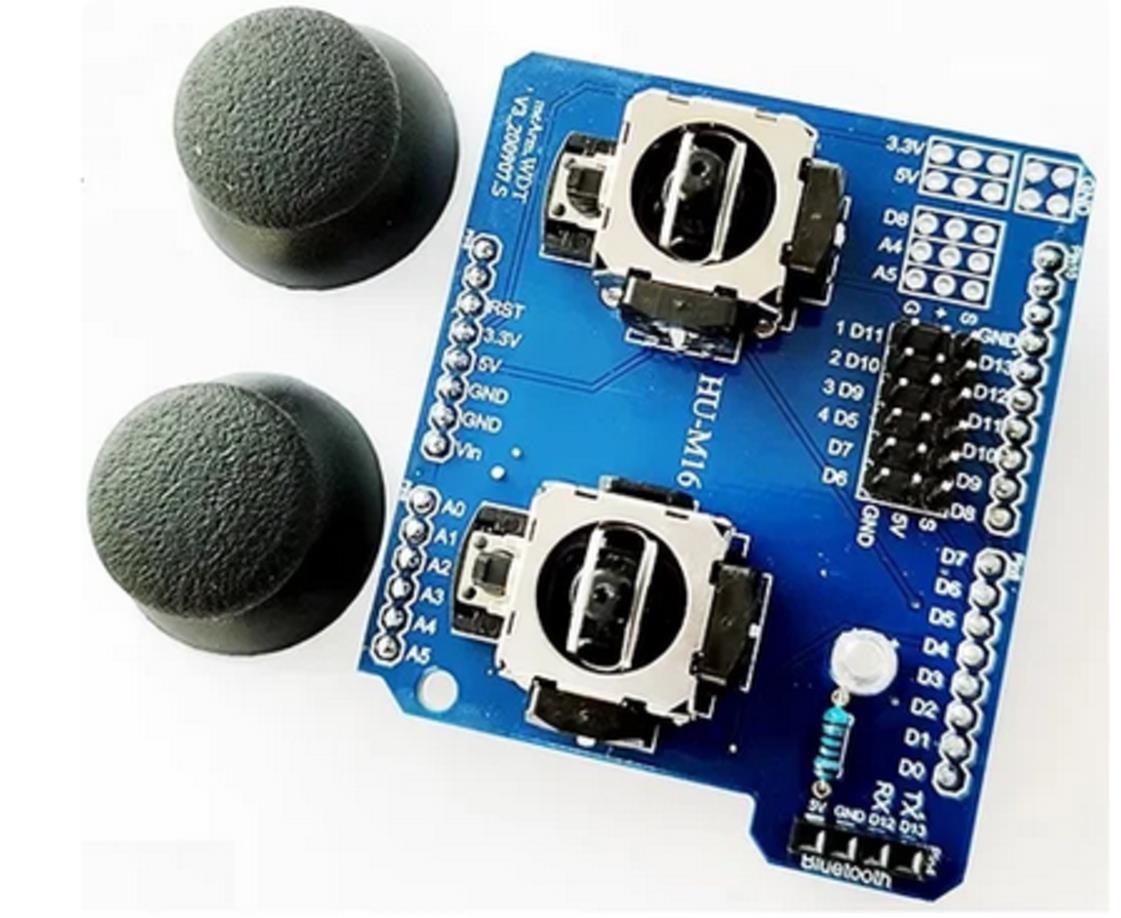

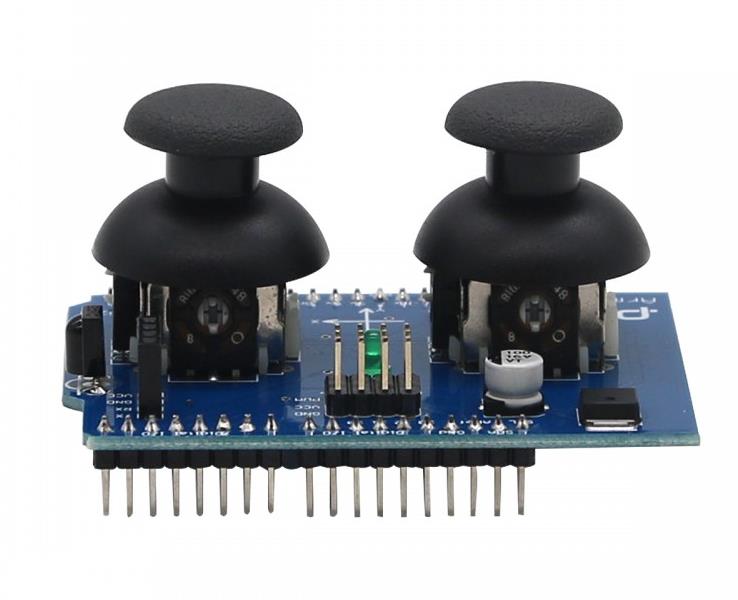

Arduino 双操纵杆扩展板是一款多功能且易于使用的工具，可让您独立控制两个轴上的运动。它是您的机器人项目、游戏和其他需要精确可靠运动控制的应用的绝佳选择。该板与 PS2 和 KY-023 摇杆型号兼容，是 Arduino 项目中运动控制的完整解决方案。
该模块与 PS2 控制器上的“模拟”摇杆非常相似。方向运动只是两个电位计，每个轴一个。该操纵杆还有一个选择按钮，当按下操纵杆时，该按钮将被激活。借助此模块，您可以测量 X 轴和 Y 轴上的位置坐标。
特性
用于 Arduino 的板载双操纵杆
2 个操纵杆，
2 个按钮（在操纵杆中），
1 个返回 LED，
4 个伺服输出，
1 个蓝牙贴合（首选 HC-05），
型号名称：HU-M16
- 2.54mm 引脚接口电缆
- 使用寿命长，性能稳定。
- 标准接口和电子构建块。
- 广泛用于 Arduino DIY 项目。

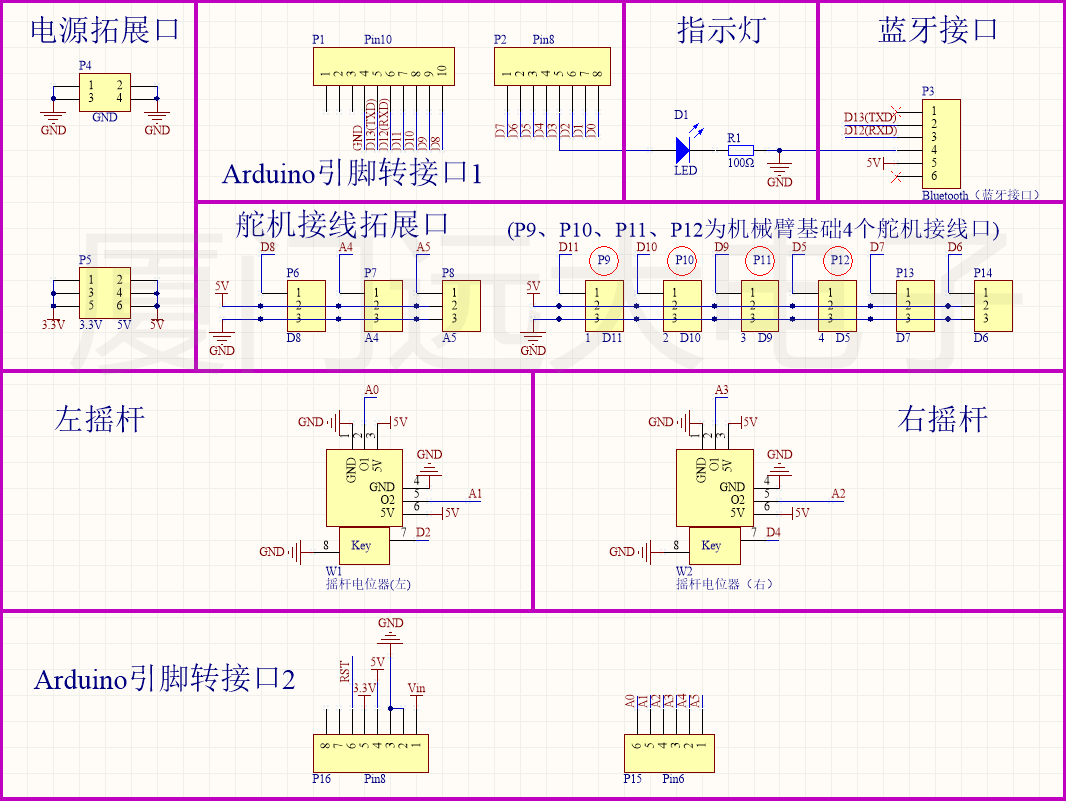

JoyStick 双路机械臂摇杆扩展板电原理图
