【花雕学编程】Arduino动手做（246）---ESP8266之0.96寸OLED

实验场景图

代码解读
这段代码是用于驱动ESP8266连接OLED屏幕的示例。
1. 库的引入：
#include ：引入ESP8266的WiFi库。
#include ：引入I2C通信库，用于与OLED屏幕通信。
#include ：引入Adafruit的GFX库，提供基本的图形功能。
#include ：引入Adafruit的SSD1306 OLED驱动库。
2. OLED对象初始化：
Adafruit_SSD1306 oled(128, 64, &Wire, -1);：创建一个OLED对象，分辨率为128x64，使用I2C通信接口。
3. setup()函数：
oled.begin(SSD1306_SWITCHCAPVCC,0x3C);：初始化OLED屏幕，设置电源供应方式和I2C地址。
oled.setTextColor(WHITE);：设置文本颜色为白色。
oled.clearDisplay();：清除屏幕显示。
oled.setTextSize(1);：设置字体大小为1。
oled.setCursor(35, 5);：设置文本显示的起始位置。
oled.println("-TonyCode-");：在指定位置显示文本“-TonyCode-”。
oled.setTextSize(2);：设置字体大小为2。
oled.setCursor(15, 30);：设置文本显示的起始位置。
oled.println("OLED TEST");：在指定位置显示文本“OLED TEST”。
oled.display();：更新屏幕显示。
4. loop()函数：
该函数为空，表示程序运行后不会有循环操作。

【花雕学编程】239种传感器执行器系列实验（资料代码+仿真编程+图形编程）

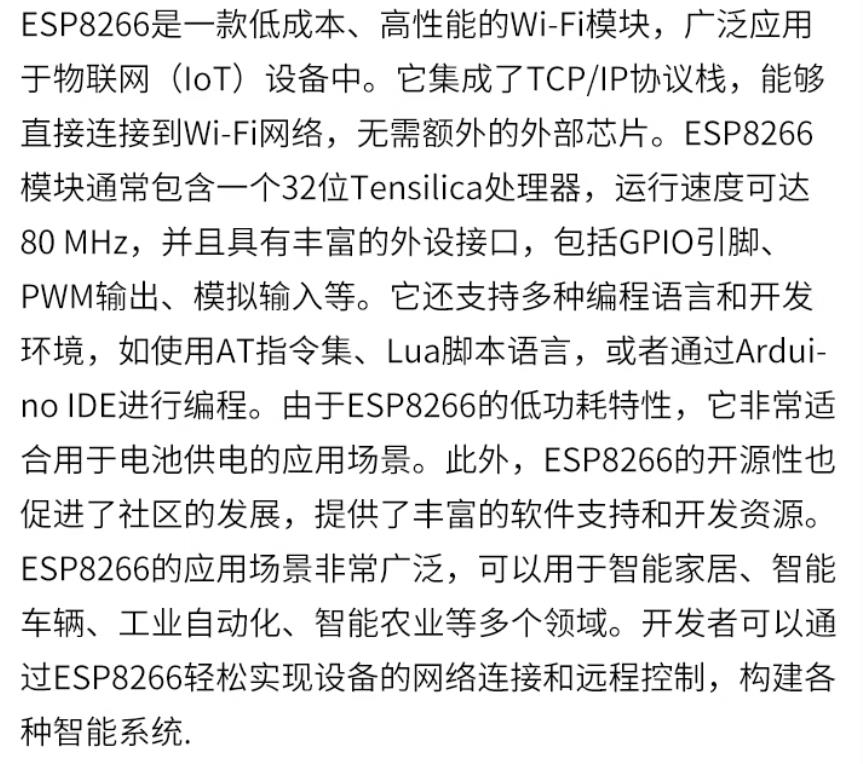

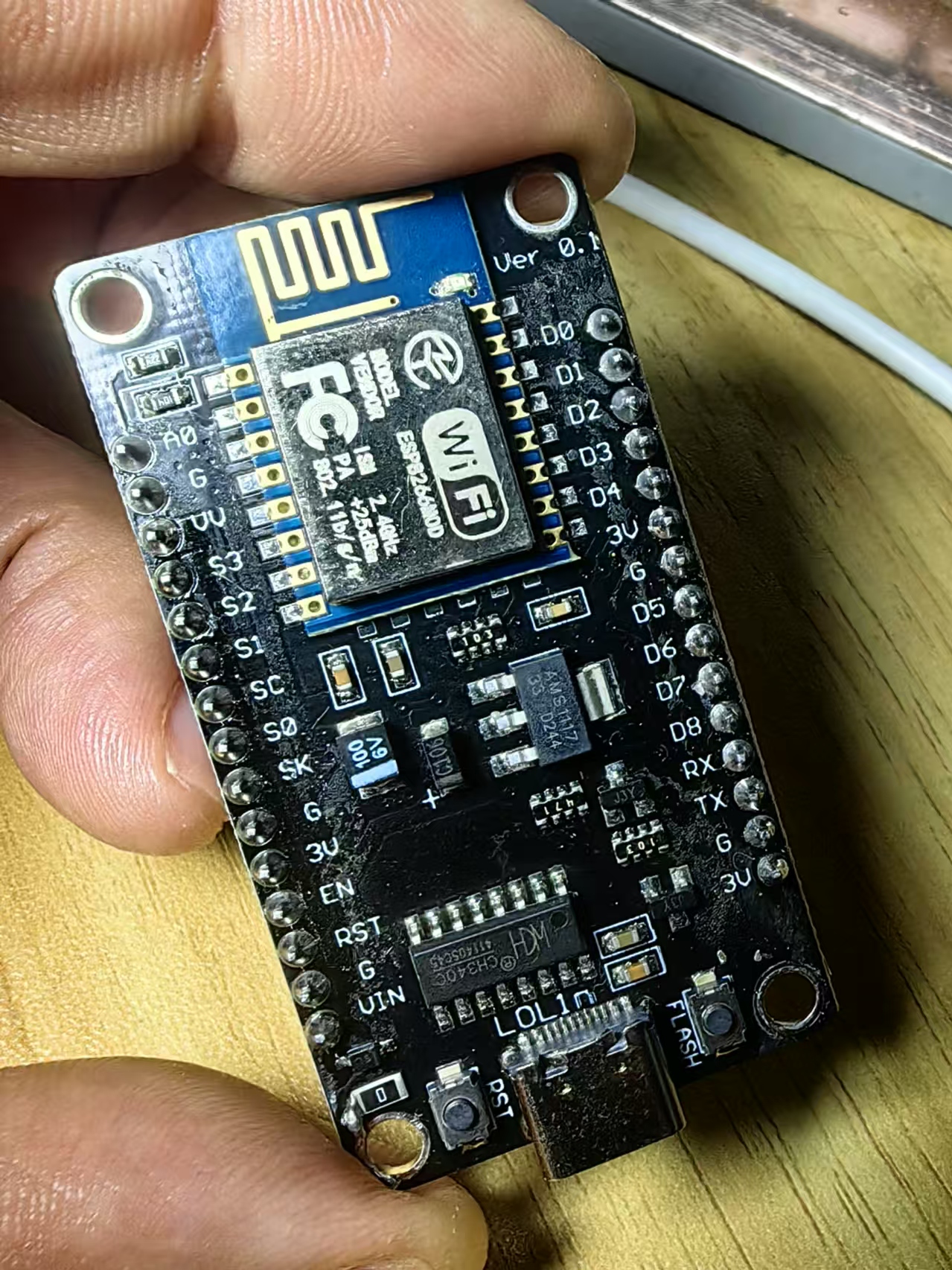

实验二百四十六：ESP8266串口wifi模块 NodeMCU Lua V3物联网开发板 CH340
实验项目之三：ESP8266驱动OLED屏
实验开源代码
[code]/*
【花雕学编程】239种传感器执行器系列实验（资料代码+仿真编程+图形编程）
实验二百四十六：ESP8266串口wifi模块 NodeMCU Lua V3物联网开发板 CH340
实验项目之三：ESP8266驱动OLED屏
*/
#include // 包含ESP8266WiFi库
#include // 包含I2C通信库
#include // 包含Adafruit_GFX库，用于图形显示
#include // 包含Adafruit_SSD1306库，用于控制OLED显示屏
Adafruit_SSD1306 oled(128, 64, &Wire, -1); // 初始化OLED显示屏，尺寸为128x64，使用I2C通信
void setup() {
oled.begin(SSD1306_SWITCHCAPVCC,0x3C); // 初始化OLED显示屏，地址为0x3C
oled.setTextColor(WHITE); // 设置文字颜色为白色，打开像素点发光
oled.clearDisplay(); // 清空显示屏内容
oled.setTextSize(1); // 设置字体大小为1
oled.setCursor(35, 5); // 设置光标位置在x=35, y=5处
oled.println("-TonyCode-"); // 在指定位置显示"-TonyCode-"
oled.setTextSize(2); // 设置字体大小为2
oled.setCursor(15, 30); // 设置光标位置在x=15, y=30处
oled.println("OLED TEST"); // 在指定位置显示"OLED TEST"
oled.display(); // 更新显示屏，显示内容
}
void loop() {
// 空的循环函数
}[/code]

硬件连接

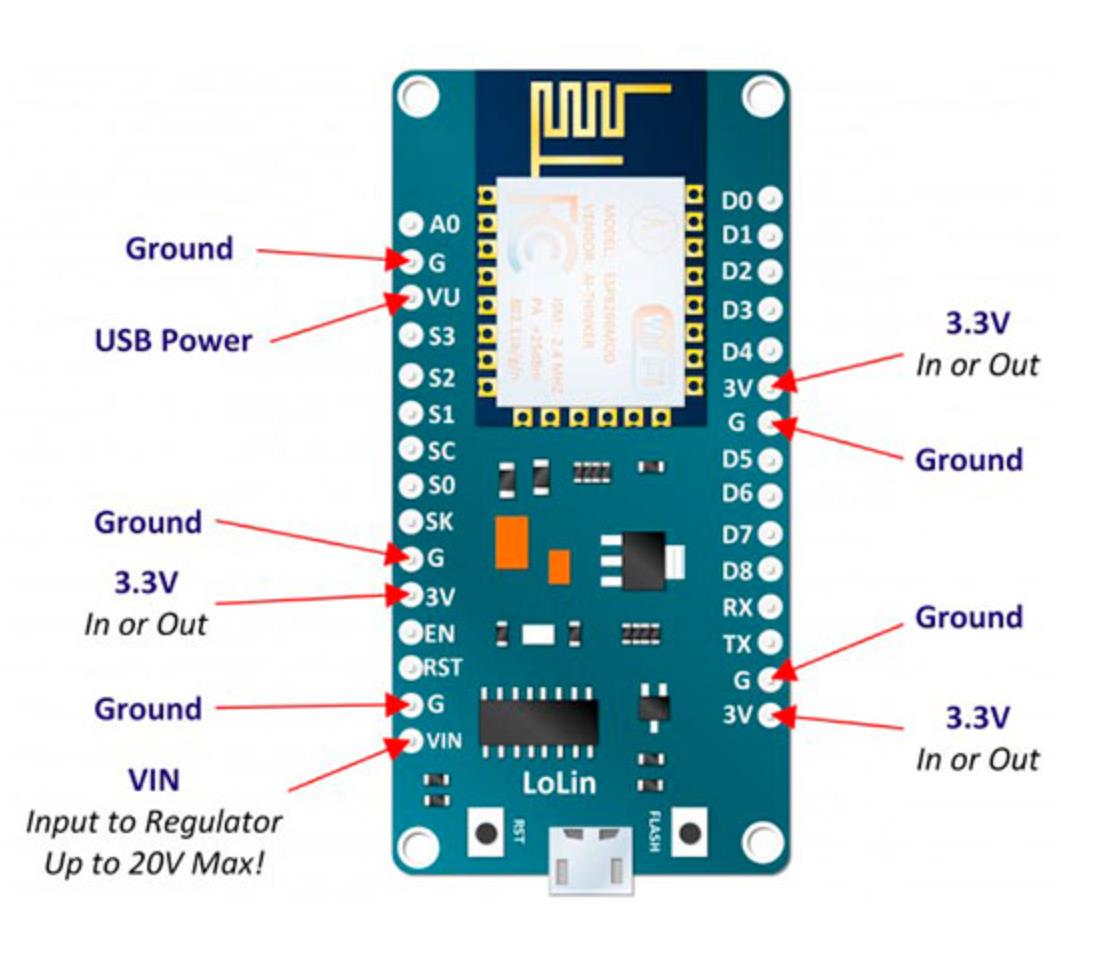

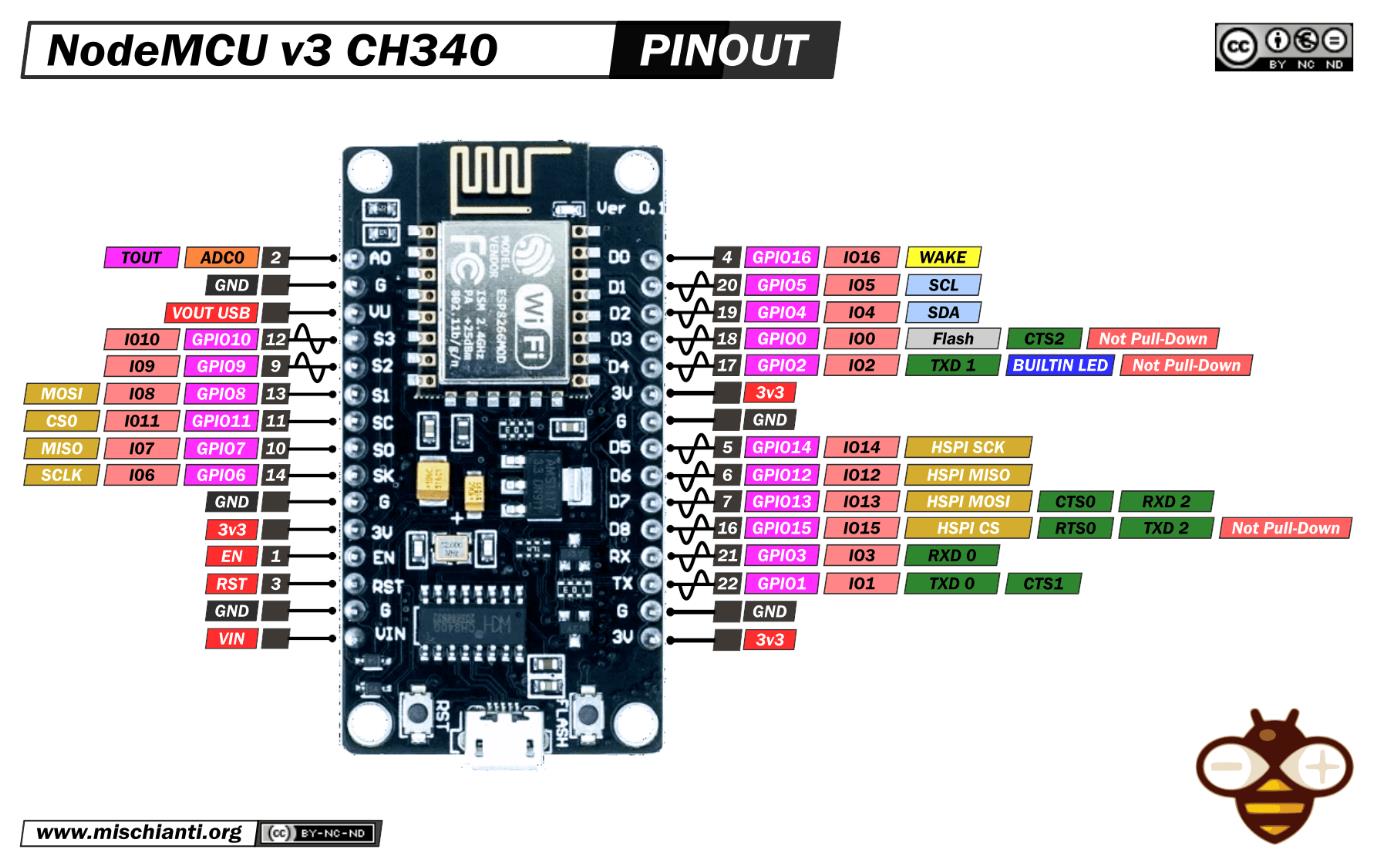

这里使用IIC驱动屏，在开发板上，ESP8266的GPIO4（D2）和GPIO5（D1）分别通过跳线帽连接到OLED屏的SDA和SCL引脚。

这里使用「Adafruit_SSD1306」驱动库，下载链接：https://github.com/adafruit/Adafruit_SSD1306
