🌈 实测：RainbowLink USB 协议转换器电源输出能力 🛠️

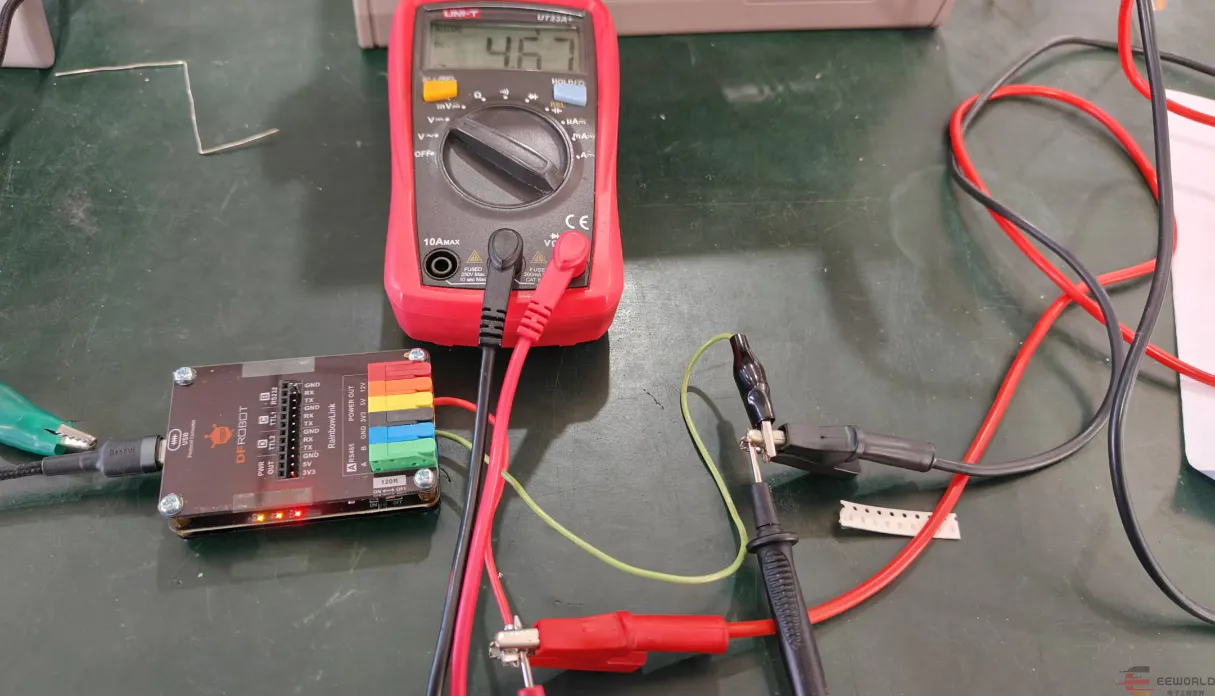

电源的输出能力实际上也是带载能力，这里我们使用连接电子负载进行测试。由于在实际测试过程中发现会有一场压降得到情况，这里我们使用万用表在电子负载前端检测一下电压情况，如果电压出现明显的下降实际上也就是说明其带载能力也就到这里了。

我们回顾一下有关输出能力的说明：RainbowLink能对外输出12V/800mA、5V/2A、3.3V/200mA三种电源。
在开始的分析时就说过，如果是都是按照最大输出单路输出，实际上12V/800mA、5V/2A这两个档位是不适合使用普通电脑的USBA口进行连接了，一般的USB口的输出保护是1A，所以要是需要达到最大功率要不使用电脑的Type-C口，要不就需要使用适配器进行供电，建议这样做比较安全，所以本次我们测试电源输出能力采用外部适配器进行供电。

1、3.3V输出能力测试

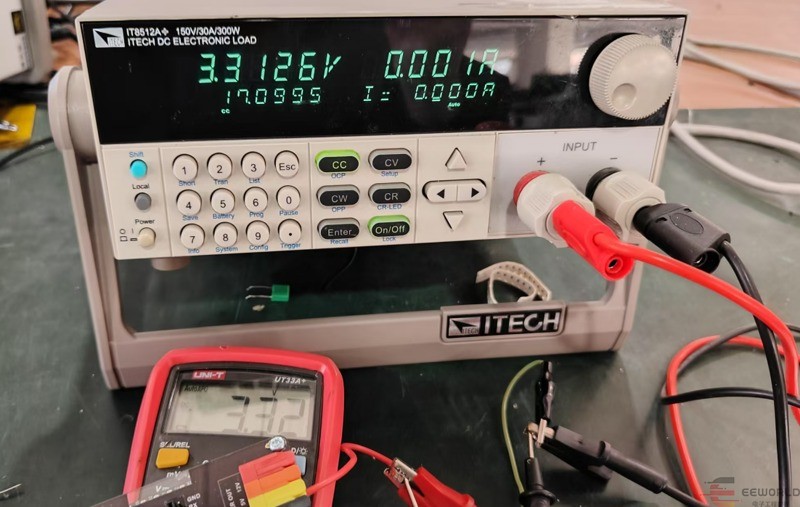

3.3V不带载：

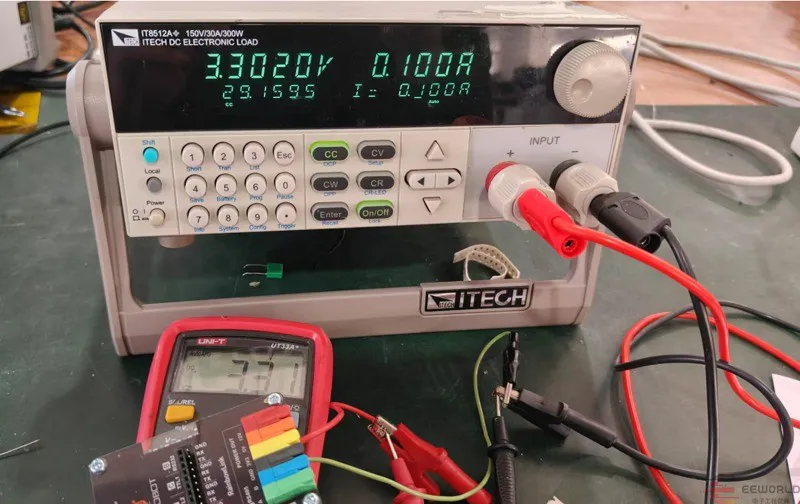

3.3V 100mA：

3.3V 200mA：

3.3V 300mA：

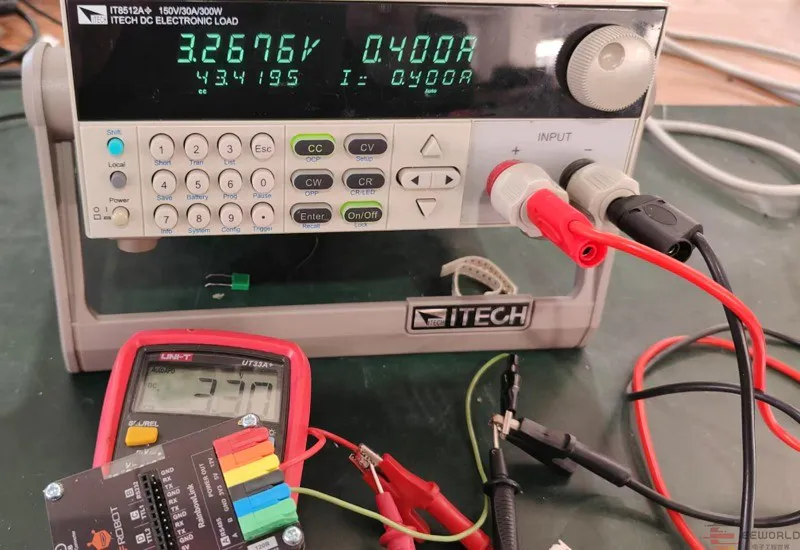

3.3V 400mA：

3.3V输出测试，实际上具有一定的过载能力，400mA的时候实际上并没有出现明显的压降情况，所以用的这款LDO还是挺不错的，不过过载不要时间太长，毕竟要合理使用。

2、5V输出能力测试

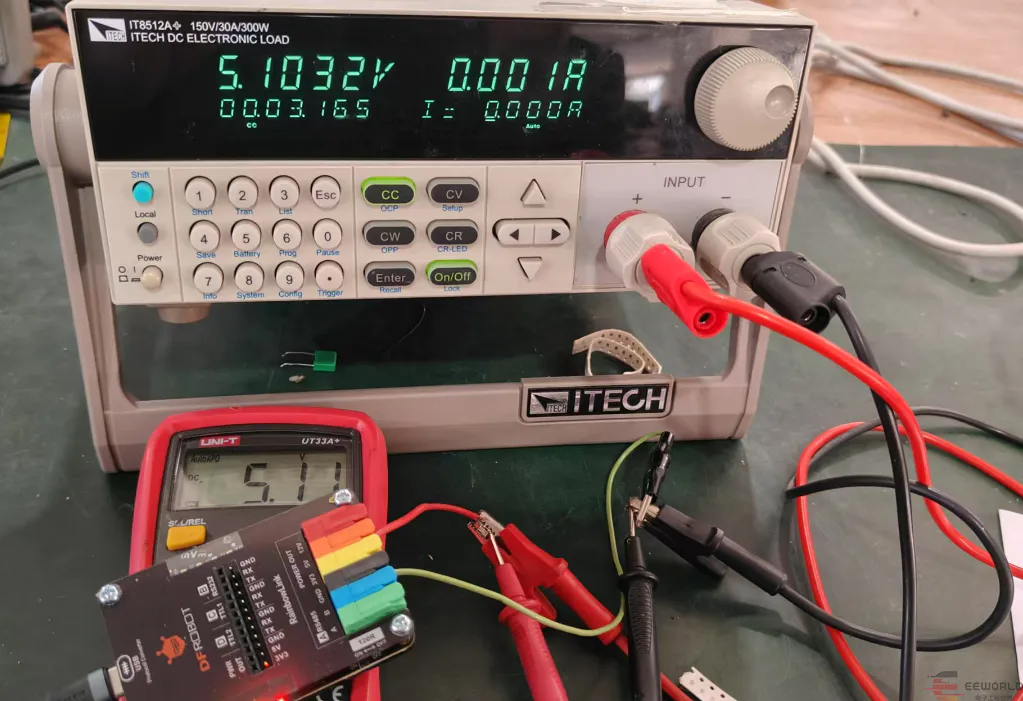

5V不带载：

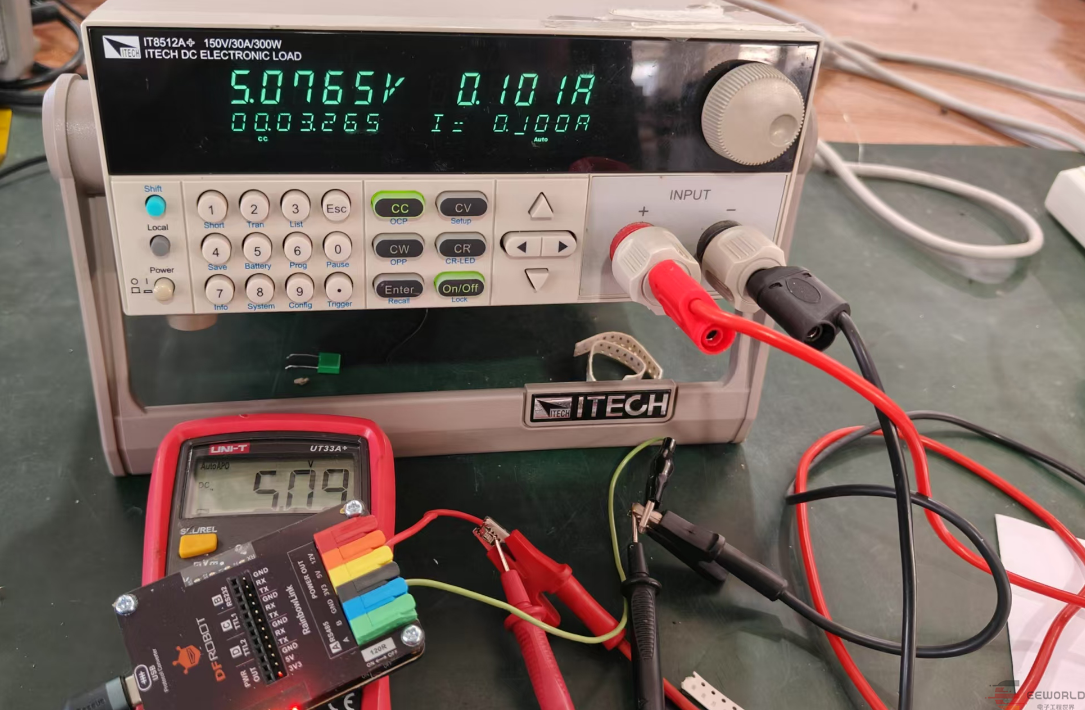

5V 100mA:

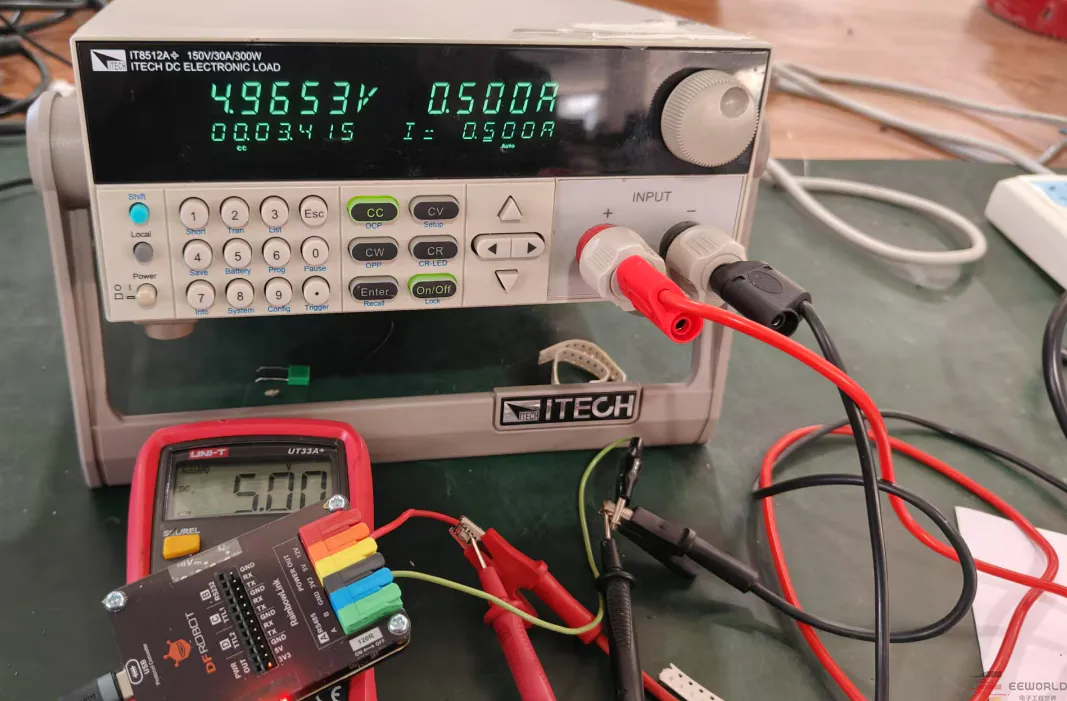

5V 0.5A:

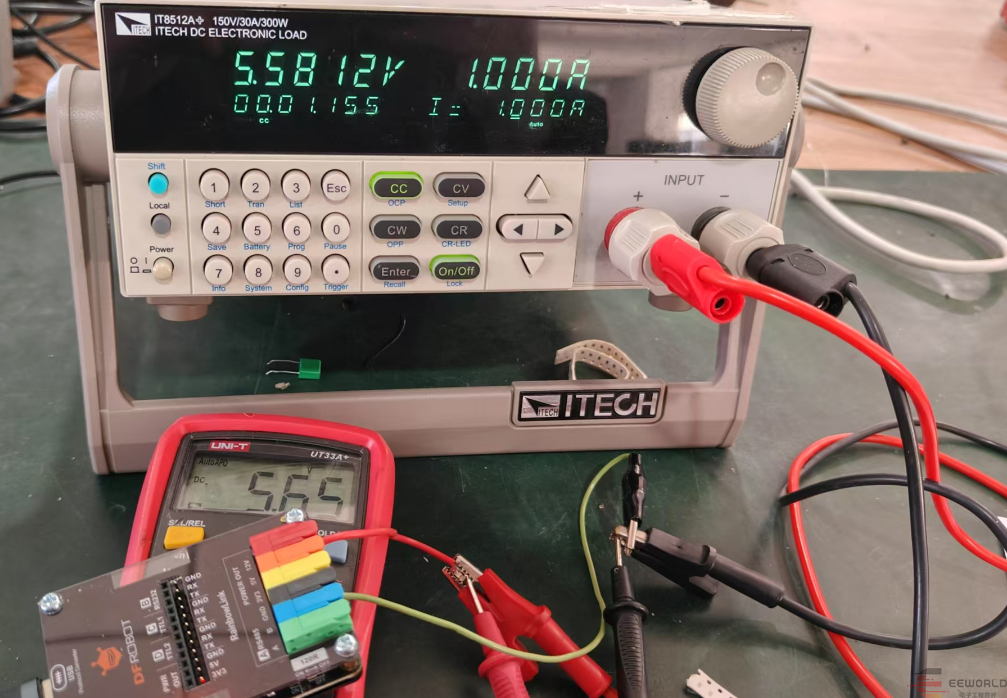

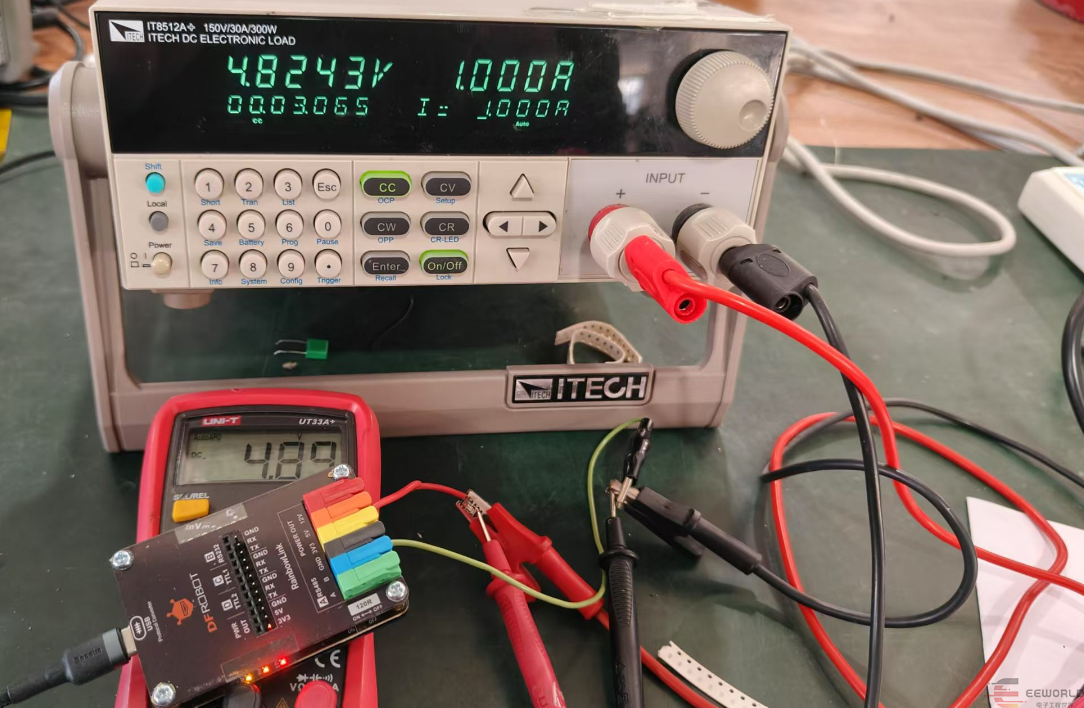

5V 1A:

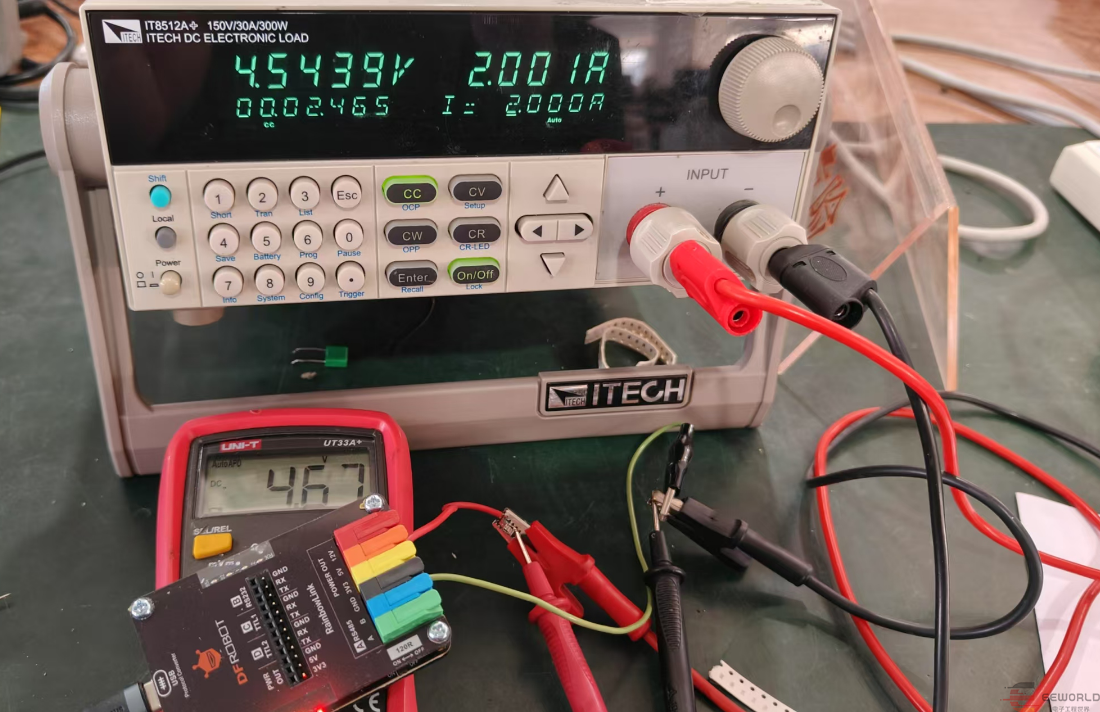

5V 2A:

5V输出能力测试过程出现了一定程度的压降，毕竟电流比较大，这里我们就要考虑线材以及电路的损耗了，5V的供电应该是有输出引脚直接引入的，咱们在拆解中并没有发现明显的稳压器件，所以5V的输出实际上也是这次使用的设备器的输出，虽然随着电流的增大压降情况也扩大了，不过依然是可以使用的的。

3、12V输出能力测试

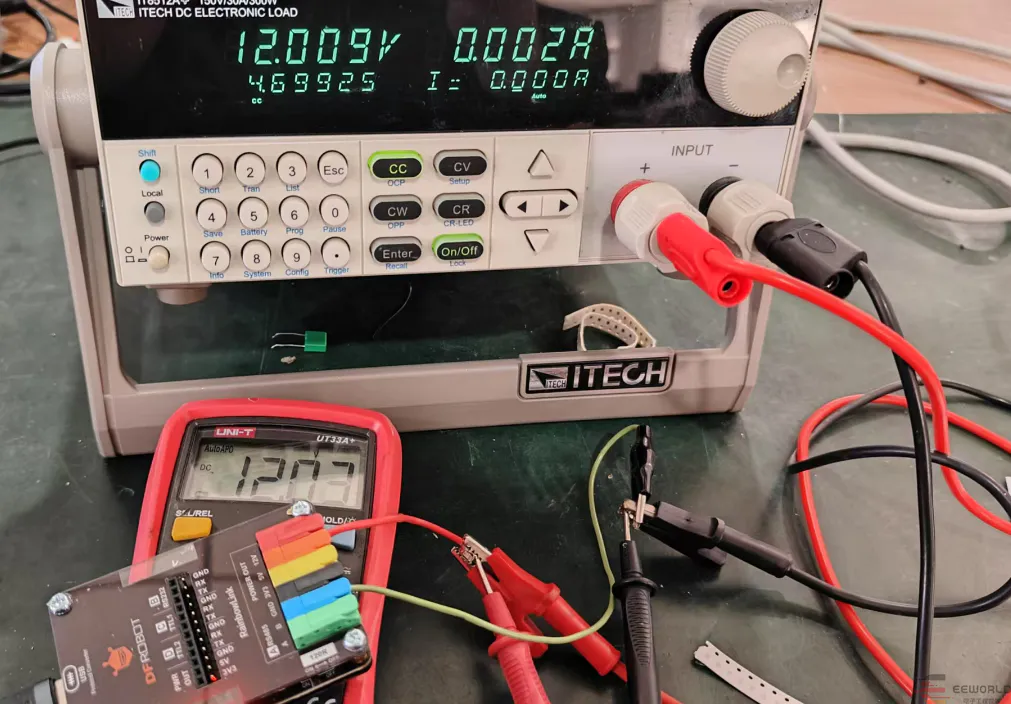

12V不带载：

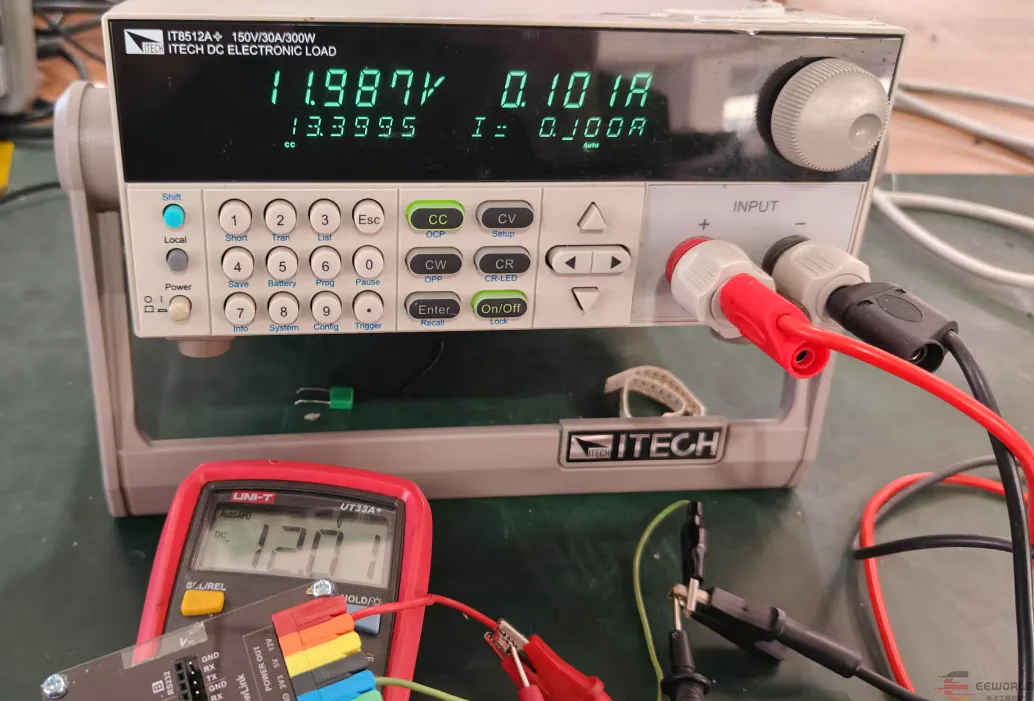

12V 100mA：

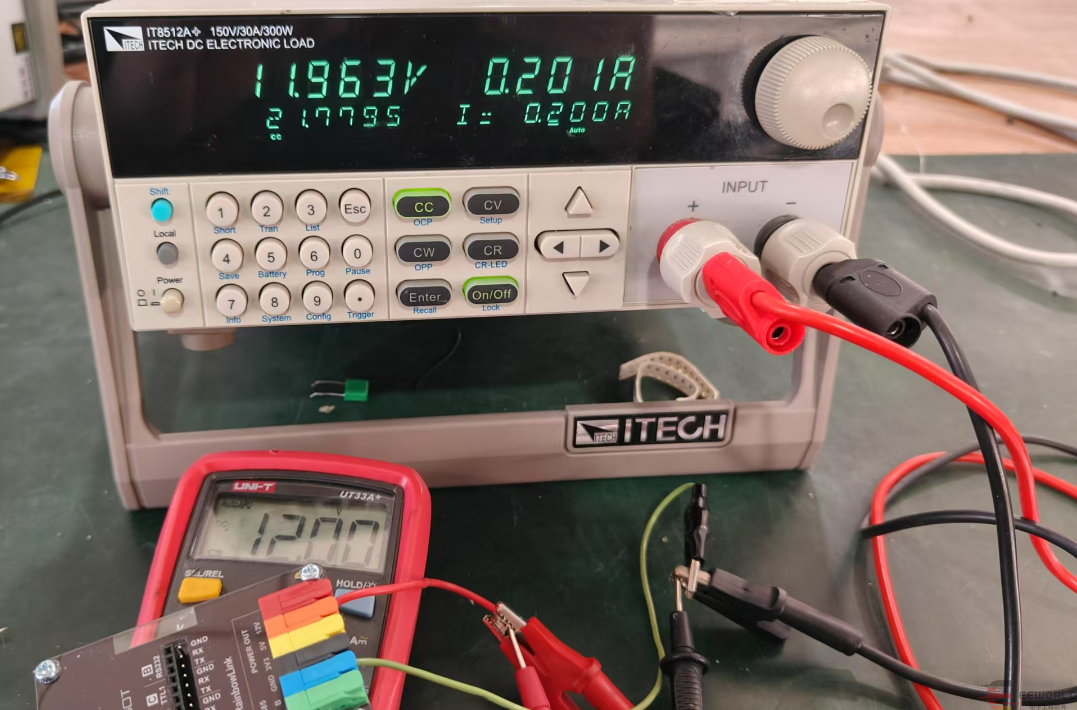

12V 200mA:

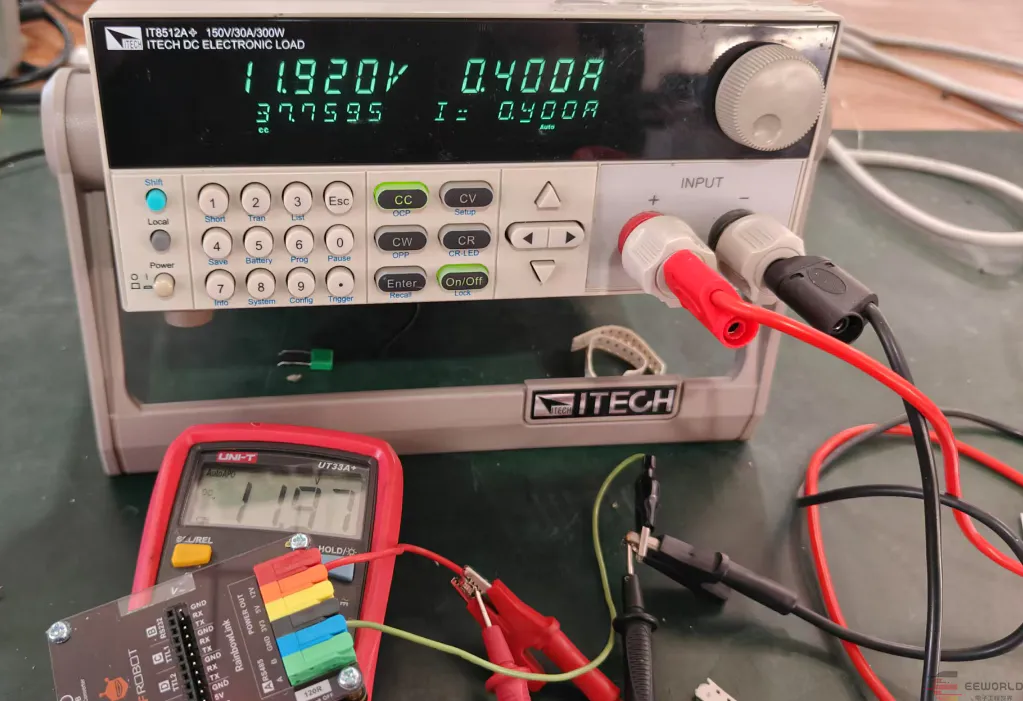

12V 400mA：

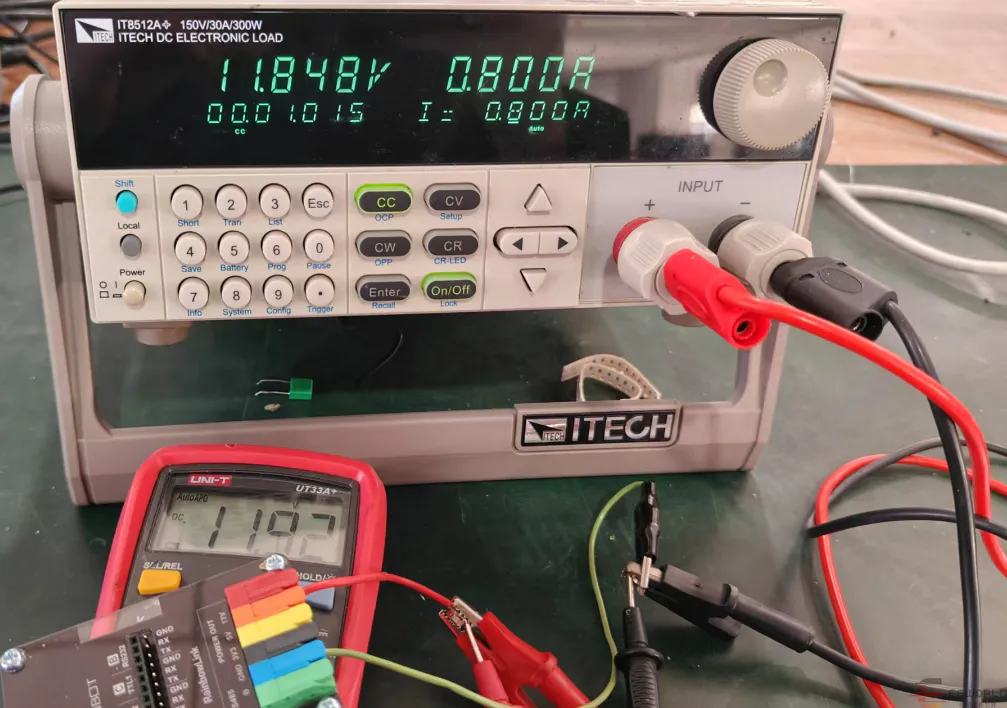

12V 800mA：

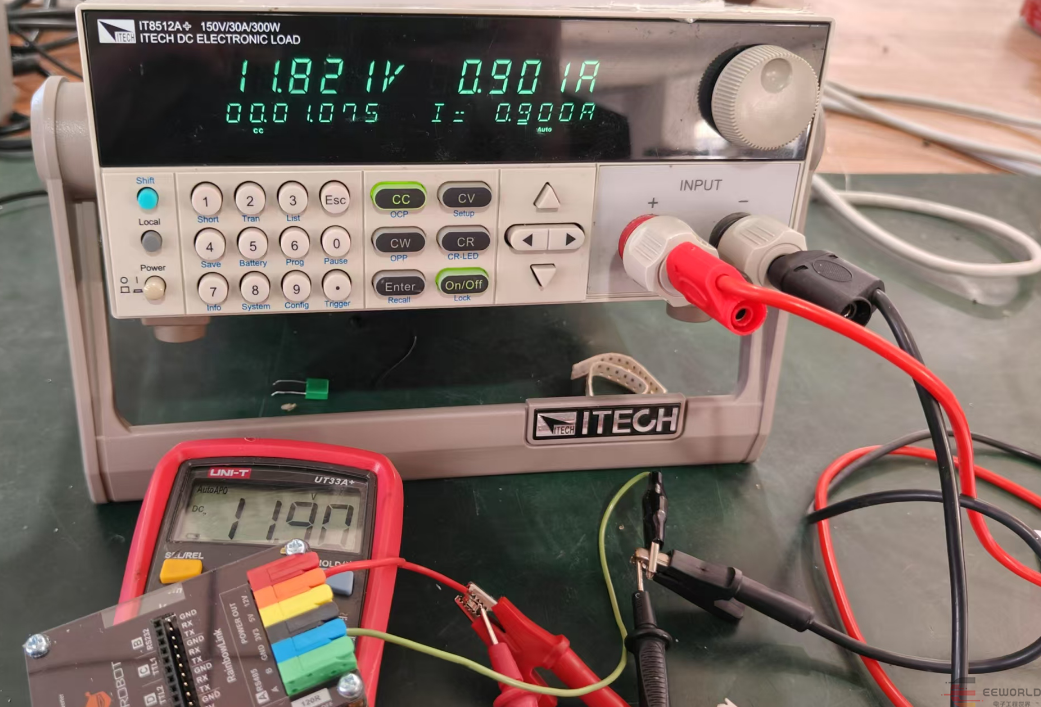

12V 900mA：

12V 1A：

有上图可以看到带载达到1A的时候出现了输出异常情况的发生，这种情况还必须通过重新上电才能解决，估计是升压芯片进保护了，所以说这这款升压电路的输出基本和参数一直，不具有太高的过载能力。

总结：
通过本次电源输出能力测试，我们可以看到这三种电源的实际带载能力，可以说在性能参数范围内基本没问题，过载能力各有不同，多样的电源输出可以让你减少一些后顾之忧，直接连过来供电，非常方面。

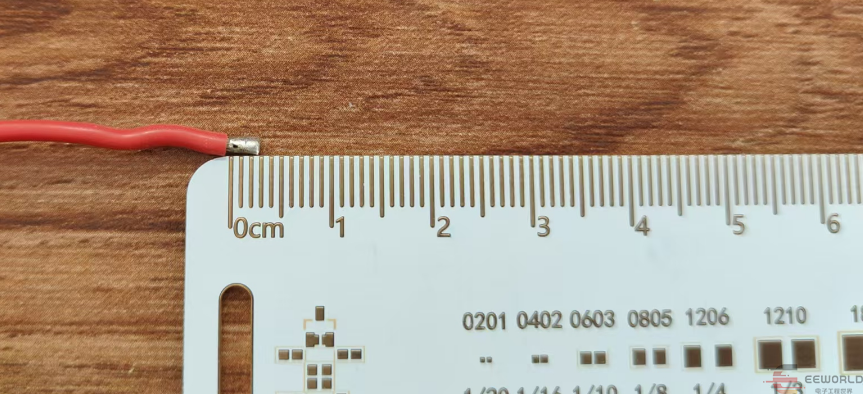

这次也算是体验了一下这个快速接线端子，按压式快接还是挺方便的，相信寿命要比2000次要高不少，连接上的强度也是挺高的，不过有一点需要注意，裸露的铜线端子有一定要求，太短了有可能会出现接触不良的情况，这个是我这次剥线的长度：

实际使用时要比这个还要长一点，3mm的长度有时候会接触不良，估计是有外皮端压进去了。

文章作者：qzc飘曳
文章来自于【RainbowLink USB 协议转换器】第5棒：电源输出能力测试及连接器测试 - 工控电子 - 电子工程世界-论坛
