【花雕学编程】Arduino动手做（246）--ESP8266 blinker单路开关

实验场景图

配置失败

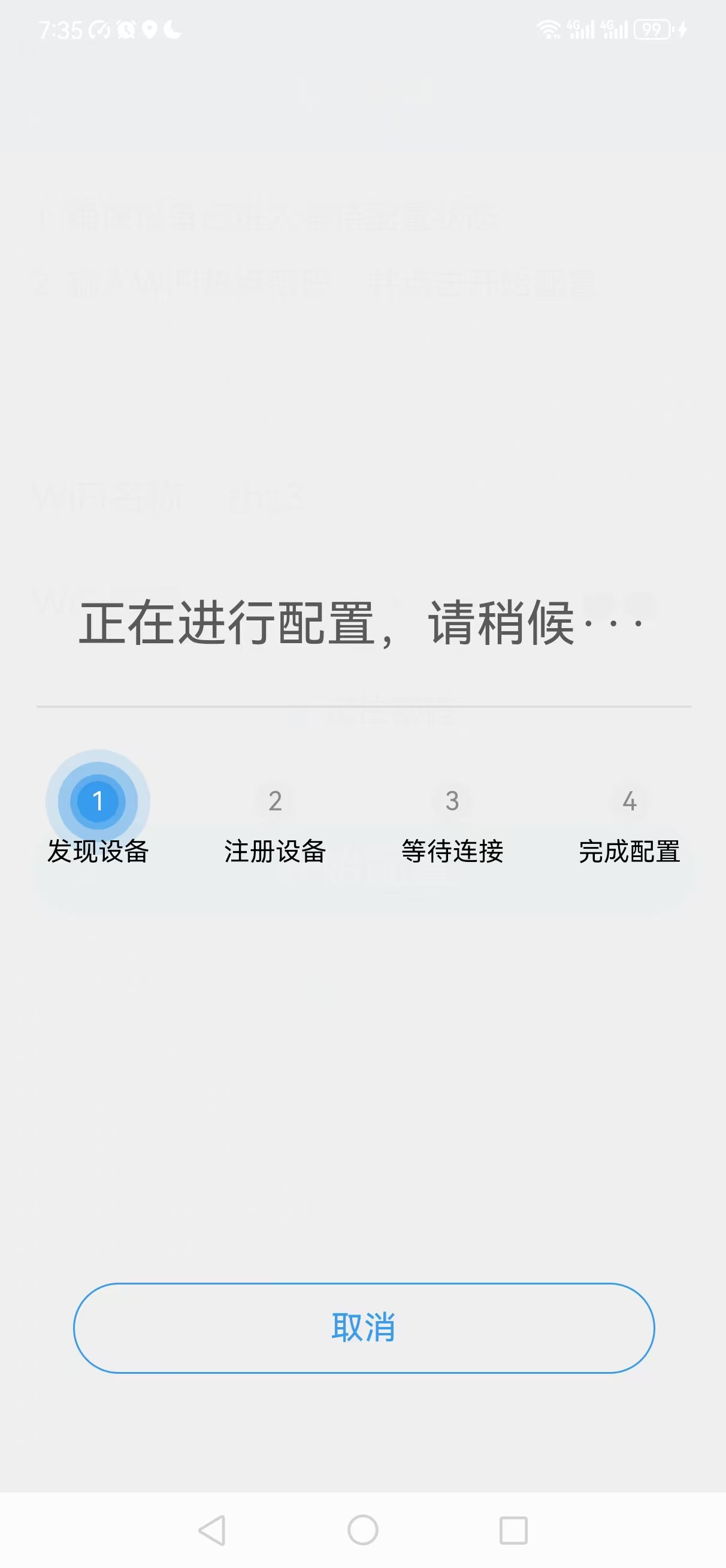

智能配网

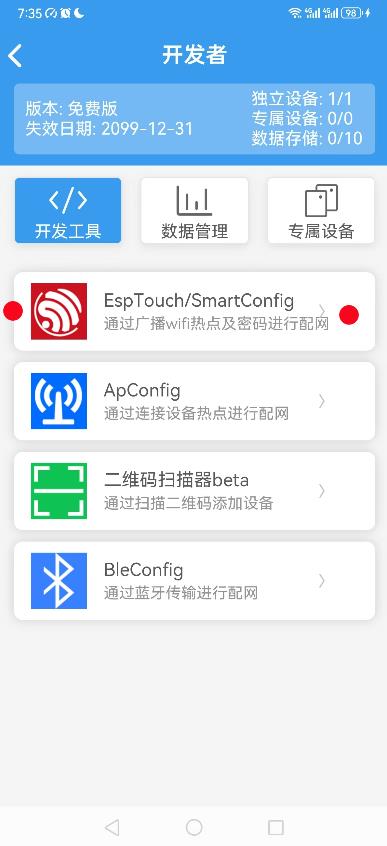

进入EspToch模式

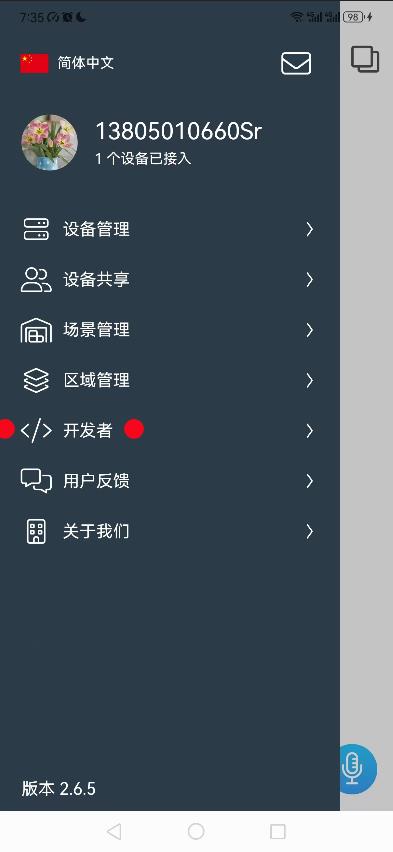

打开手机blinker的APP，进入开发者模式

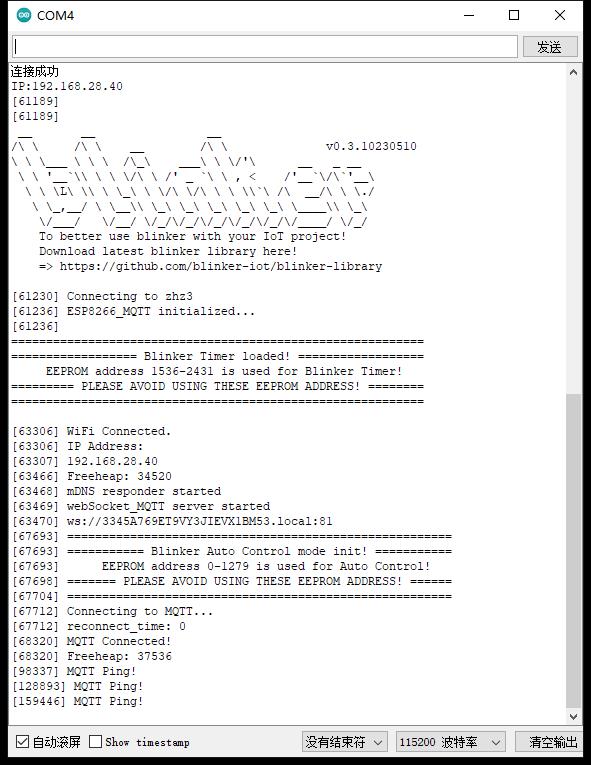

实验串口返回情况

代码解读
1、库和宏定义：
#define BLINKER_WIFI：配置为WIFI接入模式。
#include ：引入Blinker库。
#include ：引入ESP8266WiFi库，用于WiFi连接。
#define RELAY_PIN D1：定义继电器控制的引脚。
2、创建Blinker按钮对象：
BlinkerButton Button1("btn-abc")：创建一个Blinker按钮对象。
3、配网函数：
smartConfig()：通过SmartConfig进行WiFi配网。
4、继电器控制函数：
relayControl(const String & state)：根据指令控制继电器的开关。
5、按钮回调函数：
button1_callback(const String & state)：按钮触发时调用继电器控制函数。
6、初始化函数：
setup()：初始化串口通信、继电器引脚、WiFi连接以及Blinker平台，并注册按钮回调函数。
7、主循环：
loop()：持续运行Blinker平台处理通信和事件。
这样就可以通过WiFi和Blinker平台来控制普通插排的继电器开关了。

【花雕学编程】239种传感器执行器系列实验（资料代码+仿真编程+图形编程）

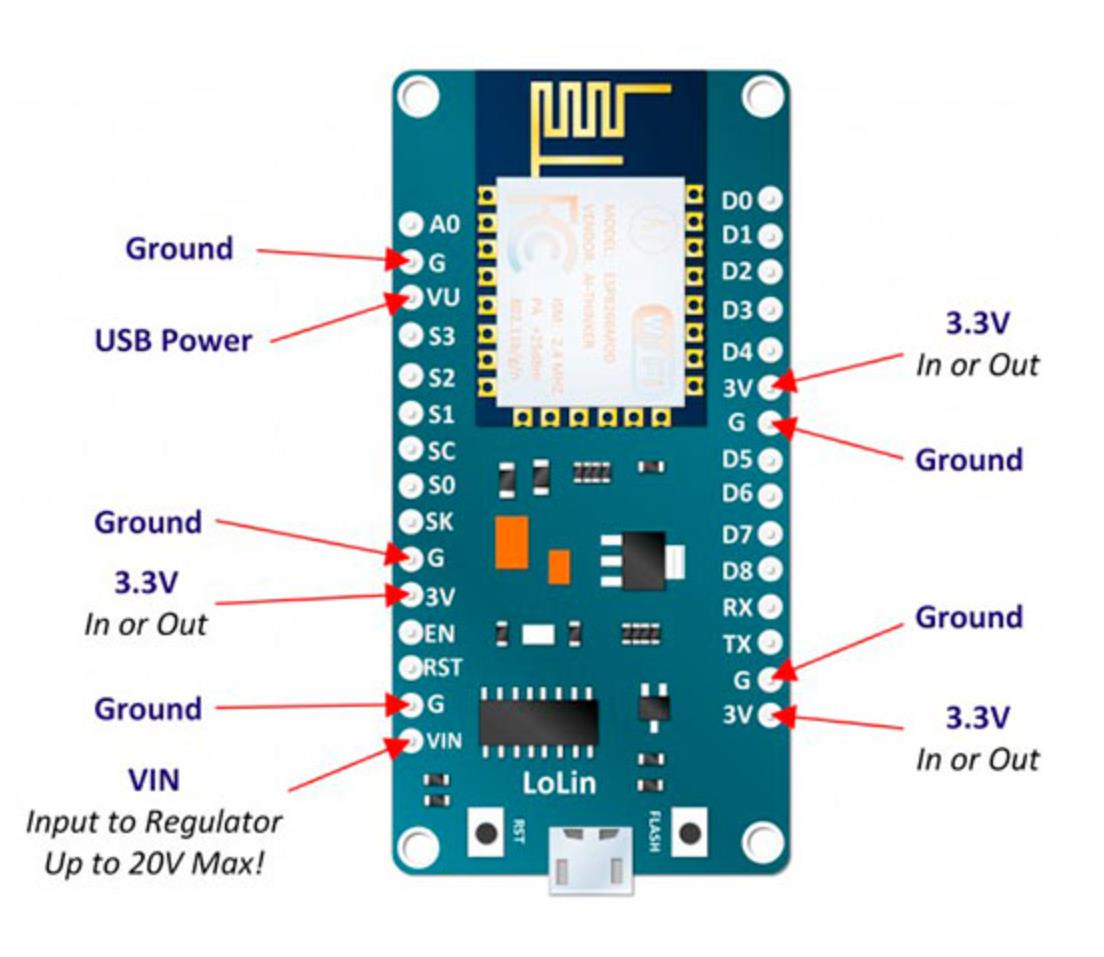

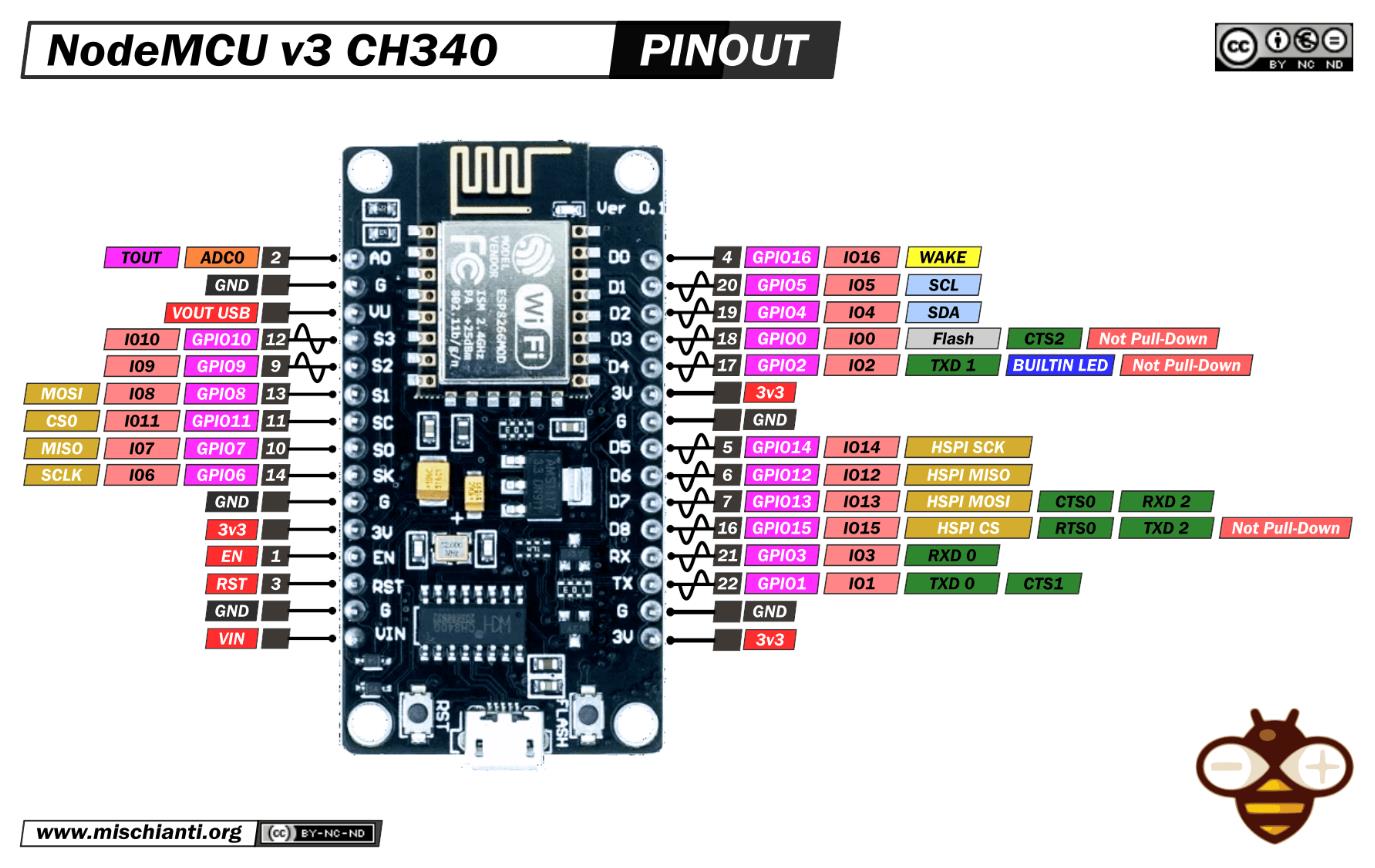

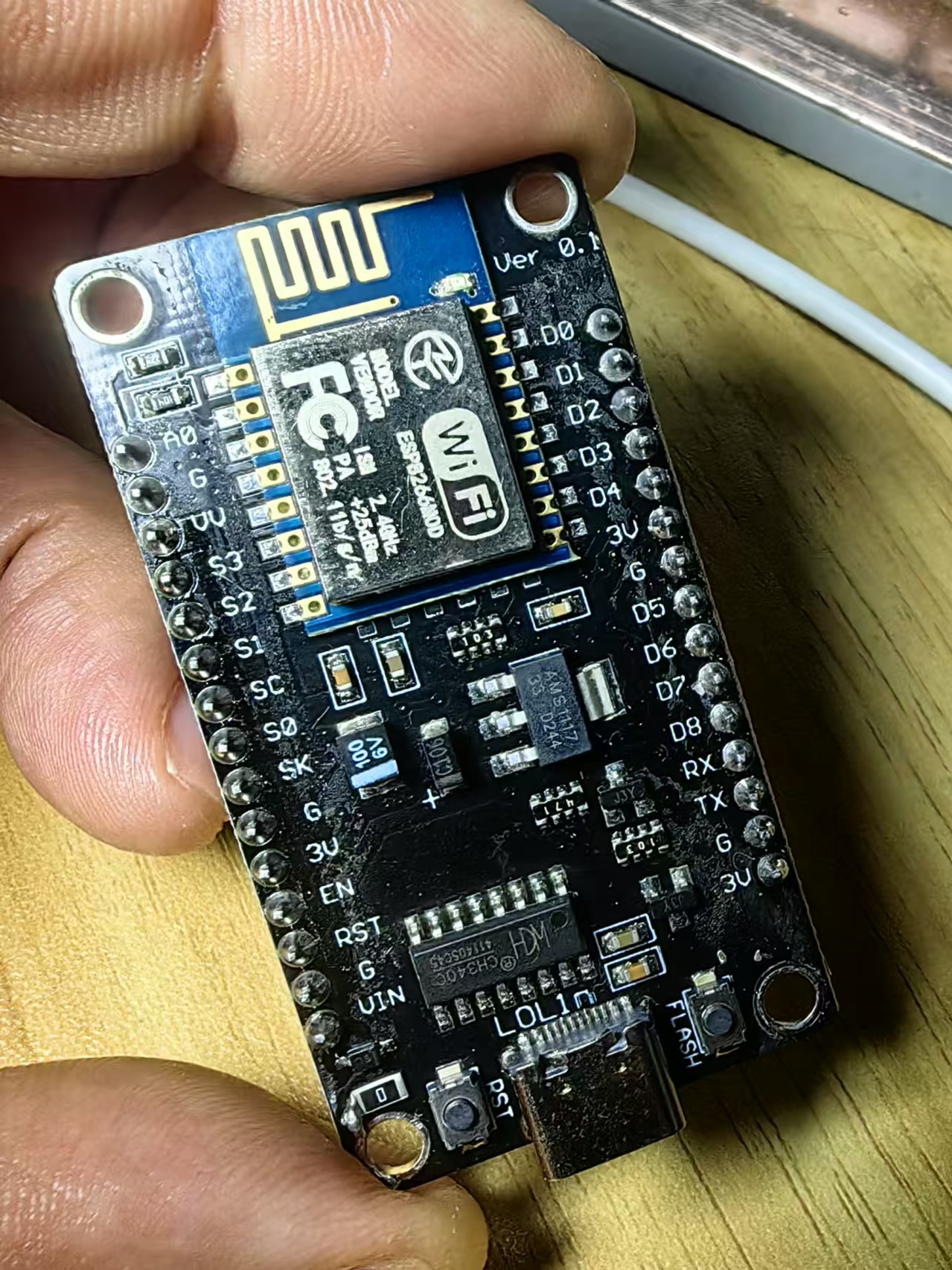

实验二百四十六：ESP8266串口wifi模块 NodeMCU Lua V3物联网开发板 CH340
实验项目之十九：基于 ESP8266 的无线物联网开关（使用单路继电器）
实验开源代码
[code]/*
【花雕学编程】239种传感器执行器系列实验（资料代码+仿真编程+图形编程）
实验二百四十六：ESP8266串口wifi模块 NodeMCU Lua V3物联网开发板 CH340
实验项目之十九：基于 ESP8266 的无线物联网开关（使用单路继电器）
*/
#define BLINKER_WIFI // 启用Blinker的WiFi功能
#include // 本程序使用 ESP8266WiFi库
#include // 引入Blinker库
// Blinker授权码
char auth[] = "d251bb68ea";
int count = 0; // 时间计数器
bool WIFI_Status = true; // WiFi状态标志位
#define RELAY_PIN D1 // 要操作的继电器引脚
bool relayState = false; // 继电器状态标志位
// 创建Blinker按钮对象
BlinkerButton Button1("btn-abc");
/* 配网函数 */
void smartConfig()
{
WiFi.mode(WIFI_STA); // 设置STA模式
Serial.println("\r\nWait for Smartconfig..."); // 打印log信息
WiFi.beginSmartConfig(); // 开始SmartConfig，等待手机端发出用户名和密码
while(1)
{
Serial.println(".");
digitalWrite(LED_BUILTIN,HIGH); // 指示灯闪烁
delay(1000);
digitalWrite(LED_BUILTIN,LOW); // 指示灯闪烁
delay(1000);
if(WiFi.smartConfigDone()) // 配网成功，接收到SSID和密码
{
Serial.println("SmartConfig Success");
Serial.printf("SSID:%s\r\n", WiFi.SSID().c_str());
Serial.printf("PSW:%s\r\n", WiFi.psk().c_str());
break;
}
}
}
/* 继电器控制函数 */
void relayControl(const String & state)
{
BLINKER_LOG("Set relay state: ", state);
if (state == BLINKER_CMD_ON) { // 打开继电器
digitalWrite(LED_BUILTIN, HIGH);
digitalWrite(RELAY_PIN, HIGH);
relayState = true;
}
else if (state == BLINKER_CMD_OFF) { // 关闭继电器
digitalWrite(LED_BUILTIN, LOW);
digitalWrite(RELAY_PIN, LOW);
relayState = false;
}
}
/* 按钮回调函数 */
void button1_callback(const String & state)
{
relayControl(state); // 调用继电器控制函数
}
void setup()
{
Serial.begin(115200);
BLINKER_DEBUG.stream(Serial);
pinMode(RELAY_PIN, OUTPUT);
digitalWrite(RELAY_PIN, LOW);
pinMode(LED_BUILTIN, OUTPUT);
digitalWrite(LED_BUILTIN, LOW);
Serial.println("\r\n正在连接WIFI...");
while(WiFi.status() != WL_CONNECTED) // 判断是否连接WIFI成功
{
if(WIFI_Status)
{
Serial.print(".");
digitalWrite(LED_BUILTIN, HIGH);
delay(500);
digitalWrite(LED_BUILTIN, LOW);
delay(500);
count++;
if(count >= 5) // 5s
{
WIFI_Status = false;
Serial.println("WiFi连接失败，请用手机进行配网");
}
}
else
{
smartConfig(); // 微信智能配网
}
}
Serial.println("连接成功");
Serial.print("IP:");
Serial.println(WiFi.localIP());
Blinker.begin(auth, WiFi.SSID().c_str(), WiFi.psk().c_str()); // 根据配网得到的WIFI信息和设备秘钥，连接到Blinker云
// 注册按钮回调函数
Button1.attach(button1_callback);
}
void loop()
{
Blinker.run(); // 运行Blinker
}[/code]

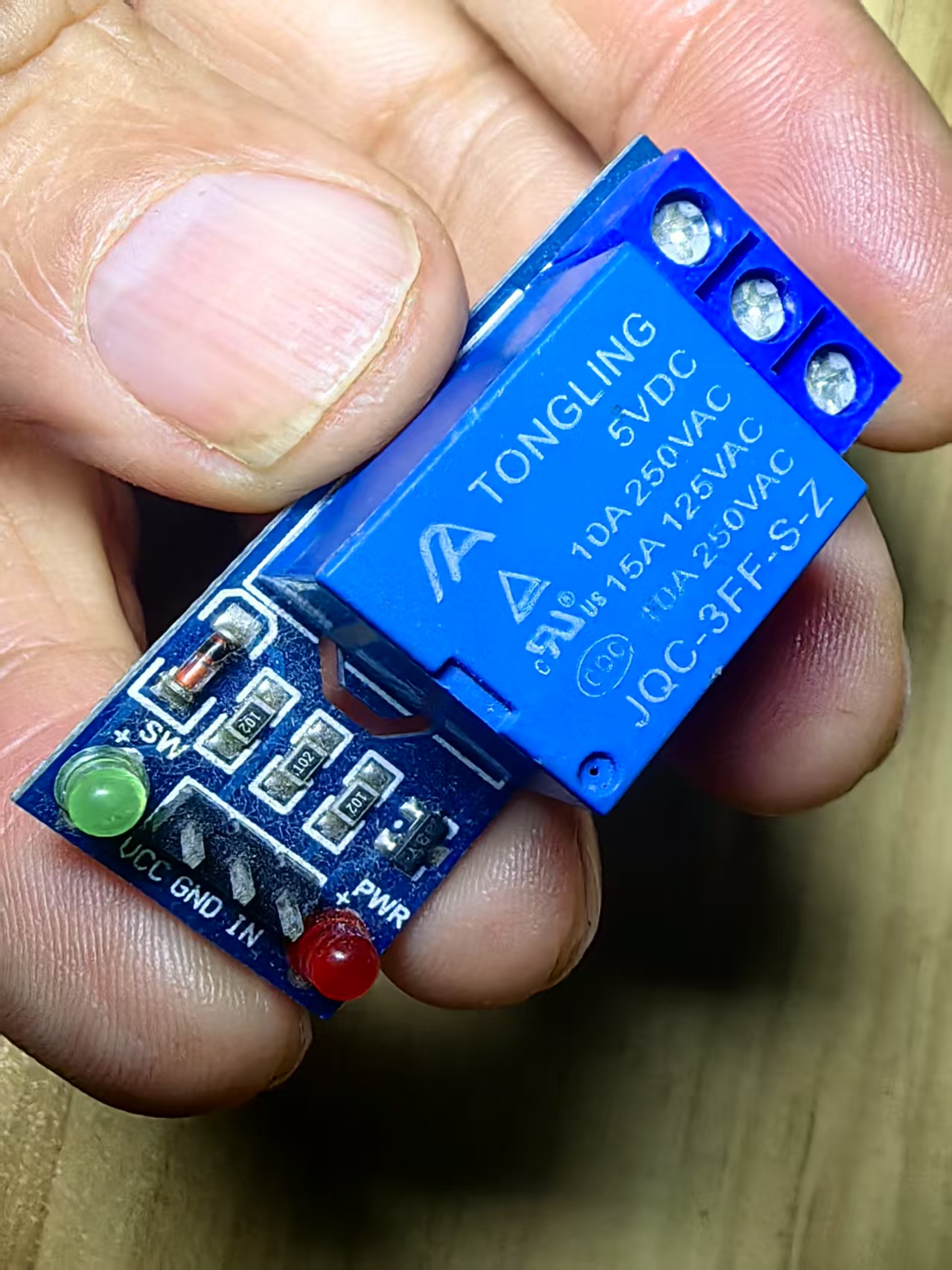

单路继电器模块是一种用于电路控制的电子元件，它能够通过一个输入信号控制一个输出信号。这种模块通常包含一个继电器和一个控制电路。当输入信号（如电流或电压）达到一定阈值时，继电器会被激活，从而关闭或开启一个外部电路。
单路继电器模块的主要应用包括：
[list]
[*]自动化控制系统：用于开关、启动或停止设备。
[*]电源管理：用于切换电源或保护电路。
[*]传感器接口：用于将传感器信号转换为控制信号。
[/list]这种模块的优点是结构简单、成本低、使用方便。
