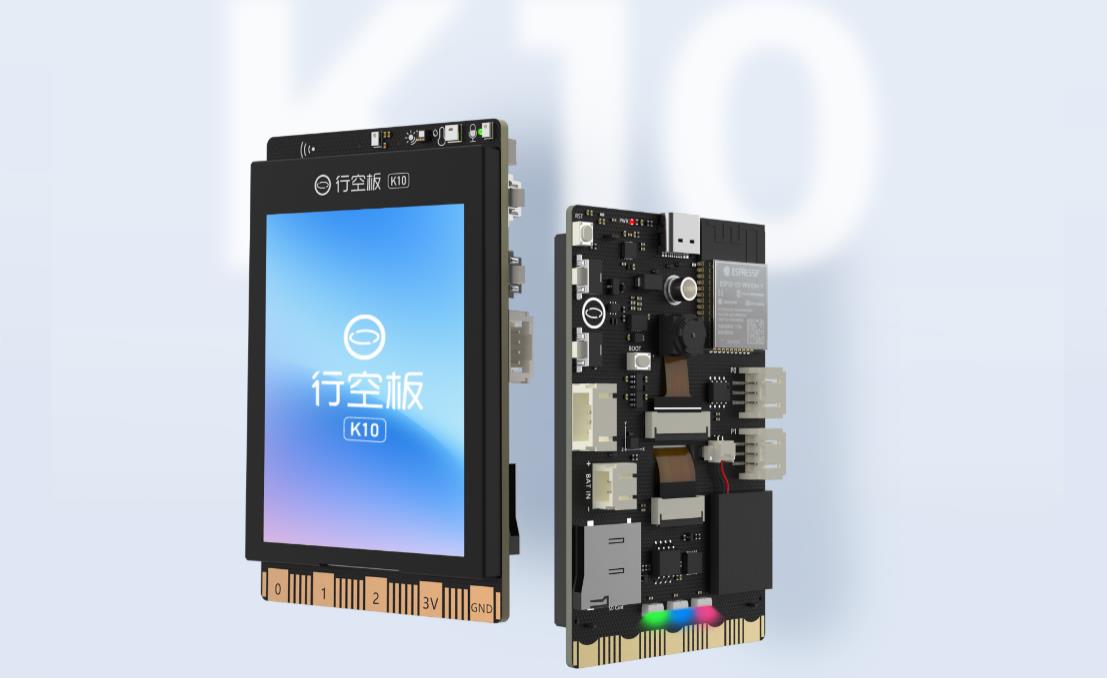

行空板K10是一款专为快速体验物联网和学习人工智能而设计的开发学习板，集成2.8寸LCD彩屏、摄像头、麦克风、扬声器和RGB指示灯。该板支持离线图像检测、语音识别和语音合成，适用于编程学习和物联网教学。通过高度集成的板载资源，学生可以轻松实现传感器控制和AI项目，无需额外设备。

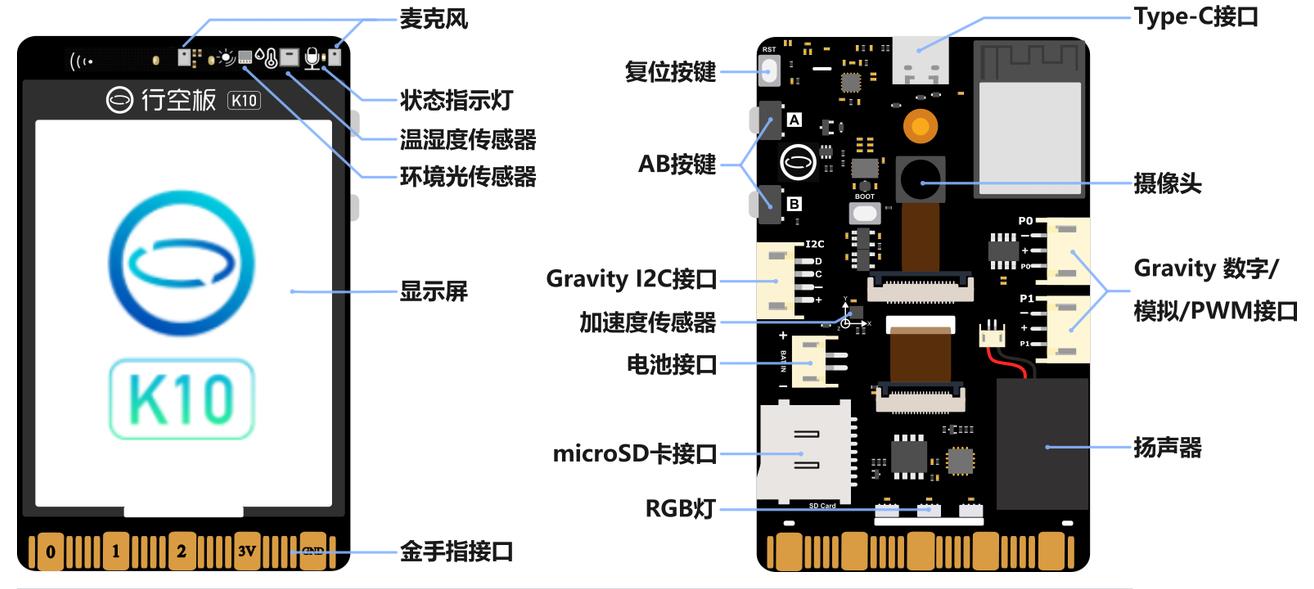

 行空板K10是一款专为快速体验物联网和学习人工智能而设计的开发学习板，100%采用国产芯片，知识产权自主可控，符合信息科技课程中编程学习、物联网及人工智能等教学需求。该板集成2.8寸LCD彩屏、WiFi蓝牙、摄像头、麦克风、扬声器、RGB指示灯、多种传感器及丰富的扩展接口。凭借高度集成的板载资源，教学过程中无需额外连接其他设备，便可轻松实现传感器控制、物联网应用以及人脸识别、语音识别、语音合成等AI人工智能项目。 主要特点 集成摄像头&内置算法，可进行离线图像检测 集成麦克风&内置算法，可进行离线语音识别 集成扬声器&内置算法，可进行离线语音合成 2.8寸彩色屏幕，数据展示更清晰 集成度高，利于教学 接口丰富，兼容软件多，扩展性好  |
1、引入库和创建对象：
#include "unihiker_k10.h"：引入 UNIHIKER_K10 库。
volatile float mind_n_LiangDu：定义一个易变的浮点数变量 mind_n_LiangDu，用于存储亮度值。
UNIHIKER_K10 k10：创建 UNIHIKER_K10 对象 k10。
2、初始化设置（setup 函数）：
初始化 k10 对象。
初始化亮度值为0。
设置板载LED的亮度。
将板载LED灯设置为红色。
3、主循环（loop 函数）：
逐步增加亮度：当亮度值不等于9时，循环执行以下操作：
根据 mind_n_LiangDu 设置板载LED的亮度。
将板载LED灯设置为红色。
延迟200毫秒。
增加亮度值。
逐步减少亮度：当亮度值不等于0时，循环执行以下操作：
根据 mind_n_LiangDu 设置板载LED的亮度。
将板载LED灯设置为红色。
延迟200毫秒。
减少亮度值。
这段代码实现了通过 UNIHIKER_K10 逐步增加和减少板载LED灯亮度的功能。
实验开源代码
[code]#include "unihiker_k10.h" // 引入 UNIHIKER_K10 行空板K10库
// 动态变量
volatile float mind_n_LiangDu; // 定义一个易变的浮点数变量 mind_n_LiangDu，用于存储亮度值
// 创建对象
UNIHIKER_K10 k10; // 创建 UNIHIKER_K10 对象 行空板k10
// 主程序开始
void setup() {
k10.begin(); // 初始化 k10 对象
mind_n_LiangDu = 0; // 初始化亮度值为0
k10.rgb->brightness(round(mind_n_LiangDu)); // 设置板载LED的亮度
k10.rgb->write(-1, 0xFF0000); // 将板载LED灯设置为红色
}
void loop() {
// 当亮度值不等于9时，逐步增加亮度
while (!(mind_n_LiangDu == 9)) {
k10.rgb->brightness(round(mind_n_LiangDu)); // 根据mind_n_LiangDu设置板载LED的亮度
k10.rgb->write(-1, 0xFF0000); // 将板载LED灯设置为红色
delay(200); // 延迟200毫秒
mind_n_LiangDu += 1; // 增加亮度值
}
// 当亮度值不等于0时，逐步减少亮度
while (!(mind_n_LiangDu == 0)) {
k10.rgb->brightness(round(mind_n_LiangDu)); // 根据mind_n_LiangDu设置板载LED的亮度
k10.rgb->write(-1, 0xFF0000); // 将板载LED灯设置为红色
delay(200); // 延迟200毫秒
mind_n_LiangDu -= 1; // 减少亮度值
}
}[/code]
RGB LED控制

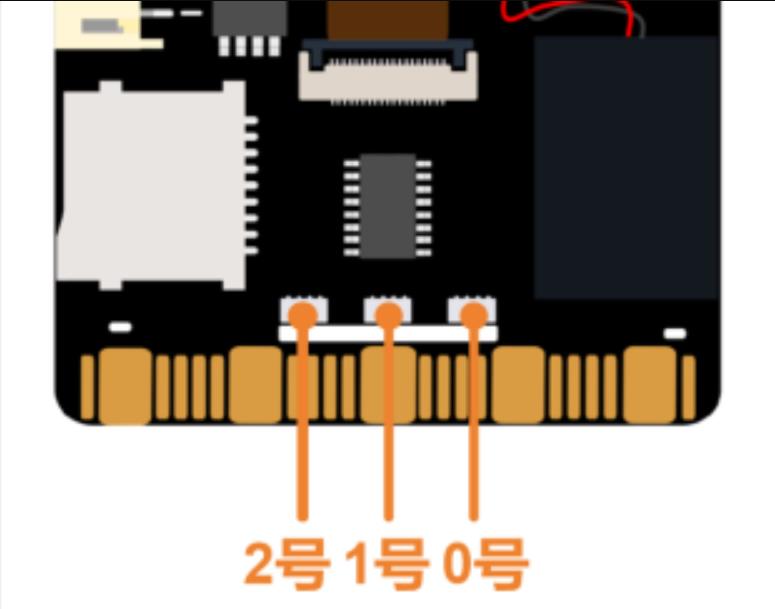

主控板背面下方有三颗RGB LED灯，使用序号来指定要控制的RGB LED灯。序号和RGB LED灯的位置如下图所示。
