基于Arduino的行空板K10智能温湿度语音播报器
2025-03-113434
AI 快速预览详细
基于Arduino的行空板K10智能温湿度语音播报器是一个用于学校种植园的自动浇灌系统。该项目通过湿度传感器监测土壤湿度，并通过继电器控制水泵工作，确保植物得到适时浇灌。硬件清单包括行空板K10、湿度传感器、继电器等。拼接步骤包括连接湿度传感器、继电器、电池盒等。测试时，湿度传感器探头插入湿润或干燥的盆栽中，系统会自动控制水泵工作。通过这个项目，学生可以学习如何利用Arduino和行空板K10制作智能浇灌系统，提高动手能力和科学素养。
|

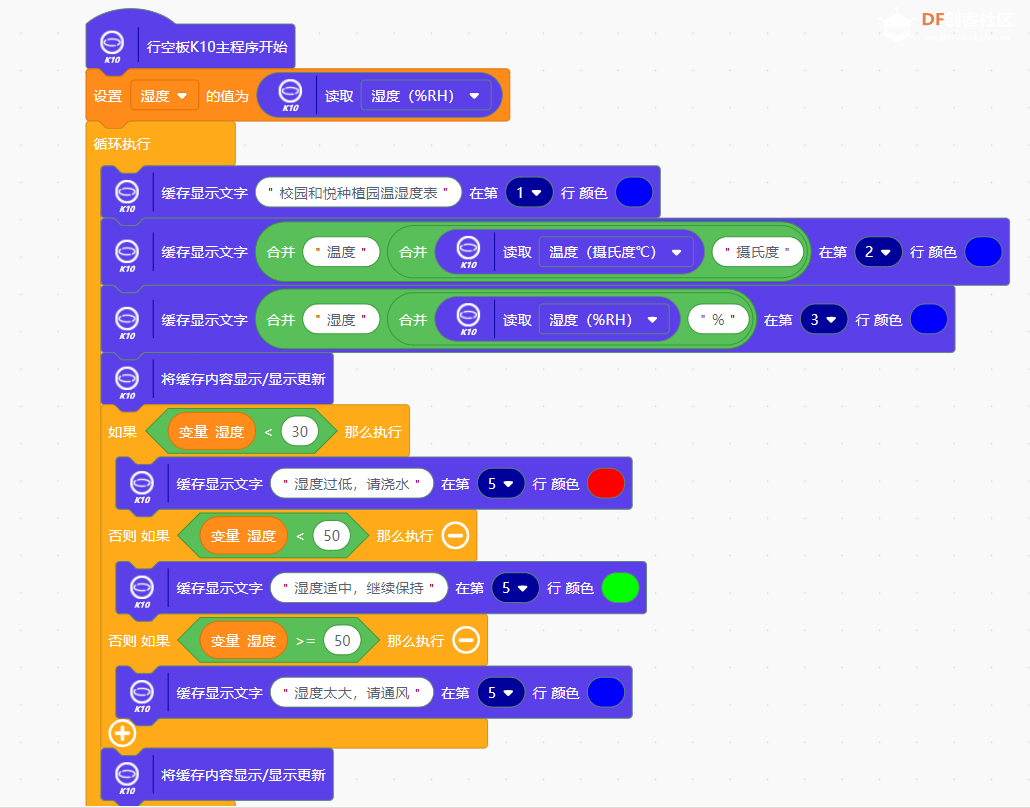

基于Arduino的行空板K10智能温湿度语音播报器创作背景：学校的和悦种植园菜地经常不能得到及时的浇灌，导致种植的蔬菜收成不太理想。想利用Arduino和行空板做一个智能显示和浇灌系统。 硬件清单：行空板K10 湿度传感器一个 继电器一个 水泵软管一个 电池盒一个 杜邦线若干，鳄鱼夹一个 Arduino及扩展板一个，数据线 LED灯和蜂鸣器 拼接操作步骤： 1. 首先连接探头温湿度传感器，比较器，将探头与比较器通过杜邦线来连接 2.拿出杜邦线，插入四个针脚，继电器：控制水泵开启 3.将湿度传感器插入Arduino中，注意：VCC：正极 GND：负极 DO：数字信号 AO：模拟信号 4.将针脚插入相应的孔中，输入信号选择模拟信号9号端口 5.将继电器插入相应的孔中，输入信号选择数字信号5号端口 6.电池盒里装着四节5号电池，给水泵供电，红色线为正极，黑色线为负极 7.用螺丝刀拧开继电器公共端，并将红色线插入旋紧 8.拿出插好软管的水泵，将水泵中的红色线插入常闭端口 9.用鳄鱼夹把水泵负极和电池负极连接起来 10.将LED灯和蜂鸣器搭在主板上 拼接完成，开始测试 将湿度传感器探头插入较为湿润的盆栽中，打开水泵供电电源，水泵自动开始工作，将Arduino通过数据线连接电脑，LED亮绿灯，水泵也不会出水； 湿度传感器探头插入较为湿润干燥的盆栽中，打开水泵供电电源，水泵自动开始工作，将Arduino通过数据线连接电脑，LED亮红灯，水泵出水。 浇入一定水量，土壤检测器监测到预定湿度值，到达预定湿度值后，LED灯变绿，蜂鸣器不再警报，水泵停止出水。11.行空板连接好电脑，打开mind+正式版，编辑代码。  12.根据反馈的数值在行空板的显示，及时给校园的种植园进行相应的操作。 |
-
