【花雕动手做】行空板K10系列实验使用Easy Iot连接物联网
2025-03-115063
AI 快速预览详细
行空板K10是一款专为快速体验物联网和学习人工智能而设计的开发学习板。它集成了摄像头、麦克风、扬声器等多种传感器，并支持离线图像检测和语音识别。通过Easy Iot，用户可以轻松连接物联网，实现各种AI项目。该板还配备了2.8寸彩色屏幕，数据展示更清晰。凭借高度集成的板载资源，教学过程中无需额外连接其他设备，便可轻松实现传感器控制、物联网应用以及人脸识别、语音识别、语音合成等AI人工智能项目。

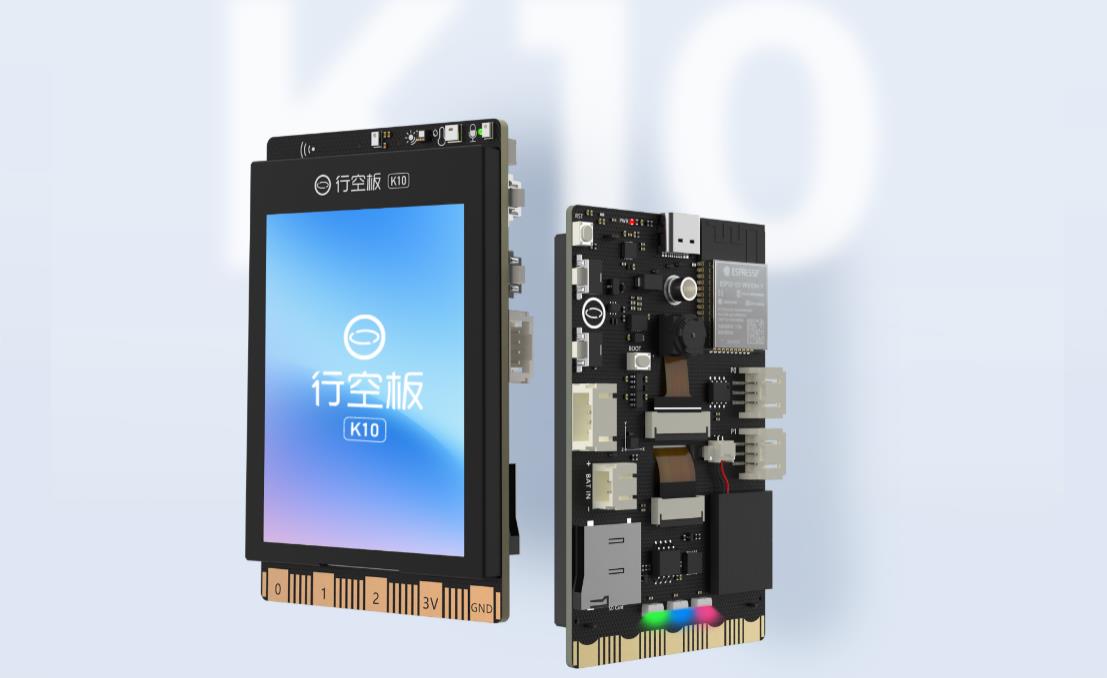

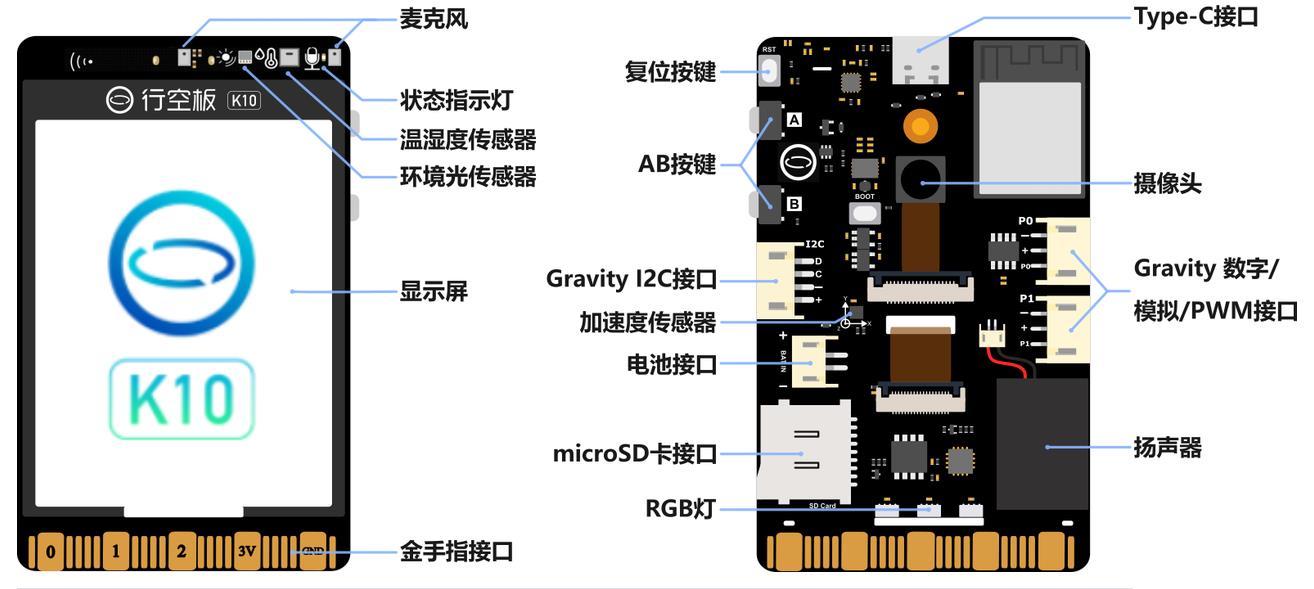

 行空板K10是一款专为快速体验物联网和学习人工智能而设计的开发学习板，100%采用国产芯片，知识产权自主可控，符合信息科技课程中编程学习、物联网及人工智能等教学需求。该板集成2.8寸LCD彩屏、WiFi蓝牙、摄像头、麦克风、扬声器、RGB指示灯、多种传感器及丰富的扩展接口。凭借高度集成的板载资源，教学过程中无需额外连接其他设备，便可轻松实现传感器控制、物联网应用以及人脸识别、语音识别、语音合成等AI人工智能项目。 主要特点 集成摄像头&内置算法，可进行离线图像检测 集成麦克风&内置算法，可进行离线语音识别 集成扬声器&内置算法，可进行离线语音合成 2.8寸彩色屏幕，数据展示更清晰 集成度高，利于教学 接口丰富，兼容软件多，扩展性好。  |
1、库的引入与对象创建
引入了两个库：DFRobot_Iot.h 用于Wi-Fi连接和MQTT通信，unihiker_k10.h 用于K10硬件控制。
定义了三个主要对象：
screen_dir 用于设置屏幕方向，值为3。
k10 用于控制K10的功能，如屏幕和画布操作。
myIot 用于处理Wi-Fi连接和MQTT通信功能。
还定义了一个包含5个MQTT主题的静态常量数组 topics，用于存储MQTT主题。
2、初始化设置（setup 函数）
在 setup() 函数中，首先调用 k10.begin() 初始化K10硬件，然后使用 initScreen(screen_dir) 配置屏幕方向，并创建画布。
使用 canvasText 方法在画布上显示实验标题，并调用 updateCanvas 方法刷新屏幕。
使用 myIot.wifiConnect("zhz3", "z6156721") 连接指定的Wi-Fi网络，并通过 while (!myIot.wifiStatus()) {} 循环等待Wi-Fi连接成功。
成功连接后，使用 canvasText 方法在画布上显示Wi-Fi连接成功的信息和本机IP地址，并调用 updateCanvas 方法刷新屏幕。
3、主循环处理（loop 函数）

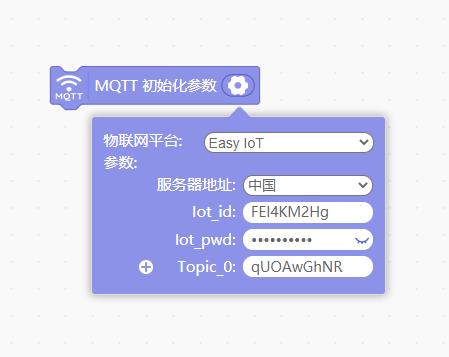

每次 loop() 运行时，首先通过 myIot.init("iot.dfrobot.com.cn","FEI4KM2Hg","35054281559415434","FPI4FM2HRz",topics,1883) 方法初始化MQTT连接参数。
然后通过 myIot.connect() 方法连接MQTT服务器，并通过 while (!myIot.connected()) {} 循环等待MQTT连接成功。
成功连接后，使用 canvasText 方法在画布上显示MQTT连接成功的信息，并调用 updateCanvas 方法刷新屏幕。
该代码展示了如何通过Wi-Fi连接网络并使用MQTT协议与Easy IoT平台进行通信，同时在K10设备屏幕上显示连接状态和相关信息。这对于物联网设备的连接和数据通信非常有用。
实验开源代码
[code]#include
#include "unihiker_k10.h" // 引入UNIHIKER_K10库，用于控制行空板K10系列硬件，如屏幕显示、画布操作等
// 静态常量
const String topics[5] = {"qUOAwGhNR","","","",""}; // 定义一个包含5个主题的静态常量数组，用于存储MQTT主题
// 创建对象
uint8_t screen_dir = 3; // 定义屏幕方向变量，设置为3
UNIHIKER_K10 k10; // 创建UNIHIKER_K10对象，用于操作行空板K10功能
DFRobot_Iot myIot; // 创建DFRobot_Iot对象，用于处理Wi-Fi连接及MQTT通信功能
// 主程序开始
void setup() {
k10.begin(); // 初始化k10硬件
k10.initScreen(screen_dir); // 配置屏幕方向，参数为screen_dir
k10.creatCanvas(); // 创建并初始化画布，用于显示文本和图形
// 在画布上显示实验标题
k10.canvas->canvasText("行空板K10系列实验之MQTT", 3, 0xFF0000); // 显示实验标题，字体大小为3，颜色为红色（0xFF0000）
// 连接Wi-Fi网络
myIot.wifiConnect("zhz3", "z6156721"); // 调用myIot对象的wifiConnect方法，连接Wi-Fi网络，参数为SSID "zhz3"和密码 "z6156721"
// 等待Wi-Fi连接成功
while (!myIot.wifiStatus()) {}
// Wi-Fi连接成功后，显示相关信息
k10.canvas->canvasText("Wi-Fi 连接成功", 5, 0x0000FF); // 显示Wi-Fi连接成功提示，字体大小为5，颜色为蓝色（0x0000FF）
k10.canvas->canvasText((String("IP地址:") + String(myIot.getWiFiLocalIP())), 6, 0x0000FF); // 显示IP地址信息，字体大小为6，颜色为蓝色（0x0000FF）
k10.canvas->updateCanvas(); // 更新画布，将上面的文本刷新至屏幕上
}
void loop() {
// 初始化MQTT连接
myIot.init("iot.dfrobot.com.cn","FEI4KM2Hg","35054281559415434","FPI4FM2HRz",topics,1883); // 初始化MQTT连接参数，包含服务器地址、客户端ID、用户名、密码、主题数组及端口号
myIot.connect(); // 连接MQTT服务器
// 等待MQTT连接成功
while (!myIot.connected()) {}
// MQTT连接成功后，显示相关信息
k10.canvas->canvasText("Easy Iot 平台搭建成功", 7, 0x0000FF); // 显示MQTT连接成功提示，字体大小为7，颜色为蓝色（0x0000FF）
k10.canvas->updateCanvas(); // 更新画布，将上面的文本刷新至屏幕上
}
[/code]

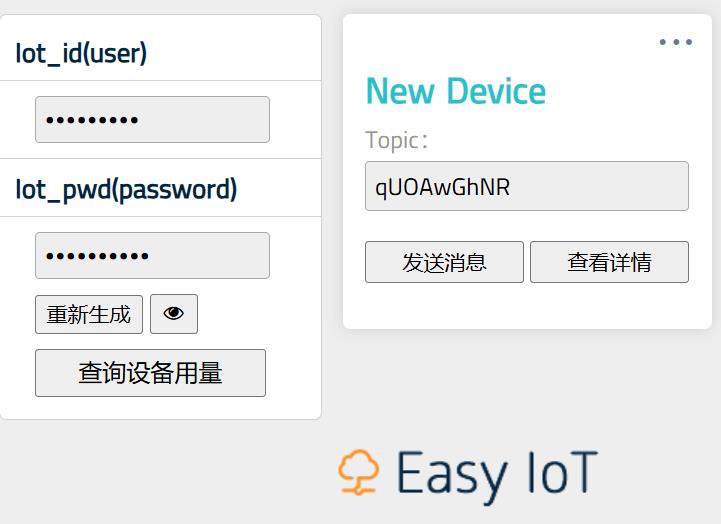

iot_id、
iot_pwd、
话题（topic）

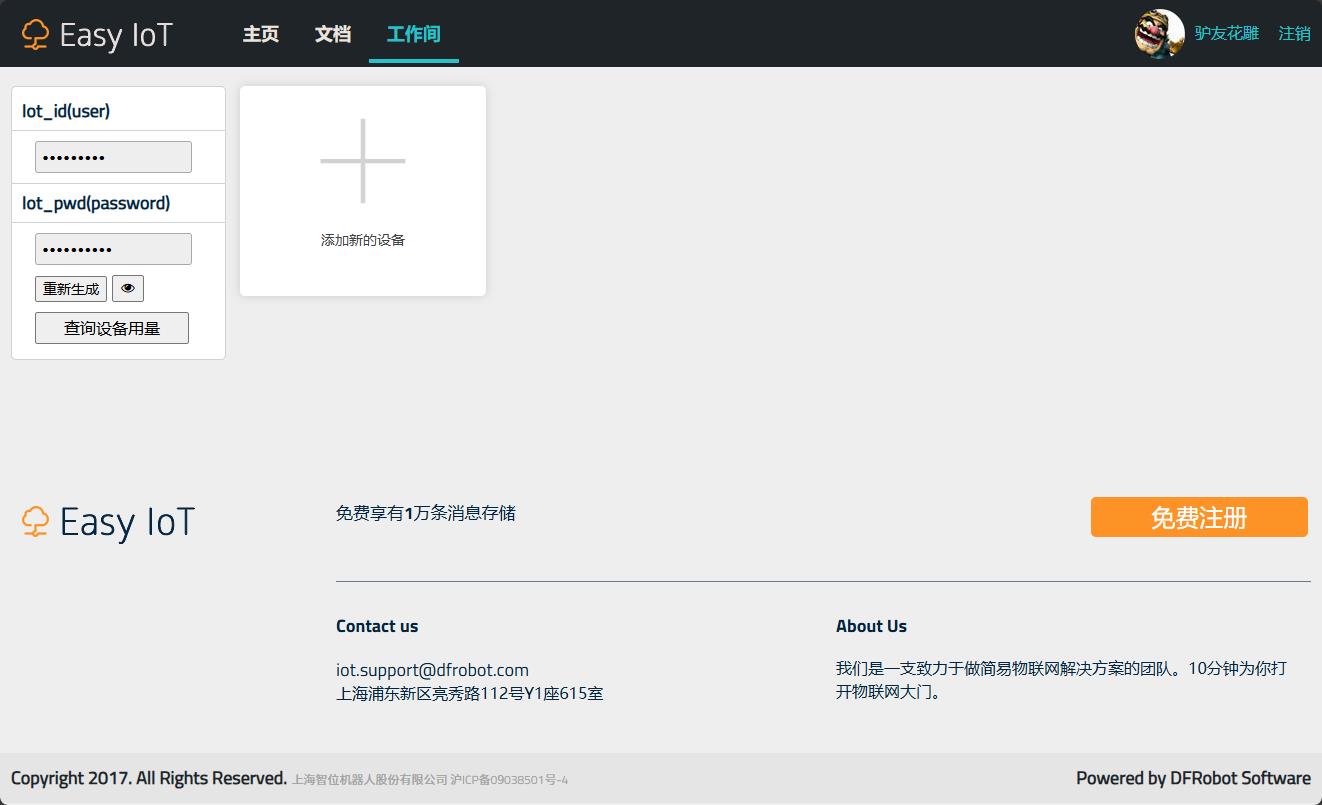

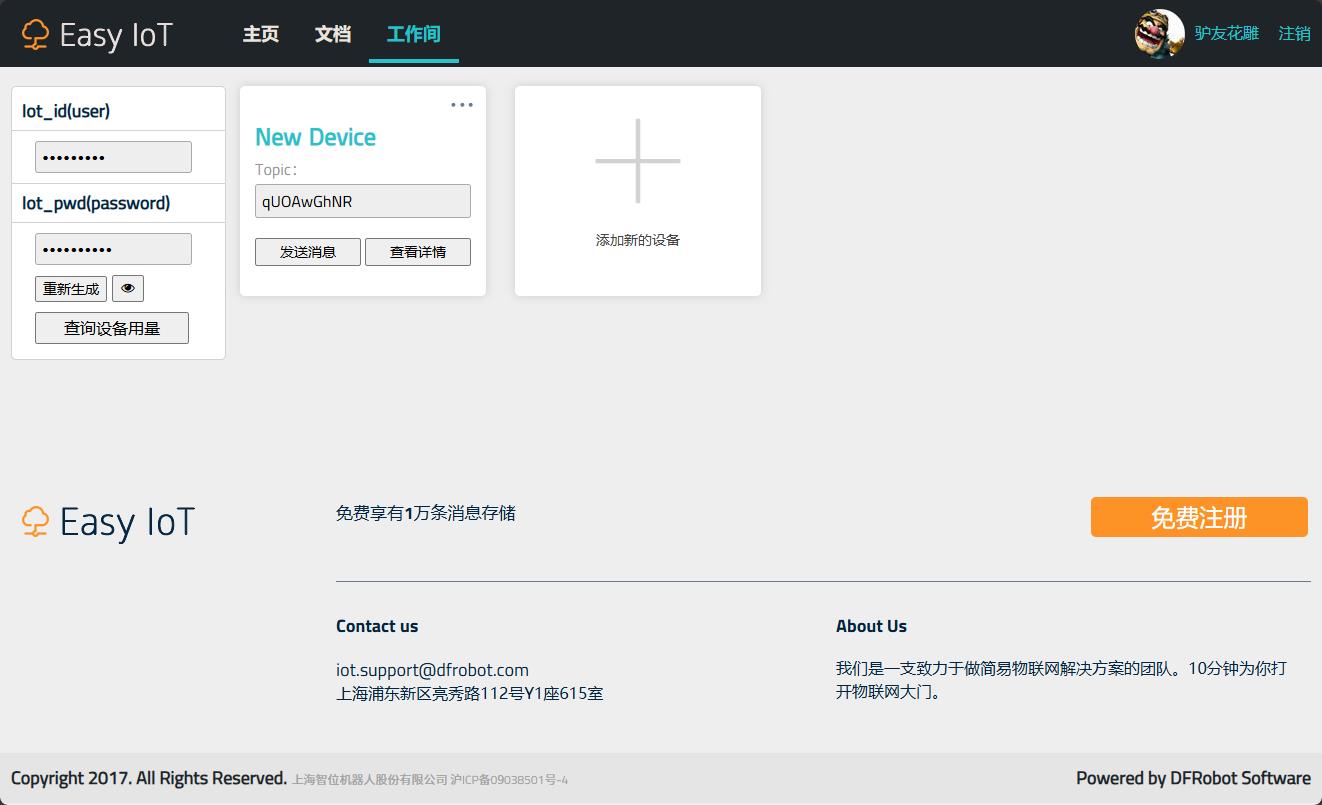

这三条重要信息，其中“我的”页面中包含前两种信息（需点击眼睛图标，显示相应信息并查看）。话题需要在设备页面，点击添加完成。牢记这三条信息，K10编程时，需要使用。

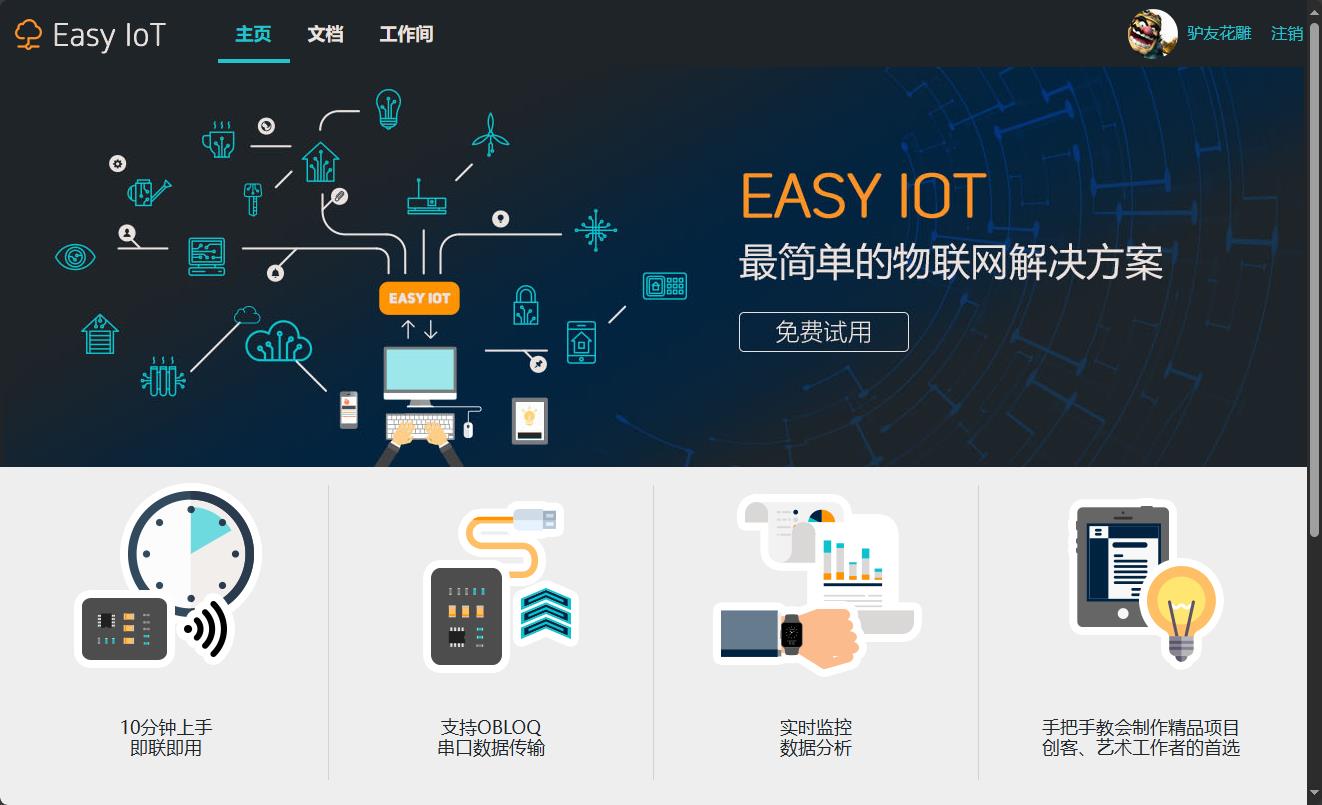

网址：https://iot.dfrobot.com.cn/index.html

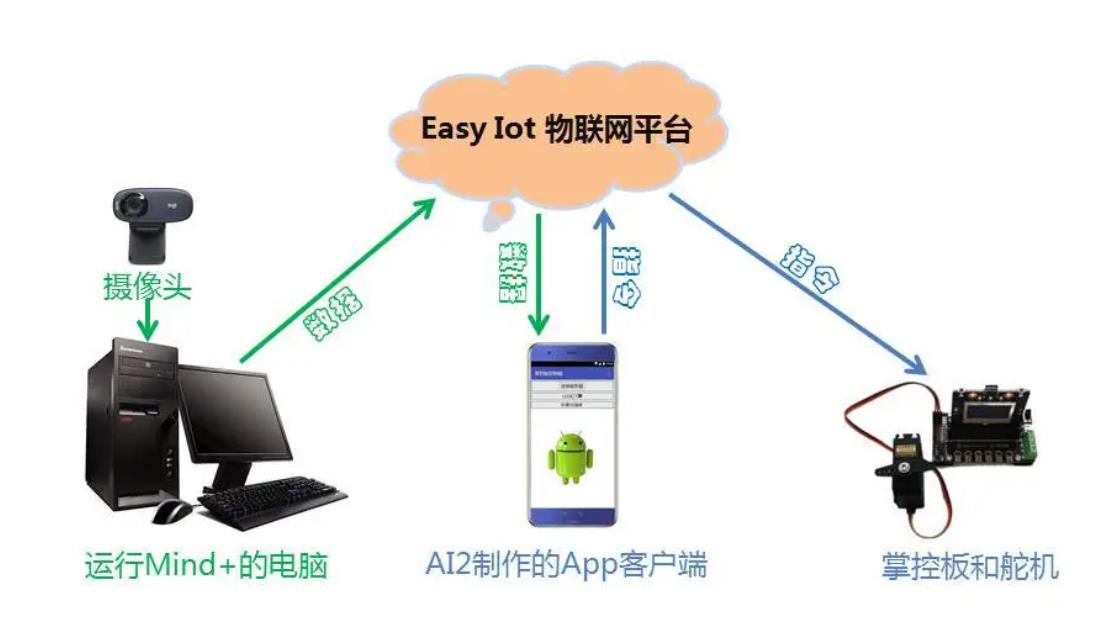

Easy IoT 是一个专为物联网（IoT）应用设计的智能解决方案平台，旨在简化物联网设备之间的通信和数据传输。以下是关于 Easy IoT 的关键知识点：
1. 基本概念
Easy IoT：一个提供端到端物联网解决方案的平台，从传感器到云端，帮助终端用户和小型企业采用物联网技术以改善业务结果。
MQTT协议：Easy IoT 平台基于 MQTT 协议，采用发布/订阅模式，适用于资源受限的设备和网络环境。
2. 特点
跨平台：支持多种操作系统，包括 Windows、Mac、Linux 等。
一键启动：无需复杂的配置和安装，下载解压后即可使用。
开源免费：Easy IoT 平台是开源的，用户可以自由下载、使用和修改。
易于使用：适合中小学物联网技术教学，帮助学生理解物联网原理并开发创意应用。
3. 工作原理
发布/订阅模式：设备通过主题（Topic）进行消息的发布和订阅，消息代理（Broker）负责接收和转发消息。
数据存储：支持 SQLite 和 MySQL 数据库，所有物联网消息数据都可以在线导出。
4. 应用场景
教育：帮助中小学生理解物联网原理，进行物联网项目开发。
智能家居：连接和控制智能家居设备，实现自动化和远程控制。
环境监测：收集和分析环境数据，如温度、湿度、空气质量等。
5. 安装与配置
下载与安装：从官方渠道下载 Easy IoT 平台，解压后运行即可使用，网址：https://iot.dfrobot.com.cn/index.html。
配置：通过浏览器访问 Easy IoT 管理页面，进行主题和设备的配置。
MQTT（Message Queuing Telemetry Transport）是一种轻量级的、基于发布/订阅模式的消息传输协议，广泛应用于物联网（IoT）设备之间的数据通信。以下是一些关于MQTT的关键知识点：
1. 基本概念
发布/订阅模式：MQTT 采用发布/订阅的消息传输方式。设备可以向主题发布消息（发布者），也可以订阅主题来接收消息（订阅者）。
主题（Topic）：主题是消息的分类标签，发布者和订阅者通过主题进行消息的传递和接收。主题结构类似目录路径，如 home/livingroom/temperature。
消息代理（Broker）：MQTT 代理是服务器，负责接收发布者发送的消息并将其转发给相应的订阅者。
2. 特点
轻量级：MQTT 设计非常轻量，适用于资源受限的设备，如嵌入式系统和传感器。
低带宽需求：由于消息头部较小，MQTT 非常适合网络带宽有限的环境。
可靠性：MQTT 提供三种服务质量（QoS）级别，确保消息的可靠传输：
QoS 0：最多一次（消息可能丢失或重复）
QoS 1：至少一次（消息可能重复）
QoS 2：只有一次（确保消息不丢失且不重复）
3. 工作原理
连接建立：客户端与 MQTT 代理建立连接。
消息发布：发布者向代理发送消息，并指定消息的主题。
消息转发：代理将消息转发给所有订阅了该主题的客户端。
连接断开：客户端与代理断开连接。
4. 常见应用场景
物联网设备通信：用于传感器数据收集、设备状态监控和控制指令发送。
智能家居：用于连接智能家居设备，实现设备之间的数据交互和控制。
远程监控：用于远程监控和控制工业设备、环境参数等。
5. 安全性
身份验证：通过用户名和密码进行客户端身份验证。
加密通信：使用 TLS/SSL 加密客户端与代理之间的通信，确保数据传输的安全性。
访问控制：使用访问控制列表（ACL）控制客户端对主题的发布和订阅权限。
6. 实现方式
客户端库：许多编程语言（如 Python、C、JavaScript 等）都有 MQTT 客户端库，方便开发者使用。
代理软件：常见的 MQTT 代理软件有 Mosquitto、HiveMQ、EMQ X 等，提供强大的消息传输和管理功能。

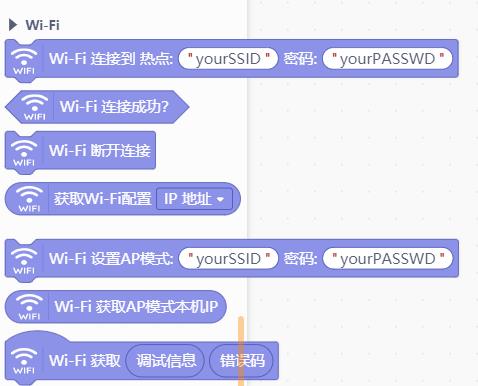

网络服务 Wi-Fi 相关积木
