【花雕学编程】Arduino动手做（249）---GC9A01红绿双框时钟

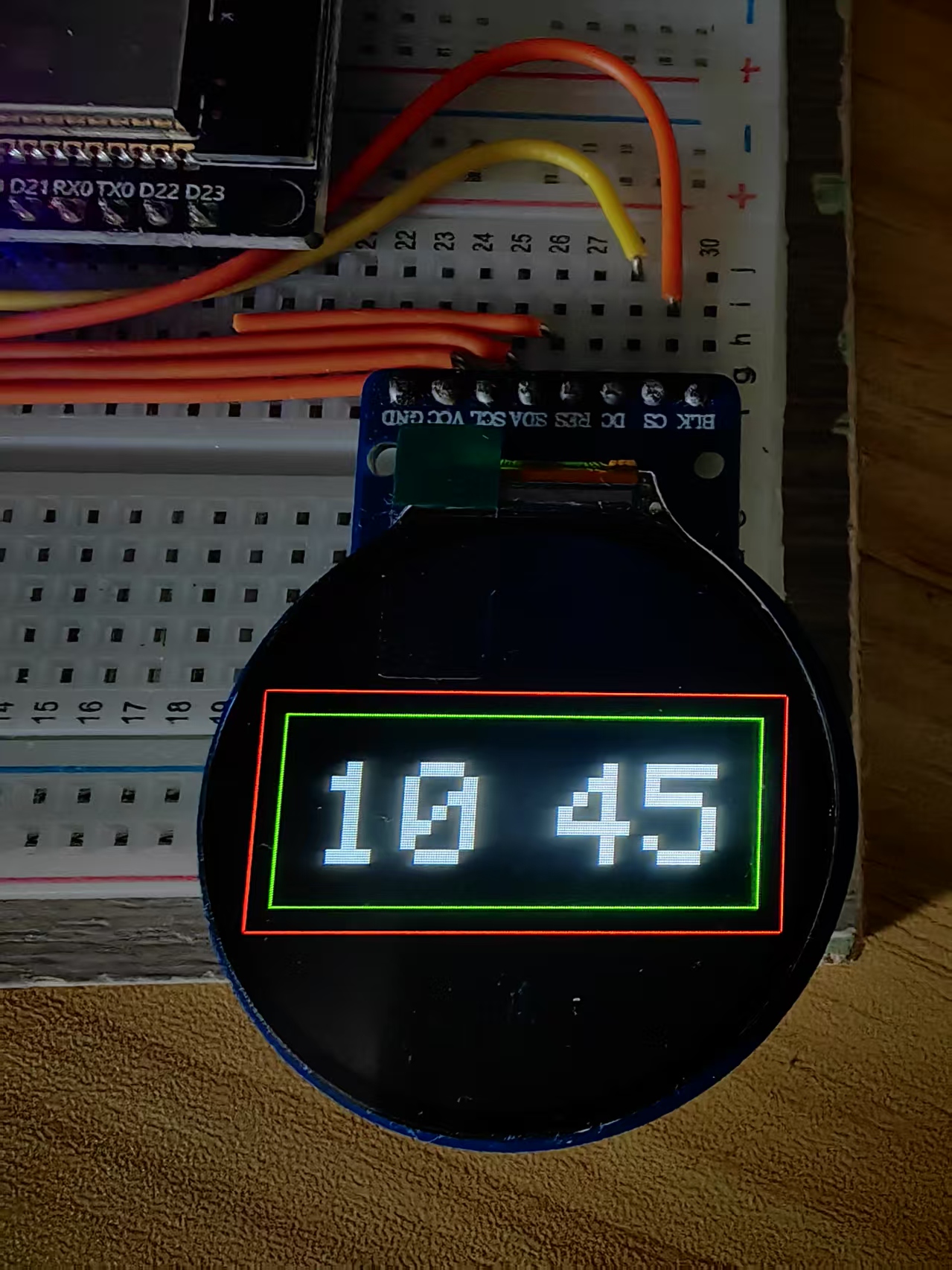

实验场景图 动态图

代码解析
1. 屏幕初始化
setup() 处理
tft.begin(); 初始化 TFT 屏幕。
tft.setRotation(1); 设置 横屏 显示。
tft.fillScreen(BACKGROUND_COLOR); 设定 黑色背景。
2. 添加红绿双框
drawRect(x, y, width, height, color) 用于绘制矩形框：
红色外框：覆盖 整个时钟区域 (10, 40, 220, 100)
绿色内框：让整体视觉更有层次感 (20, 50, 200, 80)
3. 计时逻辑
使用 millis() 计算时间：不需要 RTC。
每秒 (1000ms) 更新时钟：
seconds++ 让秒数递增。
每 60 秒，分钟加 1；如果 分钟满 60，小时加 1。
每 24 小时，小时归零。
4. 显示数字时钟
大字号 setTextSize(6); 使时间清晰可见
setCursor(x, y); 设定数字显示位置：
显示 小时
显示 闪烁冒号
显示 分钟
冒号闪烁逻辑：
bool colonVisible = (seconds % 2 == 0);
偶数秒：冒号变橙色 (COLON_COLOR)
奇数秒：冒号变黑色，使其消失
5. 最终效果
✅ 大字号时钟，仅显示小时与分钟
✅ 中央冒号每秒闪烁，增强动态感
✅ 红绿色双框，装饰界面，使视觉更美观
✅ 流畅动画，无卡顿

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
项目之五十五：GC9A01园屏之给数字时钟添加 红色和绿色的双框装饰
实验开源代码
[code]/*
【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
项目之五十五：GC9A01园屏之给数字时钟添加 红色和绿色的双框装饰
*/

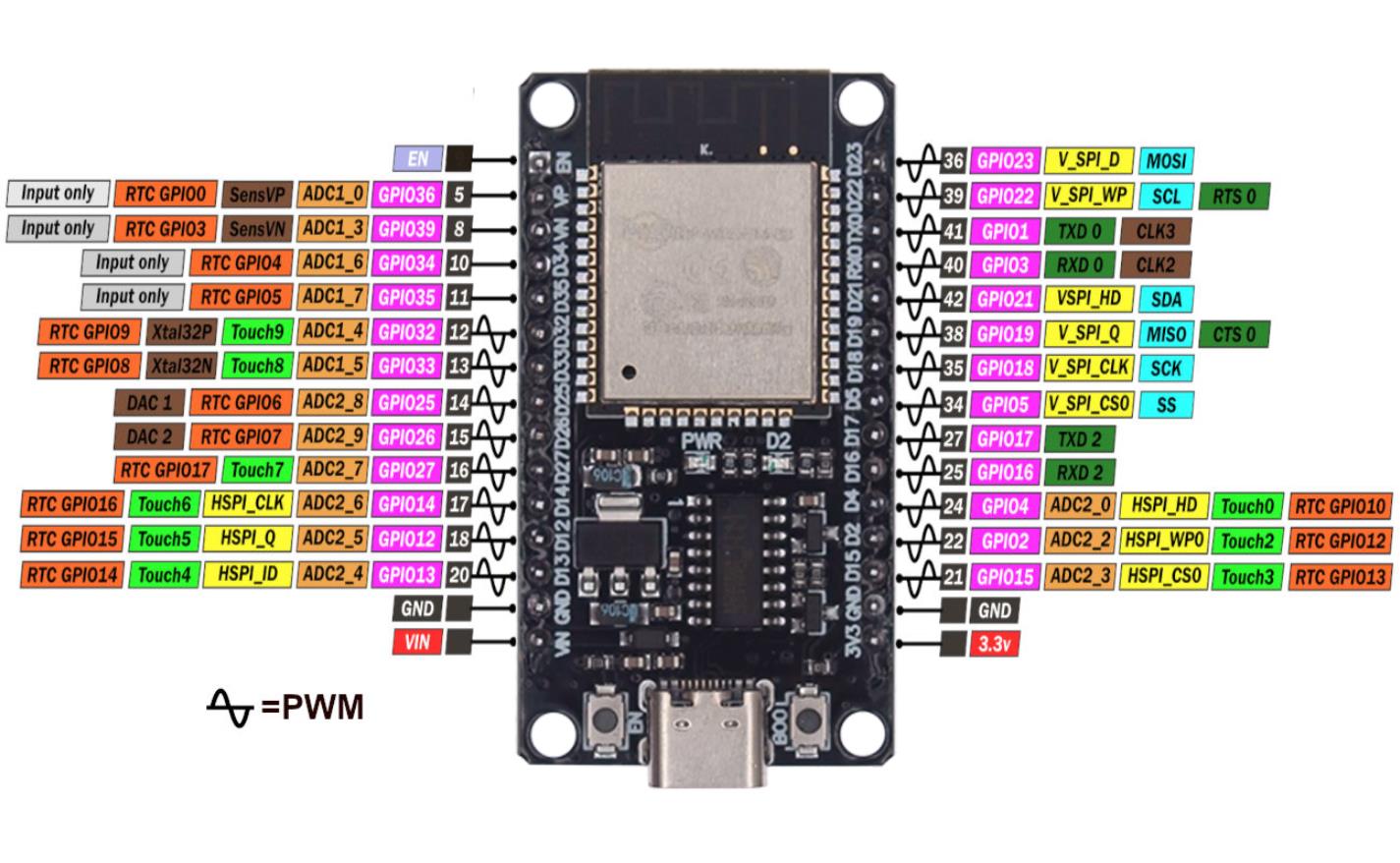

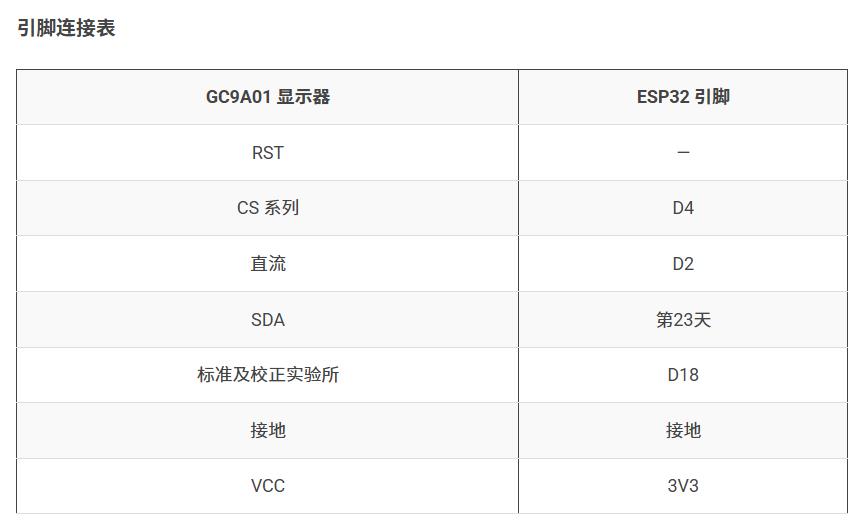

// GC9A01---------- ESP32
// RST ------------ NC（复位引脚，此处未连接）
// CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
// DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
// SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
// SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
// GND ------------ GND（接地引脚，连接到ESP32的接地端）
// VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）
// **包含必要的库文件**
#include "SPI.h" // SPI 库，支持 TFT 屏幕通信
#include "Adafruit_GFX.h" // Adafruit 图形库，用于绘制文本和图形
#include "Adafruit_GC9A01A.h" // GC9A01A 屏幕驱动库
// **屏幕连接引脚**
#define TFT_CS 4 // 片选引脚
#define TFT_DC 2 // 数据/命令选择引脚
#define TFT_RST -1 // 复位引脚（-1 表示未使用）
// **创建 TFT 屏幕对象**
Adafruit_GC9A01A tft = Adafruit_GC9A01A(TFT_CS, TFT_DC, TFT_RST);
// 颜色定义
#define BACKGROUND_COLOR tft.color565(0, 0, 0) // 黑色背景
#define TEXT_COLOR tft.color565(255, 255, 255) // 白色数字
#define COLON_COLOR tft.color565(255, 69, 0) // 橙色闪烁冒号
#define FRAME_RED tft.color565(255, 0, 0) // 红色外框
#define FRAME_GREEN tft.color565(0, 255, 0) // 绿色内框
// 变量：存储小时、分钟、秒
int hours = 10;
int minutes = 30;
int seconds = 0;
unsigned long lastUpdateTime = 0; // 记录上次更新时间
void setup() {
Serial.begin(115200); // 初始化串口
tft.begin(); // 初始化 TFT 屏幕
tft.setRotation(2); // 设置屏幕方向（横屏）
tft.fillScreen(BACKGROUND_COLOR); // 设置黑色背景
}
void drawDecorations() {
// **绘制红色外框**
tft.drawRect(10, 70, 220, 100, FRAME_RED); // 外框
// **绘制绿色内框**
tft.drawRect(20, 80, 200, 80, FRAME_GREEN); // 内框
}
void loop() {
unsigned long currentTime = millis(); // 获取当前毫秒数
// **每秒更新时钟**
if (currentTime - lastUpdateTime >= 1000) {
lastUpdateTime = currentTime;
seconds++; // 秒数递增
// **处理时间变化**
if (seconds == 60) { // 秒数满 60 归零，分钟加 1
seconds = 0;
minutes++;
if (minutes == 60) { // 分钟满 60 归零，小时加 1
minutes = 0;
hours++;
if (hours == 24) hours = 0; // 小时满 24 归零
}
}
bool colonVisible = (seconds % 2 == 0); // **冒号每秒闪烁**
// **清屏**
tft.fillScreen(BACKGROUND_COLOR);
// **绘制装饰双框**
drawDecorations();
// **显示小时**
tft.setTextColor(TEXT_COLOR);
tft.setTextSize(6); // 设定大字号
tft.setCursor(35, 100); // 设定时钟位置
tft.print(hours);
// **显示闪烁冒号**
tft.setTextColor(colonVisible ? COLON_COLOR : BACKGROUND_COLOR); // 冒号每秒变色
tft.setCursor(105, 100);
tft.print(":");
// **显示分钟**
tft.setTextColor(TEXT_COLOR);
tft.setCursor(135, 100);
tft.print(minutes);
}
}[/code]
