【花雕学编程】Arduino动手做（249）--GC9A01模拟快速心电图

实验场景图 动态图

这段代码的核心功能是 动态心率动画，它通过 正弦波函数 让心率跳动更快，并在屏幕上呈现 更密集的波形，形成流畅的视觉效果。
[b]代码结构[/b]
1️⃣ 初始化屏幕
[list]
[*]使用 Adafruit_GC9A01A 控制 TFT 显示屏，设定黑色背景。
[/list]2️⃣ 绘制心率波形
[list]
[*]sin() 计算 波形曲线，模拟心跳跳动。
[*]drawPixel() 在屏幕上绘制 红色心率曲线，形成动态效果。
[*]DENSITY 控制 波形密度，让曲线更紧凑。
[/list]3️⃣ 加快心跳
[list]
[*]phase += SPEED; 增加波形滚动速度，使跳动更快。
[*]sin(radian * 2) 让波形更陡峭，提高模拟精度。
[/list]4️⃣ 持续循环
[list]
[*]delay(30); 降低延迟，使心率跳动更加流畅。
[*]
[/list][b]最终效果[/b]
心跳更快，波形更密集，模拟更真实的脉搏跳动
动画流畅，视觉冲击力更强
黑色背景 + 红色心率曲线，让界面更清晰

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）

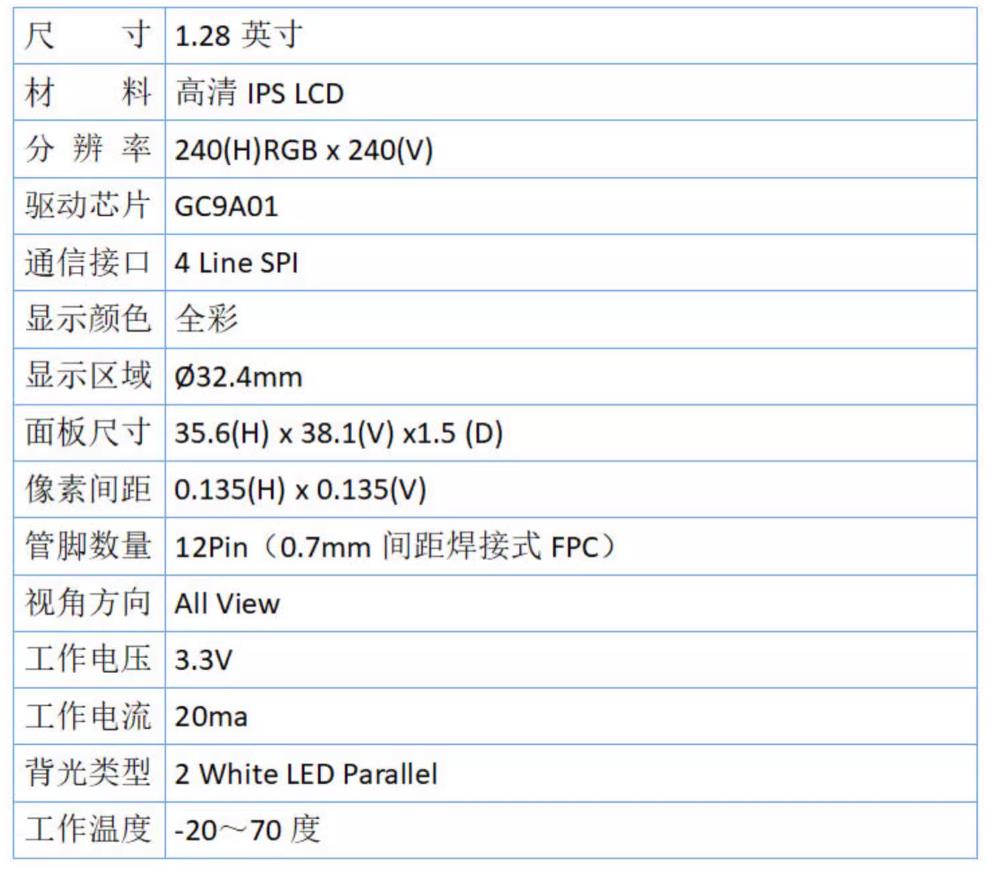

实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
项目之九十六：GC9A01园屏之加快心率波形滚动速度
实验开源代码
[code]/*
【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
项目之九十六：GC9A01园屏之加快心率波形滚动速度
*/
// GC9A01---------- ESP32
// RST ------------ NC（复位引脚，此处未连接）
// CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
// DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
// SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
// SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
// GND ------------ GND（接地引脚，连接到ESP32的接地端）
// VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）
#include "SPI.h"
#include "Adafruit_GFX.h"
#include "Adafruit_GC9A01A.h"
#define TFT_CS 4
#define TFT_DC 2
#define TFT_RST -1
Adafruit_GC9A01A tft = Adafruit_GC9A01A(TFT_CS, TFT_DC, TFT_RST);
#define SCREEN_WIDTH 240
#define SCREEN_HEIGHT 240
#define CENTER_Y SCREEN_HEIGHT / 2
#define WAVE_WIDTH SCREEN_WIDTH
#define WAVE_HEIGHT 80
#define SPEED 20 // **加快心率波形滚动速度**
#define DENSITY 5 // **增加波形密度**
float phase = 0; // **控制心率波动**
void setup() {
Serial.begin(115200);
tft.begin();
tft.setRotation(2);
}
void loop() {
tft.fillScreen(tft.color565(0, 0, 0));
// **绘制更快更密的心率波形**
for (int x = 0; x < WAVE_WIDTH; x += DENSITY) { // **调整密度**
float radian = (x + phase) * M_PI / 180;
int y = CENTER_Y + WAVE_HEIGHT * sin(radian * 2); // **加快波动**
tft.drawPixel(x, y, tft.color565(255, 0, 0)); // **红色波形**
}
// **更新波形相位**
phase += SPEED;
if (phase >= 360) {
phase = 0;
}
delay(60); // **降低延迟，使动画更快**
}[/code]
