【花雕学编程】Arduino动手做（249）--GC9A01动态矩形环动画

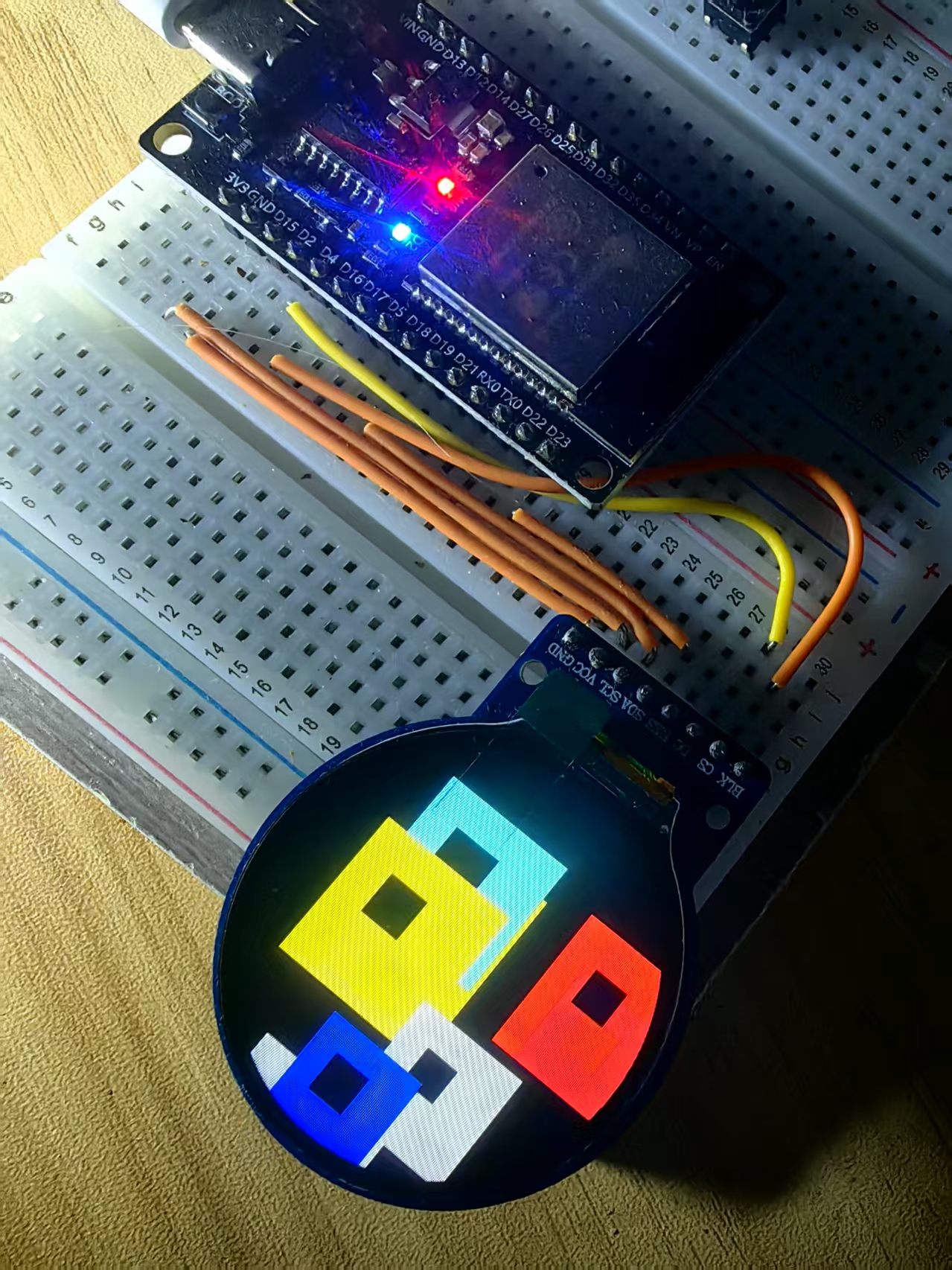

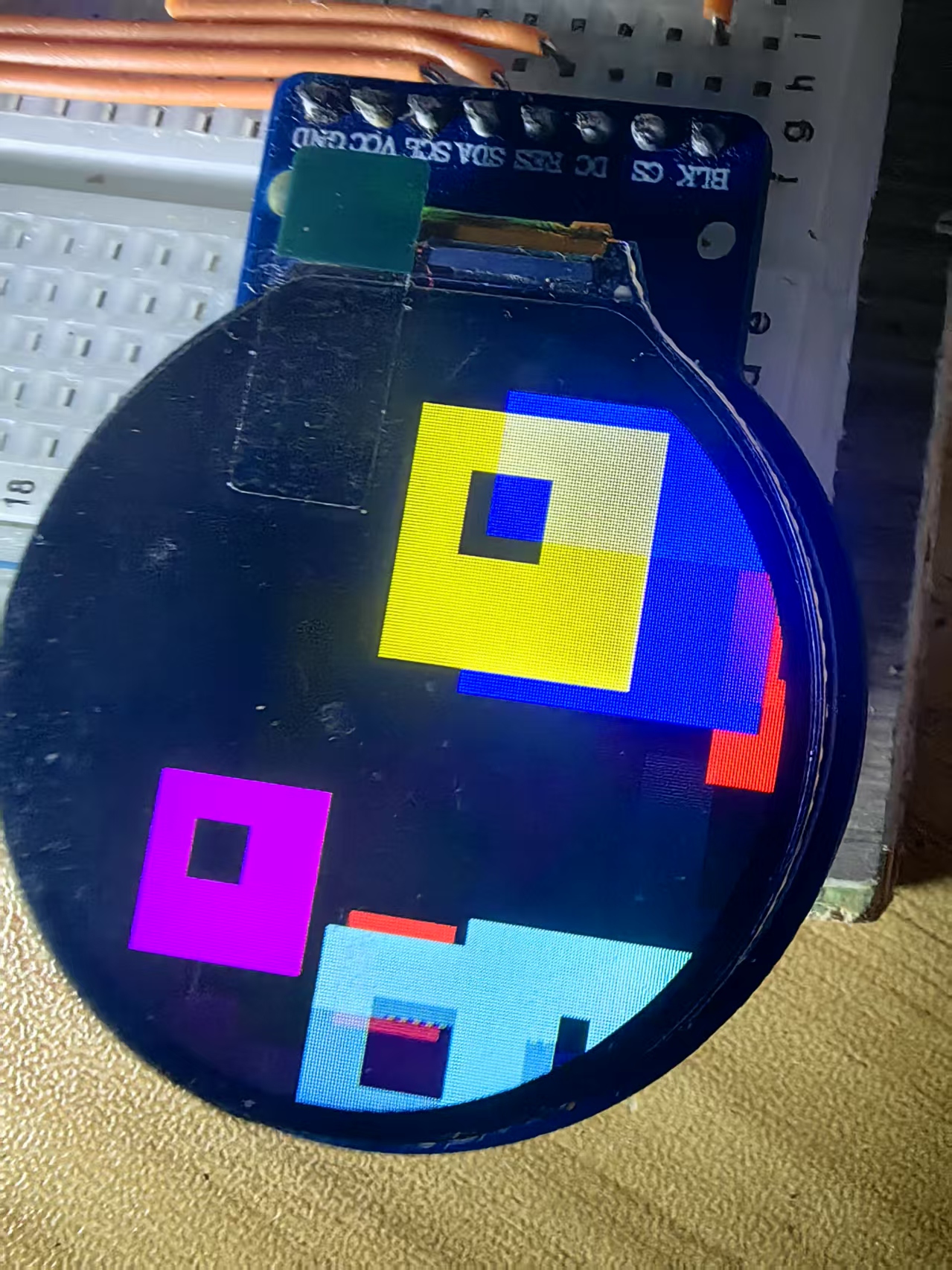

实验场景图 动态图

这段代码的核心功能是 动态矩形环动画，它使用不同大小的矩形形成环状结构，并且 不断变化颜色和尺寸，让整个屏幕充满动态视觉效果。
[b]代码结构[/b]
1️⃣ 初始化屏幕
[list]
[*]使用 Adafruit_GC9A01A 控制 TFT 显示屏，设定黑色背景。
[/list]2️⃣ 随机矩形环
[list]
[*]random(MIN_SIZE, MAX_SIZE) 让矩形环的 尺寸变化不固定。
[*]tft.fillRect() 用随机颜色填充矩形，形成 外层矩形环。
[*]tft.fillRect() 在矩形中心 绘制黑色小矩形，形成环状结构。
[/list]3️⃣ 持续循环
[list]
[*]delay(200); 控制动画刷新速率，使视觉流畅。
[*]每次循环生成 不同位置、颜色、大小 的矩形环，使画面不断变化。
[/list]
[b]最终效果[/b]
屏幕显示多个动态矩形环，模拟几何动效
颜色不断变化，增强视觉层次
流畅动画，让矩形环动态旋转扩展

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
项目之一百零一：GC9A01园屏之不断变化颜色和尺寸的动态矩形环动画
实验开源代码
[code]/*
【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
项目之一百零一：GC9A01园屏之不断变化颜色和尺寸的动态矩形环动画
*/
// GC9A01---------- ESP32
// RST ------------ NC（复位引脚，此处未连接）
// CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
// DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
// SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
// SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
// GND ------------ GND（接地引脚，连接到ESP32的接地端）
// VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）
#include "SPI.h"
#include "Adafruit_GFX.h"
#include "Adafruit_GC9A01A.h"
#define TFT_CS 4
#define TFT_DC 2
#define TFT_RST -1
Adafruit_GC9A01A tft = Adafruit_GC9A01A(TFT_CS, TFT_DC, TFT_RST);
#define SCREEN_WIDTH 240
#define SCREEN_HEIGHT 240
#define NUM_RINGS 8 // **矩形环的数量**
#define MAX_SIZE 100 // **矩形环最大尺寸**
#define MIN_SIZE 30 // **矩形环最小尺寸**
#define COLOR_VARIATION 5 // **颜色变化速度**
uint16_t colors[] = {GC9A01A_RED, GC9A01A_GREEN, GC9A01A_BLUE, GC9A01A_YELLOW, GC9A01A_MAGENTA, GC9A01A_CYAN, GC9A01A_WHITE};
int numColors = sizeof(colors) / sizeof(colors[0]);
void setup() {
Serial.begin(115200);
tft.begin();
tft.setRotation(2);
}
void loop() {
tft.fillScreen(GC9A01A_BLACK);
for (int i = 0; i < NUM_RINGS; i++) {
int x = random(20, SCREEN_WIDTH - 20);
int y = random(20, SCREEN_HEIGHT - 20);
int outerSize = random(MIN_SIZE, MAX_SIZE);
int innerSize = random(outerSize / 2, outerSize - 1);
uint16_t color = colors[random(0, numColors)];
// **绘制外层矩形**
tft.fillRect(x, y, outerSize, outerSize, color);
// **绘制内层矩形（形成矩形环效果）**
tft.fillRect(x + outerSize / 4, y + outerSize / 4, innerSize / 2, innerSize / 2, GC9A01A_BLACK);
}
delay(200);
}[/code]
