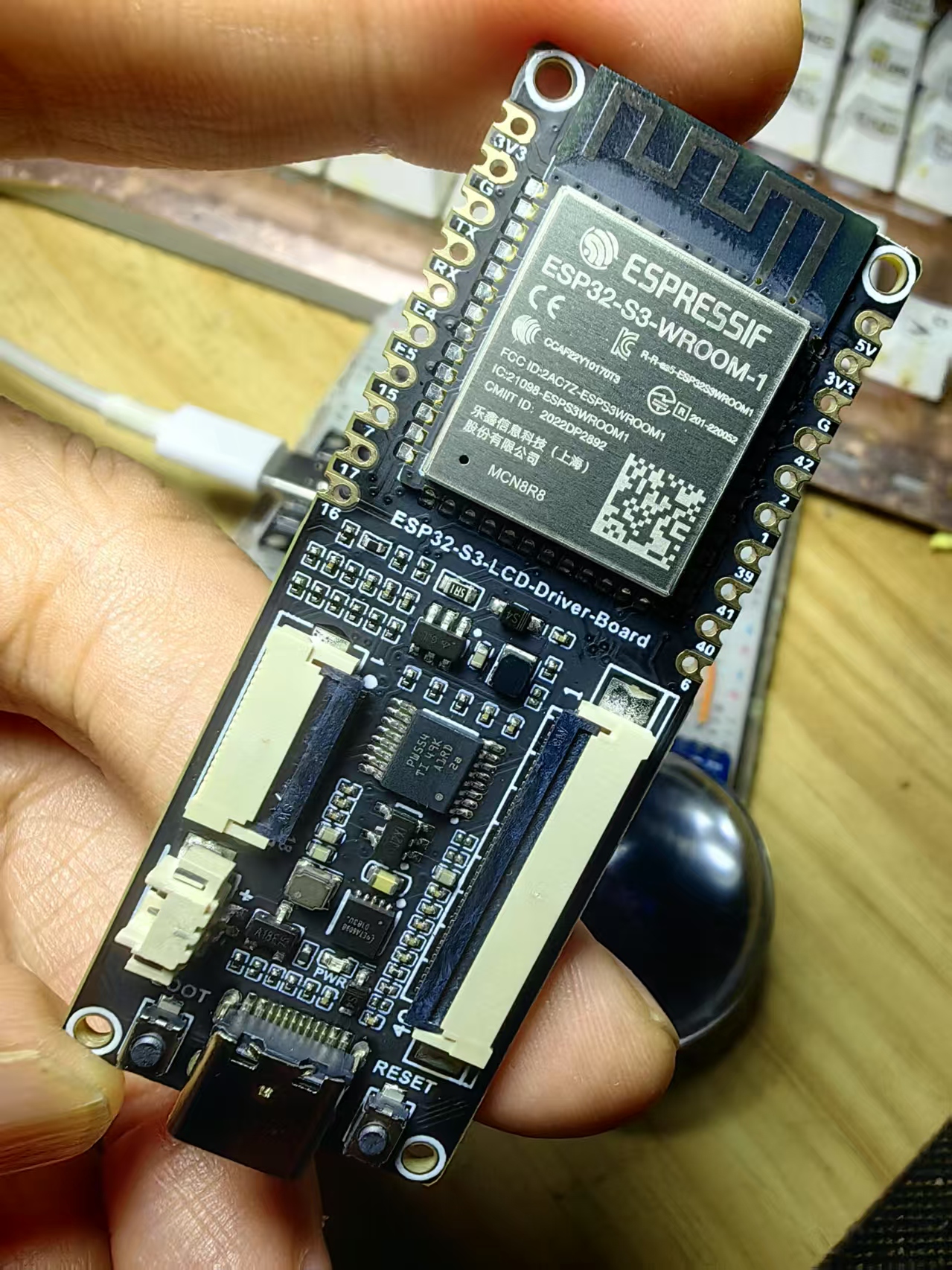

【花雕学编程】Arduino动手做（250）---ESP32-S3 RGB/SPI LCD 板
2025-04-172533
AI 快速预览详细
本文介绍了如何使用 ESP32-S3 开发板与 RGB/SPI LCD 显示屏进行连接。提供了详细的引脚配置和代码示例，帮助用户轻松实现显示屏功能。适合 Arduino 项目的开发者参考。
创作许可协议
本项目采用 None(不开放任何权利，保留所有权利) 进行许可。
创作许可协议
本项目采用 None(不开放任何权利，保留所有权利) 进行许可。
创作许可协议
本项目采用 None(不开放任何权利，保留所有权利) 进行许可。

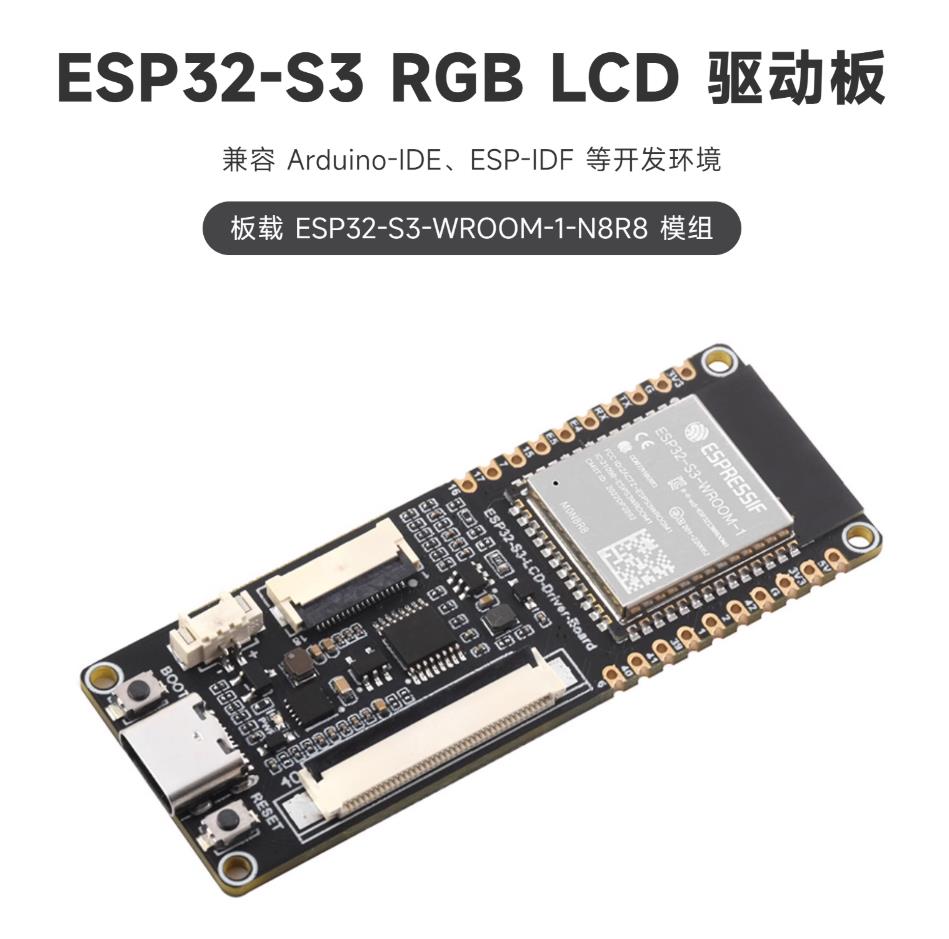

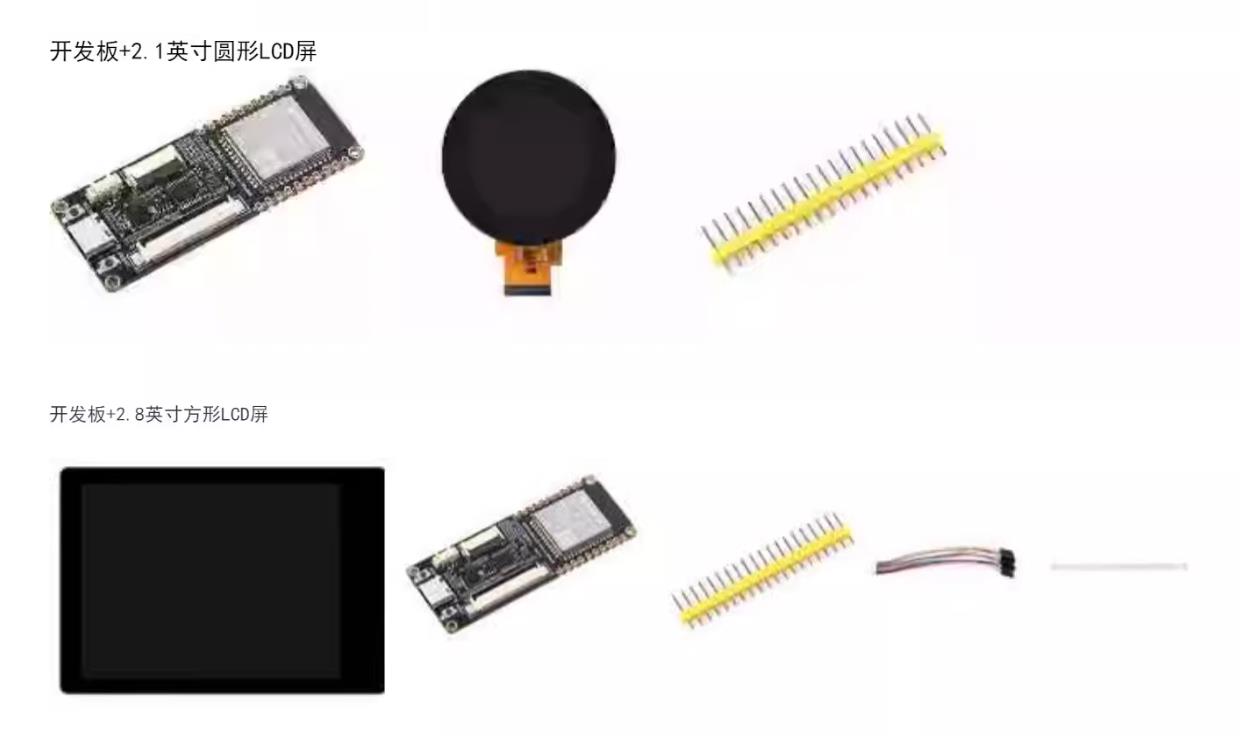

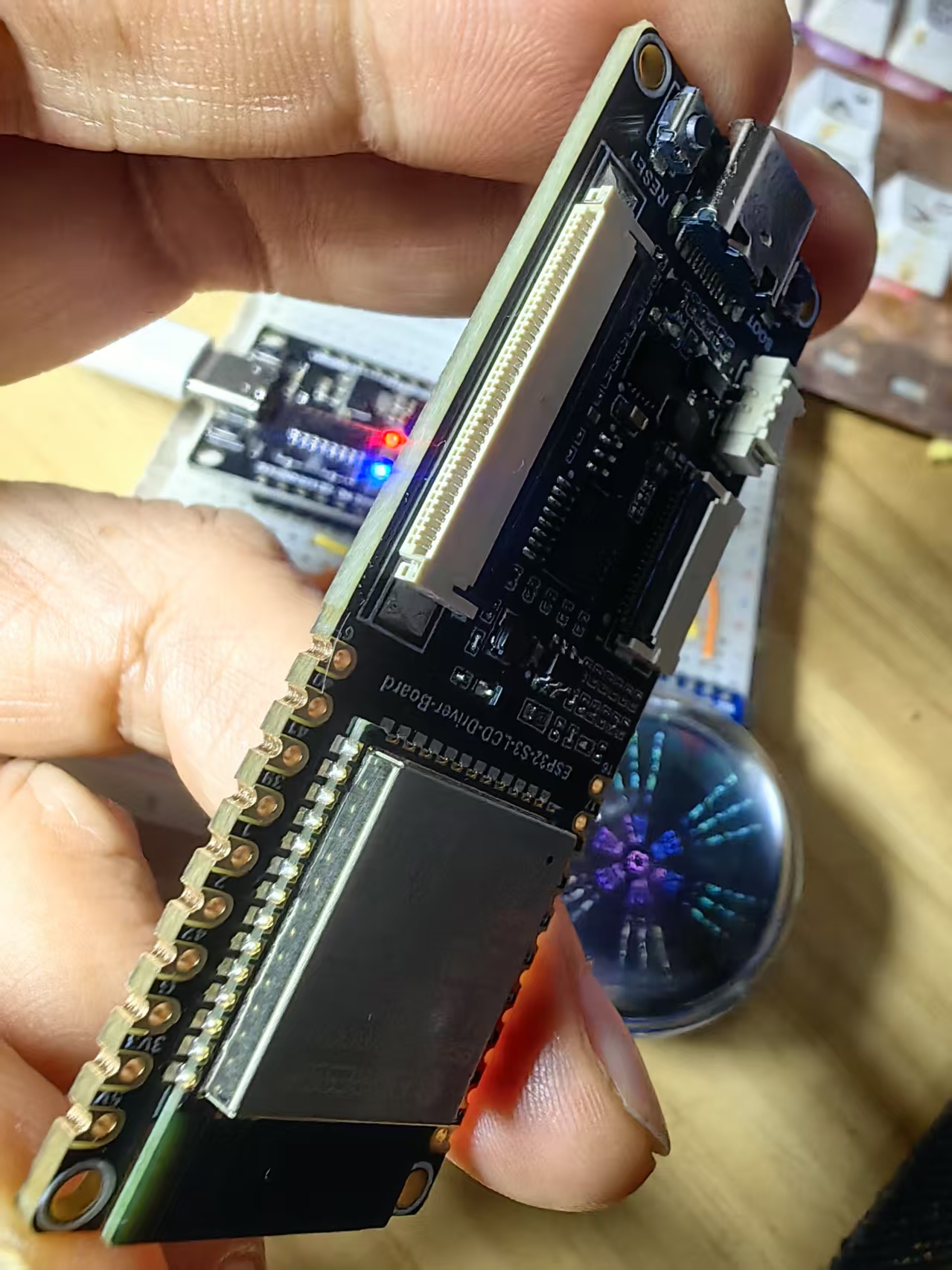

驱动板体积小巧，是一款搭载 40Pin SPI+RGB 接口和 18Pin SPI 屏幕接口的微控制器开发板。集成大容量 Flash 和 PSRAM，通过两种屏幕接口连接屏幕，可流畅运行 LVGL 等 GUI 界面程序。

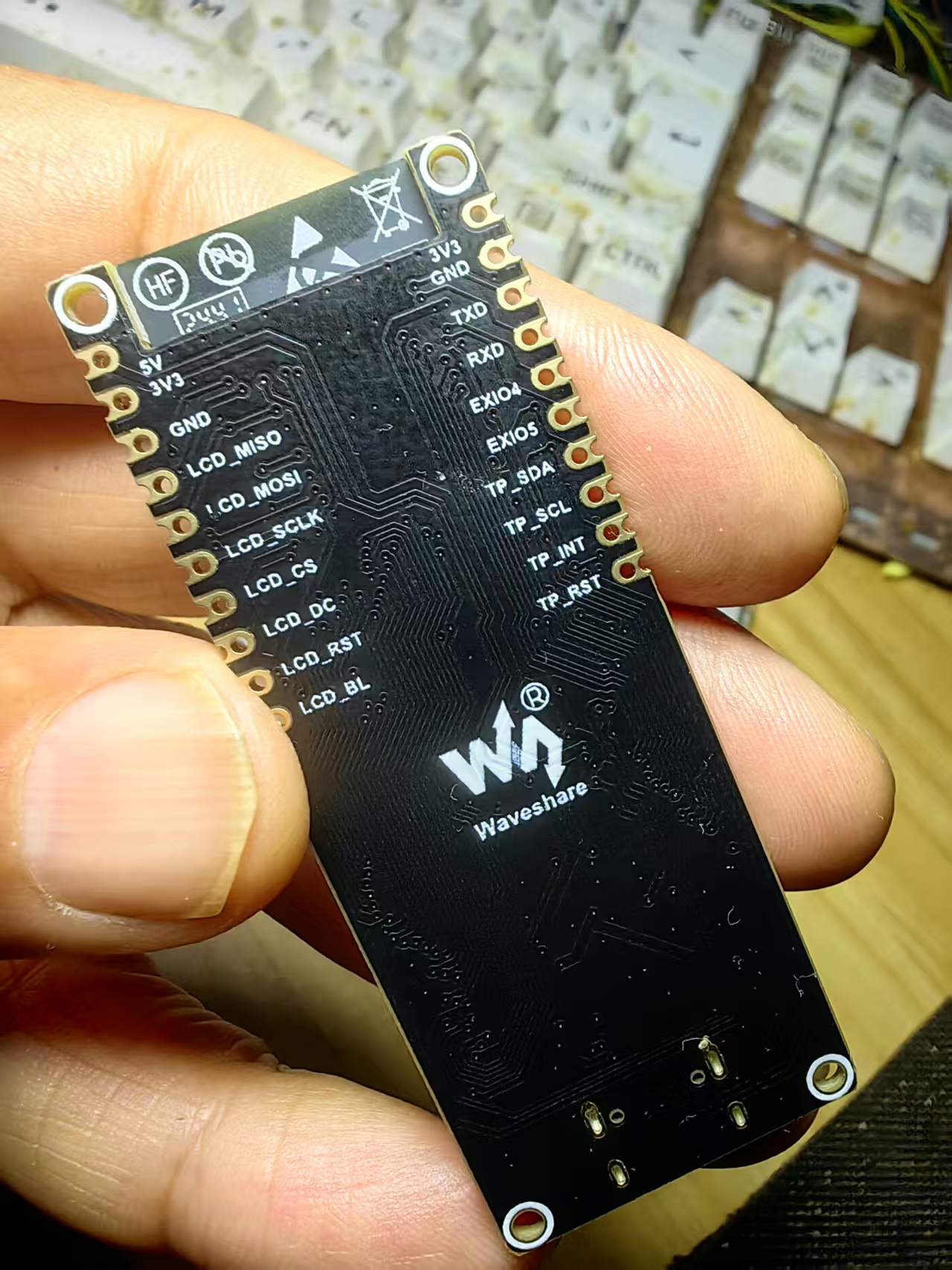

在硬件上，采用 ESP32-S3-WROOM-1-N8R8 模组，其搭载有 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz，内置 512KB SRAM（TCM）和 8MB PSRAM；板载高效充放电管理芯片 ETA6096 和 MX1.25 锂电池接口， 排针引脚接口兼容 18Pin SPI 屏幕，可兼容扩展多种外围设备，使用方便。在软件上，可选择 Arduino-IDE、ESP-IDF 等开发环境进行开发，从而可以轻松快速地入门，并将其应用于产品中。

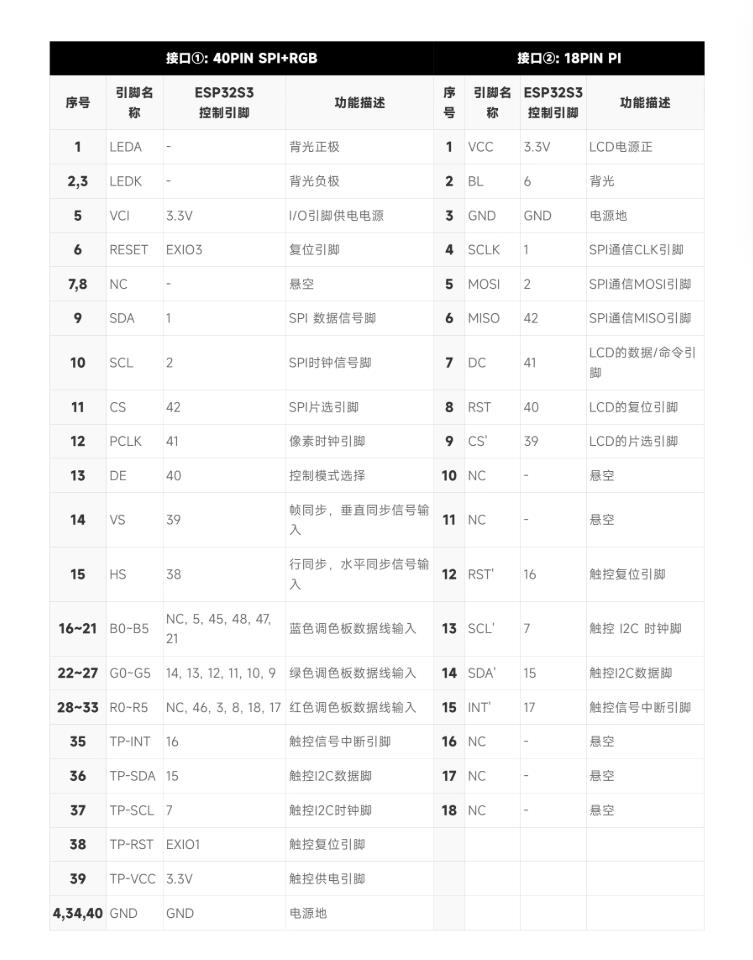

技术资料：https://www.waveshare.net/wiki/ESP32-S3-LCD-Driver-Board

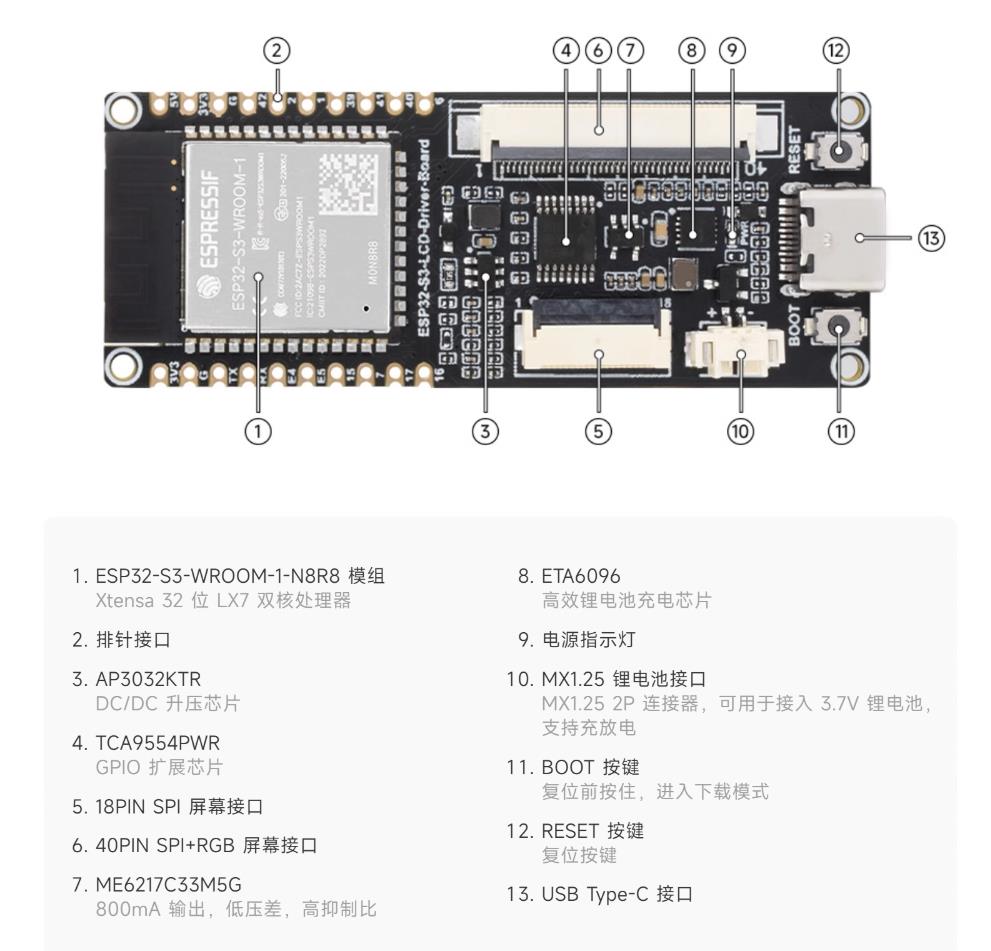

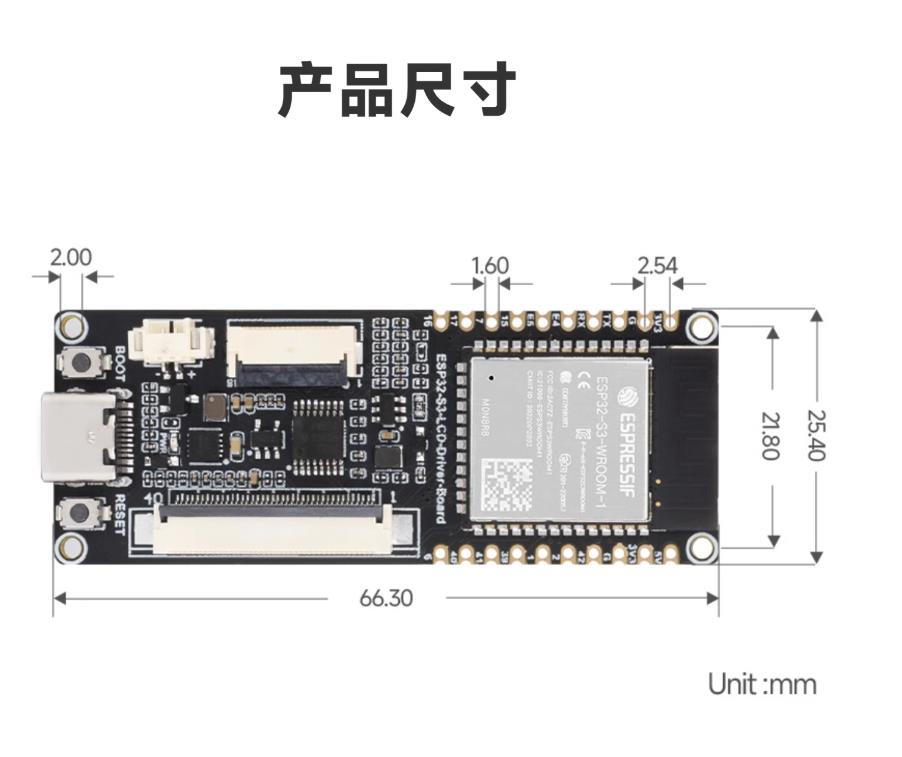

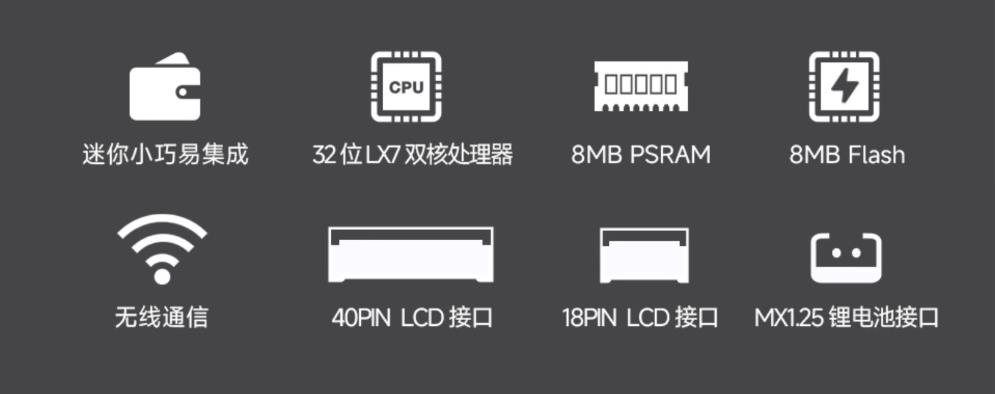

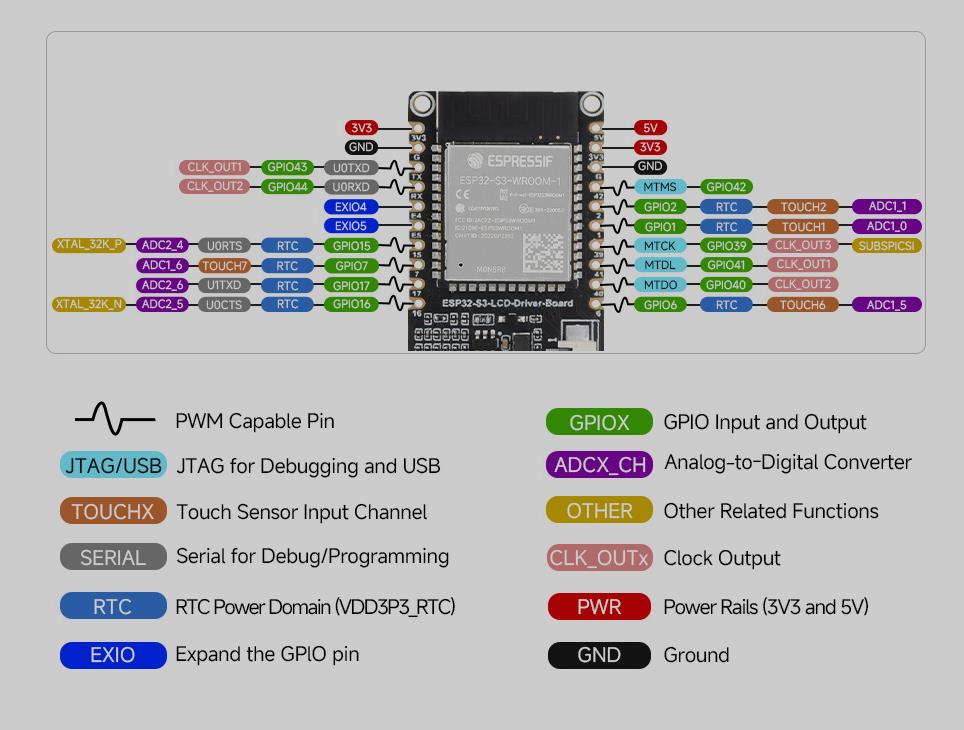

主要特性
1、采用 ESP32-S3-WROOM-1-N8R8模组，搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
2、集成 512KB SRAM、384KB ROM、8MB PSRAM、8MB Flash 存储器
3、集成 2.4GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信，具有优越的射频性能
4、采用 USB Type-C 接口，无需纠结正反插

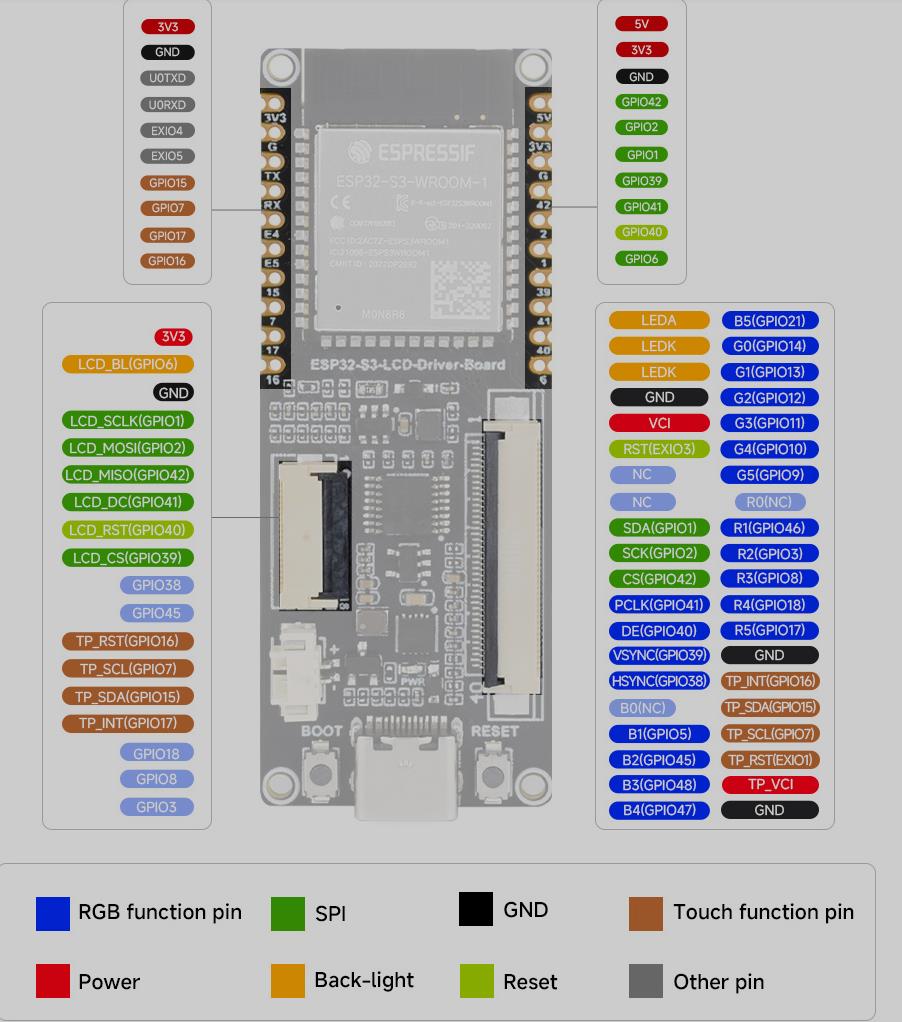

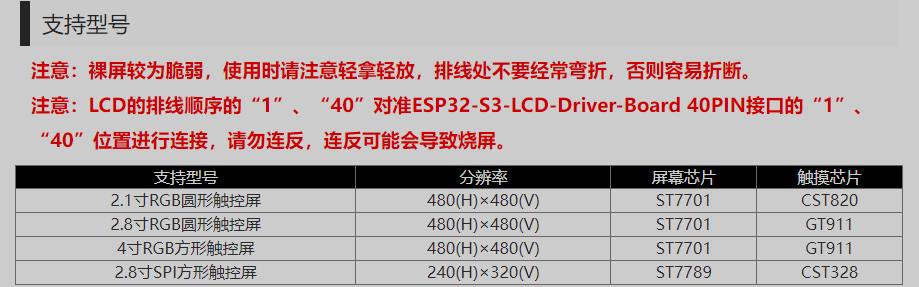

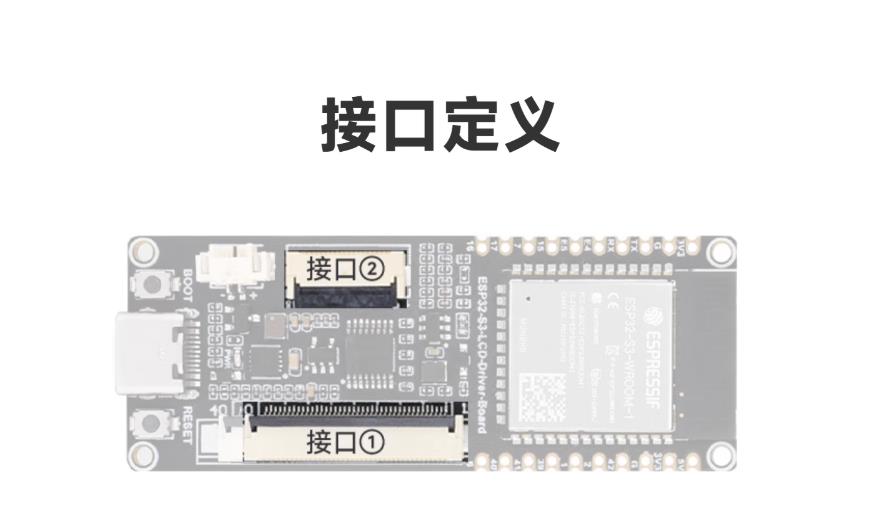

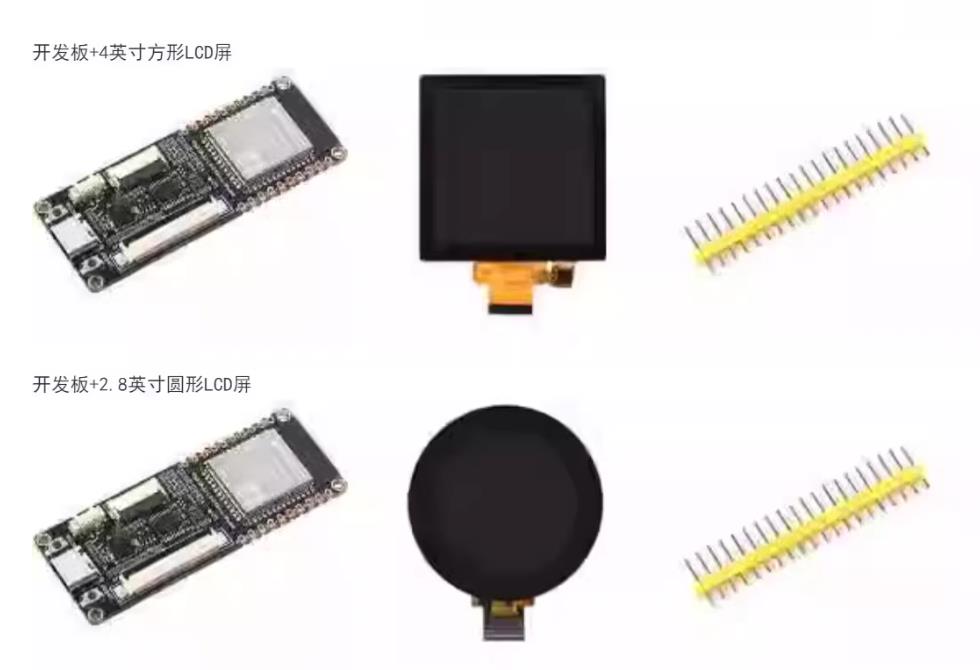

5、搭载40Pin 和 18Pin屏幕接口，兼容性和扩展性强
6、板载高效充放电管理芯片 ETA6096 和 MX1.25 电池接口
7、邮票孔设计，可直接焊接集成到用户自主设计的底板上
8、支持多种低功耗工作状态，可调节通信距离、数据率和功耗之间的平衡，满足各种应用场景的功耗需求

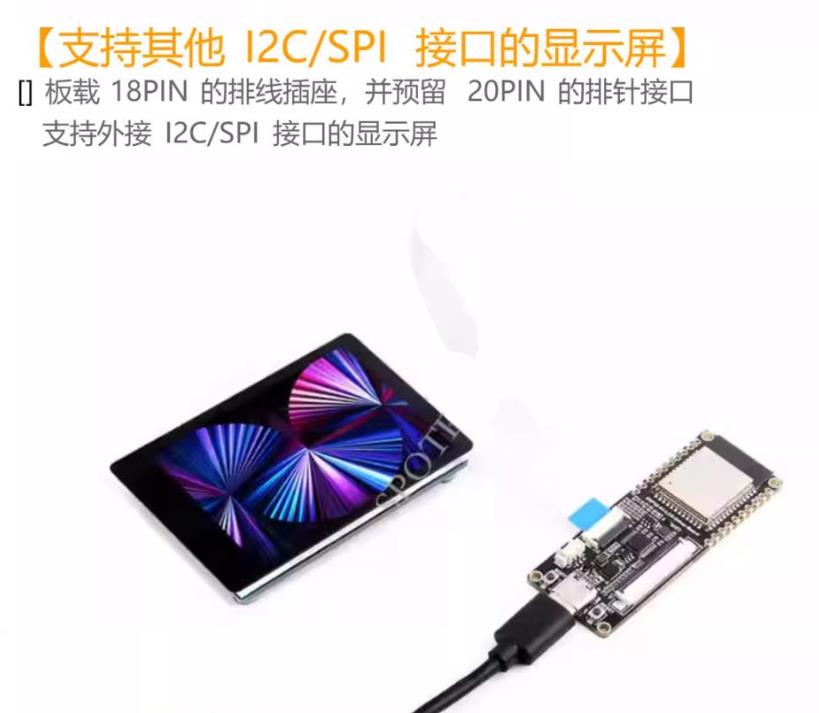

在硬件上，采用 ESP32-S3-WROOM-1-N8R8 模组，其搭载有 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz，内置 512KB SRAM（TCM）和 8MB PSRAM；板载高效充放电管理芯片 ETA6096 和 MX1.25 电池接口，排针引脚接口兼容 18Pin SPI屏幕，可兼容扩展多种外围设备，使用方便。
在软件上，可选择 ESP-IDF、Arduino等开发环境来进行开发，从而可以轻松快速地入门，并将其应用于产品中。
