【花雕学编程】Arduino动手做（249）--GC9A01气象站监测面板

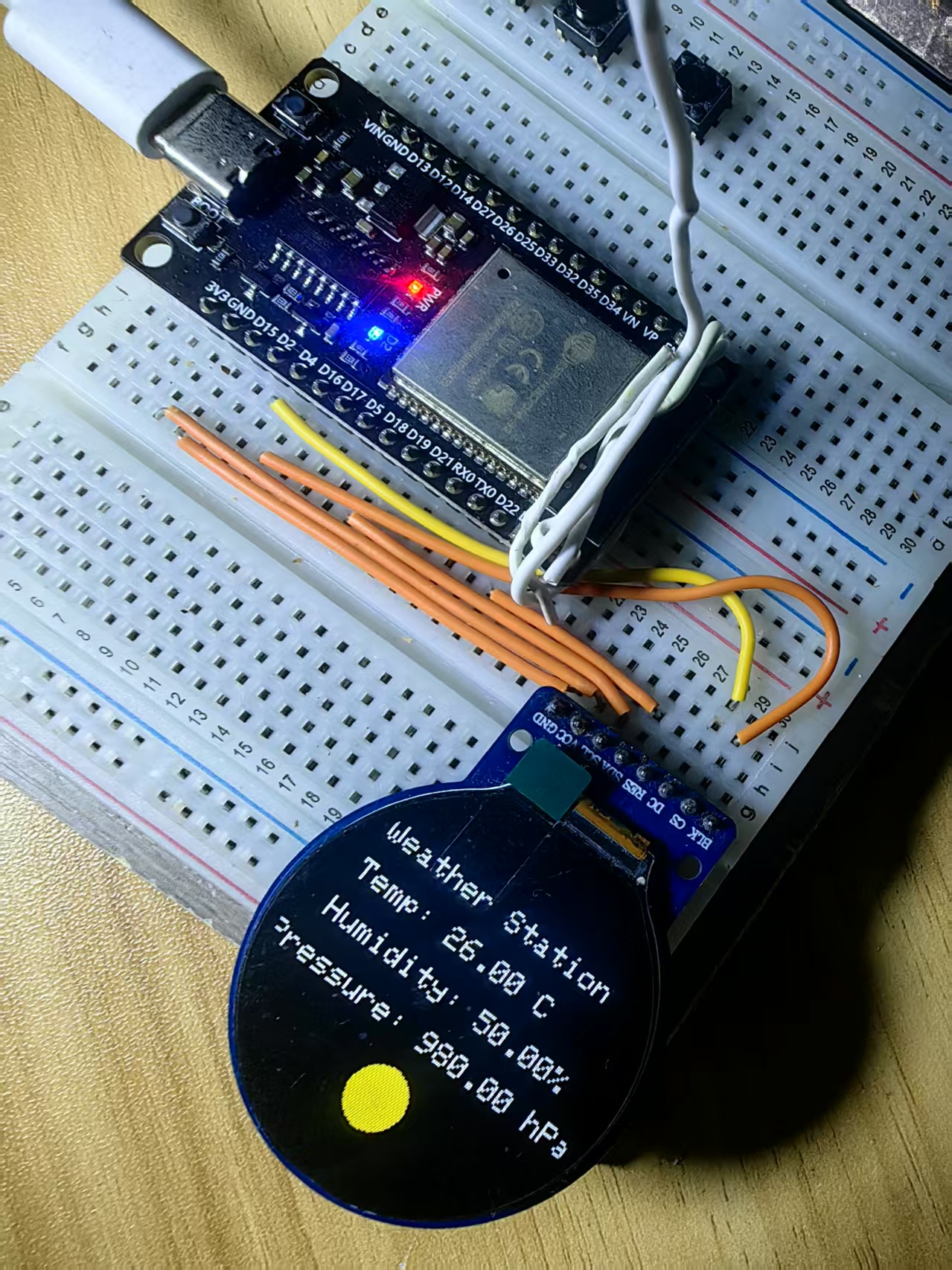

实验场景图 动态图

这段代码模拟气象站监测面板，它会随机生成温度、湿度和气压数据，并根据天气情况显示相应的图标（晴天、雨天、阴天），同时数据每 2 秒自动更新，保持动态变化 。
[b]代码结构[/b]1️⃣ 初始化屏幕
[list]
[*]TFT_eSPI 驱动 GC9A01 显示屏，设定 黑色背景，确保气象数据清晰可见。
[/list]2️⃣ 模拟气象数据
[list]
[*]random(-1, 2); 让 温度、湿度、气压 随机变化，模拟真实天气变化。
[/list]3️⃣ 天气图标显示
[list]
[*]drawWeatherIcon(temp, hum); 根据天气情况动态显示 晴天、阴天 或 雨天 图标。
[*]颜色区分不同天气，提升可读性。
[/list]4️⃣ 定期更新
[list]
[*]delay(2000); 每 2 秒刷新数据，确保气象面板持续变动，形成动态监测效果。
[/list]
[b]最终效果[/b]
温度高湿度低 → 显示太阳图标
湿度高 → 显示雨天图标
普通天气 → 显示阴天图标
屏幕实时更新数据，形成动态气象监测

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
项目之一百一十六：ESP32+GC9A01之模拟气象站监测面板
实验开源代码
[code]/*
【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
项目之一百一十六：ESP32+GC9A01之模拟气象站监测面板
*/
// GC9A01---------- ESP32
// RST ------------ NC（复位引脚，此处未连接）
// CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
// DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
// SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
// SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
// GND ------------ GND（接地引脚，连接到ESP32的接地端）
// VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）
#include
#define SCREEN_WIDTH 240
#define SCREEN_HEIGHT 240
TFT_eSPI tft = TFT_eSPI();
float temperature = 25.0; // **初始温度**
float humidity = 50.0; // **初始湿度**
float pressure = 1013.0; // **初始气压**
#define TFT_GREY 0x5AEB // **定义灰色**
void setup() {
Serial.begin(115200);
tft.init();
tft.setRotation(2);
tft.fillScreen(TFT_BLACK);
tft.setTextColor(TFT_WHITE);
tft.setTextSize(2);
}
void drawWeatherIcon(float temp, float hum) {
if (temp > 25 && hum < 60) {
tft.fillCircle(120, 190, 20, TFT_RED); // **红色为晴天（太阳）**
} else if (hum > 80) {
tft.fillRect(120, 190, 40, 20, TFT_BLUE); // **黄色为雨天（云+雨）**
} else {
tft.fillCircle(120, 190, 20, TFT_GREY); // **灰色为阴天（云）**
}
}
void displayWeather() {
tft.fillScreen(TFT_BLACK);
tft.setCursor(20, 50);
tft.print("Weather Station");
// **随机模拟天气数据**
temperature += random(-1, 2);
humidity += random(-2, 3);
pressure += random(-5, 5);
drawWeatherIcon(temperature, humidity); // **根据数据绘制天气图标**
// **温度**
tft.setCursor(30, 80);
tft.print("Temp: " + String(temperature) + " C");
// **湿度**
tft.setCursor(20, 110);
tft.print("Humidity: " + String(humidity) + "%");
// **气压**
tft.setCursor(0, 140);
tft.print("Pressure: " + String(pressure) + " hPa");
delay(1000); // **定期更新**
}
void loop() {
displayWeather();
}[/code]
