【花雕学编程】Arduino动手做（249）--GC9A01间距变化的网格

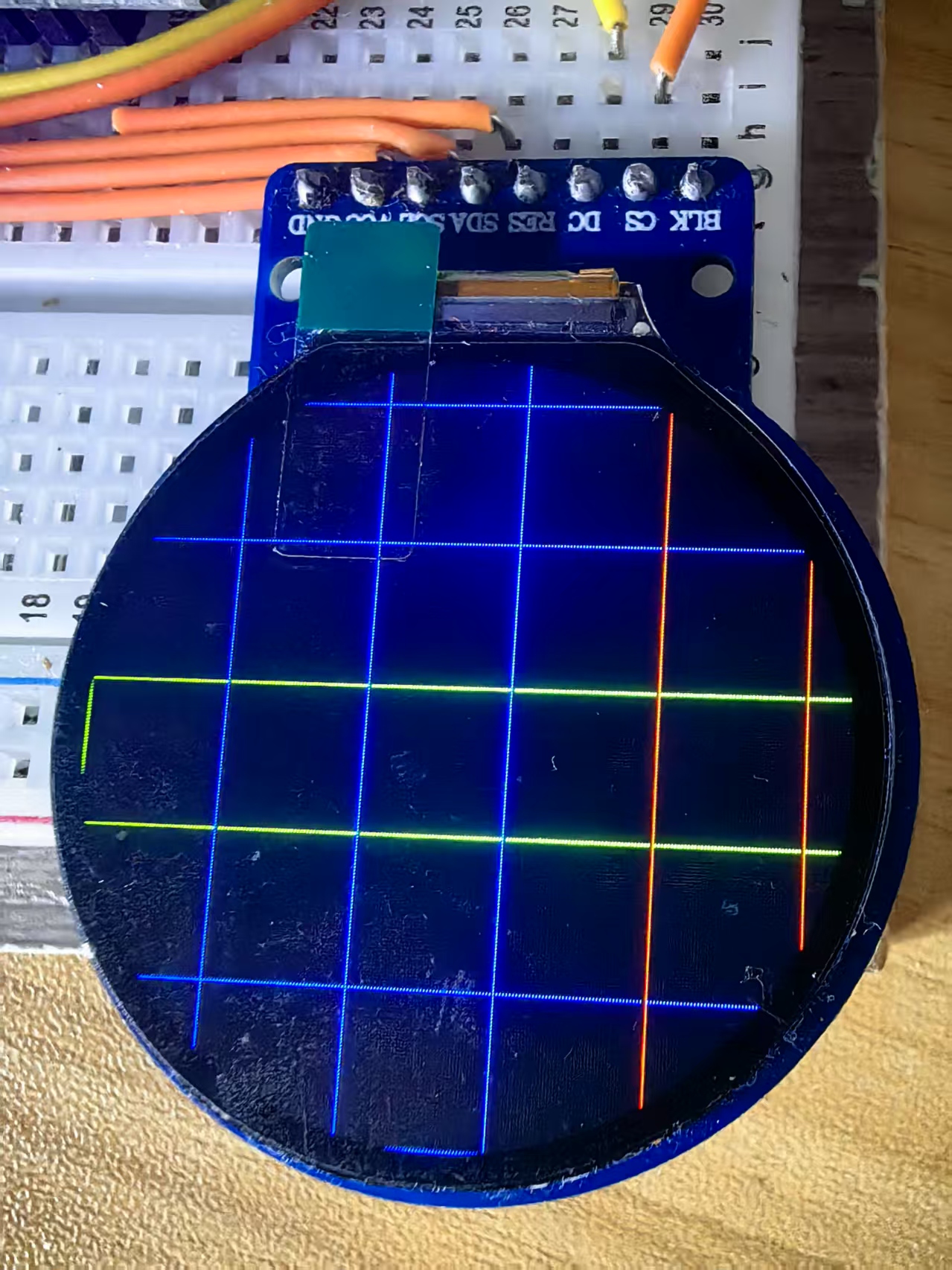

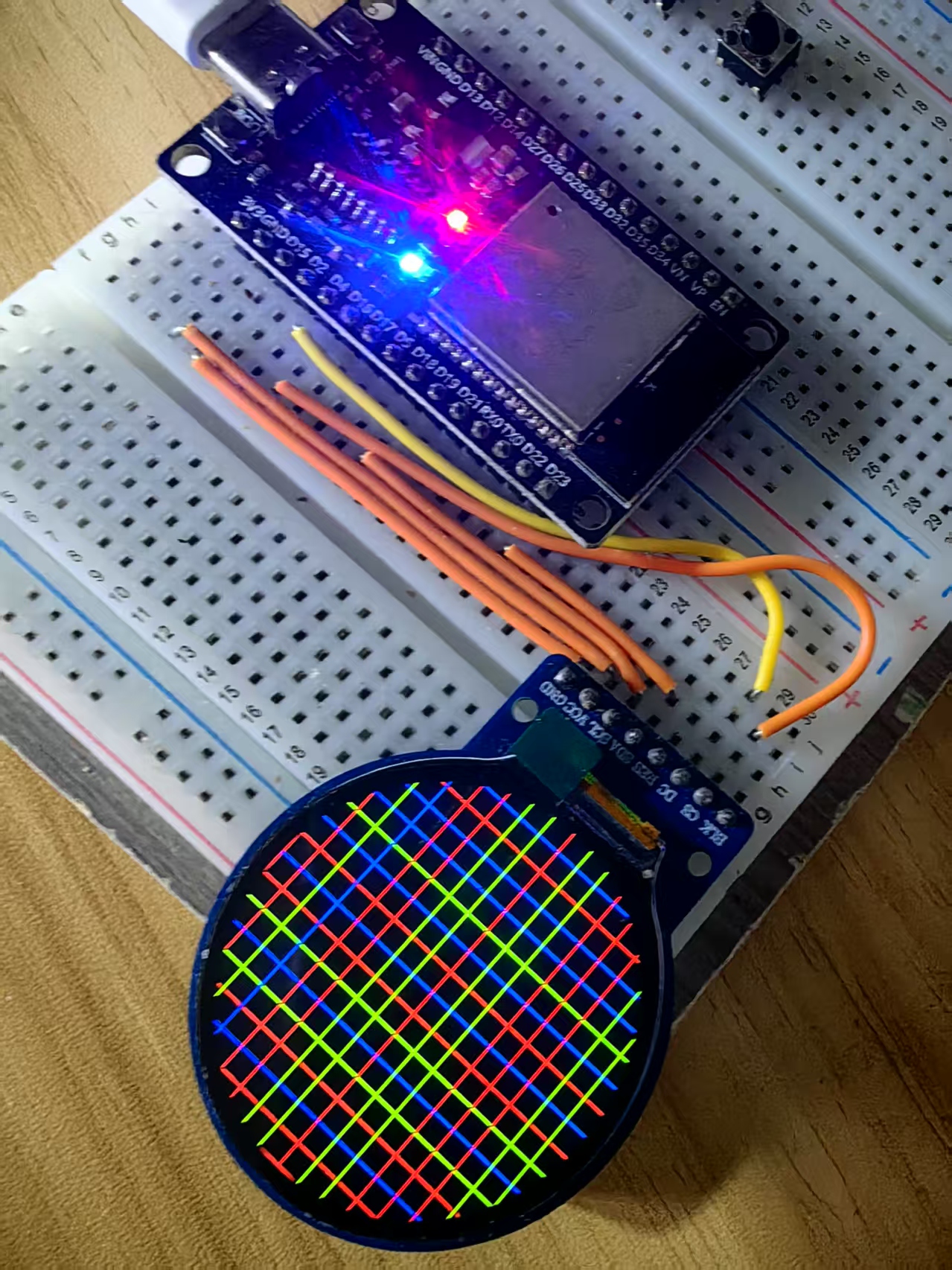

实验场景图 动态图

这段代码在 ESP32 的 TFT 显示屏 上绘制动态网格 ，其中线条间距会在 5 到 50 像素 之间循环变化，每 0.5 秒 更新一次，让网格不断收缩和扩展。
[b]核心逻辑[/b]1️⃣ 初始化屏幕 → 使用 TFT_eSPI 控制 ESP32 屏幕，设置 方向 和 背景色
2️⃣ 动态变化网格间距 → 通过 updateSpacing() 控制 间距在 5-50 之间递增和递减
3️⃣ 每 0.5 秒刷新网格 → 使用 millis() 进行时间判断，确保刷新过程不会阻塞其他执行
4️⃣ 随机选择线条颜色 → 通过 getRandomColor() 让 每条线随机变为红、绿、蓝
5️⃣ 形成循环动画效果 → 线条间距会 逐渐增加然后减少，反复循环，让网格动态变化
[b]最终效果[/b]规则间隔的网格，每 0.5 秒动态调整间距
红、绿、蓝随机组合，颜色不断变化
线条间距在 5-50 之间循环变化，形成动态动画

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）

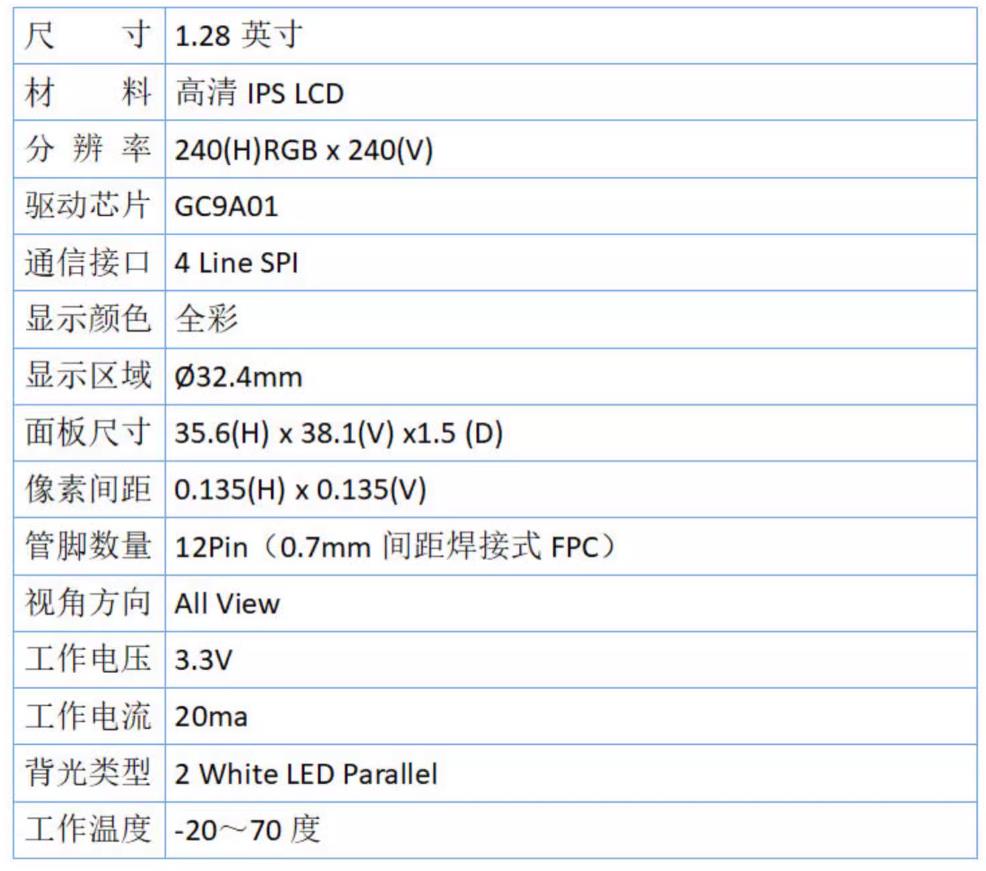

实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
项目之一百二十三：ESP32+GC9A01之线条间距在 5-50 之间递增和递减的动态网格
实验开源代码
[code]/*
【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
项目之一百二十三：ESP32+GC9A01之线条间距在 5-50 之间递增和递减的动态网格
*/
// GC9A01---------- ESP32
// RST ------------ NC（复位引脚，此处未连接）
// CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
// DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
// SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
// SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
// GND ------------ GND（接地引脚，连接到ESP32的接地端）
// VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）
#include
TFT_eSPI tft = TFT_eSPI();
#define SCREEN_WIDTH 240
#define SCREEN_HEIGHT 240
#define MIN_SPACING 5 // 最小间距
#define MAX_SPACING 50 // 最大间距
#define REFRESH_INTERVAL 500 // 0.5秒刷新一次
int spacing = MIN_SPACING; // 当前间距
bool increasing = true; // 控制增长或减小
unsigned long lastUpdate = 0;
void setup() {
tft.init();
tft.setRotation(1);
tft.fillScreen(TFT_BLACK);
randomSeed(analogRead(0));
}
void loop() {
if (millis() - lastUpdate > REFRESH_INTERVAL) {
lastUpdate = millis();
drawRandomGrid();
updateSpacing();
}
}
/**
* 绘制随机颜色网格
*/
void drawRandomGrid() {
tft.fillScreen(TFT_BLACK);
for (int x = 0; x < SCREEN_WIDTH; x += spacing) {
tft.drawLine(x, 0, x, SCREEN_HEIGHT, getRandomColor());
}
for (int y = 0; y < SCREEN_HEIGHT; y += spacing) {
tft.drawLine(0, y, SCREEN_WIDTH, y, getRandomColor());
}
}
/**
* 生成随机颜色（红、绿、蓝）
*/
uint16_t getRandomColor() {
int r = random(0, 3);
if (r == 0) return TFT_RED;
if (r == 1) return TFT_GREEN;
return TFT_BLUE;
}
/**
* 更新线条间距，实现 5-50 之间循环变化
*/
void updateSpacing() {
if (increasing) {
spacing += 5;
if (spacing >= MAX_SPACING) increasing = false;
} else {
spacing -= 5;
if (spacing <= MIN_SPACING) increasing = true;
}
}[/code]
