【花雕学编程】Arduino动手做（249）---GC9A01彩色柱状频谱

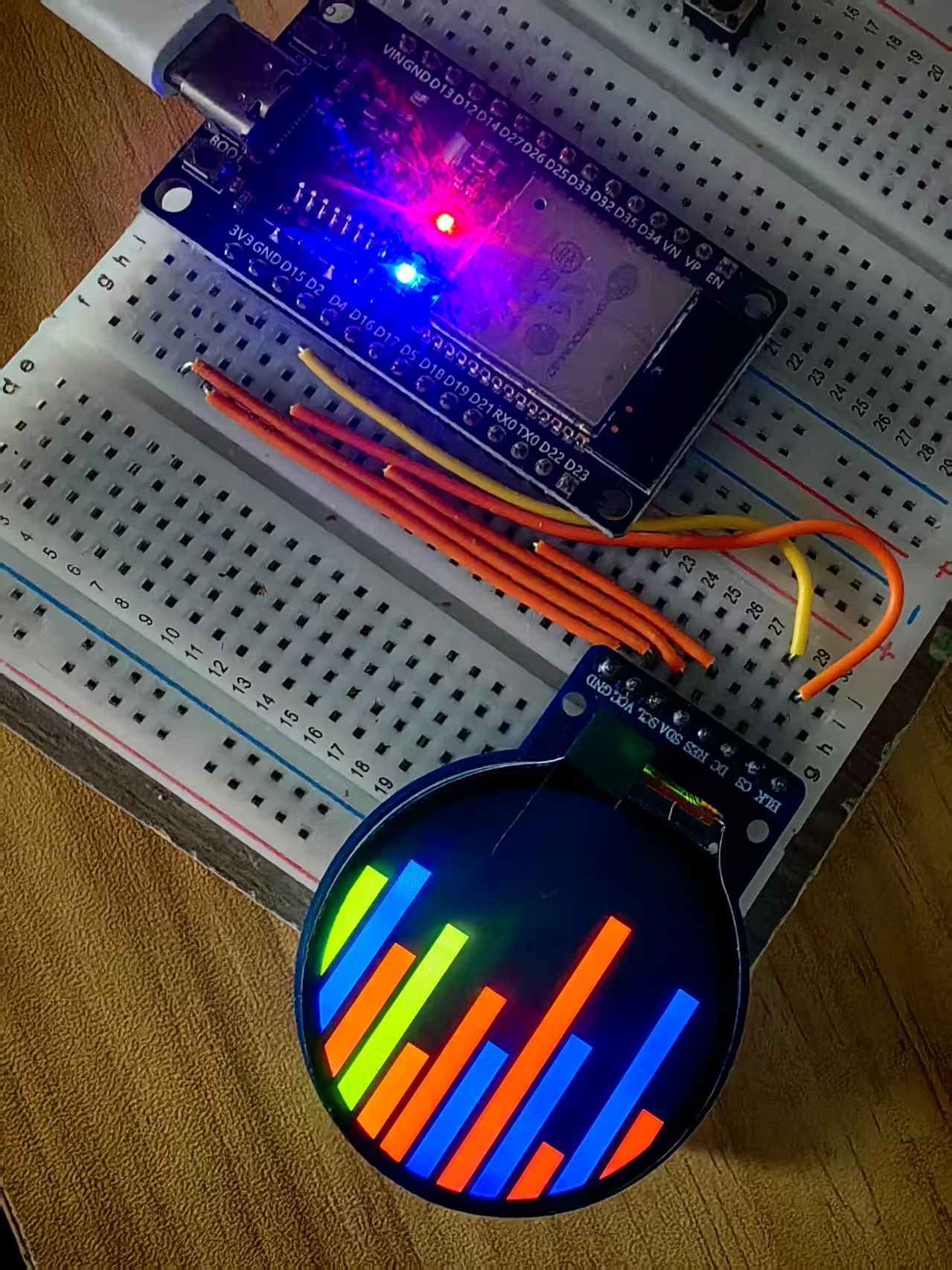

实验场景图 动态图

代码解读
这段代码用于在 ESP32 + GC9A01 TFT 显示屏 上模拟彩色动态柱状频谱 ，类似音乐可视化效果。
核心逻辑
1️⃣ 随机高度 → 每个柱状条的高度随机变化，模拟音频波动
2️⃣ 随机颜色 → 仅使用红、绿、蓝，形成炫酷的频谱效果
3️⃣ 底部生长 → 频谱从底部向上变化，模拟音频可视化
4️⃣ 动态刷新 → 每 200 毫秒 自动变化，让画面实时更新
最终效果
屏幕上动态变化的彩色柱状频谱
每秒刷新，模拟音频波动效果
颜色随机变换，让视觉更具动感

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
项目之一百三十一：ESP32+GC9A01之模拟彩色动态柱状频谱，类似于音乐可视化的效果
实验开源代码
[code]/*
【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
项目之一百三十一：ESP32+GC9A01之模拟彩色动态柱状频谱，类似于音乐可视化的效果
*/
// GC9A01---------- ESP32
// RST ------------ NC（复位引脚，此处未连接）
// CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
// DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
// SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
// SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
// GND ------------ GND（接地引脚，连接到ESP32的接地端）
// VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）
#include
TFT_eSPI tft = TFT_eSPI();
#define SCREEN_WIDTH 240
#define SCREEN_HEIGHT 240
#define NUM_BARS 12 // 柱子数量
#define BAR_WIDTH 15 // 柱子宽度
#define MAX_HEIGHT 200 // 柱子最大高度
#define REFRESH_RATE 200 // 刷新间隔（毫秒）
int barHeight[NUM_BARS];
uint16_t barColor[NUM_BARS];
void setup() {
tft.init();
tft.setRotation(2);
tft.fillScreen(TFT_BLACK);
randomSeed(analogRead(0));
}
void loop() {
generateSpectrum(); // 更新频谱
drawSpectrum(); // 绘制频谱
delay(REFRESH_RATE); // 控制刷新速率
}
/**
* 生成随机柱状图高度和颜色
*/
void generateSpectrum() {
for (int i = 0; i < NUM_BARS; i++) {
barHeight[i] = random(20, MAX_HEIGHT);
barColor[i] = getRandomColor(); // 使用随机红、绿、蓝颜色
}
}
/**
* 绘制动态柱状频谱
*/
void drawSpectrum() {
tft.fillScreen(TFT_BLACK);
for (int i = 0; i < NUM_BARS; i++) {
int x = i * (BAR_WIDTH + 5); // 控制柱子间距
int y = SCREEN_HEIGHT - barHeight[i]; // 让柱子从底部开始增长
tft.fillRect(x, y, BAR_WIDTH, barHeight[i], barColor[i]); // 绘制柱子
}
}
/**
* 生成随机颜色（红、绿、蓝）
*/
uint16_t getRandomColor() {
int r = random(0, 3);
if (r == 0) return TFT_RED;
if (r == 1) return TFT_GREEN;
return TFT_BLUE;
}[/code]
