【花雕学编程】Arduino动手做（220）---P6全彩16X32单元板

实验场景图

代码解读
1. 引入所需库
[code]#include [/code]
ESP32-HUB75-MatrixPanel-I2S-DMA.h：这是一个用于驱动 HUB75 接口的 LED 矩阵屏的库，专为 ESP32 设计，利用 I2S 接口和 DMA 技术实现高效的图像刷新。
Adafruit_GFX.h：这是 Adafruit 提供的图形库，提供了绘制图形和文本的基本功能，ESP32-HUB75-MatrixPanel-I2S-DMA 库兼容此库，使得在 LED 矩阵上绘制图形变得更加方便。​
2. 创建显示配置对象
[code]HUB75_I2S_CFG mxconfig(32, 16, 1);[/code]
(32, 16, 1)：这三个参数分别表示矩阵的宽度（32 个像素）、高度（16 个像素）和级联的面板数量（1 块）。​
3. 设置引脚配置函数
[code]void setupPins() {[/code]
此函数用于配置 ESP32 与 LED 矩阵之间的连接引脚。
r1、g1、b1 分别对应红、绿、蓝色通道的引脚。
a、b、c、d 是矩阵的地址引脚，用于选择显示的行。
lat 和 oe 分别是锁存器和输出使能引脚，控制数据的锁存和显示。
这些引脚的配置需要根据实际硬件连接进行调整。​
4. 创建矩阵对象
[code]MatrixPanel_I2S_DMA matrix(mxconfig);[/code]
MatrixPanel_I2S_DMA：这是一个类，用于控制 LED 矩阵的显示。
mxconfig：传入之前配置的矩阵参数。
通过此对象，可以调用各种方法来控制矩阵的显示内容。​
5. 初始化设置
[align=left][backcolor=rgb(247, 247, 247)] void setup() {[/backcolor][/align][code]setupPins(); // 设置引脚[/code]
setupPins()：调用之前定义的函数，设置引脚。
matrix.begin()：初始化矩阵屏幕，准备开始显示内容。
matrix.setBrightness8(64)：设置矩阵的亮度，范围是 0（最暗）到 255（最亮）。
matrix.fillScreen(matrix.color565(0, 0, 0))：清空屏幕，填充黑色。
matrix.drawPixel(x, y, color)：在指定位置绘制一个像素，color565(r, g, b) 用于将 RGB 值转换为 16 位颜色值。​
6. 主循环函数
[code]void loop() { // 主循环为空，保持显示内容[/code]
此函数为空，表示程序只在 setup() 中进行初始化和显示设置，之后不再进行其他操作。​
总结
这段代码的主要功能是：​
配置 ESP32 与 HUB75 接口的 LED 矩阵之间的连接引脚。
初始化矩阵屏幕，并设置亮度。
清空屏幕并显示红、绿、蓝三种颜色的测试点。​

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百二十：P6全彩LED模组 16X32显示屏单元板 P6-RGB-16X32-8S室内全彩8扫电子屏（HX-P6-16X32-A）
项目一：P6全彩16X32单元板点亮几个灯
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百二十：P6全彩LED模组 16X32显示屏单元板 P6-RGB-16X32-8S室内全彩8扫电子屏（HX-P6-16X32-A）
项目一：P6全彩16X32单元板点亮几个灯
*/
#include
#include
// 创建配置（32x16，一块面板）
HUB75_I2S_CFG mxconfig(32, 16, 1);
// 使用你指定的引脚配置
void setupPins() {
mxconfig.gpio.r1 = 25; // 红色通道引脚
mxconfig.gpio.g1 = 26; // 绿色通道引脚
mxconfig.gpio.b1 = 27; // 蓝色通道引脚
mxconfig.gpio.a = 23; // 地址 A 引脚
mxconfig.gpio.b = 19; // 地址 B 引脚
mxconfig.gpio.c = 5; // 地址 C 引脚
mxconfig.gpio.d = 17; // 地址 D 引脚
mxconfig.gpio.lat = 4; // latch 引脚
mxconfig.gpio.oe = 15; // 输出使能引脚
// 注意：clk 默认为 GPIO 16，如你用其它引脚，请加上
// mxconfig.gpio.clk = ...;
}
// 创建矩阵对象
MatrixPanel_I2S_DMA matrix(mxconfig);
void setup() {
setupPins(); // 设置引脚
matrix.begin(); // 初始化矩阵屏幕
matrix.setBrightness8(64); // 设置亮度，范围 0~255
matrix.fillScreen(matrix.color565(0, 0, 0)); // 清屏，填充黑色
// 显示测试点（红、绿、蓝）
matrix.drawPixel(0, 0, matrix.color565(255, 0, 0)); // 红色
matrix.drawPixel(1, 0, matrix.color565(0, 255, 0)); // 绿色
matrix.drawPixel(2, 0, matrix.color565(0, 0, 255)); // 蓝色
}
void loop() {
// 主循环为空，保持显示内容
}[/code]

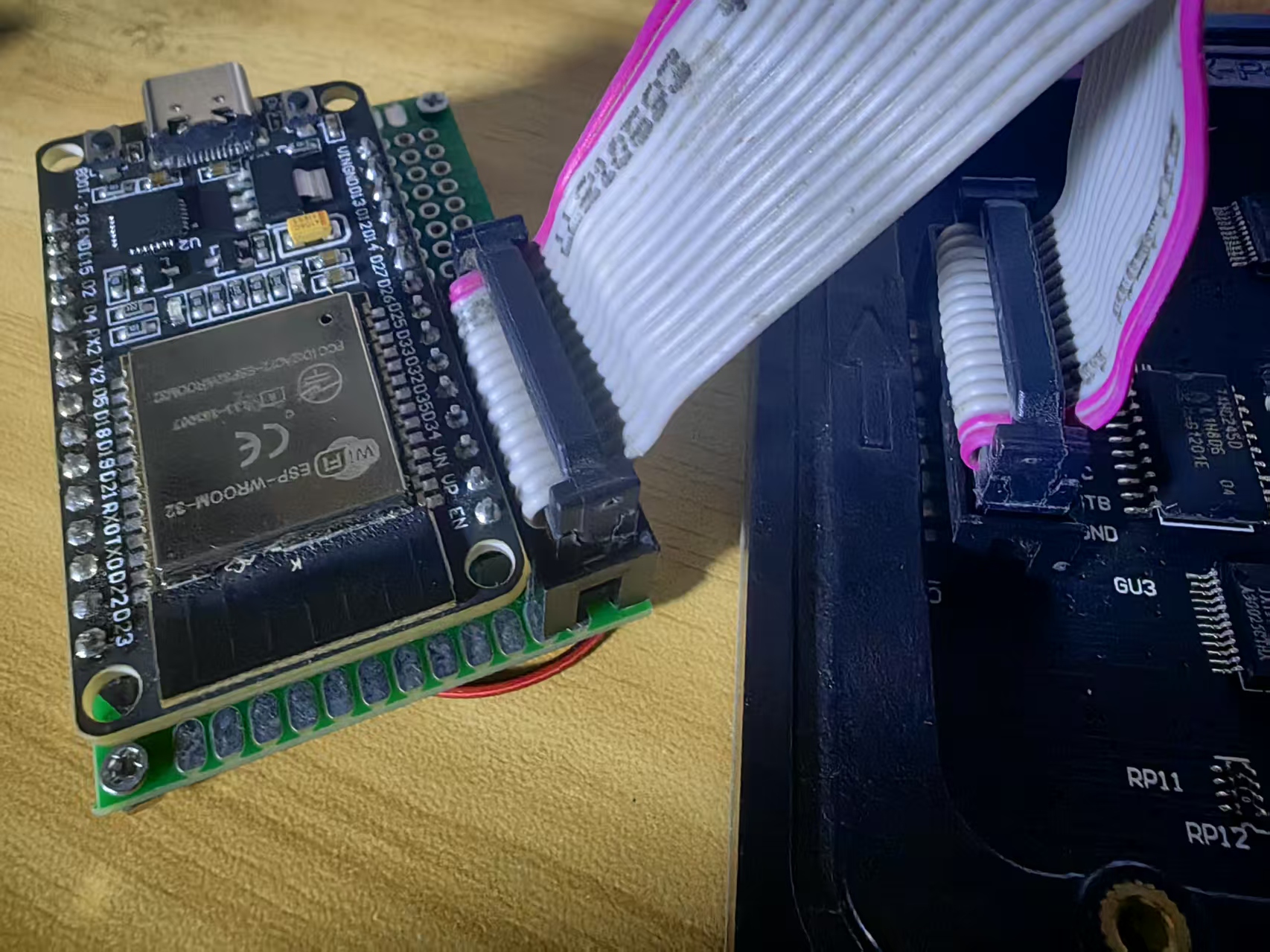

使用P16排线连接扩展板与P6全彩16X32单元板

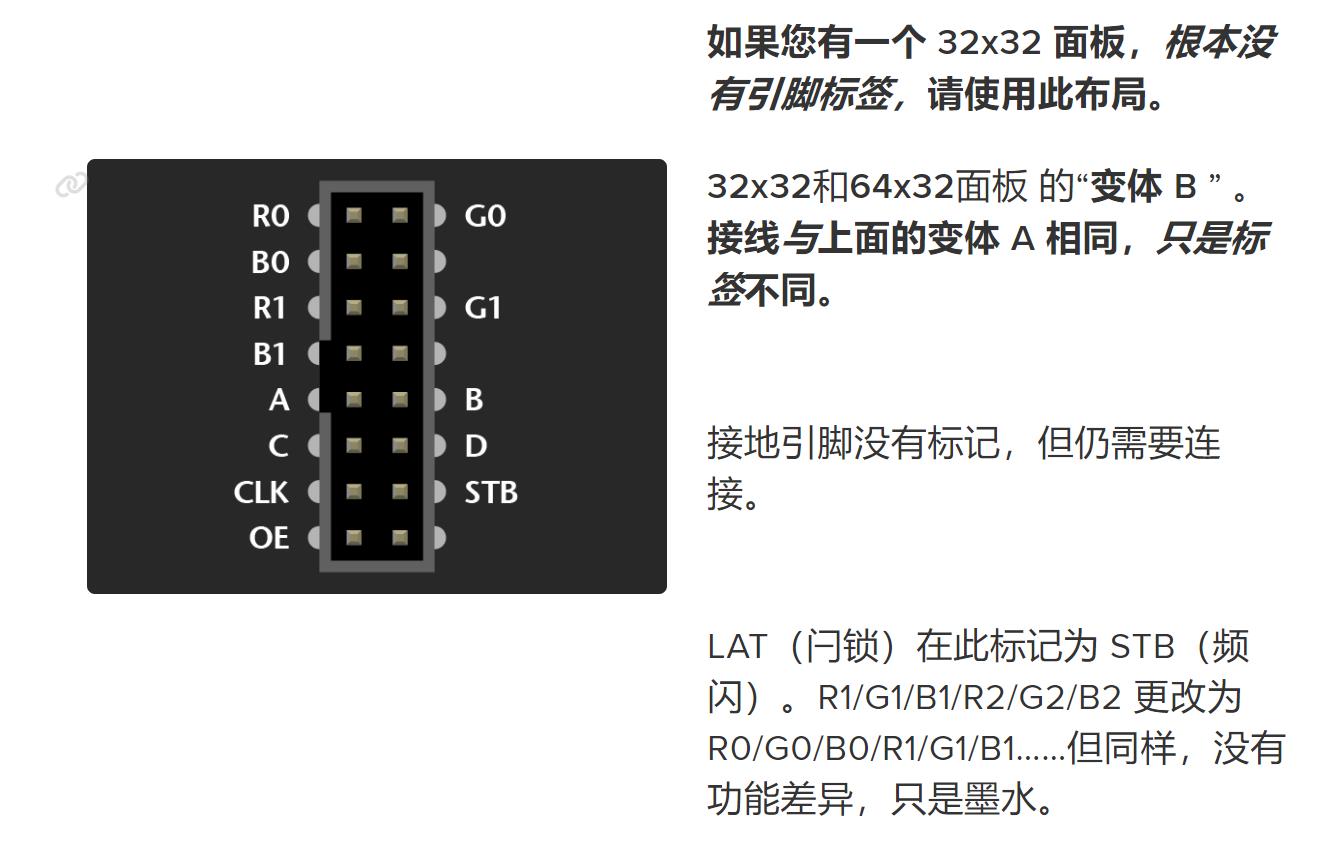

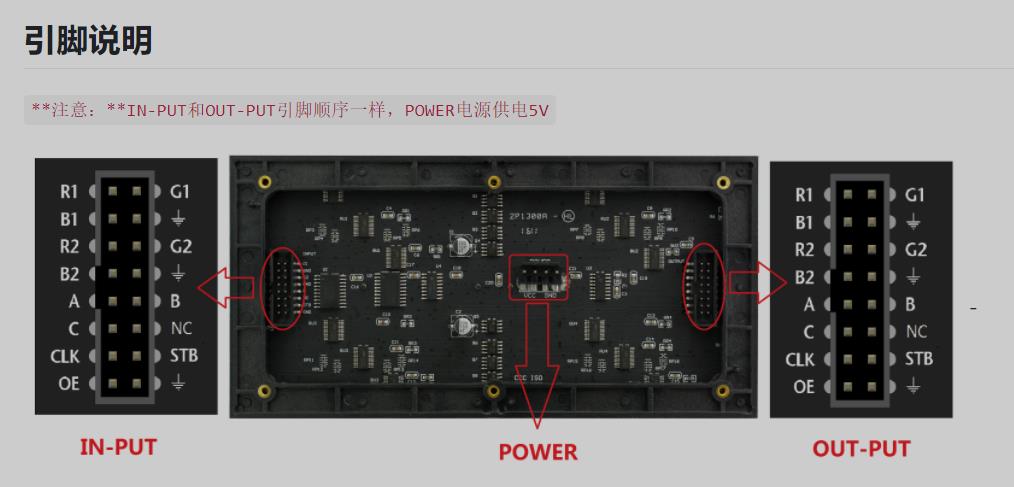

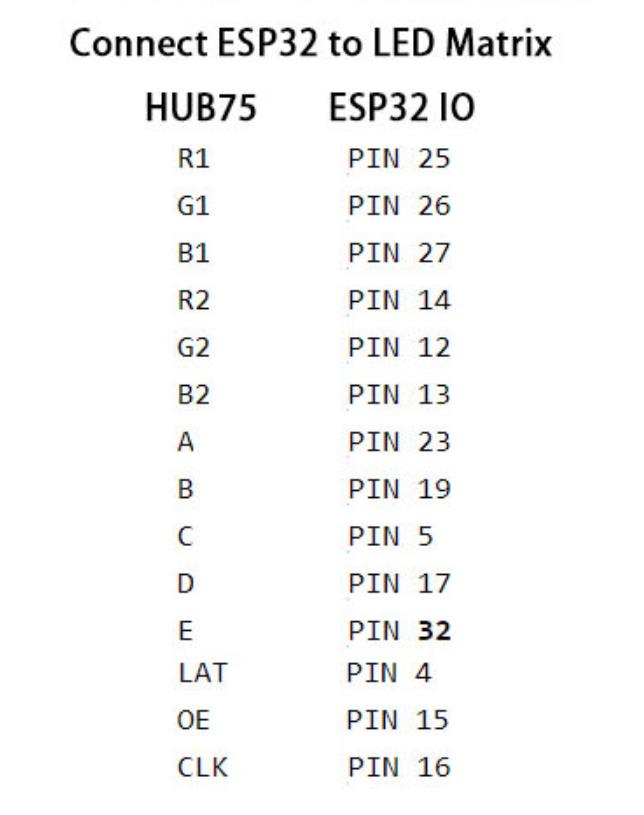

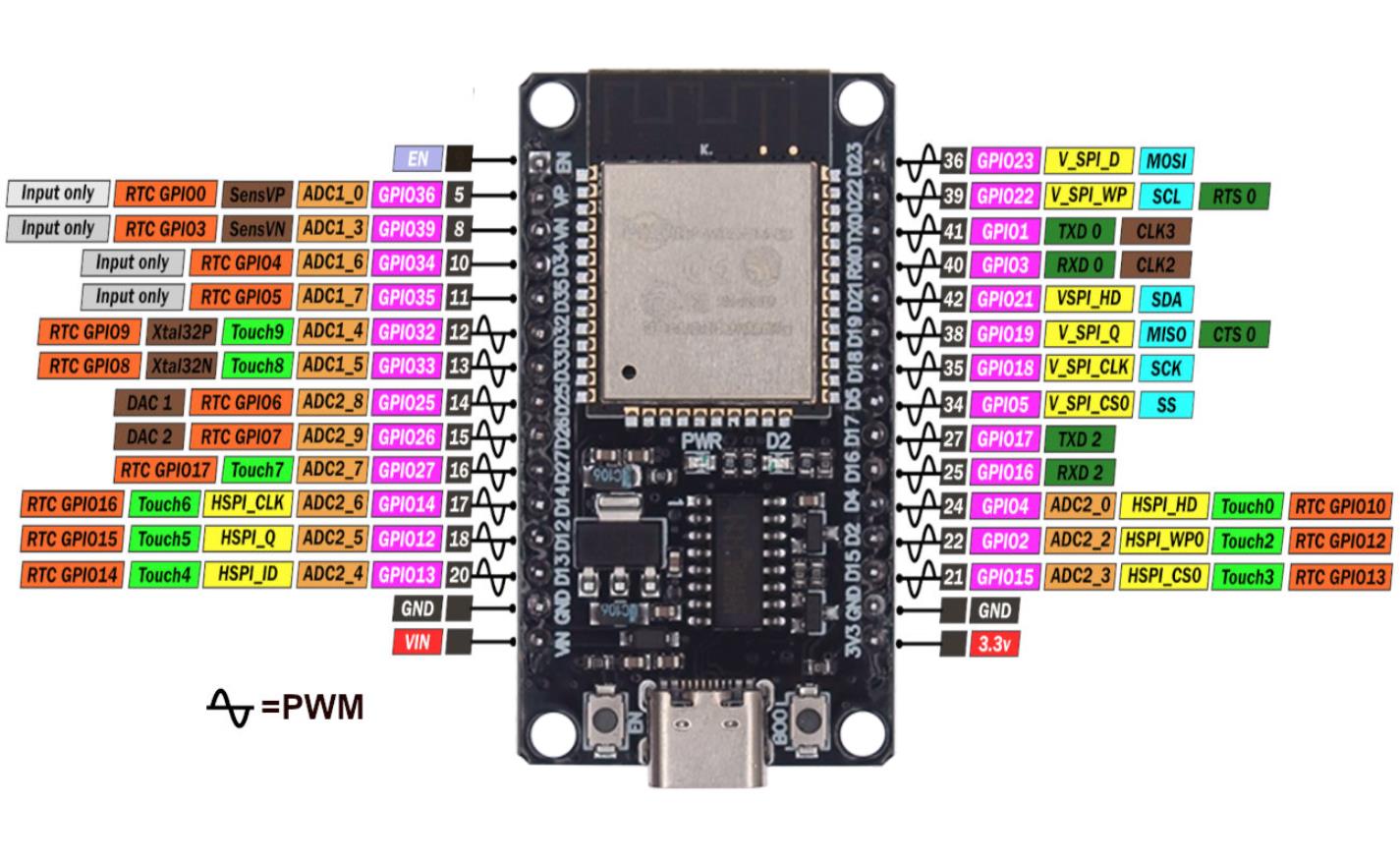

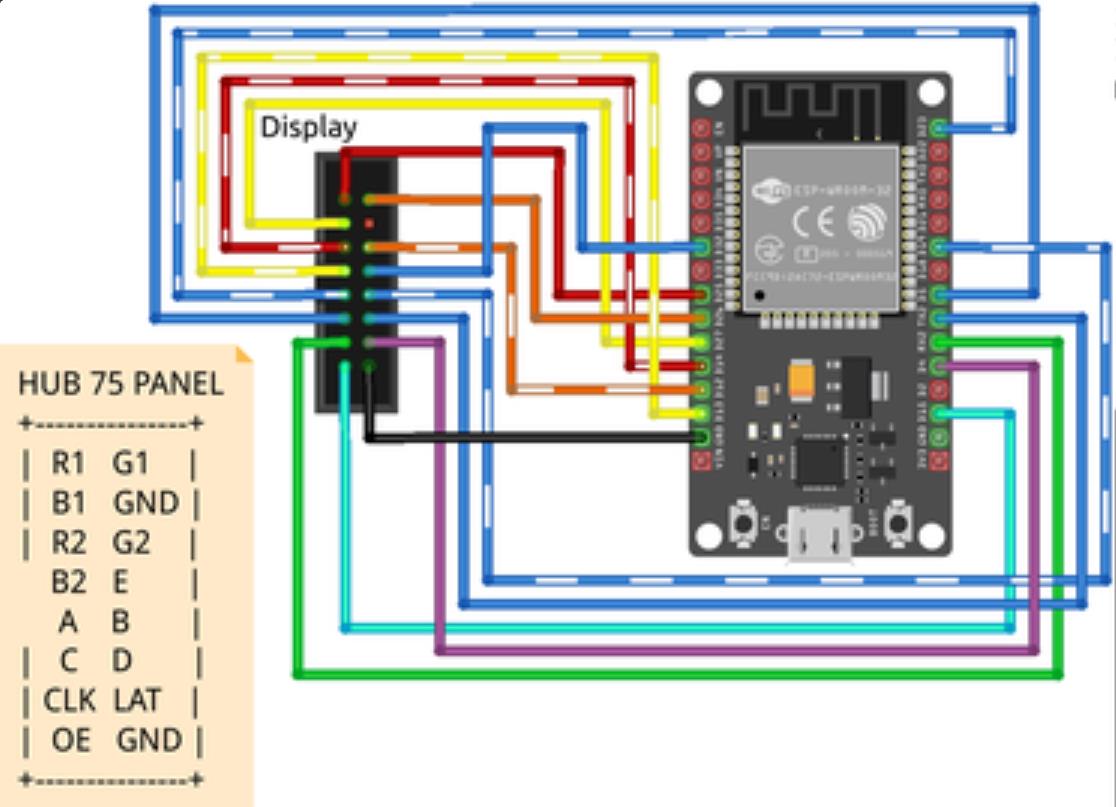

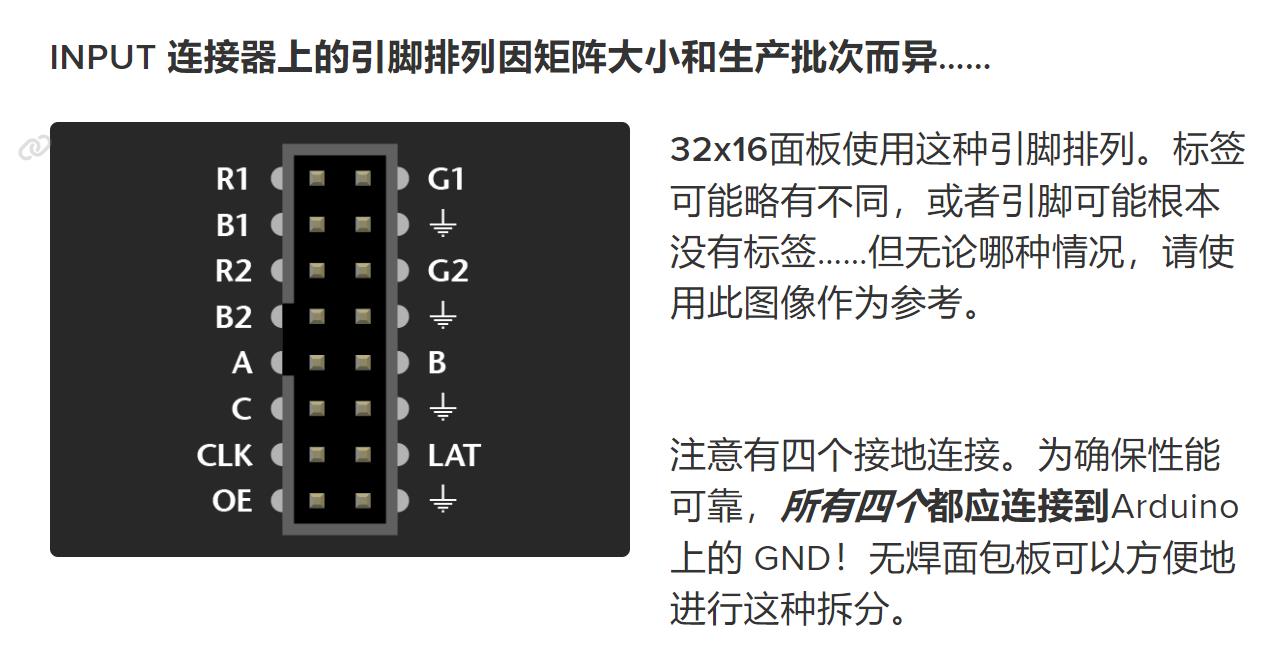

引脚接线设置，主要参考这个

忙乎大半天，终于整好了

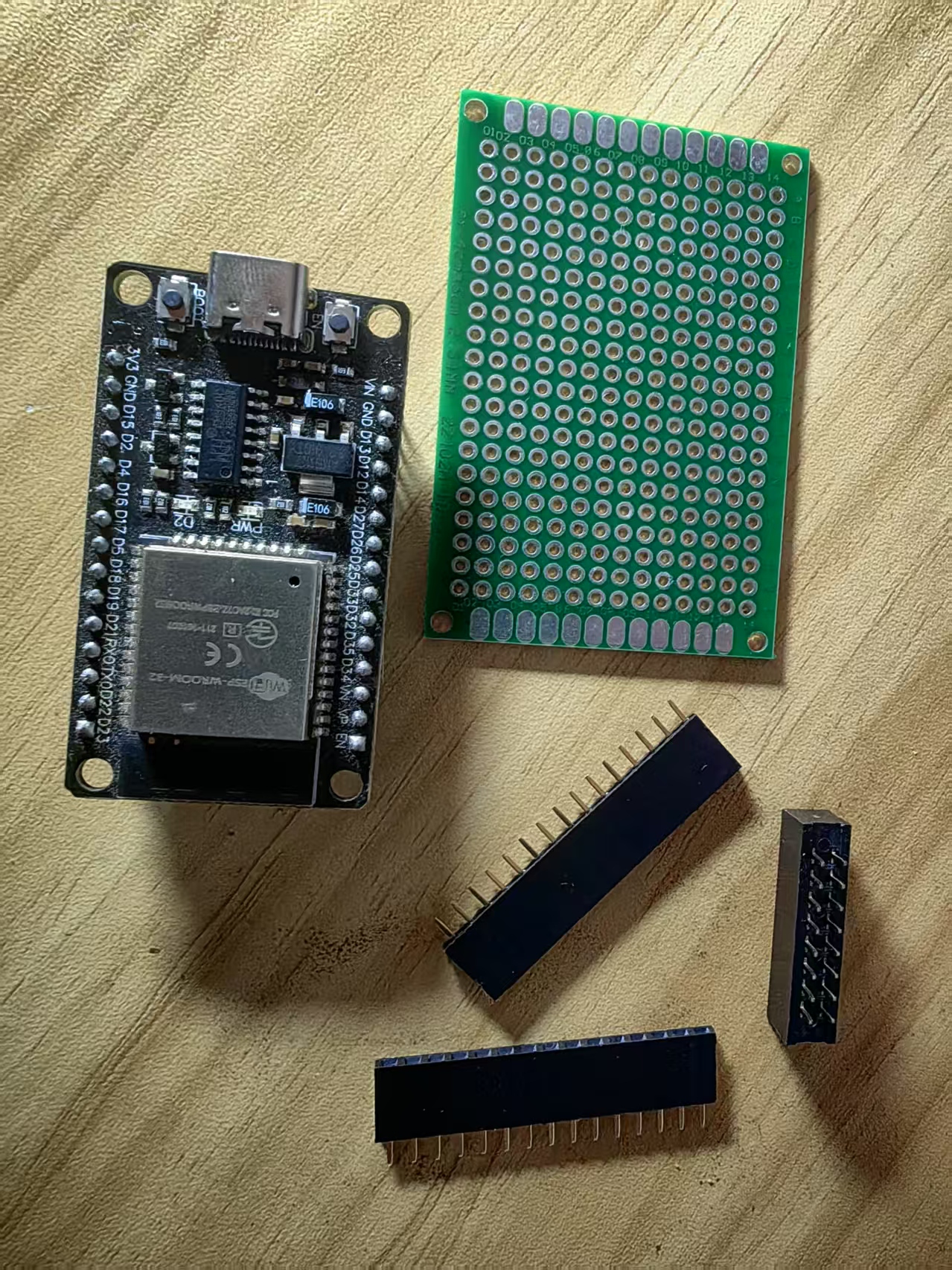

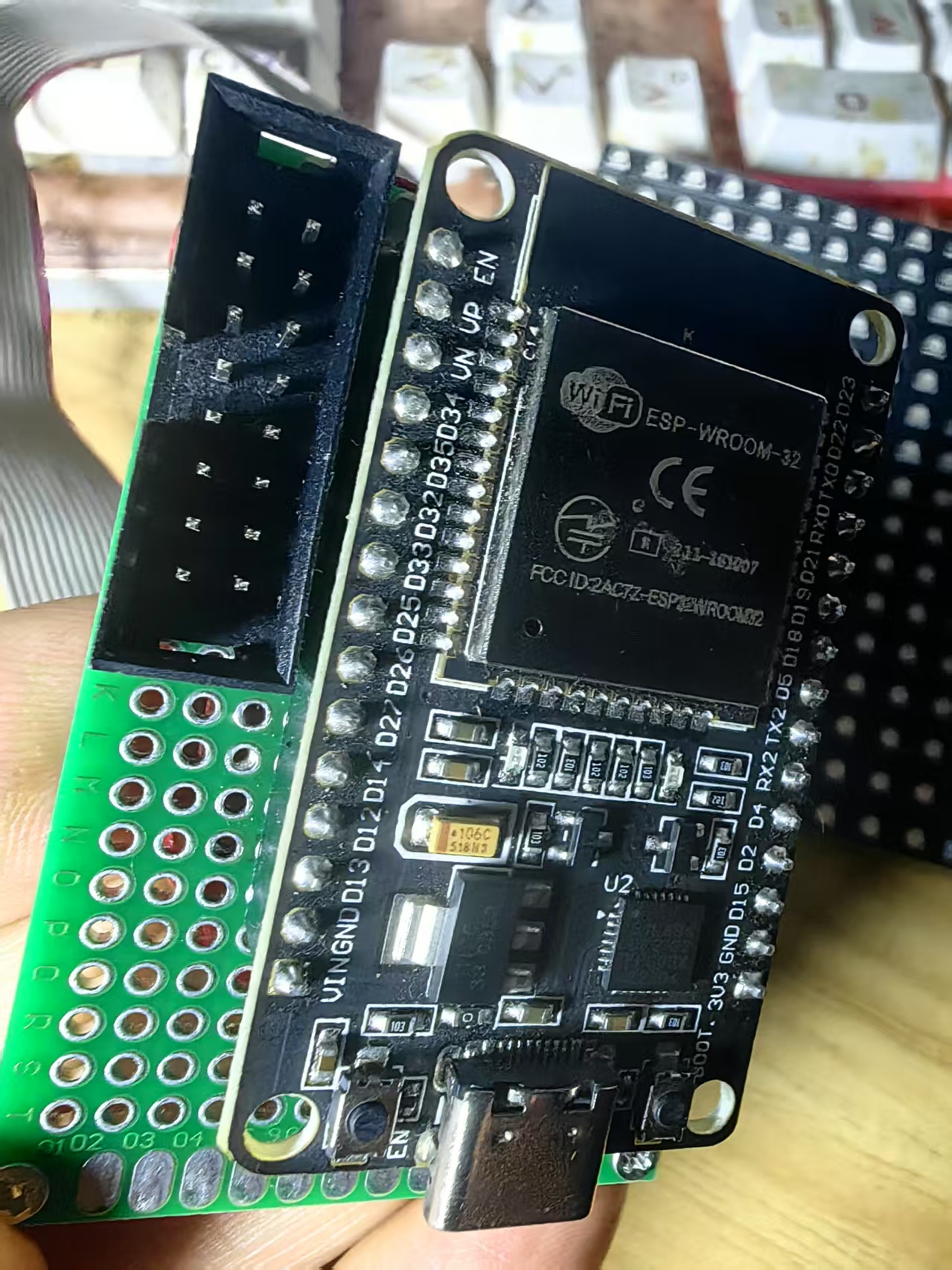

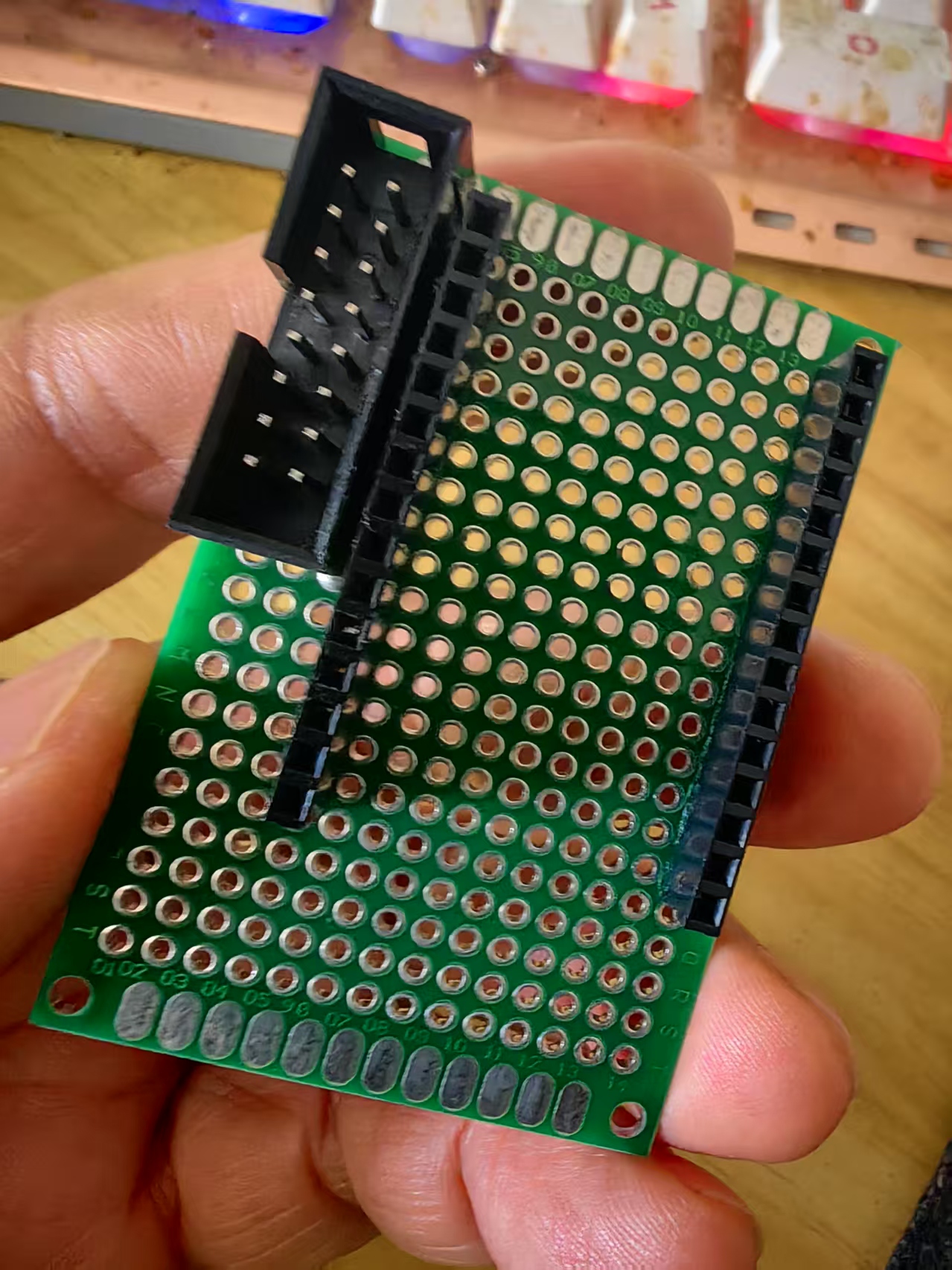

自己制作一个简易扩展板

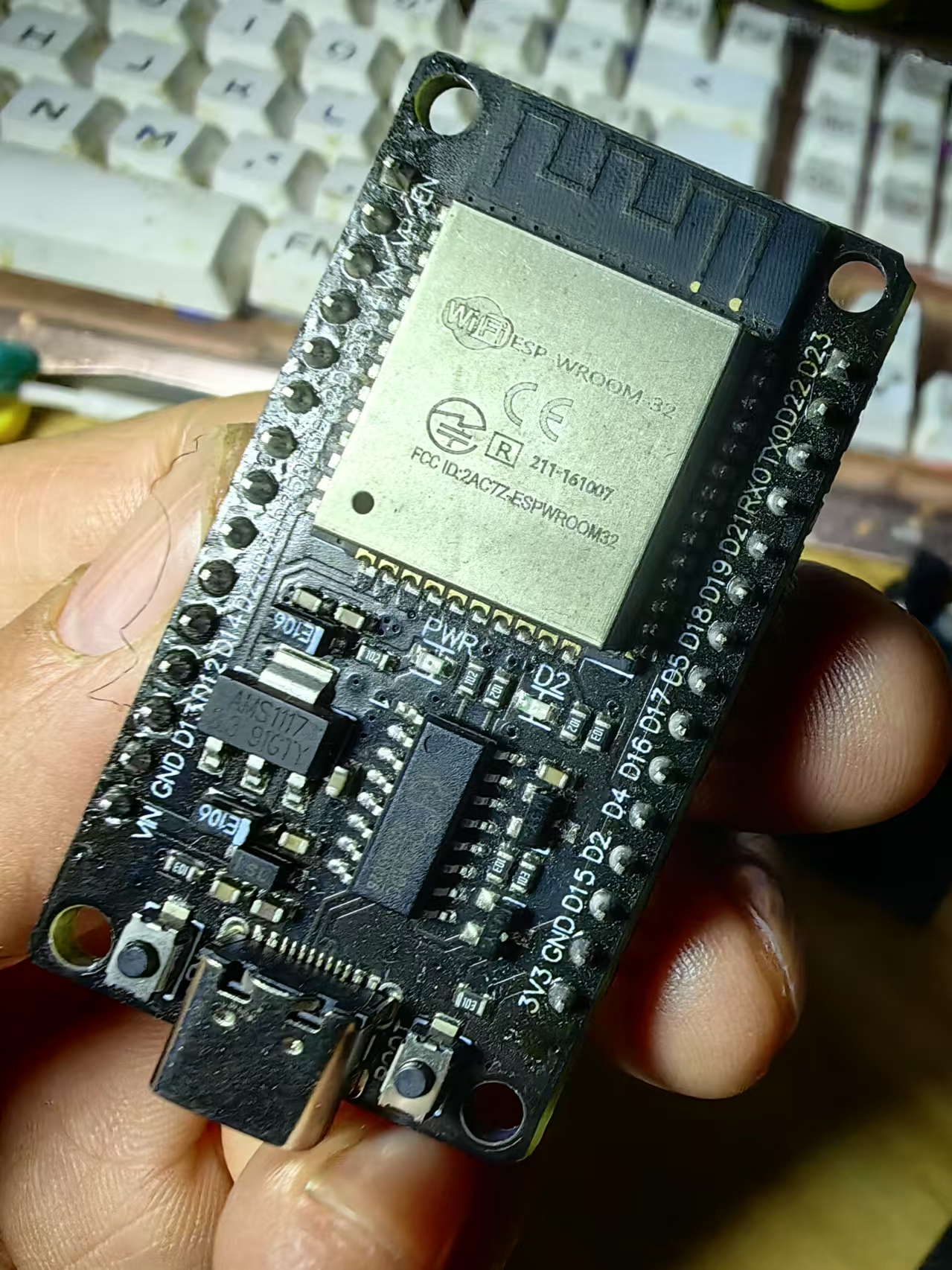

驱动板使用ESP32

3. 工作原理
• 逐行扫描：通过行选信号（A/B/C/D/E）逐行选中LED屏的某一行，随后通过RGB通道发送该行的颜色数据。
• 数据移位：CLK时钟信号将RGB数据按位移入移位寄存器，LAT信号锁存数据后更新显示。
• 多路复用：通过分时复用技术，快速切换行选信号，利用人眼视觉暂留效应形成完整图像。
• 亮度控制：OE信号可通过PWM（脉宽调制）调节LED的亮度。
4. 应用场景
• LED显示屏：全彩或双色LED矩阵屏（如64x32、128x64像素等）。
• 级联扩展：支持多块屏幕级联，形成更大尺寸的显示区域。
• 高刷新率：适用于需要动态显示的场景（如视频播放、实时信息展示）。
5. 硬件连接
• 驱动芯片：通常配合移位寄存器（如74HC595）或专用LED驱动IC（如TLC5940）。
• 控制器：需使用FPGA、专用LED控制器或微控制器（如ESP32、Raspberry Pi）生成控制信号。
• 电源要求：LED屏功耗较高，需独立大电流电源（5V或更高，具体取决于屏幕规格）。
6. 注意事项
• 信号干扰：长距离传输需使用屏蔽线或差分信号，避免数据错误。
• 时序精度：CLK、LAT、OE信号的时序必须严格符合规格，否则可能导致显示错乱。
• 电源隔离：逻辑信号与LED电源需分开供电，防止电流波动影响控制电路。
• 散热设计：大功率LED屏需配备散热装置。
7. 常见变种
• HUB75E：支持更高行数的扩展版本（如1/32扫描屏）。
• HUB12/HUB08：简化版接口，适用于低分辨率屏幕。
8. 开发资源
• 库支持：Arduino库（如Adafruit_GFX、FastLED）、Python库（如rpi-rgb-led-matrix）。
• 工具：LED屏幕配置工具（如LEDStudio），用于生成图像和动画数据。
HUB75接口凭借其高效的并行数据传输能力，成为中大型LED屏的主流选择。实际应用中需结合具体屏幕规格设计电路和代码，确保稳定显示。

HUB75接口
是一种广泛应用于LED显示屏的并行通信接口，主要用于驱动大尺寸、高密度的LED点阵屏（如室内外广告屏、舞台背景屏等）。
1. 物理接口特性
• 引脚数量：16针（常见排列为双排8×2）。
• 信号类型：数字信号（TTL电平）。
• 主要功能：传输RGB颜色数据、控制信号和行选信号。

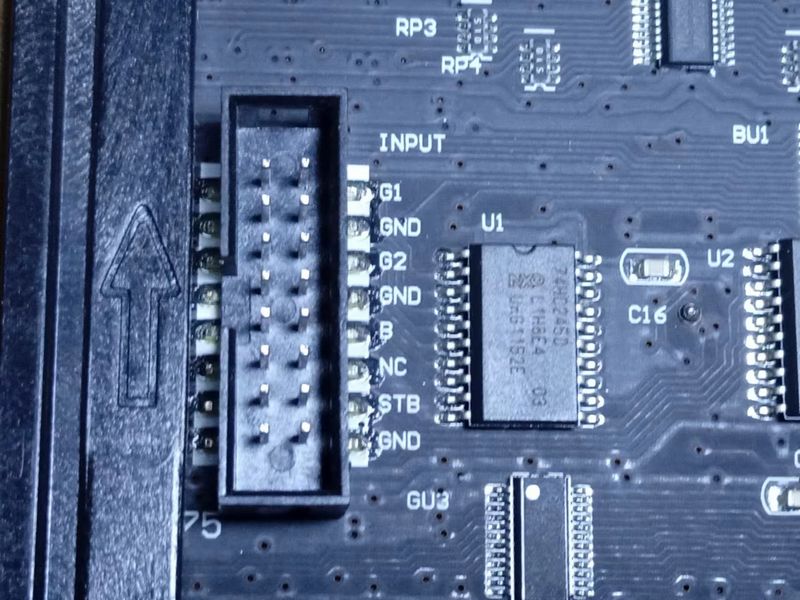

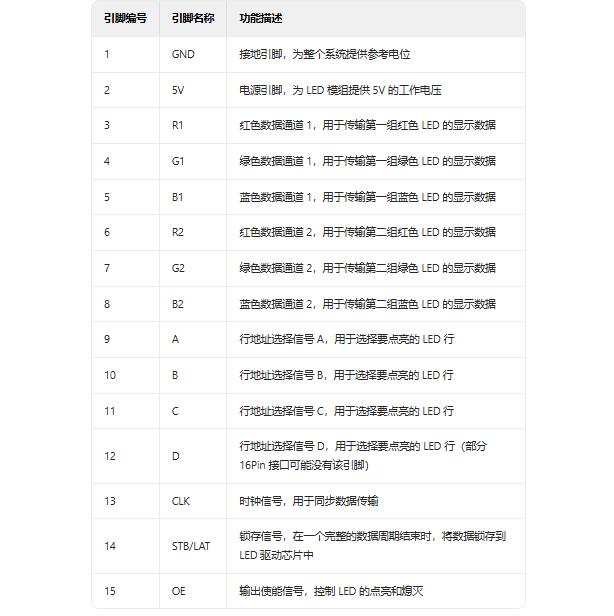

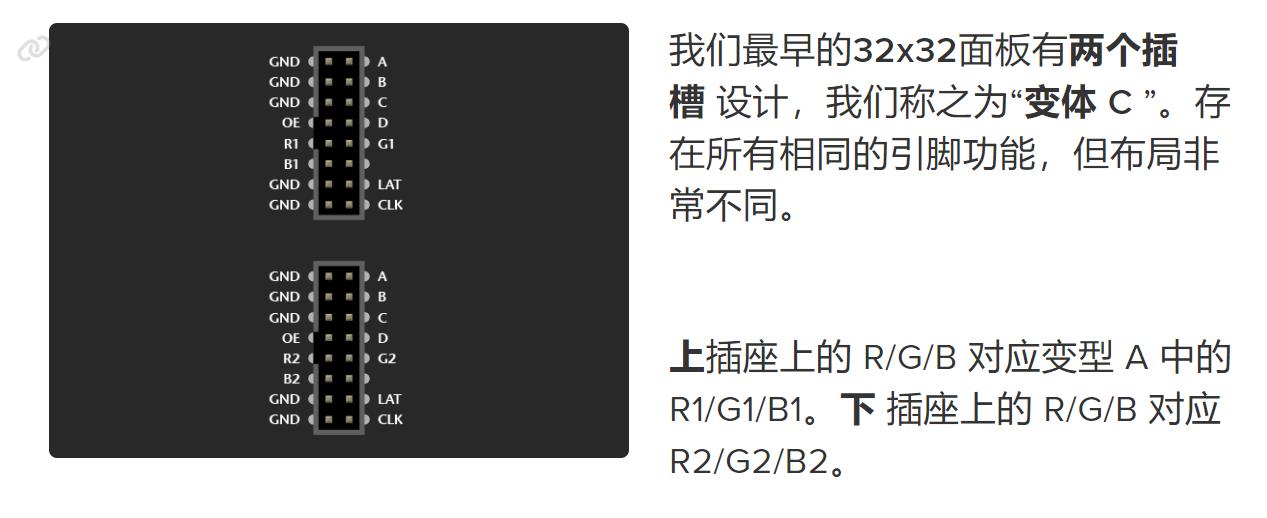

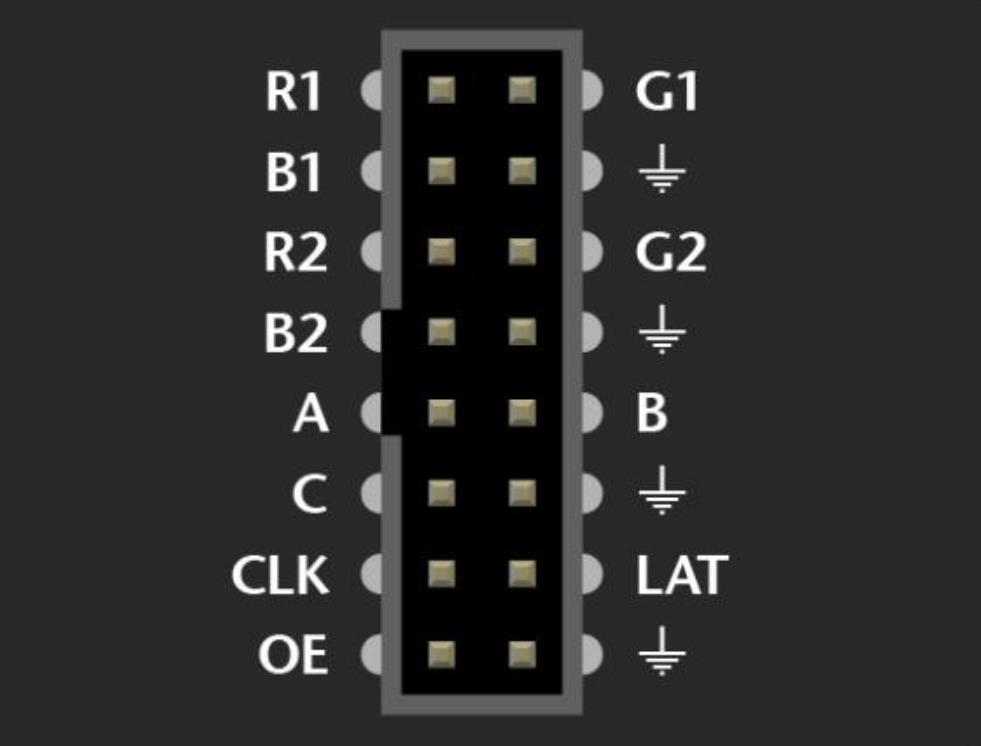

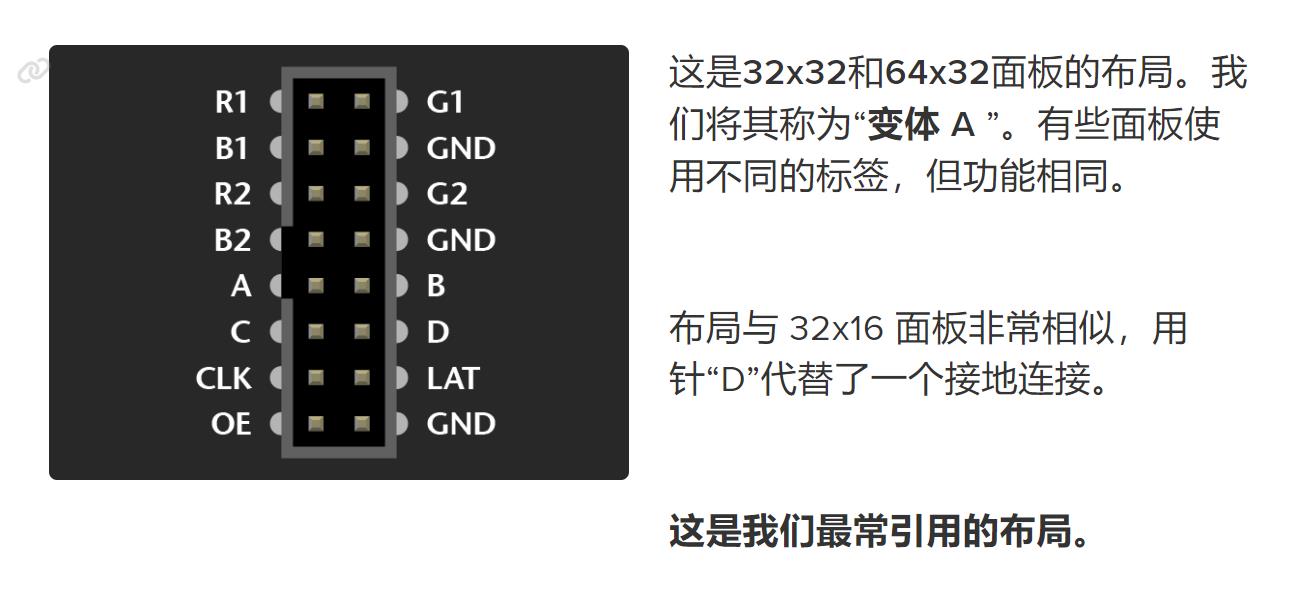

2. 引脚定义
以下是典型HUB75接口的引脚功能（不同厂商可能存在差异）

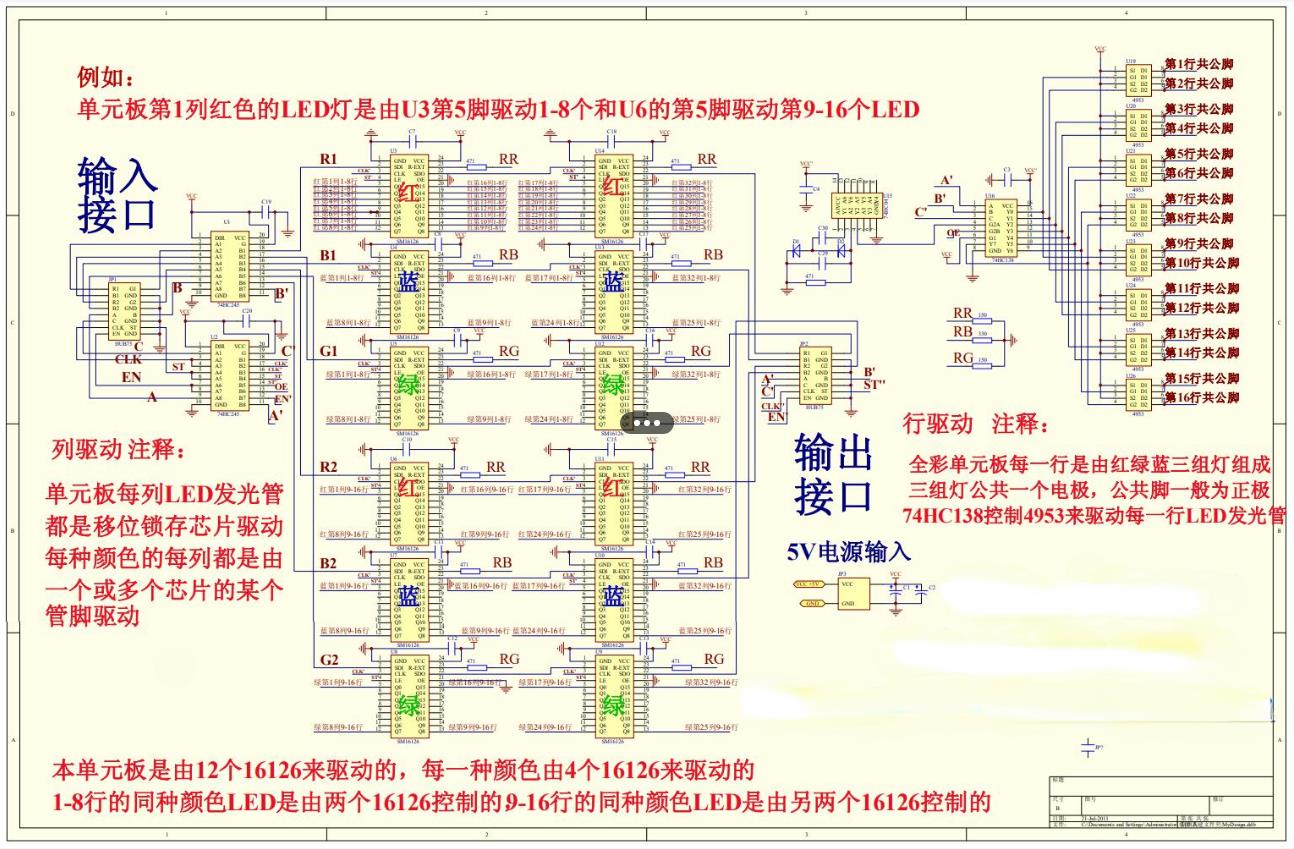

单元板电原理图

室内P6全彩LED显示单元板主要参数
规格像素：32X16
像素密度：27777点/㎡，
点间距: 6mm ；
亮度 ≥1200cd/㎡；
最佳视角（H/V）：水平120度，垂直120度；
峰值功率：1000W/㎡；
运行功率：500W/㎡；
盲点率：小于万分之一；
换帧频率： ≥60帧/秒；
工作电压：5V 稳压电源输入，
工作电流： 2A
连续工作时间（小时）：≥7×24hrs ，支持连续不间断显示；
平均无故障时间（小时）：≥10000；
使用寿命(小时)：≥10万；工作环境温度（度）：-20～+50 ；
工作环境湿度：10%～90%
单元板尺寸：192 毫米 x 96 毫米 x 12 毫米（7.6 英寸 x 3.8 英寸 x 0.5 英寸）
带 IDC 电缆和电源线的面板重量：250 g
数据逻辑电平输入：5V
面板接口：12 个数字引脚（6 位数据、6 位控制），全彩HUB75接口
扫描速率：1/8S
室内显示：150度可视性
显示器是“可链接的” - 将一个输出连接到下一个输入。

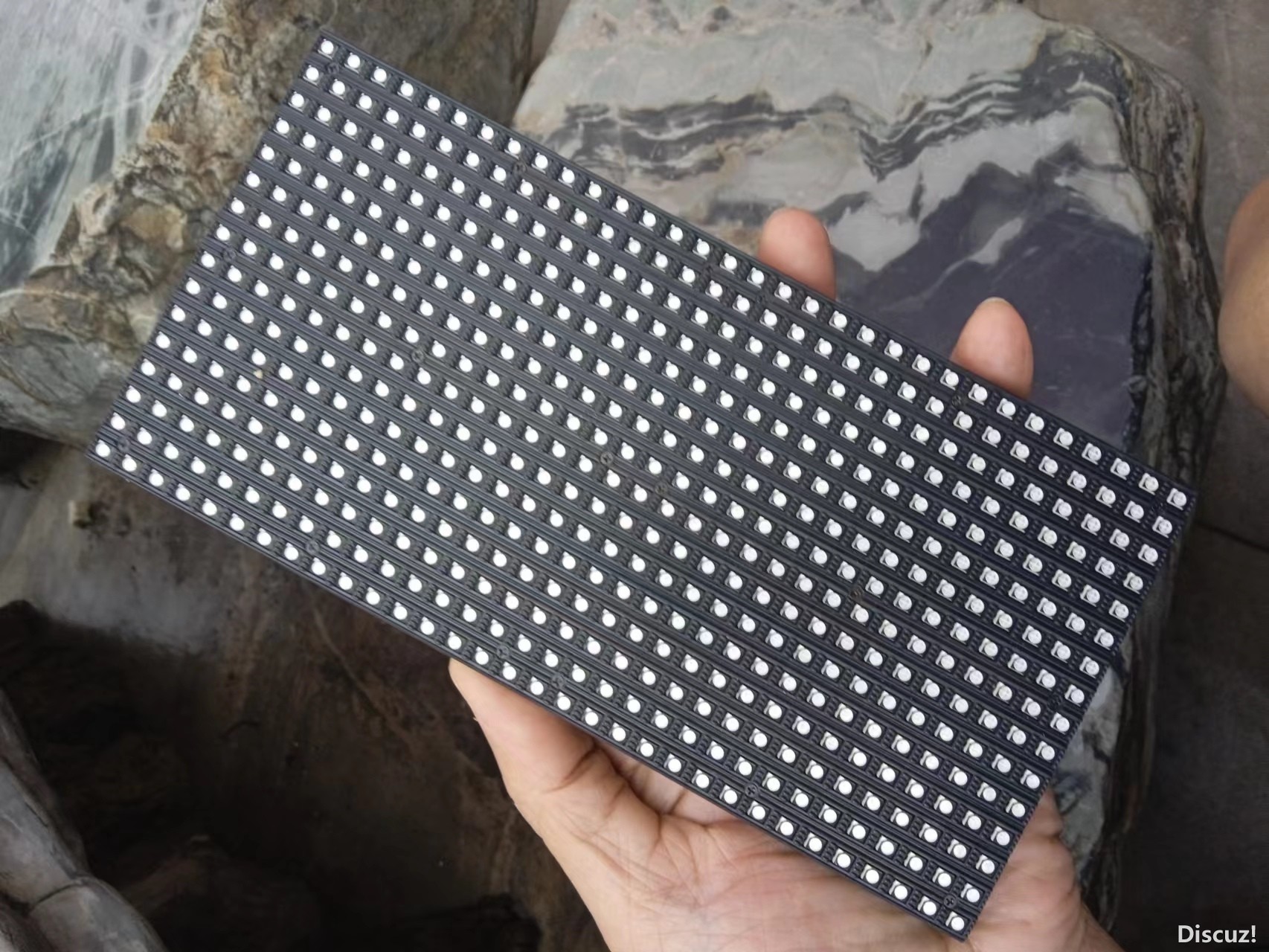

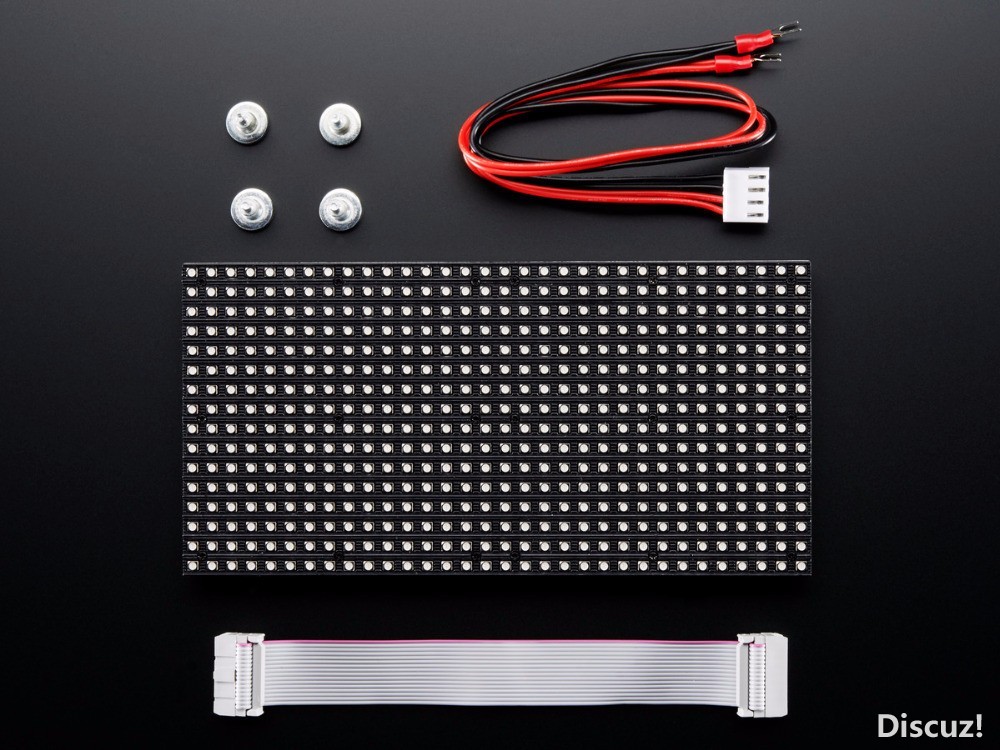

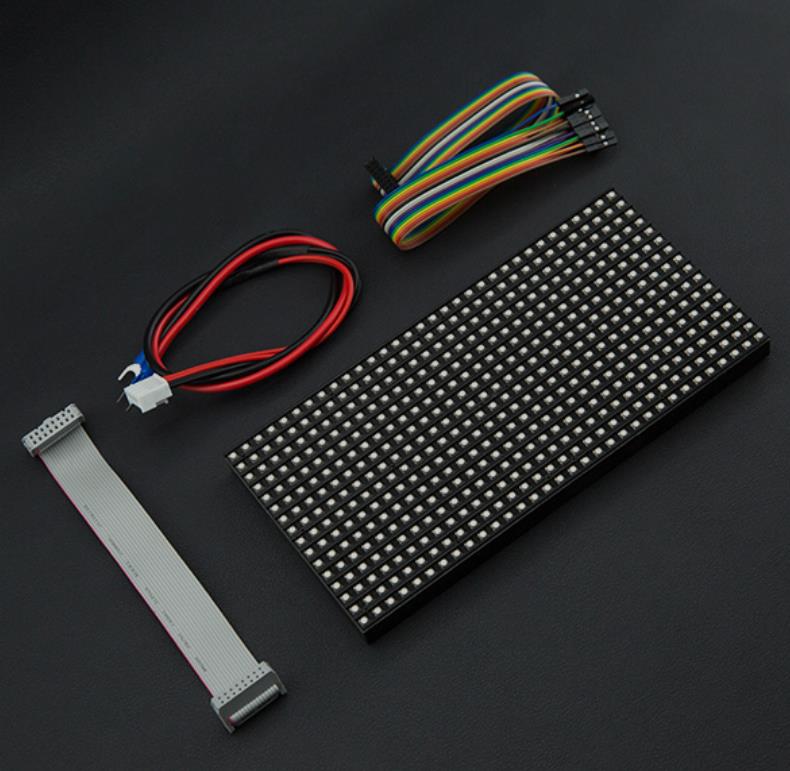

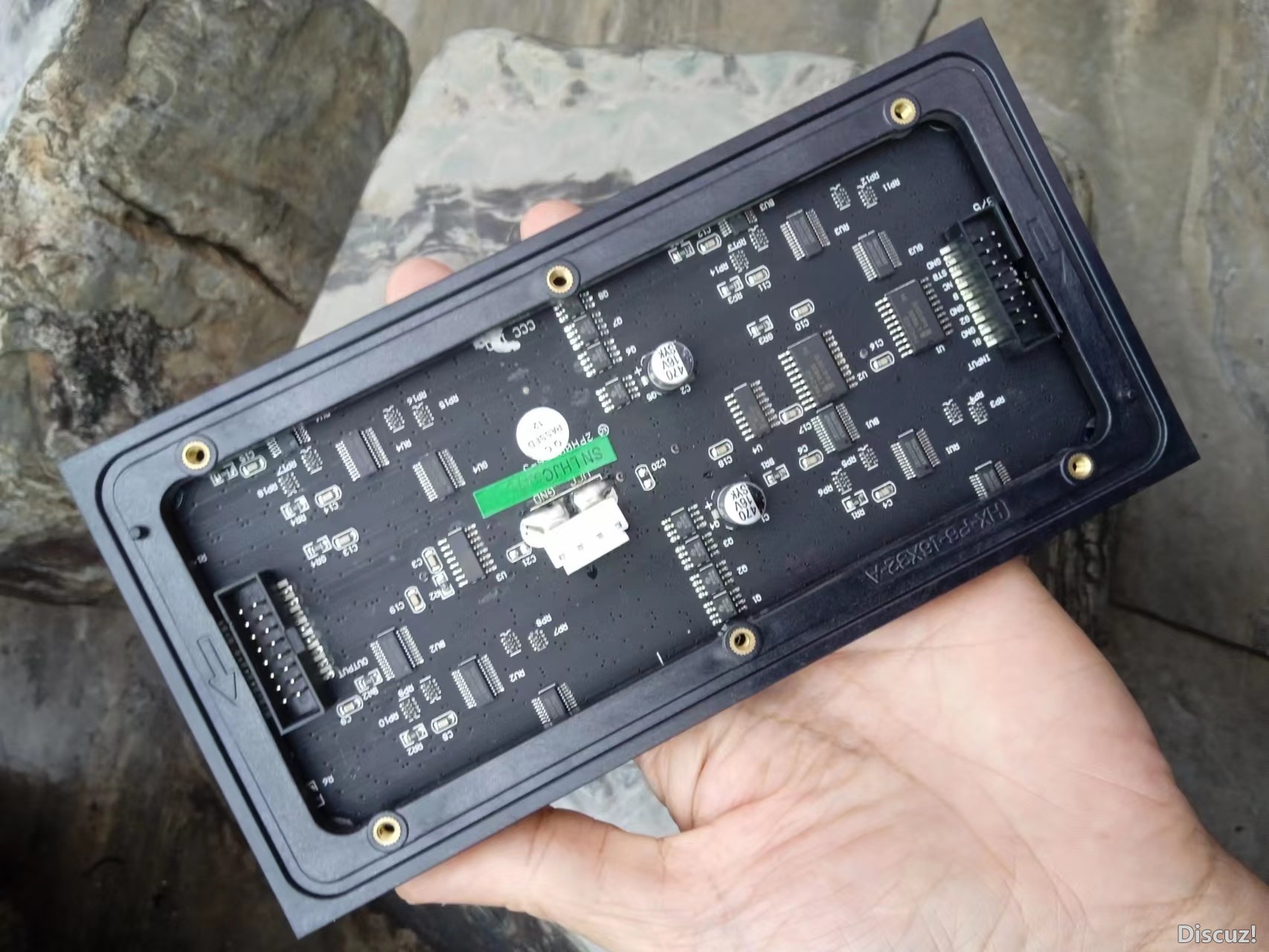

P6全彩LED模组 16x32显示屏单元板是一种常用的LED显示屏模块，常用于广告牌、信息显示、指示牌以及其他需要显示动态图像、文字和视频的场景。P6代表着LED像素的间距为6mm，表示每个LED像素点之间的距离为6毫米。此模块一般被广泛应用于户内或近距离显示的场合，具有较高的分辨率和较清晰的显示效果。
主要特点：
1. 模块尺寸和像素
• 显示尺寸：通常每个模块的尺寸是16x32像素，即一个模块由16行32列的小型LED点阵组成。

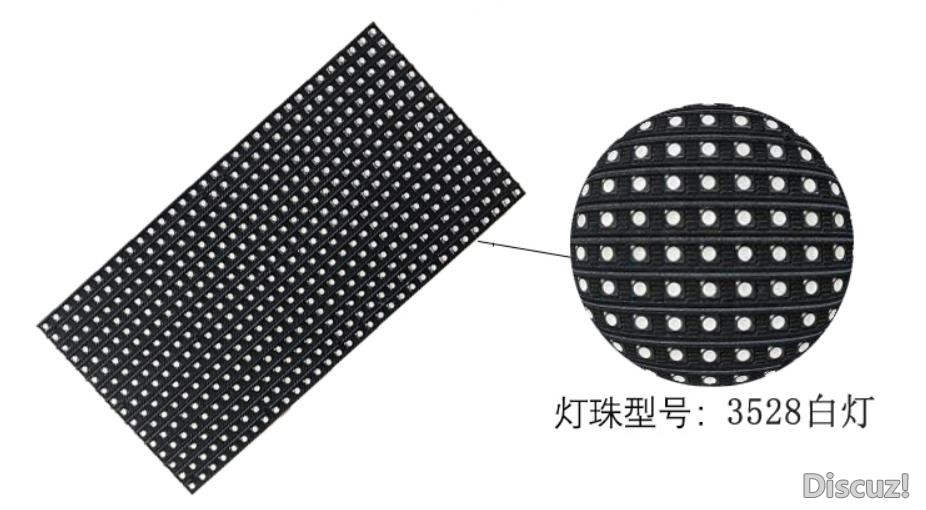

• 像素间距：6mm的像素间距，即每个LED点之间的距离为6毫米，适合近距离查看。
2. 全彩显示：

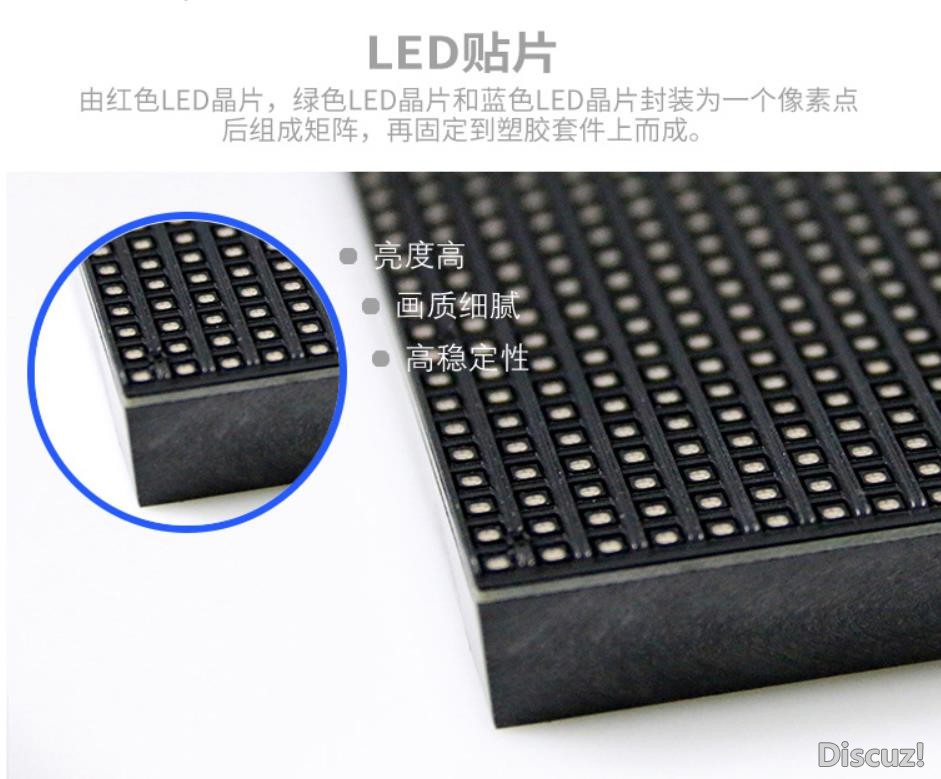

• 全彩色：P6模块支持红、绿、蓝三种颜色的混合，通过调节不同的颜色亮度，形成丰富的彩色图像、文字和动画效果。
• 显示效果：能呈现高质量的图片、视频、文本，适用于动态广告显示和信息广播。
3. 扫描方式：
• 8扫描：这表示每个模块的扫描方式为8扫描。扫描方式是指模块在显示时，LED每8行进行一次扫描更新，意味着每次显示的行数是8行，通过扫描显示，减少了电流和驱动电路的压力，保证了显示屏的稳定性和功耗。

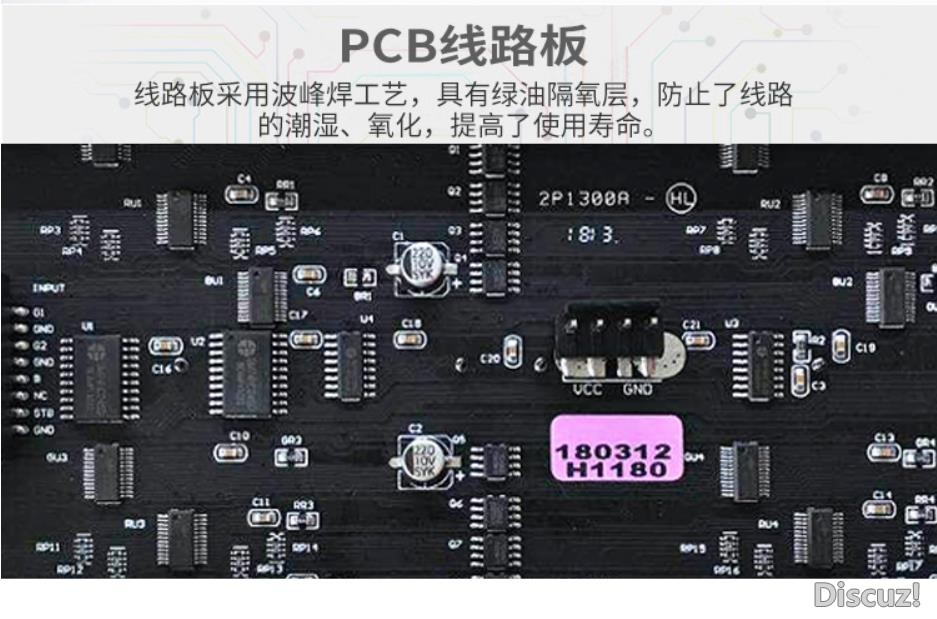

• 驱动IC：常见的P6模块使用的是定制的驱动芯片，如MBI5024，它负责驱动每个LED点的亮灭。

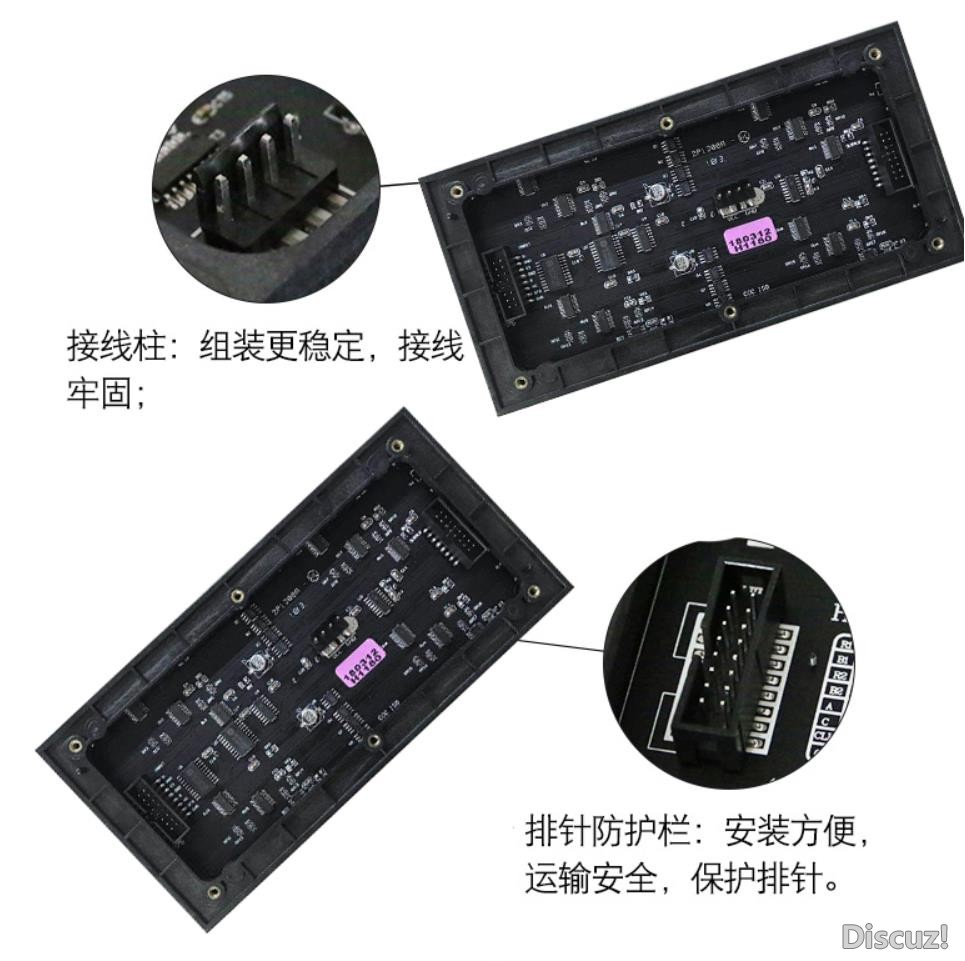

4. 接口方式：
• 串口/并口接口：通常通过串口（如UART）或并口（如TTL）来控制P6模块。通过微控制器（如Arduino、Raspberry Pi和ESP32等）进行数据传输和显示控制。
• 连接方式：多个模块可以通过排线连接形成更大的显示屏，拼接起来达到任意显示尺寸。
5. 应用场景：
• 广告牌和电子屏幕：由于其色彩鲜艳，分辨率较高，广泛应用于户内广告、商场展示、车站和机场的公告显示。
• 动态信息显示：用于显示新闻、天气、公告和实时动态信息。
• 图像和视频播放：由于支持全彩显示，可以播放图像、动画视频等内容。
典型应用：
• 室内广告牌：商场、车站、电影院、地铁站等地方，用于动态显示广告内容。
• 信息发布系统：用于发布企业、学校、交通、公共场所等的实时信息。
• 创意显示：可以用在舞台、演唱会等场合，作为装饰性显示屏，展示实时画面或动态效果。
