【花雕学编程】Arduino动手做（193）--AIR001最小系统国风板
2025-05-022745
AI 快速预览详细
本文是【花雕学编程】系列中的第193个实验，主题为AIR001 Nano最小系统国风板与合宙配套串口下载模块的使用。文中详细记录了实验过程，包括硬件连接、代码编写和调试步骤。无论成功与否，作者都记录下来，旨在抛砖引玉，帮助读者动手实践并解决问题。
|
37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。 【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程） 实验一百九十三：AIR001 Nano 最小系统开发板板 合宙配套串口下载模块   |

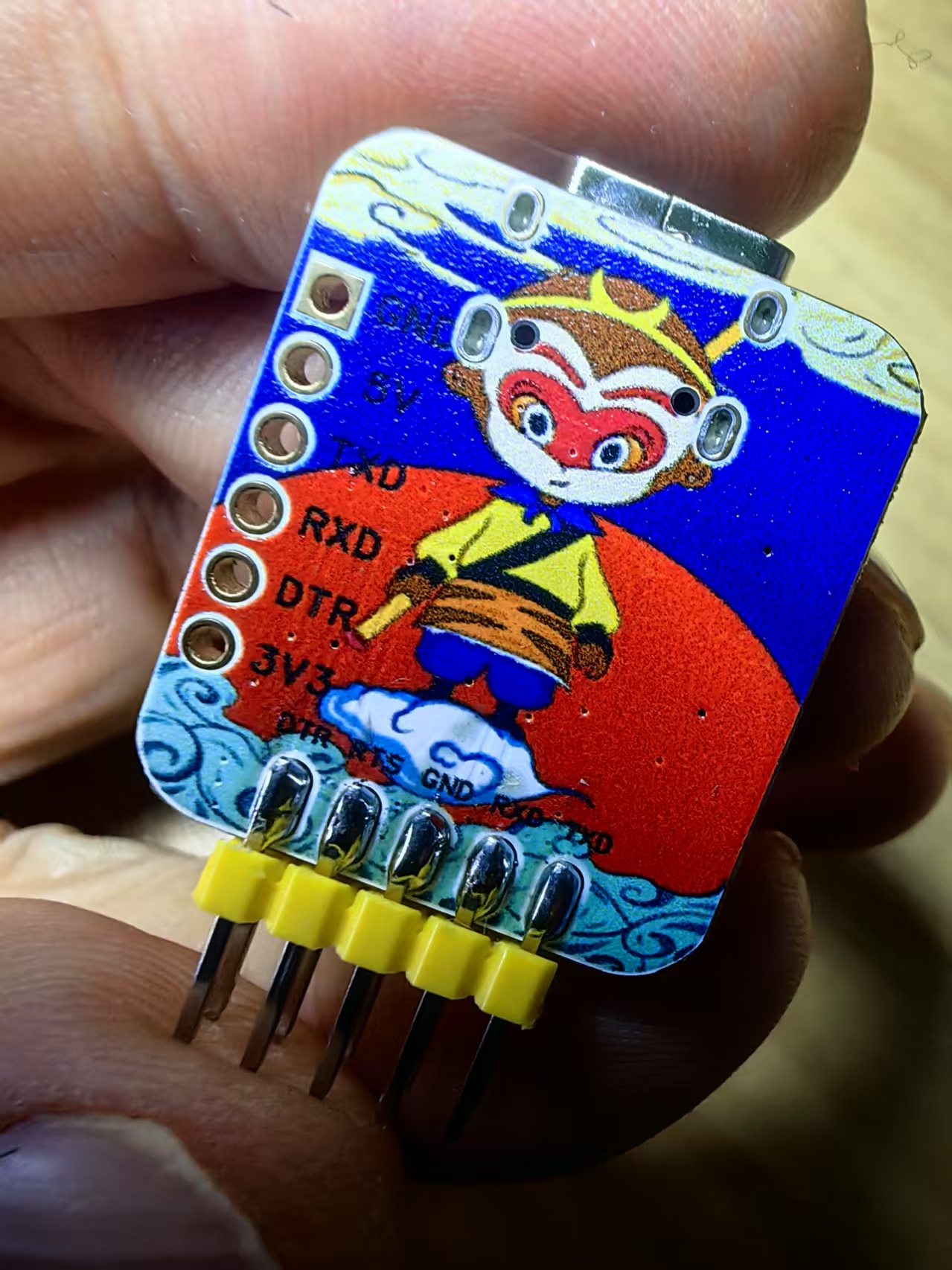

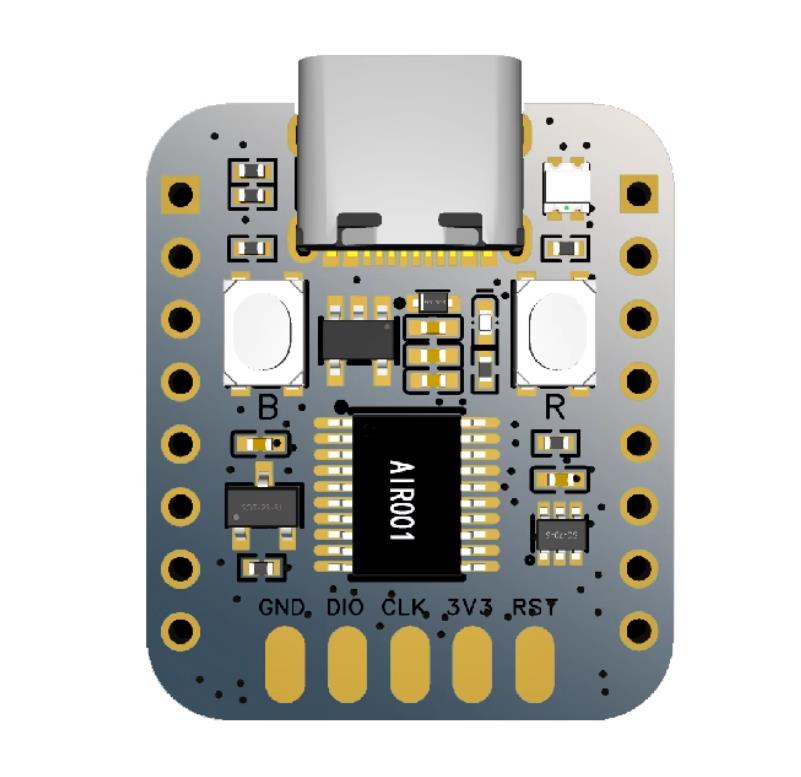

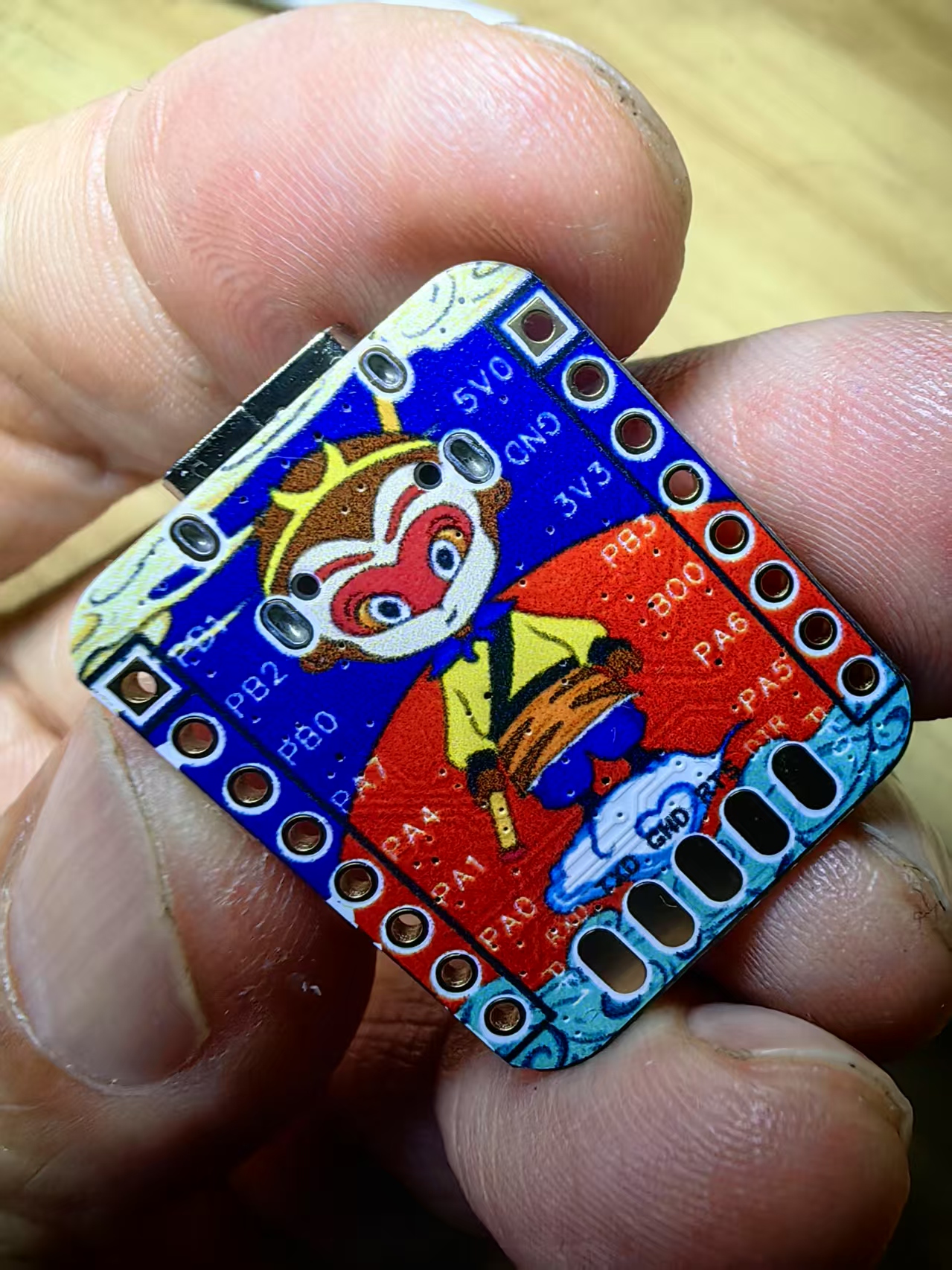

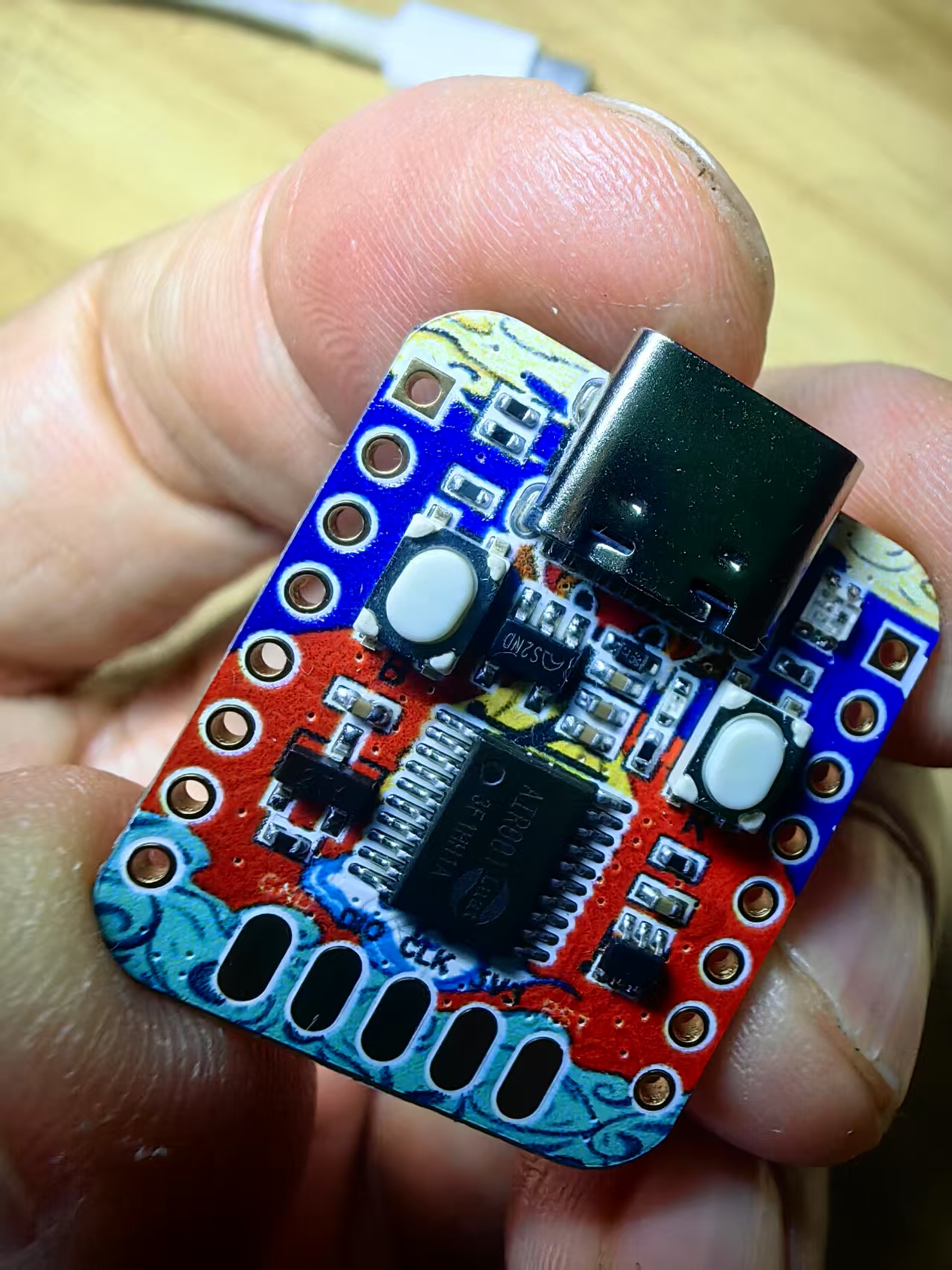

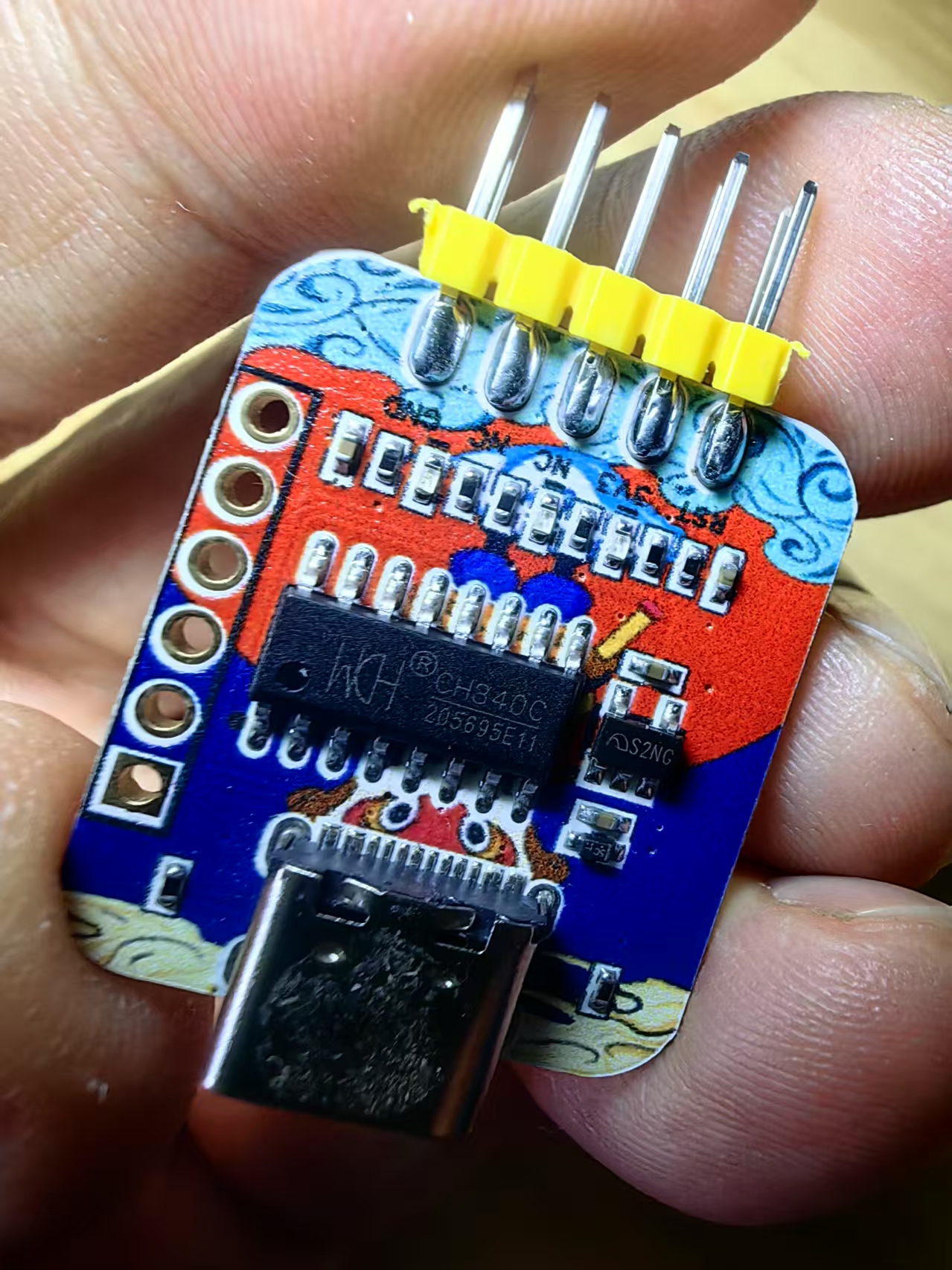

实验一百九十三：AIR001 Nano 最小系统板 配套串口下载模块
项目之一：配置开发环境点亮板载灯
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百九十三：AIR001 Nano 最小系统板 配套串口下载模块
项目之一：配置开发环境点亮板载灯
*/
void setup() {
// put your setup code here, to run once:
pinMode(PA7, OUTPUT);
Serial.begin(115200);
Serial.printf("Hello, Air001. \n");
}
void loop() {
// put your main code here, to run repeatedly:
static int count = 0;
if (count % 2 == 0) {
digitalWrite(PA7, HIGH);
} else {
digitalWrite(PA7, LOW);
}
Serial.printf("This is NO.%d print. \n", count);
count++;
delay(1000);
}[/code]

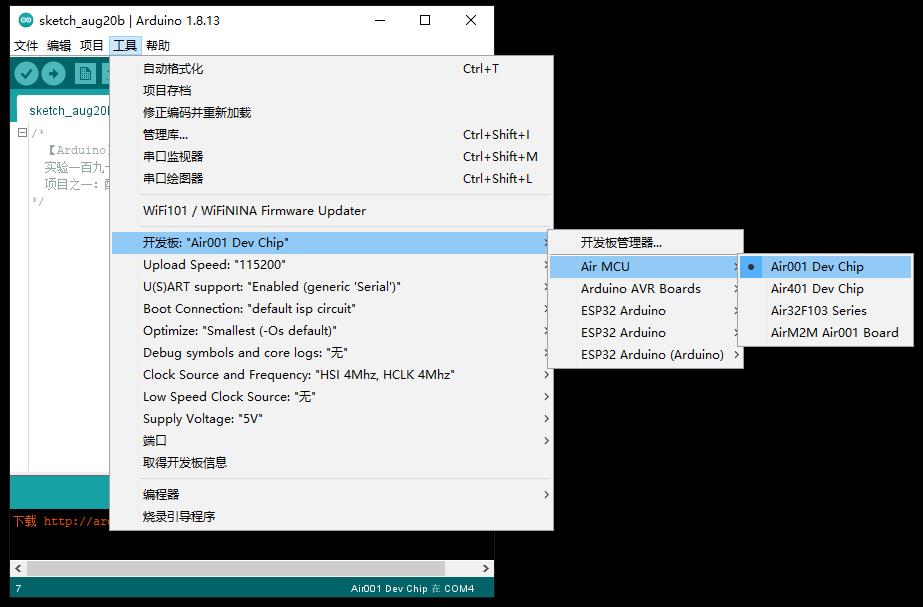

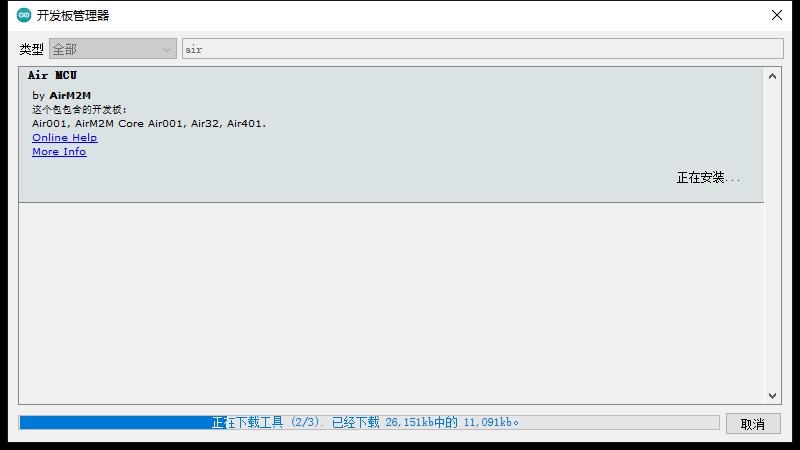

然后就在顶部“工具”-“开发板”-“开发板管理器”里面
搜索“air”就能找到air001了

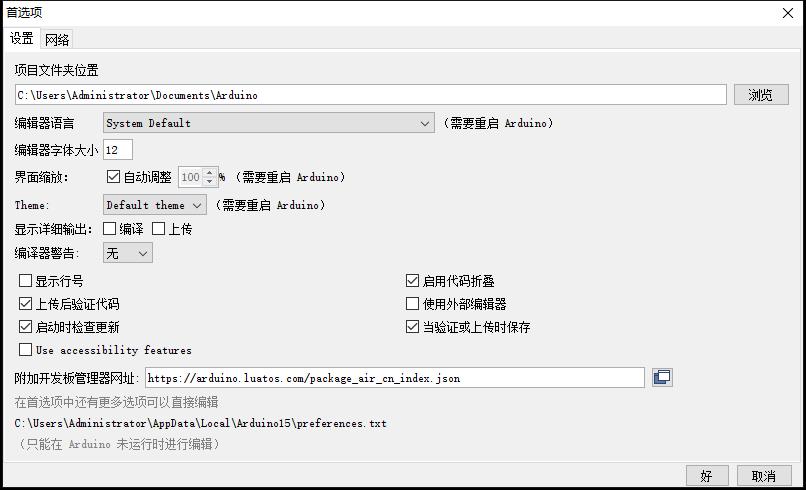

https://arduino.luatos.com/package_air_cn_index.json

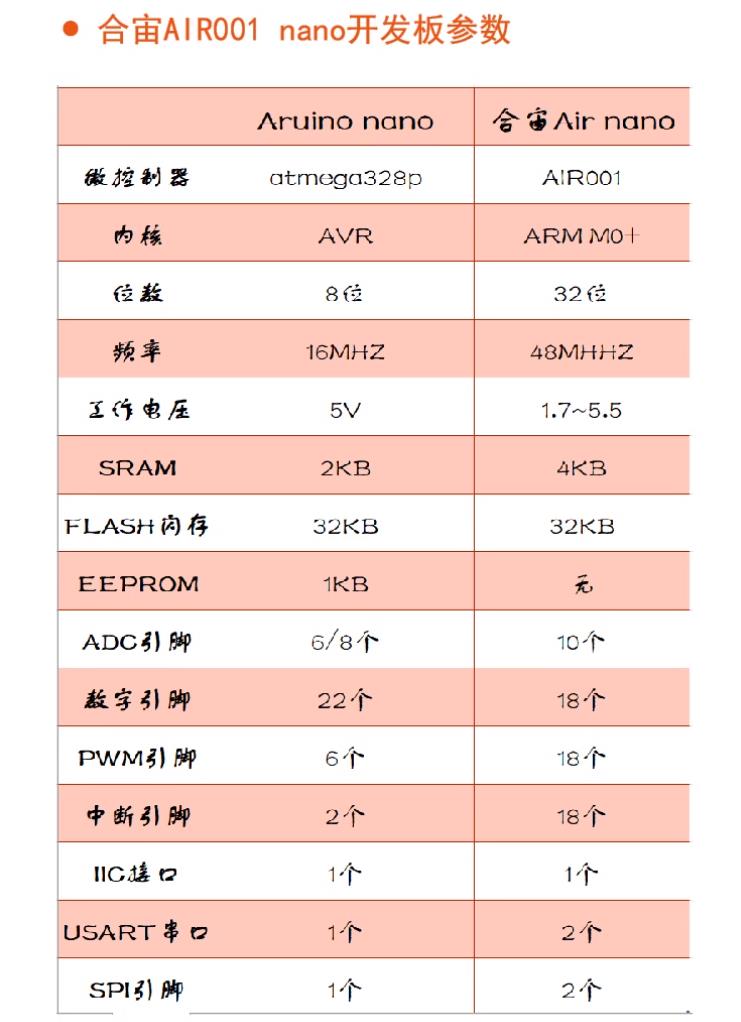

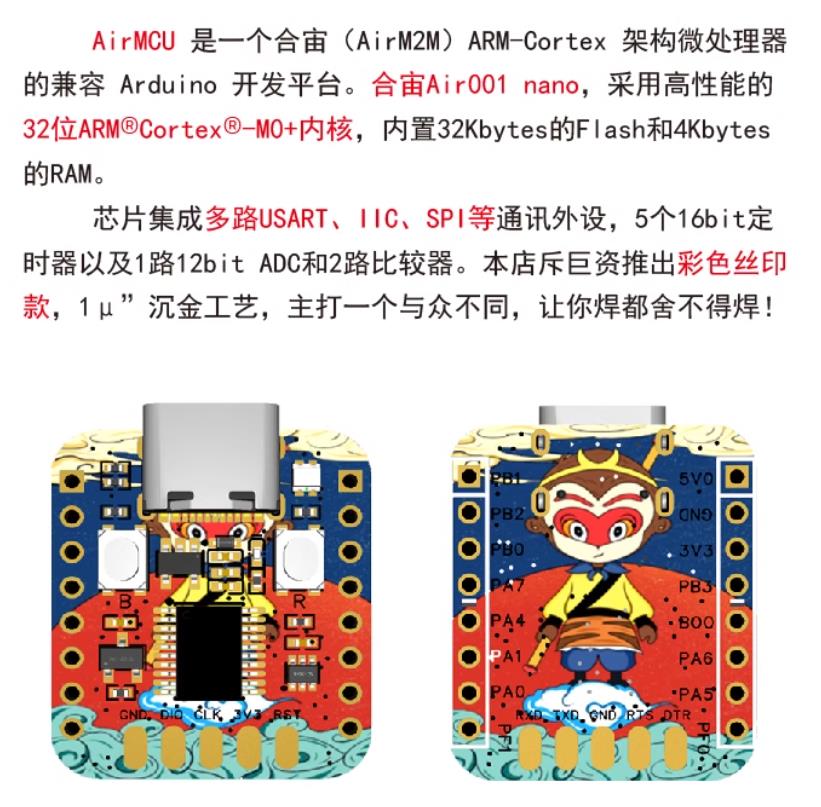

Air001芯片主要特性
1. 内核与存储
◦ 32位ARM Cortex-M0+ 内核，主频最高48MHz
◦ 32KB Flash + 4KB SRAM
2. 宽电压供电
◦ 支持1.7V~5.5V宽电压输入，适合电池/USB供电
3. 丰富外设
◦ 通信接口：2×USART、1×I2C、2×SPI
◦ ADC：12位精度，9个外部通道 + 2个内部通道（可用于温度检测）
◦ 定时器：5×16bit定时器（含高级定时器、看门狗等）
◦ 比较器：2×硬件比较器
◦ DMA：3通道，提高数据传输效率
4. 低功耗
◦ 待机功耗低至2μA

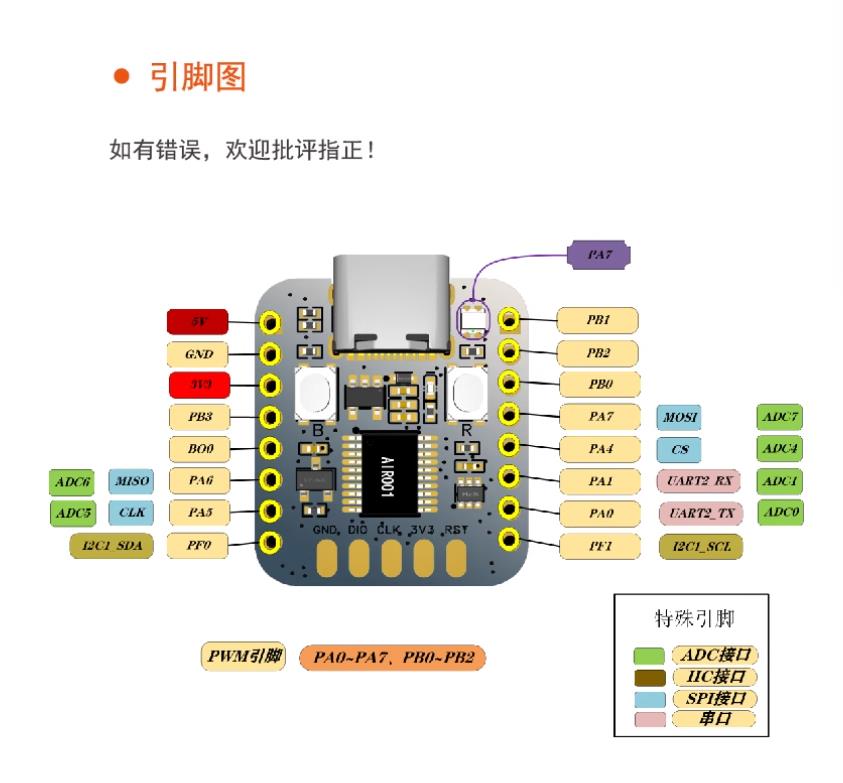

5. 封装与IO
◦ TSSOP20封装，18个GPIO（部分复用为SWD/UART下载）
开发环境支持
1. Arduino开发16
◦ 提供Arduino Core支持，适合快速原型开发
◦ 示例：点亮LED、驱动OLED（SSD1306）、ADC读取等
◦ 需使用USB转TTL工具（如CH340）进行串口烧录
2. Keil MDK开发23
◦ 提供HAL/LL库，适合商业级应用
◦ 支持SWD调试（需降低时钟至100kHz）
3. 烧录方式
◦ 串口下载（需手动进入Boot模式：BOOT+RST）25
◦ SWD调试（通过PA13/PA14引脚）
典型应用场景
• DIY项目：LED控制、传感器数据采集（ADC）、OLED显示
• 低成本设备：智能家居控制、小型工控模块
• 教育用途：适合初学者学习嵌入式开发
