本实验介绍了如何使用蓝屏LCD12864液晶屏通过并口和串口连接Arduino。该液晶屏带有中文字库和背光，适合初学者和有一定经验的爱好者。实验提供了详细的代码和连接步骤，帮助用户轻松掌握液晶屏的使用方法。
|

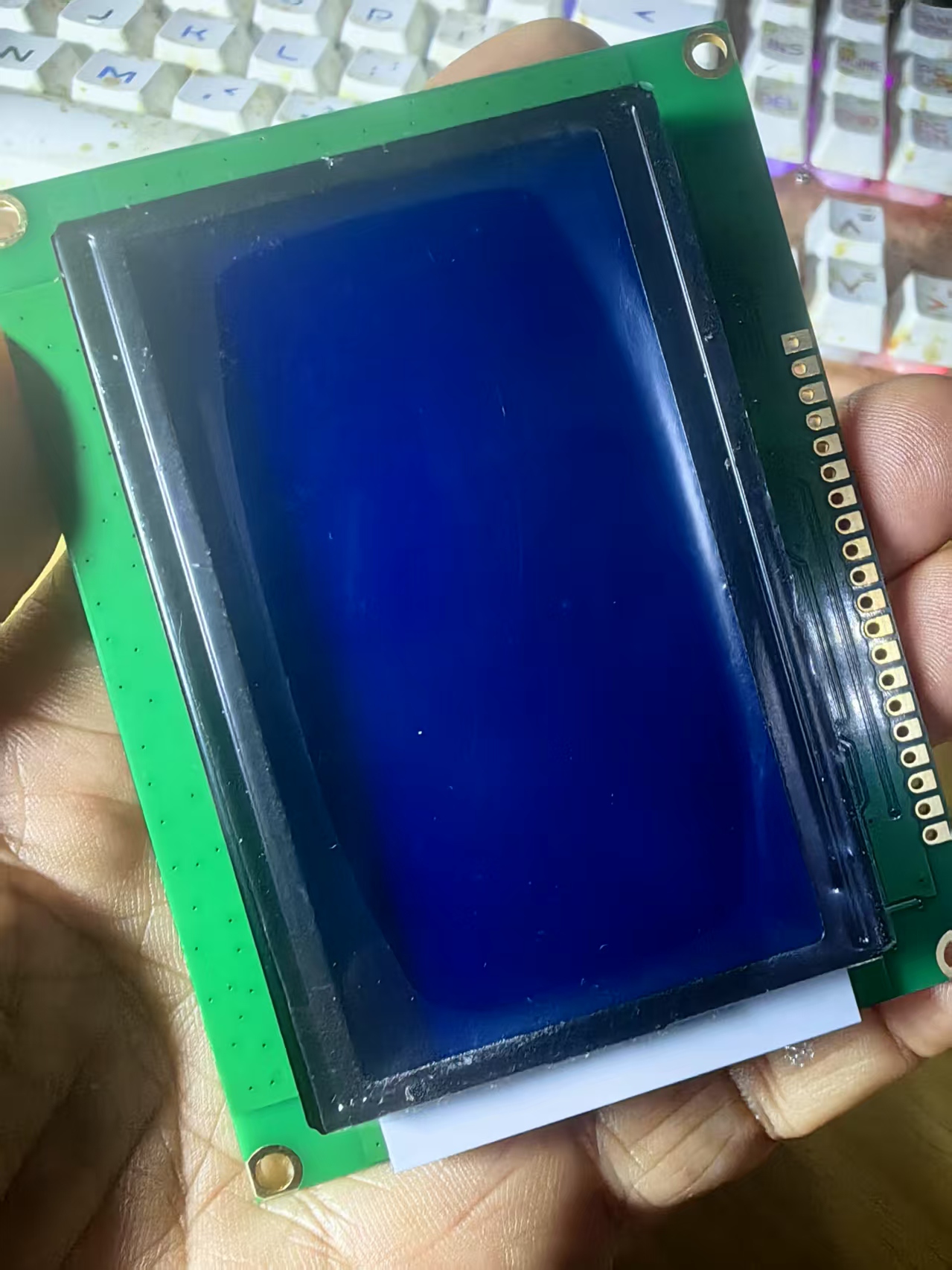

37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。 【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程） 实验一百九十九：蓝屏LCD12864液晶屏 带中文字库 带背光12864-5V 并口串口   |

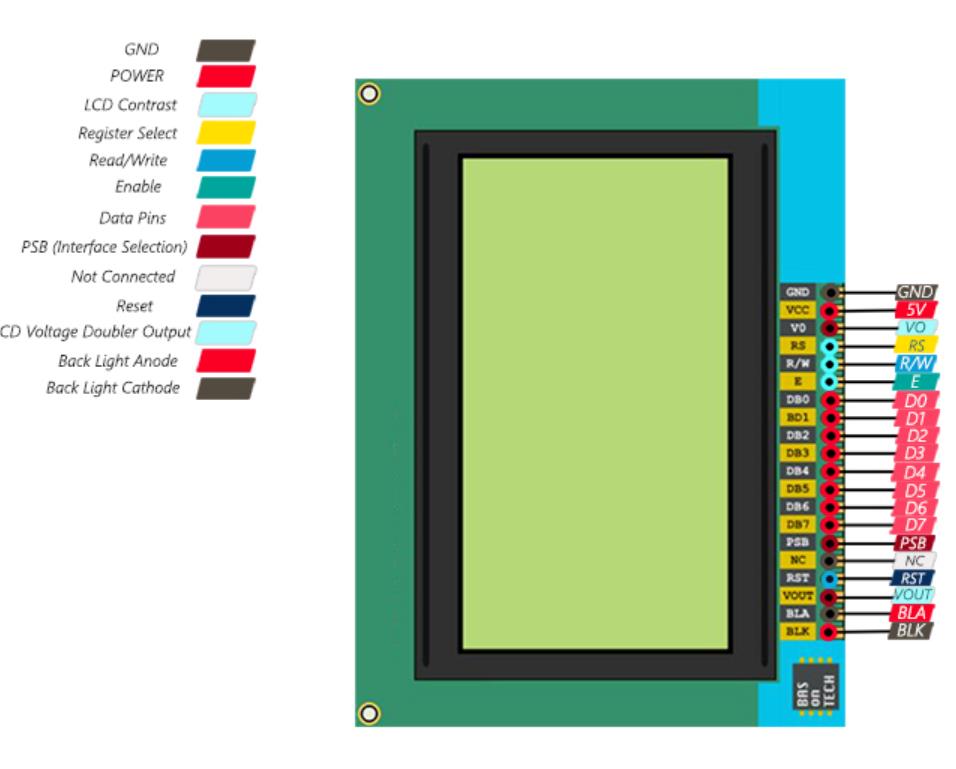

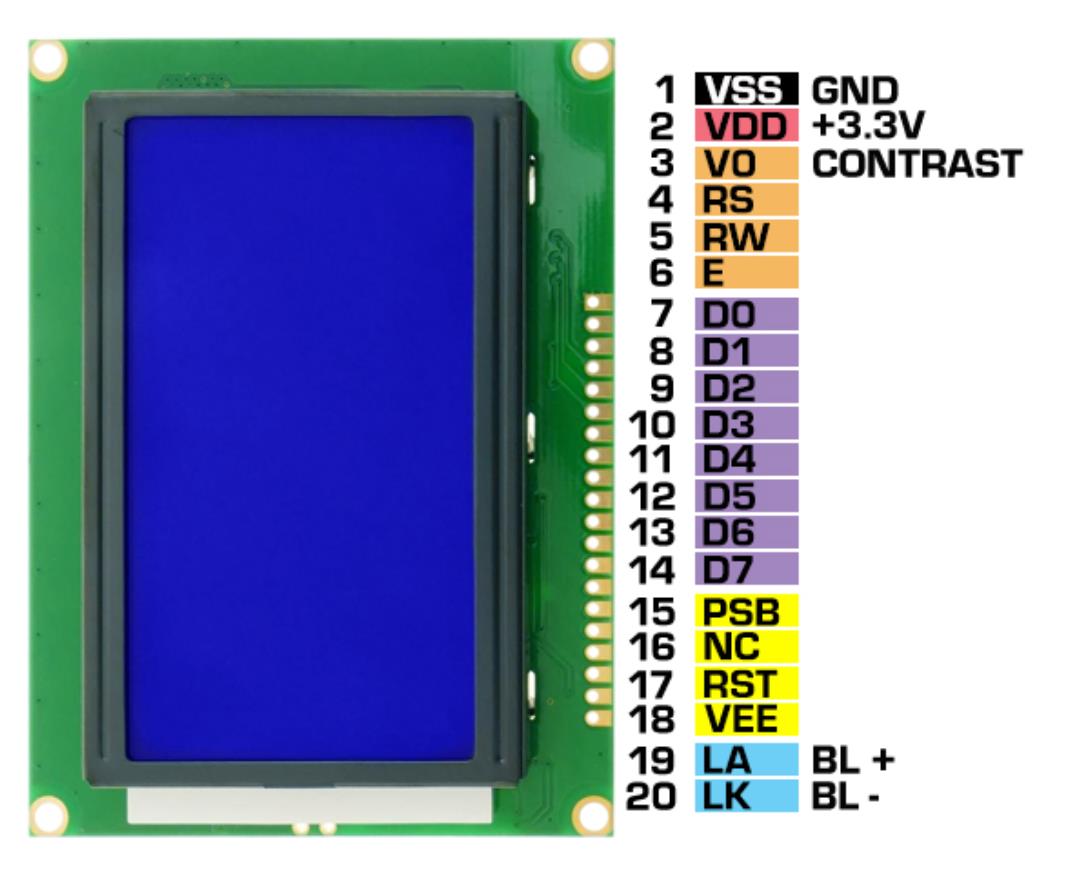

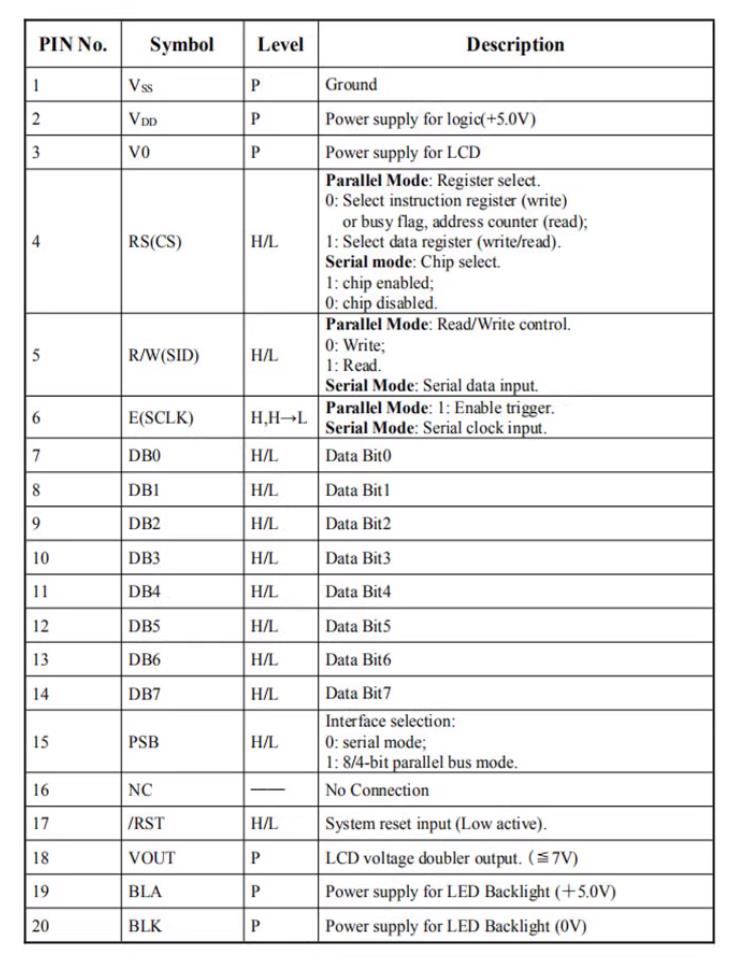

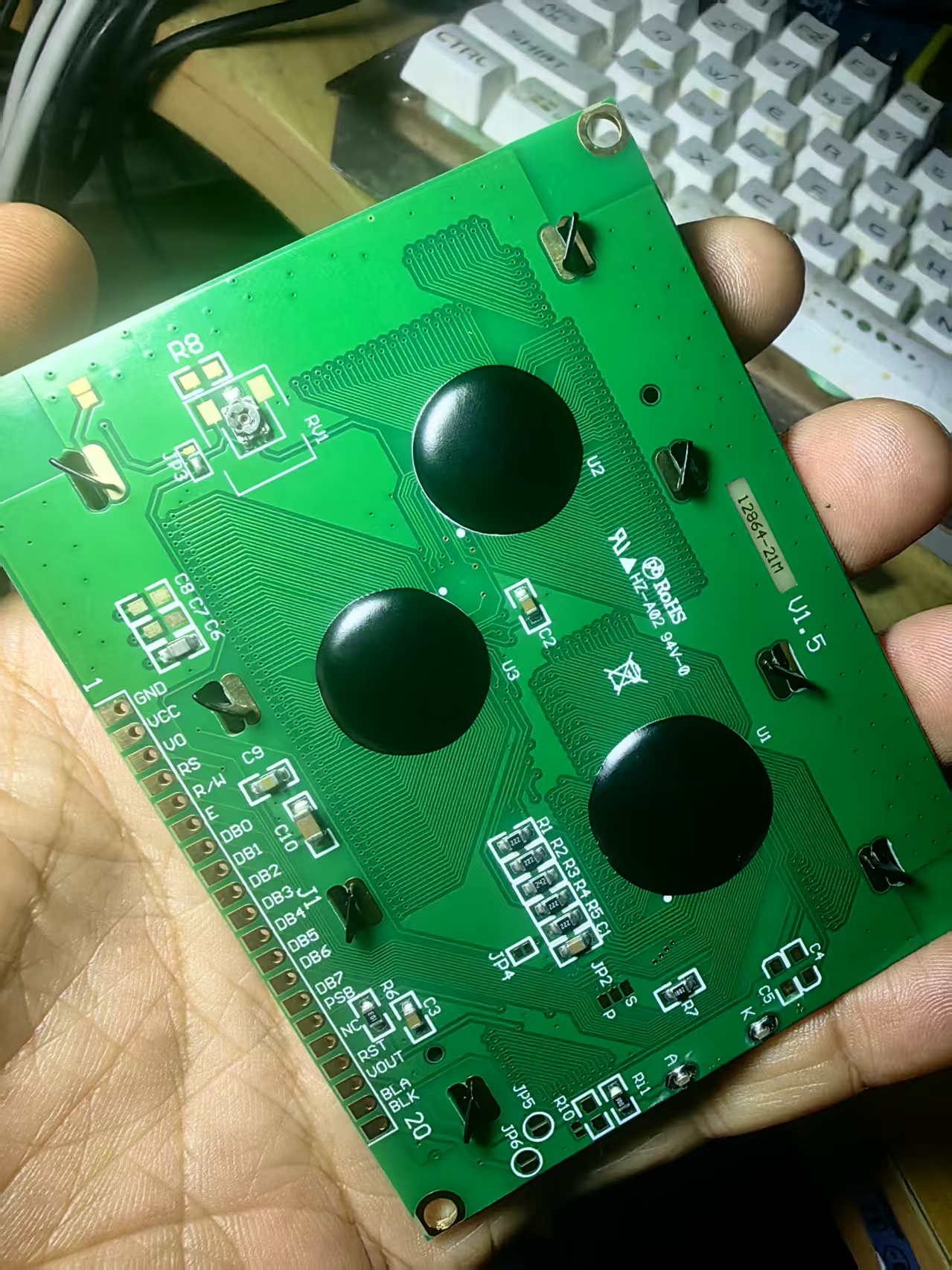

脚：VSS为地电源
第2脚：VDD接5V正电源
第3脚：V0为液晶显示器对比度调整端，接正电源时对比度弱，接地电源时对比度
第4脚：CS 片选信号，高电平有效。
第5脚：SID 串行数据输入端。
第6脚：CLK 串行同步时钟。
5脚：PSB 并行/串行选择。当PSB为高电平时是并行模式；当PSB为低电平时，是串行模式。
7脚：/RESET 复位脚。低电平有郊。
9脚：A 背光灯电源正极，接+5V。
第20脚：K 背光灯电源负极，接地
[/size][/font][/color][/align][align=left][font="]
[/font][/align]

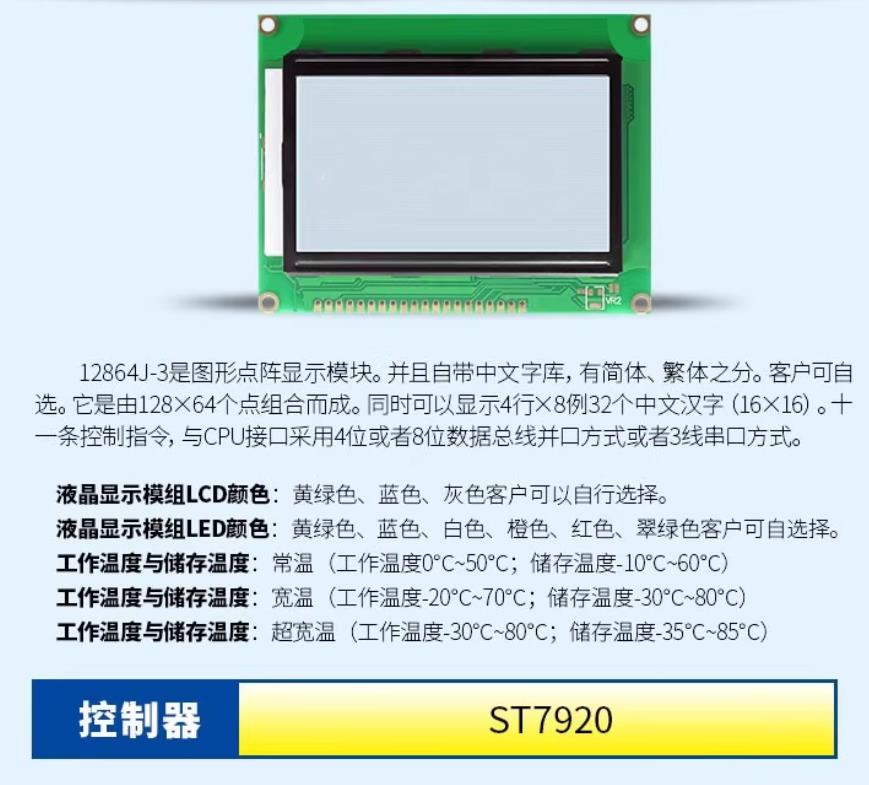

提供8位，4位并行接口及串行接口可选
并行接口适配M6800时序
自动电源启动复位功能
内部自建振荡源
64×16位字符显示RAM（DDRAM最多16字符×4行，LCD显示范围16×2行）
2M位中文字型ROM（CGROM），总共提供8192个中文字型（16×16点阵）
16K位半宽字型ROM(HCGROM)，总共提供126个西文字型（16×8点阵）
64×16位字符产生RAM（CGRAM）
15×16位总共240点的ICON RAM（ICONRAM）
ST7920系列产品软件特性如下：
文字与图形混合显示功能
画面清除功能
光标归位功能
显示开/关功能
光标显示/隐藏功能
显示字体闪烁功能
光标移位功能功能
显示移位功能
垂直画面旋转功能
反白显示功能
休眠模式

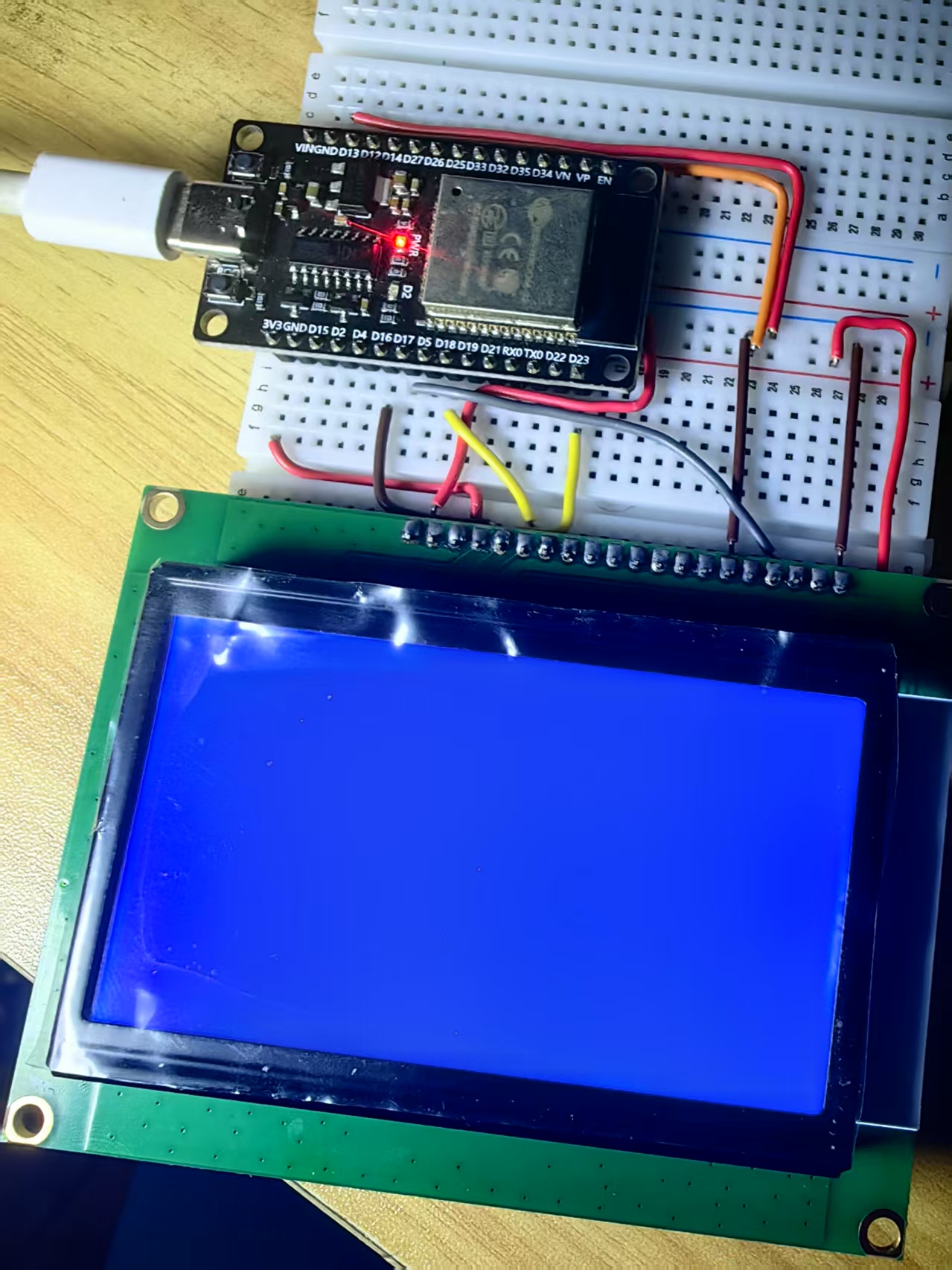

实验一百九十九：蓝屏LCD12864液晶屏 带中文字库 带背光12864-5V 并口串口
项目之一：LCD12864 并口串口屏测试
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百九十九：蓝屏LCD12864液晶屏 带中文字库 带背光12864-5V 并口串口
项目之一：LCD12864 并口串口屏测试
*/
#include
#include
#include

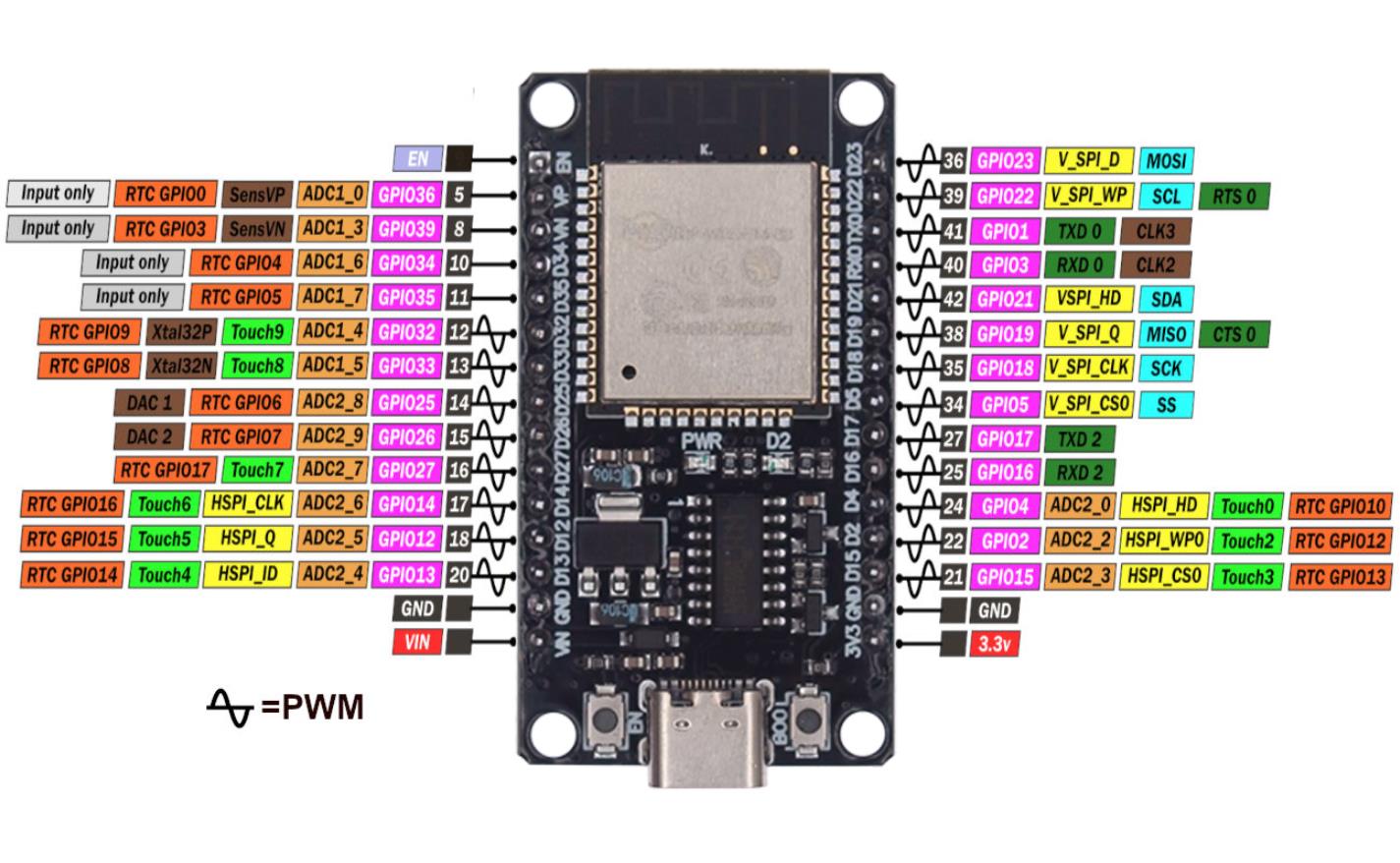

// **使用软件 SPI，适配 ESP32**

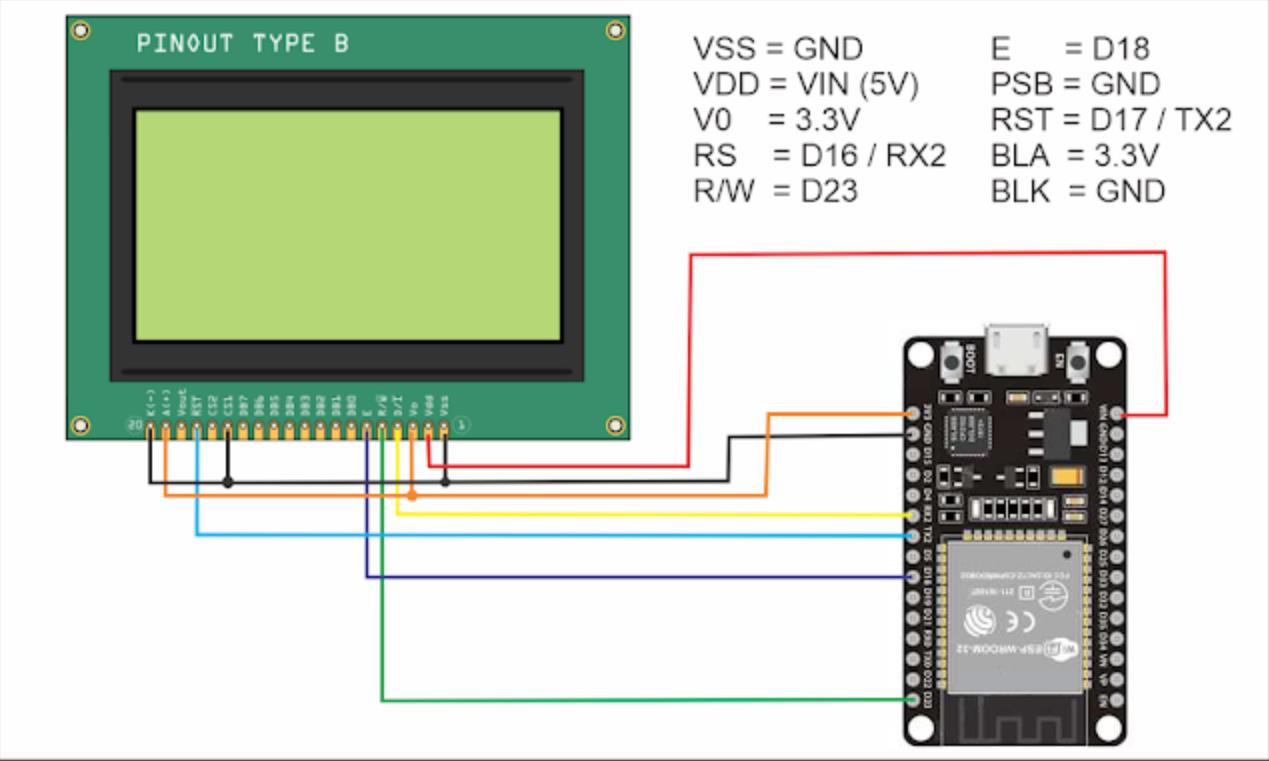

U8G2_ST7920_128X64_F_SW_SPI u8g2(U8G2_R0, /* Clock=*/ 18, /* Data=*/ 23, /* CS=*/ 16, /* Reset=*/ 17);
void setup() {
Serial.begin(115200);

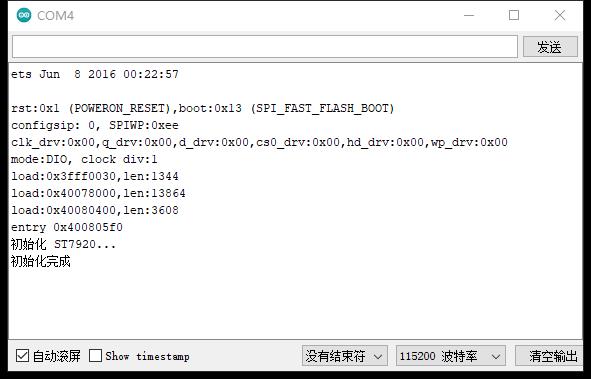

Serial.println("初始化 ST7920...");
u8g2.begin();
u8g2.setPowerSave(0); // **确保屏幕非休眠状态**
u8g2.setContrast(200); // **调整对比度**
Serial.println("初始化完成");
}
void loop() {
u8g2.setFont(u8g2_font_ncenB14_tr);
u8g2.firstPage();
do {
u8g2.setCursor(20, 30);
u8g2.print("Hello, ESP32!");
} while (u8g2.nextPage());
delay(1000);
}[/code]

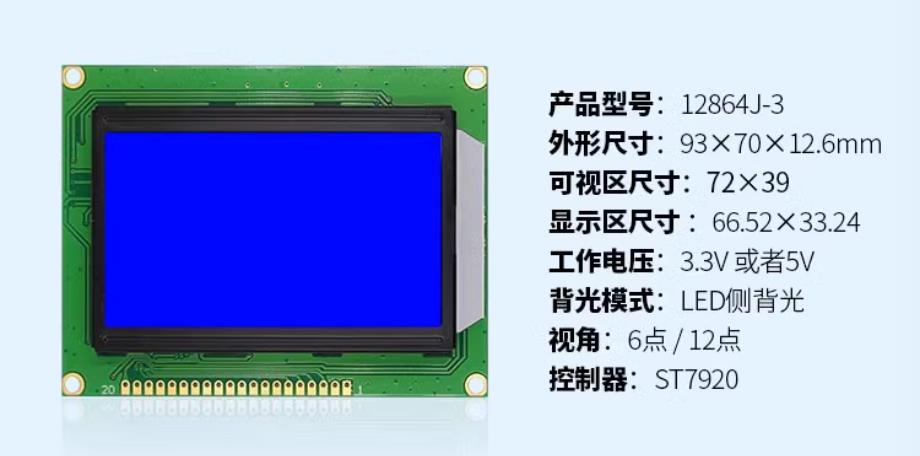

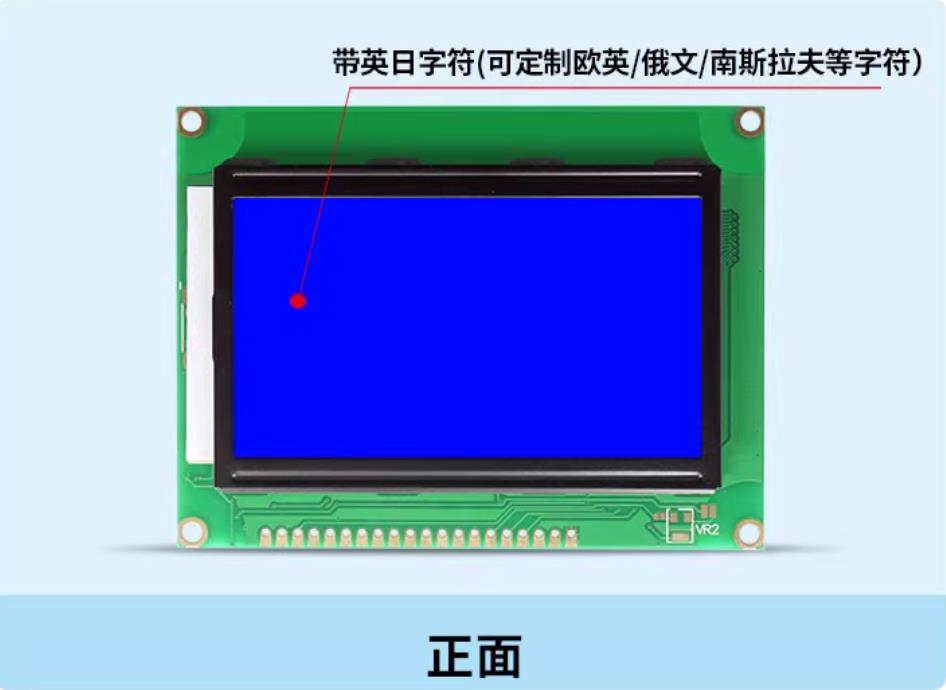

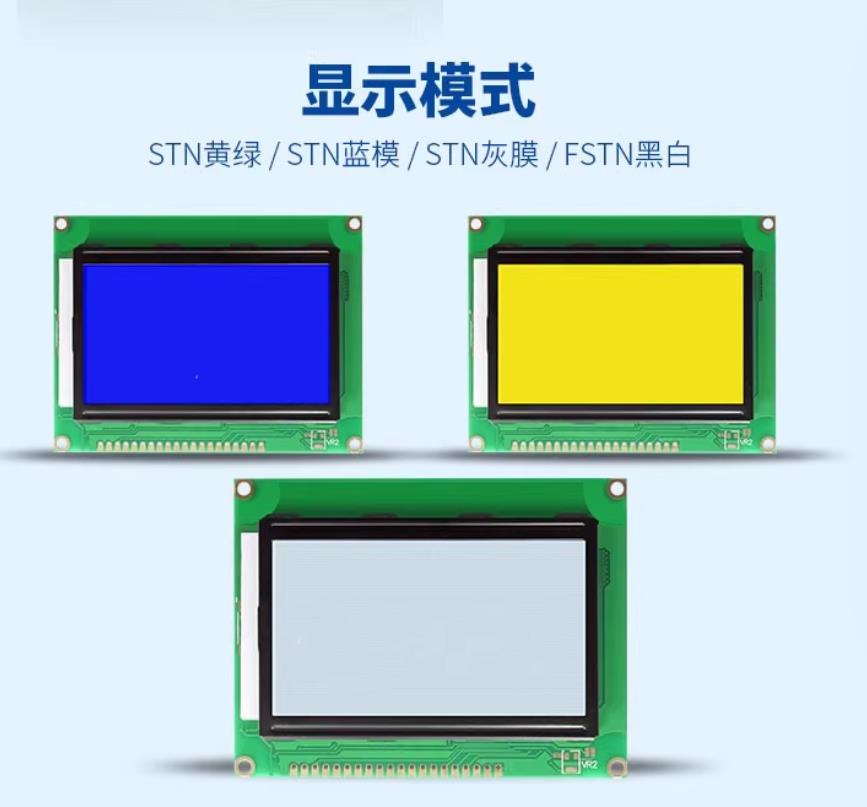

背光：蓝色
可视区域：128 x 64
工作电压：3.3V 就绪
Arduino 库支持：12864（非官方）

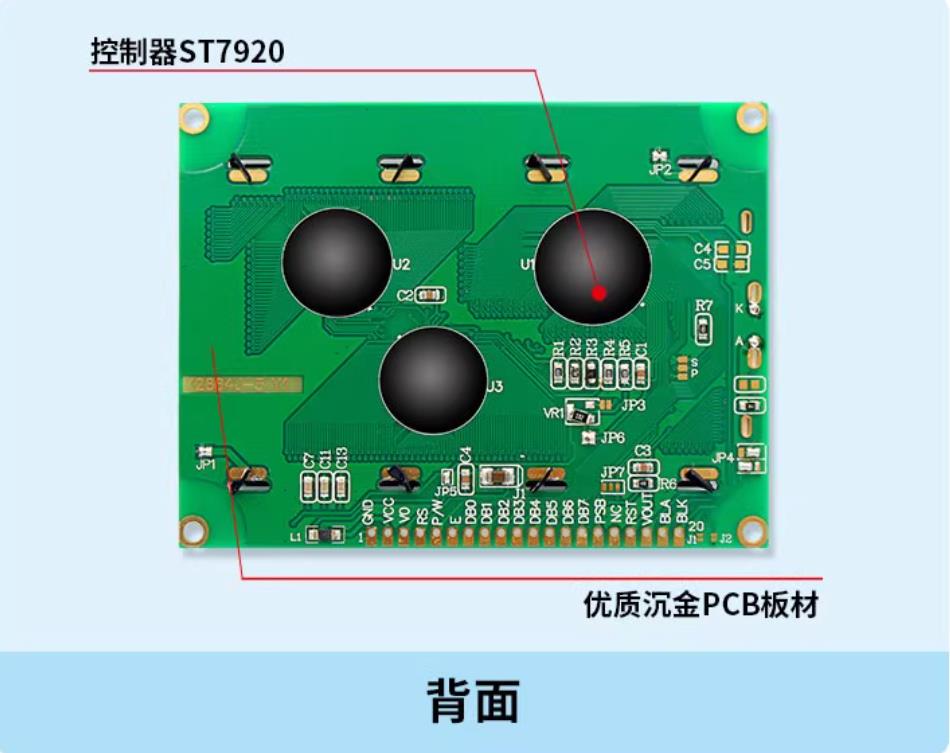

集成 LCD 驱动器：ST7920

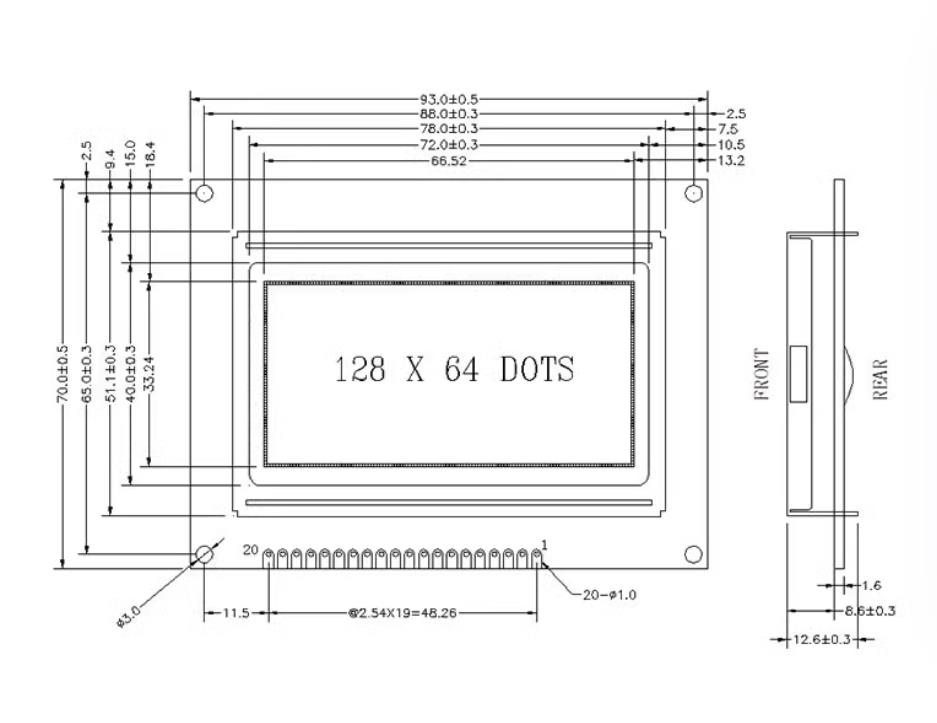

安装孔尺寸：68.5 x 48.5mm （4xM2）
手机尺寸： 75 x 52.5 x 8mm
净重：36g
