【花雕学编程】Arduino动手做（199）--简单分钟计时器
2025-05-061825
AI 快速预览详细
本文介绍了如何使用Arduino制作一个简单的分钟计时器。项目包括详细的电路图和代码示例，适合初学者和DIY项目爱好者。通过这个项目，你可以轻松实现一个能够精确计时并显示分钟数的计时器。
   |
创作许可协议
本项目采用 None(不开放任何权利，保留所有权利) 进行许可。
|
|
创作许可协议
本项目采用 None(不开放任何权利，保留所有权利) 进行许可。
创作许可协议
本项目采用 None(不开放任何权利，保留所有权利) 进行许可。
这段代码实现了一个 简单的分钟计时器，每秒钟更新一次显示，核心逻辑如下：
1. 初始化

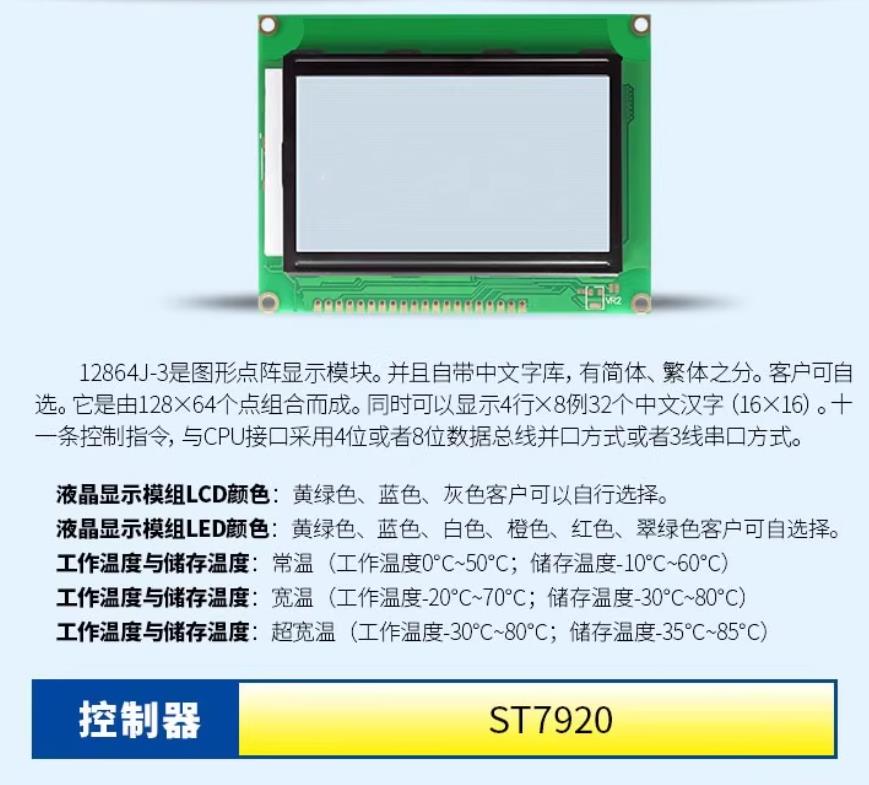

✅ u8g2.begin(); → 启动 ST7920 显示屏
✅ u8g2.setDisplayRotation(U8G2_R2); → 让屏幕 旋转 180 度
✅ uint8_t m = 24; → 变量 m 设定初始分钟数（从 24 开始）
2. 显示内容
✅ u8g2.setFont(u8g2_font_logisoso62_tn); → 选用 大字体 让时间更清晰
✅ drawStr(0, 63, "8"); → 显示 固定数字 "8"（可能是小时部分）
✅ drawStr(33, 63, ":"); → 显示 时间分隔符 ":"
✅ drawStr(50, 63, m_str); → 显示 当前分钟数（转换成字符串）
3. 计时逻辑
✅ delay(1000); → 每秒钟更新一次
✅ m++; → 每秒增加分钟数
✅ if (m == 60) m = 0; → 当分钟数达到 60 时，归零（循环计时）
用途
这段代码可以用作 简单的秒表或计时器，每秒递增分钟数。
如果你想 增加小时部分，可以让 8 变成一个变量，并根据 m 的值调整小时数。
这个代码可以让 ST7920 以大字体显示时间，并自动递增分钟数。

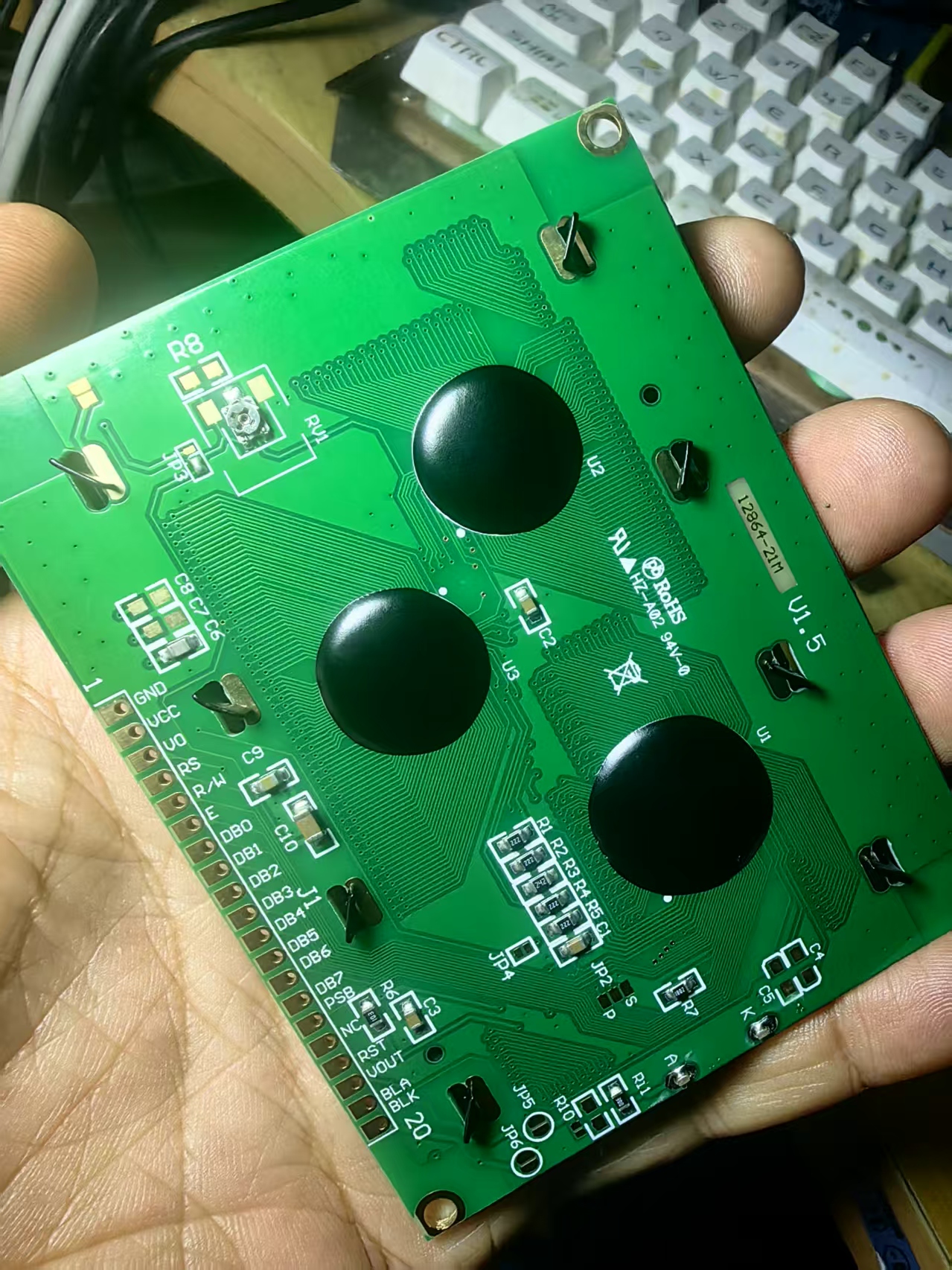

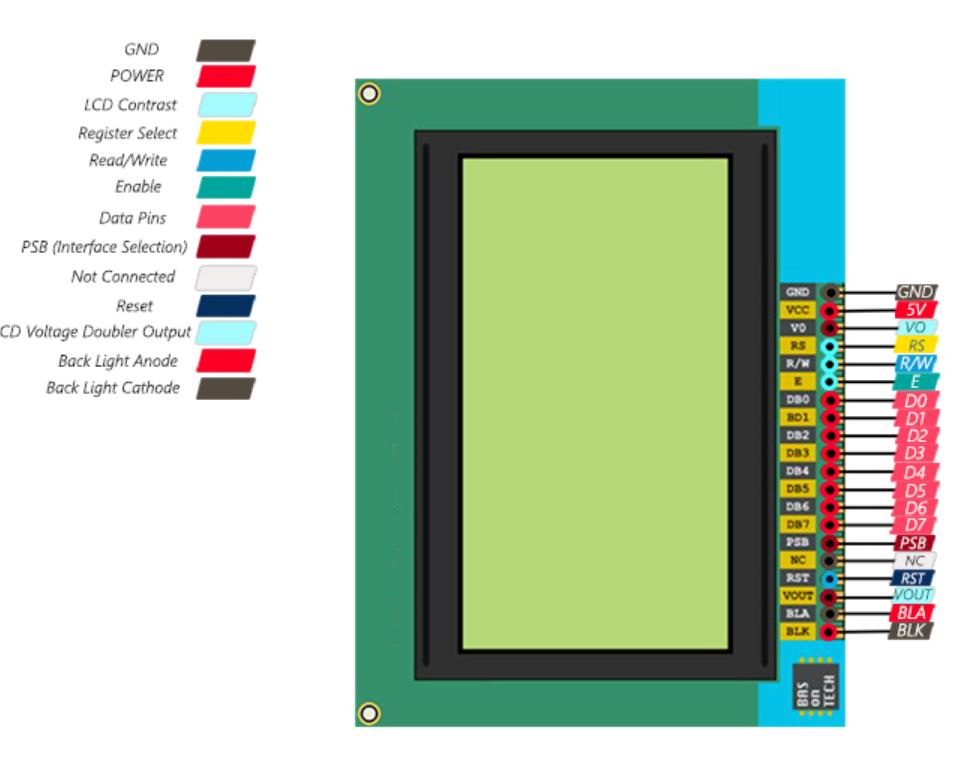

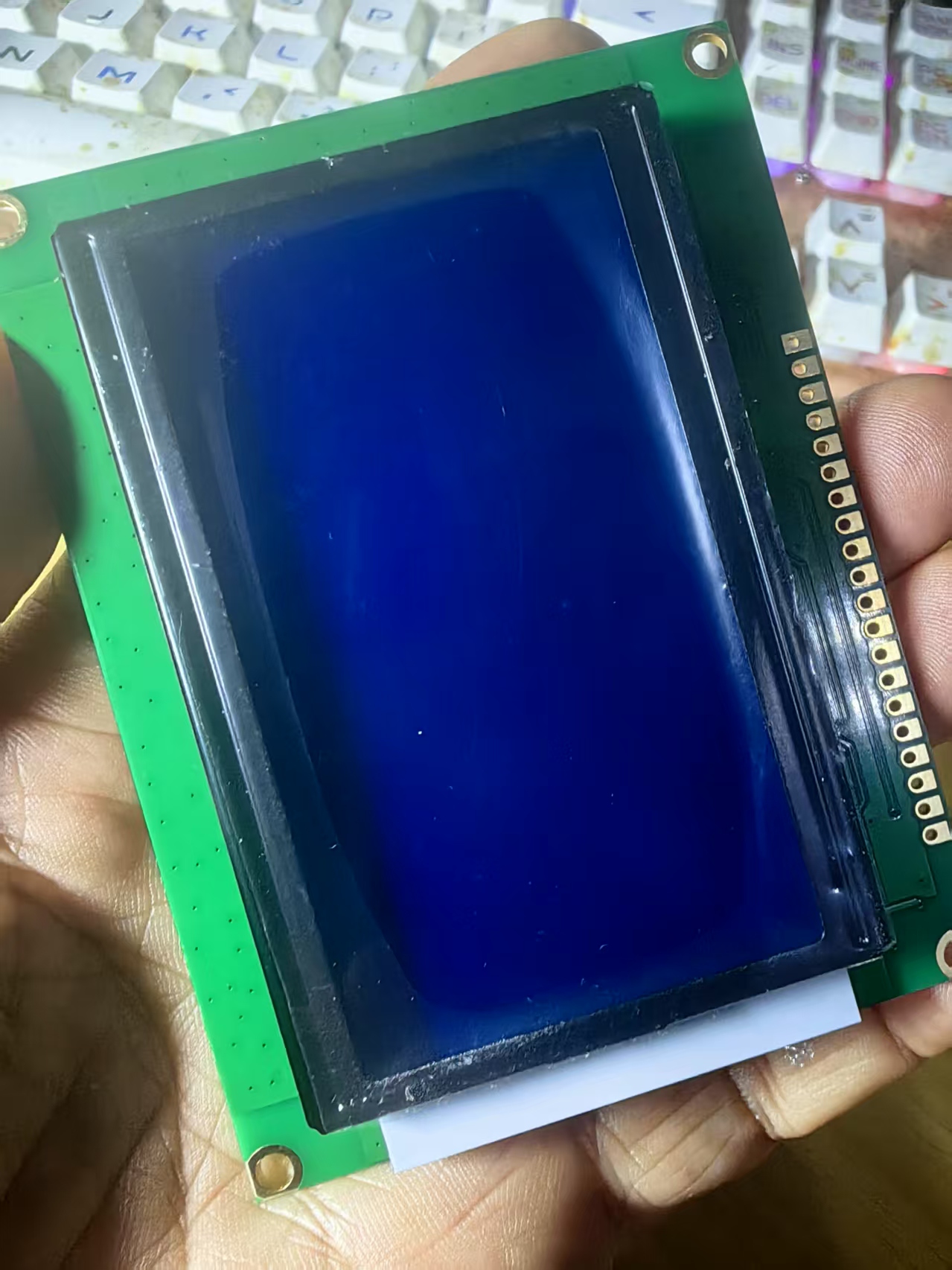

实验一百九十九：蓝屏LCD12864液晶屏 带中文字库 带背光12864-5V 并口串口
项目之五：ESP32 LCD12864屏之简单的分钟计时器
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百九十九：蓝屏LCD12864液晶屏 带中文字库 带背光12864-5V 并口串口
项目之五：ESP32 LCD12864屏之简单的分钟计时器
*/
#include
#include
#ifdef U8X8_HAVE_HW_SPI
#include
#endif
#ifdef U8X8_HAVE_HW_I2C
#include
#endif
U8G2_ST7920_128X64_1_HW_SPI

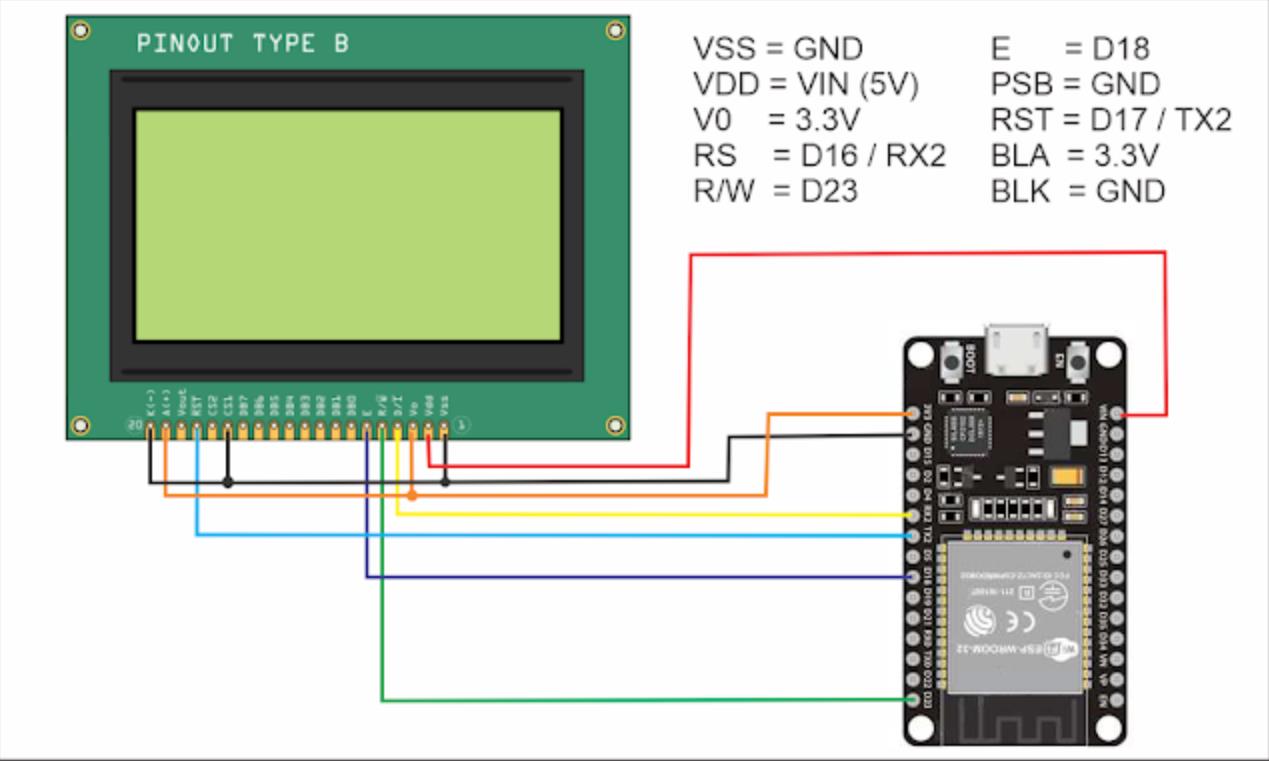

u8g2(U8G2_R0, /* CS=*/ 16, /* reset=*/ 17); //E=clock=18, RW=data=23, RS=CS
void setup(void) {
u8g2.begin();
u8g2.setDisplayRotation(U8G2_R2); // **旋转 180 度**
}
uint8_t m = 24;
void loop(void) {
char m_str[3];
strcpy(m_str, u8x8_u8toa(m, 2)); /* convert m to a string with two digits */
u8g2.firstPage();
do
{
u8g2.setFont(u8g2_font_logisoso62_tn);
u8g2.drawStr(0, 63, "8");
u8g2.drawStr(33, 63, ":");
u8g2.drawStr(50, 63, m_str);
}
while
( u8g2.nextPage()
);
delay(1000);
m++;
if ( m == 60)
m = 0;
}[/code]
